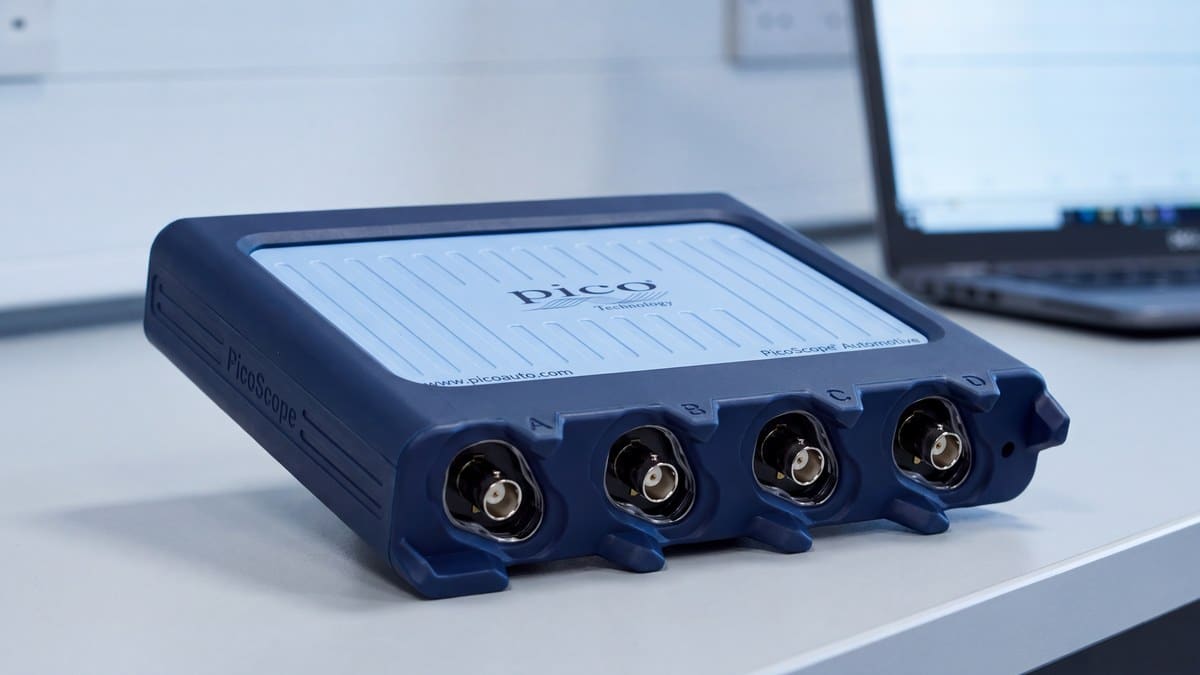

Xưởng mua máy hiện sóng xong, cắm dây đo vào, rồi đứng trước khoang máy và nhận ra vấn đề: không biết bắt tín hiệu ở đâu mà không phá dây. Máy chỉ là một nửa bộ đồ nghề. Nửa còn lại — phụ kiện chẩn đoán ô tô — mới quyết định bạn với tới được điểm đo nào, đo được đại lượng gì, và số đo có đáng tin không. Bài này đi qua bốn nhóm phụ kiện mà một xưởng làm chẩn đoán dạng sóng gần như chắc chắn cần: kẹp dòng, breakout lead, dây đo cùng que đo ô tô, và nhóm kẹp – adaptor 4 mm.
Mã hàng dẫn trong bài lấy từ danh mục Pico Technology đã công bố, không phải ước lượng.
1. Kẹp đo dòng ô tô — nhìn thấy việc mạch điện thực sự làm
Đo điện áp cho biết mạch có điện. Đo dòng cho biết mạch đang làm việc. Đó là lý do kẹp dòng thường là món mua thêm đầu tiên: dòng khởi động phản ánh sức khỏe máy đề và ắc quy, còn dạng sóng dòng kim phun lộ ra cuộn dây yếu mà điện áp điều khiển vẫn trông bình thường.

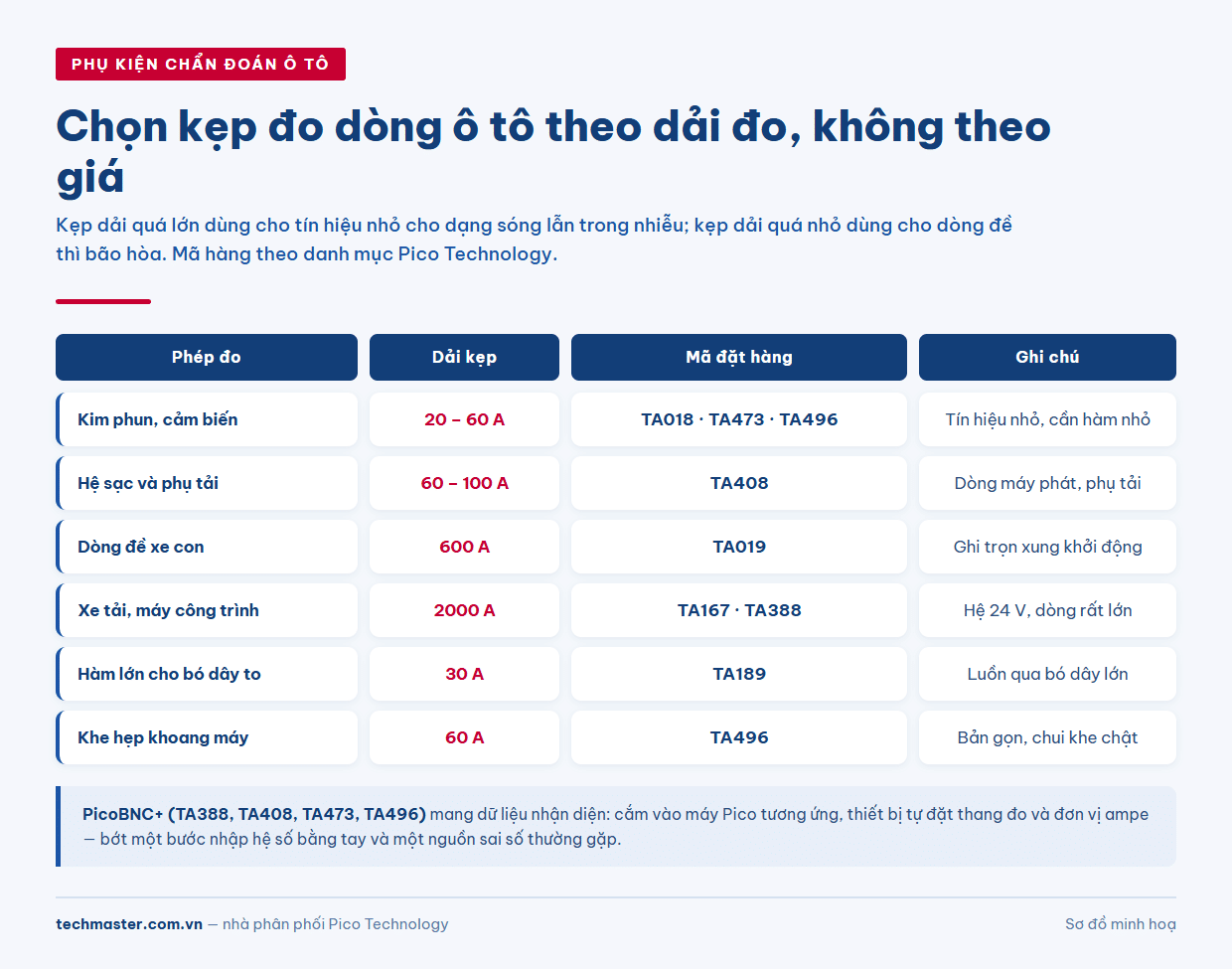

Ưu điểm lớn nhất là đo không cần cắt mạch — kẹp vòng qua dây, hệ thống vẫn chạy nguyên trạng. Điều phải chọn đúng là dải đo. Kẹp dải quá lớn dùng cho tín hiệu nhỏ sẽ cho dạng sóng lẫn trong nhiễu; kẹp dải quá nhỏ dùng cho dòng đề thì bão hòa.
| Phép đo | Dải kẹp nên dùng | Mã tham khảo |
|---|---|---|
| Kim phun, cảm biến, tín hiệu nhỏ | 20 – 60 A | TA018, TA473, TA496 |
| Hệ sạc và phụ tải | 60 – 100 A | TA408 |
| Dòng đề xe con | 600 A | TA019 |
| Xe tải, máy công trình | 2000 A | TA167, TA388 |
Một chi tiết đáng tiền: nhóm mã PicoBNC+ (TA388, TA408, TA473, TA496) mang theo dữ liệu nhận diện. Cắm vào máy Pico tương ứng, thiết bị tự đặt thang đo và đơn vị ampe — bạn không phải nhập hệ số bằng tay, và bớt được đúng cái nguồn sai số hay khiến người mới kết luận nhầm. Danh mục đầy đủ ở trang kẹp dòng ô tô Pico, gồm 9 mã từ 20 A tới 2000 A.
2. Breakout lead — đo tại giắc mà không đâm thủng dây
Cách nhanh nhất để lấy tín hiệu là đâm kim xuyên vỏ dây. Nó hoạt động — và để lại một lỗ thủng trong lớp cách điện, nơi hơi ẩm sẽ vào và ăn mòn dây trong vài tháng tới. Ca bệnh chập chờn mà xe quay lại sau nửa năm nhiều khi chính là dấu kim của lần đo trước.
Breakout lead cắm xen giữa hai nửa giắc: giắc vẫn cắm, mạch vẫn chạy, và từng chân tín hiệu được đưa ra ngoài để kẹp que đo. Không có gì chạm vào lớp cách điện. Đây là chuẩn thao tác của các hãng xe, không phải tùy chọn cao cấp.
Danh mục Pico chia nhóm này thành ba kiểu dùng khác nhau:
- Theo loại giắc cụ thể — TA012 (AMP 2 chân), TA190 (ACS 2 chân), TA191 và TA194 (Kostal 3 và 2 chân), TA267 (AMP Superseal 3 chân). Khớp chính xác, thao tác nhanh nhất khi bạn biết trước giắc gì.
- Bộ đa năng — PP943 bộ 6 đường hoàn chỉnh, TA514 bộ chuyên nghiệp, cùng hai bộ theo giắc PP968 và PQ030. Đây là lựa chọn cho xưởng nhận nhiều dòng xe.
- Dây nối dài cầu chì — TA034 (ATC/ATO), TA035 (mini), TA206 (Maxi), TA168 (JCASE), PP967 và TA515 (LP, M2, M3). Cắm thay cầu chì rồi kẹp dòng lên đoạn dây lộ ra: đo được dòng tiêu thụ của đúng mạch đó. Đây là công cụ chuẩn khi truy hao pin lúc xe đỗ.
Riêng PP619 là hộp kiểm tra mạng CAN, cho phép nối nhanh vào bus qua cổng OBD hoặc điểm đo để soi lớp vật lý CAN-H/CAN-L mà không phải tự chế cáp mỗi lần — cách dùng cụ thể nằm trong bài bắt lỗi mạng CAN và LIN bằng máy hiện sóng. Toàn bộ 16 mã của nhóm này ở trang breakout lead và hộp chia tín hiệu Pico.
3. Dây đo và que đo ô tô — mắt xích hay bị coi nhẹ nhất
Dây đo là phần nối giữa xe và máy. Dùng dây kém thì dạng sóng nhiễu, và kết luận sai theo — nhưng vì dây trông giống nhau nên đây là chỗ người ta hay tiết kiệm nhầm. Ba tiêu chí thực dụng khi chọn que đo ô tô và dây đo:
Màu theo kênh. Danh mục có đủ bộ xanh dương, đỏ, xanh lá, vàng và đen (TA125–TA128, TA472 bản 3 m; TA199–TA203 bản 5 m). Khi đo bốn kênh cùng lúc dưới nắp ca-pô, màu dây là thứ giữ cho bạn không đọc nhầm kênh.
Độ dài. Bản 3 m đủ cho khoang máy. Bản 5 m mới với tới bánh sau và gầm xe mà không phải dời máy — cần thiết nếu xưởng đo cảm biến ABS hay tín hiệu ở cầu sau.
Chuẩn đầu nối. Nhóm PicoBNC+ (TA404–TA407 bản 3 m, TA475–TA478 bản 5 m) khai thác được tính năng tự nhận diện trên máy tương thích. Nhóm BNC tiêu chuẩn lắp được lên cả máy hiện sóng của hãng khác.
Trong nhóm này còn vài món chuyên dụng đáng biết: bộ suy hao 10:1 mã TA197 khi cần đo quá trần điện áp của máy, dây đo điện trở TA432, đầu đo nhiệt độ TA395, cùng TA329 cho cảm biến lùi siêu âm và TA330 cho tín hiệu sóng mang chìa khóa thông minh. Cả 34 mã ở trang dây đo và cáp PicoScope cho chẩn đoán ô tô. Cùng logic chọn đầu dò được phân tích cho dòng máy phòng lab trong bài chọn đầu dò máy hiện sóng.
4. Kẹp, đầu dò xuyên giắc và adaptor 4 mm
Nhóm cuối là các đầu tiếp xúc — rẻ nhất, hao mòn nhanh nhất, thiếu là dừng việc.
Đầu dò xuyên giắc (back-pinning) luồn từ mặt sau giắc dọc theo chân tiếp điểm, chạm được vào mạch mà không đụng tới vỏ dây: bộ TA008, bản mềm TA161 (đen) và TA162 (đỏ). Đây là cách tiếp cận khi không có breakout lead khớp giắc.
Kẹp cá sấu bản nhỏ TA003/TA004 và bản lớn kiểu dolphin TA005/TA006, cùng kẹp bình ắc quy TA157/TA158 bám chắc cọc bình khi ghi dòng khởi động — thao tác mô tả trong bài chẩn đoán hệ thống sạc và khởi động.
Adaptor chuyển chuẩn MI078 (BNC sang 4 mm), TA306/TA307 (4 mm có chụp sang 2 mm), TA016/TA017 (có chụp sang không chụp). Nhóm này giải quyết tình huống rất hay gặp: có que đúng, có máy đúng, mà hai đầu không khớp nhau.
Hai mã đáng chú ý riêng là TA558 và TA559 — đầu dò xuyên giắc 1000 V, dùng cho hệ cao áp xe điện, nơi cấp điện áp của phụ kiện là vấn đề an toàn chứ không còn là độ chính xác. Điểm cần nhớ: không dùng đầu dò thường cho hệ cao áp. Danh mục 20 mã ở trang kẹp đo và adaptor 4 mm Pico.

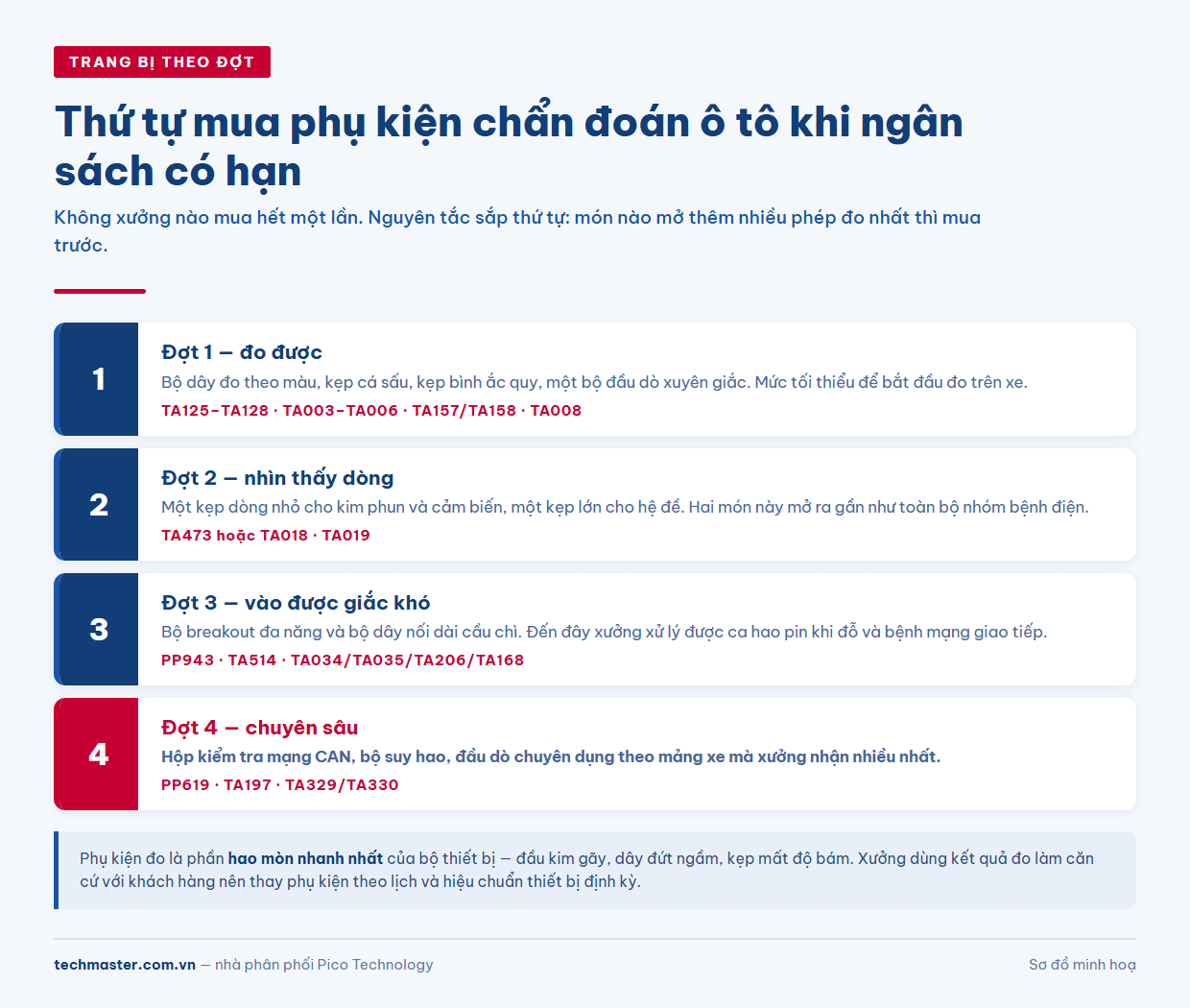

5. Thứ tự mua khi ngân sách có hạn
Không xưởng nào mua hết một lần. Nguyên tắc: món nào mở thêm nhiều phép đo nhất thì mua trước.
- Đợt 1 — đo được. Bộ dây đo theo màu, kẹp cá sấu, kẹp bình ắc quy, một bộ đầu dò xuyên giắc. Đây là mức tối thiểu để bắt đầu.
- Đợt 2 — nhìn thấy dòng. Một kẹp dòng nhỏ 60 A cho kim phun và cảm biến, một kẹp lớn 600 A cho hệ đề. Hai món này mở ra gần như toàn bộ nhóm bệnh điện.
- Đợt 3 — vào được giắc khó. Bộ breakout đa năng và bộ dây nối dài cầu chì. Đến đây xưởng xử lý được ca hao pin và bệnh mạng.
- Đợt 4 — chuyên sâu. Hộp CAN test box, bộ suy hao, đầu dò chuyên dụng theo mảng xe mà xưởng nhận nhiều.
Phụ kiện đo là phần hao mòn nhanh nhất của bộ thiết bị — đầu kim gãy, dây đứt ngầm, kẹp mất độ bám. Với xưởng dùng kết quả đo làm căn cứ làm việc với khách hàng hoặc bên bảo hiểm, nên đưa thiết bị vào chu kỳ hiệu chuẩn định kỳ và thay phụ kiện hao mòn theo lịch. Xem dịch vụ hiệu chuẩn thiết bị đo lường của Techmaster.
Nếu trang bị mới từ đầu, so sánh cấu hình ở trang kit PicoScope ô tô thường tiết kiệm hơn mua lẻ từng mã. Danh mục đầy đủ nằm ở trang chẩn đoán ô tô PicoScope.
