Chọn đầu dò máy hiện sóng: băng thông hệ thống và tải dung kháng

Có một nghịch lý quen thuộc trong phòng lab: kỹ sư đầu tư máy hiện sóng 1 GHz, rồi đo một sườn xung và thấy nó chậm hơn nhiều so với thiết kế. Thiết bị không hỏng, phép đo cũng không sai thao tác — vấn đề nằm ở sợi dây nối giữa mạch và máy. Việc chọn đầu dò máy hiện sóng quyết định băng thông thực tế của cả hệ thống đo, và trong nhiều trường hợp nó là mắt xích yếu nhất. Bài viết này đi vào phần tính toán cụ thể: băng thông hệ thống, ảnh hưởng của tải dung kháng, và cây quyết định chọn loại đầu dò.

Băng thông hệ thống: đầu dò và máy nối tiếp nhau

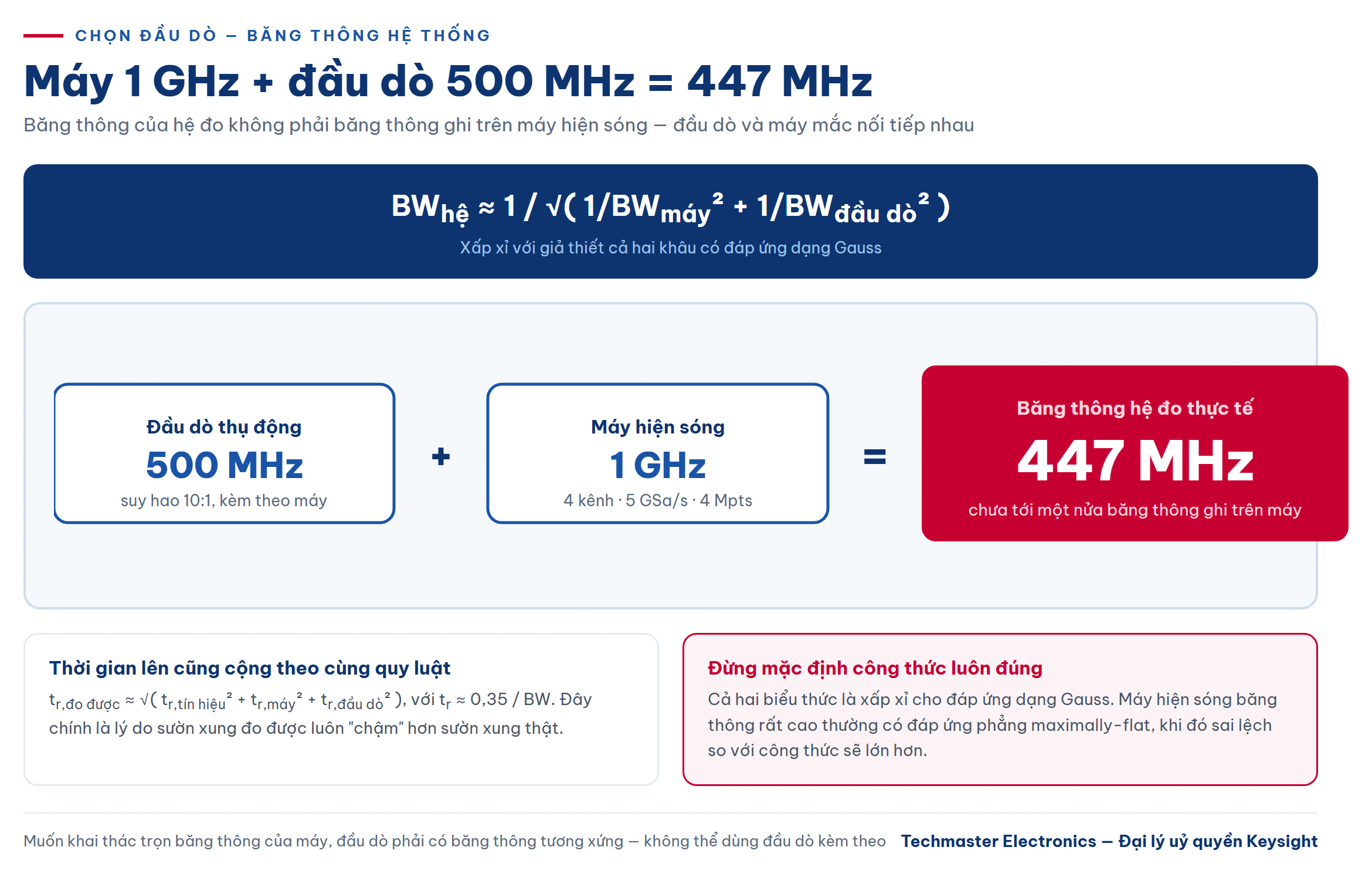

Băng thông của hệ đo không phải băng thông của máy hiện sóng. Khi hai khâu có đáp ứng dạng Gauss mắc nối tiếp, băng thông tổng hợp xấp xỉ:

BW_hệ ≈ 1 / √( 1/BW_máy² + 1/BW_{đầu dò}² )

Con số này gây bất ngờ cho nhiều người. Lấy ví dụ hoàn toàn thực tế: Keysight DSOX3104G là máy hiện sóng 1 GHz, 4 kênh, lấy mẫu 5 GSa/s với bộ nhớ 4 Mpts. Theo cấu hình tiêu chuẩn, mỗi kênh đi kèm một đầu dò thụ động N2843A băng thông 500 MHz, suy hao 10:1. Thay số:

BW_hệ ≈ 1 / √( 1/1000² + 1/500² ) ≈ 447 MHz

Nghĩa là hệ đo mặc định chỉ đạt khoảng 447 MHz, chưa tới một nửa băng thông ghi trên máy. Đây không phải lỗi thiết kế — đầu dò kèm theo được chọn cho các ứng dụng phổ thông. Nhưng nếu bạn cần khai thác trọn 1 GHz, phải mua thêm probe băng thông cao tương xứng.

Cùng logic đó áp dụng cho thời gian lên. Với đáp ứng Gauss, quan hệ xấp xỉ là t_r ≈ 0,35 / BW, và các thời gian lên cộng theo căn bậc hai của tổng bình phương:

t_{r,đo được} ≈ √( t_{r,tín hiệu}² + t_r,máy² + t_{r,đầu dò}² )

Công thức này giải thích trực tiếp nghịch lý ở đầu bài: sườn xung “chậm đi” chính là đóng góp của khâu đo. Cần nhấn mạnh rằng cả hai công thức trên đều là xấp xỉ với giả thiết đáp ứng dạng Gauss; máy hiện sóng băng thông rất cao thường có đáp ứng phẳng dạng maximally-flat, khi đó sai lệch so với công thức sẽ lớn hơn.

Tải dung kháng: cái giá của việc chạm vào mạch

Băng thông ghi trên nhãn đầu dò được đo trong điều kiện chuẩn. Trên mạch thật, đầu dò trở thành một phần của mạch và điện dung vào của nó tạo thành mạch lọc thông thấp cùng trở kháng nguồn tại điểm đo:

f_-3dB ≈ 1 / (2π · R_nguồn · C_vào)

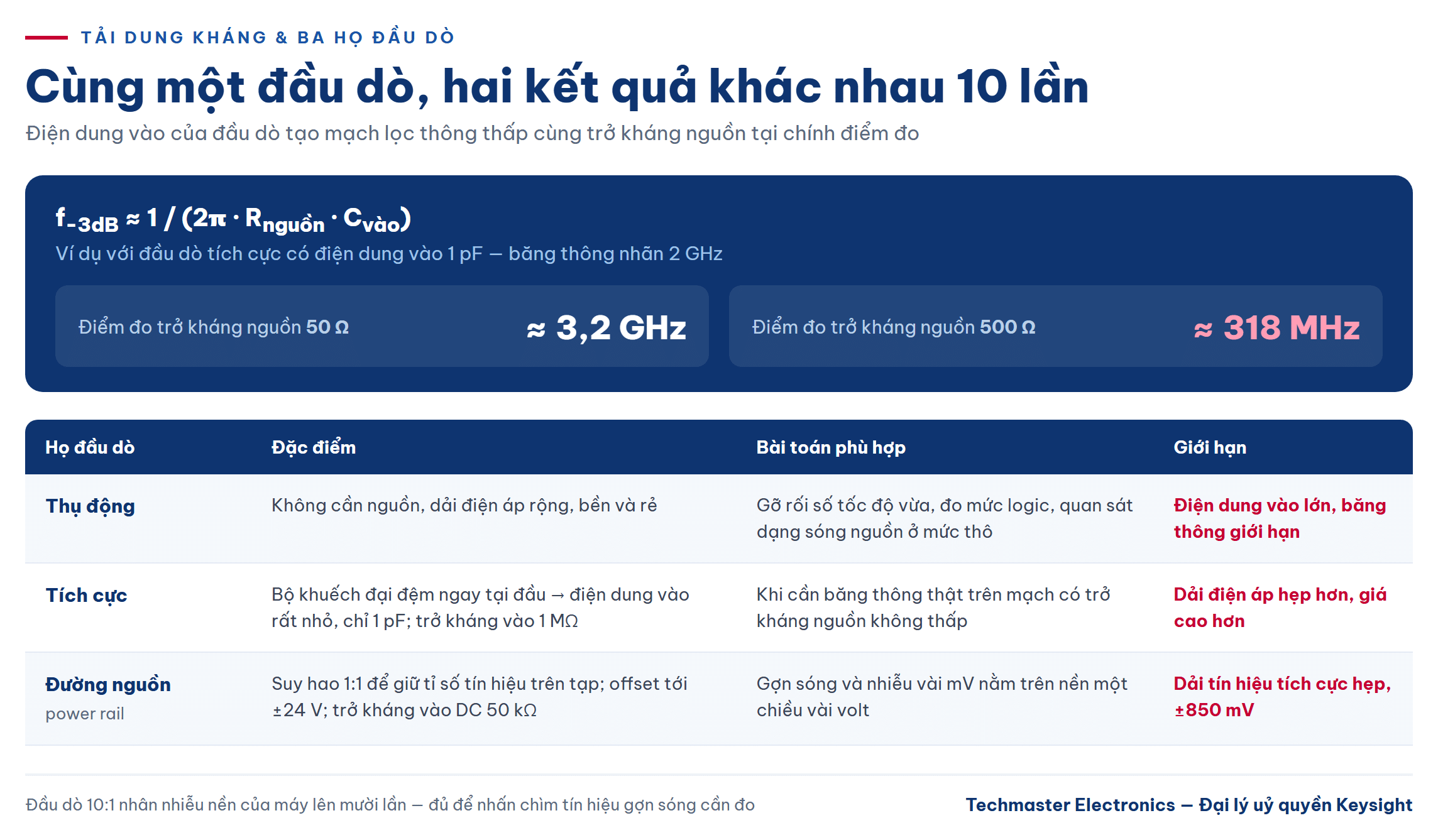

Đây là chỗ tải dung kháng lộ rõ sức phá hoại. Xét Keysight N2796A — đầu dò tích cực đơn cực, băng thông 2 GHz, trở kháng vào 1 MΩ và điện dung vào chỉ 1 pF, dải tín hiệu ±8 V với offset ±12 V. Với điện dung 1 pF:

• Điểm đo có trở kháng nguồn 50 Ω → f_-3dB ≈ 3,2 GHz. Đầu dò không giới hạn gì, băng thông 2 GHz của nó vẫn là yếu tố quyết định.
• Điểm đo có trở kháng nguồn 500 Ω → f_-3dB ≈ 318 MHz. Băng thông 2 GHz trên nhãn trở nên vô nghĩa.

Nếu thay bằng một đầu dò có điện dung vào lớn hơn một bậc, ngưỡng trên tụt xuống tương ứng — vẫn tại chính điểm đo đó. Bài học rút ra: băng thông thực tế phụ thuộc vào nơi bạn chạm đầu dò vào, không chỉ vào đầu dò. Trước khi đổ lỗi cho thiết bị, hãy ước lượng trở kháng nguồn tại điểm đo rồi tra điện dung vào trong datasheet của chính đầu dò đang dùng.

Ba họ đầu dò và bài toán chúng giải

Đầu dò thụ động

Rẻ, bền, dải điện áp rộng, không cần nguồn. Đổi lại là điện dung vào lớn và băng thông giới hạn. Phù hợp cho gỡ rối số tốc độ vừa, đo mức logic, quan sát dạng sóng nguồn ở mức thô.

Đầu dò tích cực

Có bộ khuếch đại đệm ngay tại đầu, nhờ đó điện dung vào rất nhỏ — như 1 pF của N2796A. Đây là lựa chọn bắt buộc khi cần băng thông thật trên mạch có trở kháng nguồn không thấp. Giới hạn là dải điện áp hẹp hơn và giá cao hơn.

Đầu dò đường nguồn (power rail)

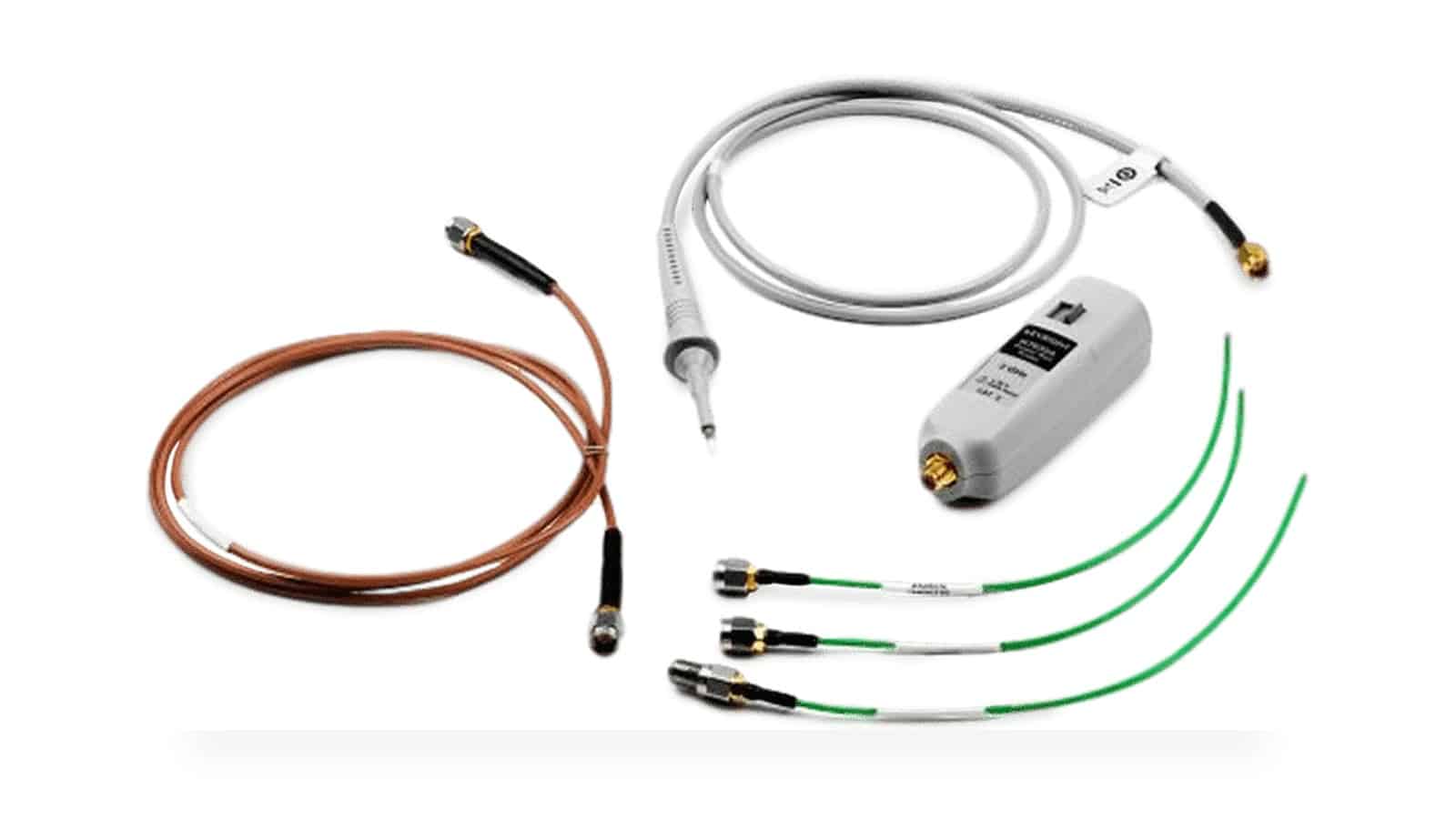

Đây là một họ riêng, sinh ra cho bài toán đo gợn sóng và nhiễu trên đường cấp nguồn DC — nơi tín hiệu quan tâm chỉ vài mV nhưng nằm trên nền một chiều vài volt. Keysight N7020A có băng thông 2 GHz, suy hao 1:1 để giữ tỉ số tín hiệu trên tạp tốt nhất, trở kháng vào DC 50 kΩ, dải offset tới ±24 V và dải tín hiệu tích cực ±850 mV. Chính tổ hợp “offset lớn + suy hao 1:1” là thứ đầu dò thông thường không làm được: đầu dò 10:1 sẽ nhân nhiễu nền của máy lên mười lần, nhấn chìm tín hiệu gợn sóng cần đo.

Nếu bài toán của bạn nghiêng hẳn về tính toàn vẹn nguồn, chủ đề này được đào sâu riêng trong bài về power rail probe N7020A trên blog; còn với dòng điện, cần một họ đầu dò dòng khác hẳn, không thay thế được bằng đầu dò áp.

Cây quyết định chọn đầu dò máy hiện sóng

Trả lời bốn câu hỏi theo thứ tự:

1. Tín hiệu cần đo có thành phần tần số cao nhất bao nhiêu? Nhân lên khoảng 3–5 lần để ra băng thông hệ cần có, rồi dùng công thức băng thông hệ để suy ngược ra băng thông đầu dò tối thiểu.
2. Trở kháng nguồn tại điểm đo là bao nhiêu? Nếu không thấp, ưu tiên điện dung vào nhỏ — tức đầu dò tích cực.
3. Tín hiệu nằm trên nền DC lớn hay dao động quanh 0 V? Nền DC lớn kèm biên độ nhỏ là dấu hiệu cần đầu dò đường nguồn.
4. Đo một điểm so với đất hay đo vi sai? Tín hiệu vi sai đo bằng hai kênh đơn cực rồi trừ nhau sẽ mất khả năng khử nhiễu chung; cần đầu dò vi sai chuyên dụng.

Một lưu ý thực hành thường bị bỏ qua: dây đất của đầu dò. Vòng đất dài tạo cảm kháng ký sinh, cộng hưởng với điện dung vào và sinh ra dao động tắt dần trên sườn xung — dấu hiệu rất dễ bị hiểu nhầm thành lỗi mạch. Ở dải trên vài trăm MHz, hãy dùng đầu tiếp đất ngắn nhất mà cơ khí cho phép. Các hiệu ứng méo dạng do khâu đo gây ra và cách bóc tách chúng được phân tích kỹ hơn trong bài đo jitter và eye diagram.

Kết luận

Đầu dò không phải phụ kiện. Nó là khâu đầu tiên của chuỗi đo và thường là khâu giới hạn: một máy 1 GHz đi cùng đầu dò 500 MHz chỉ cho hệ đo khoảng 447 MHz, và cùng một đầu dò 1 pF có thể cho 3,2 GHz hay 318 MHz tuỳ điểm đo. Khi chọn đầu dò máy hiện sóng, hãy tính băng thông hệ trước, ước lượng trở kháng nguồn tại điểm chạm, rồi mới xét tới giá.
