Kiểm soát hạt nhà máy PCBA khác fab bán dẫn ở đâu
Trong các fab bán dẫn, chi tiết mạch trên wafer vô cùng nhỏ. Nó nhỏ hơn hạt bụi nhìn thấy được hàng nghìn lần. Vì vậy, chỉ một hạt vài chục nanomet đã đủ sức phá hỏng một die.
Ngược lại, ở dây chuyền lắp ráp bảng mạch, kích thước đối tượng lớn hơn nhiều bậc. Khoảng cách giữa các chân linh kiện fine-pitch thường tính bằng chục hoặc trăm micromet. Tương tự, lỗ khuôn in kem hàn cũng có kích thước cỡ trăm micromet.
Sự dịch chuyển của dải cỡ hạt
Hệ quả là dải cỡ hạt đáng lo ở dây chuyền SMT lại dịch chuyển lên mức cao hơn. Cụ thể, hạt 0,1 µm gần như không gây hại trực tiếp cho mối hàn. Trong khi đó, các hạt kích thước 20 – 100 µm lại thực sự đáng ngại.
Những thủ phạm chính ở đây bao gồm: sợi vải, mảnh giấy, vụn bao bì, hoặc bụi từ quần áo công nhân. Đây là những thứ mà một fab bán dẫn hầu như không bận tâm, vì chúng đã bị loại bỏ từ các lớp lọc trước. Do đó, việc kiểm soát hạt nhà máy PCBA cần tập trung vào đúng mục tiêu.
Vai trò của hạt nhỏ làm chỉ báo
Tuy nhiên, điều đó không có nghĩa dải hạt nhỏ trở nên vô nghĩa. Nồng độ hạt ở mức 0,5 µm vẫn là một chỉ báo tuyệt vời. Nó phản ánh mức độ kiểm soát chung của khu vực phòng sạch.
Khi hạt nhỏ tăng lên, gần như chắc chắn có một nguồn phát sinh mới. Thường thì, nguồn này sẽ kéo theo cả các hạt kích thước lớn. Nói một cách đơn giản, hạt nhỏ đóng vai trò như chỉ báo quá trình. Ngược lại, hạt lớn mới chính là tác nhân trực tiếp gây lỗi.
Công đoạn nào thực sự nhạy với hạt bụi

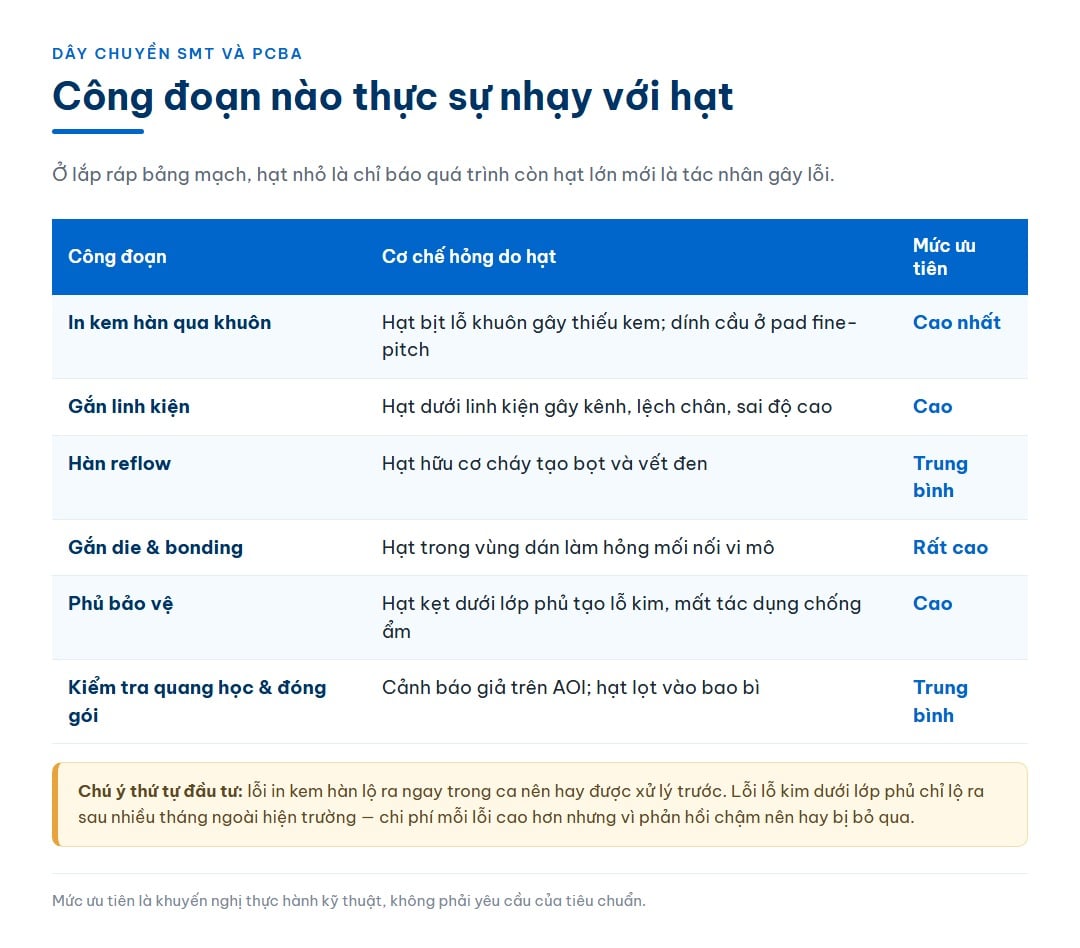

| Công đoạn | Cơ chế hỏng do hạt | Mức ưu tiên kiểm soát |
|---|---|---|
| In kem hàn qua khuôn | Hạt bịt lỗ khuôn gây thiếu kem; hạt trên bảng gây in lệch hoặc dính cầu ở pad fine-pitch | Cao nhất trong dây chuyền SMT |
| Gắn linh kiện | Hạt dưới linh kiện gây kênh, lệch chân, sai độ cao | Cao |
| Hàn reflow | Hạt hữu cơ cháy tạo bọt, vết đen; ít nhạy hơn nhưng lỗi khó sửa | Trung bình |
| Gắn die và bonding (module, cảm biến) | Hạt trong vùng dán hoặc trên pad làm hỏng mối nối vi mô | Rất cao ở khu vực có công đoạn này |
| Phủ bảo vệ (conformal coating) | Hạt kẹt dưới lớp phủ tạo lỗ kim, làm mất tác dụng chống ẩm | Cao — lỗi chỉ lộ ra sau nhiều tháng ngoài hiện trường |
| Kiểm tra quang học và đóng gói | Hạt gây cảnh báo giả trên AOI; hạt lọt vào bao bì thành khiếu nại của khách | Trung bình |
Phân tích rủi ro theo công đoạn
Nhìn vào bảng trên, hai dòng đáng chú ý nhất là in kem hàn và phủ bảo vệ. Đầu tiên, ở công đoạn in, thiệt hại thường xuất hiện ngay lập tức. Chúng ta có thể đo lường được thông qua tỉ lệ lỗi in.
Vì vậy, khu vực này thường được ưu tiên đầu tư máy đếm hạt cho dây chuyền SMT từ sớm để giám sát.
Thứ hai, ở công đoạn phủ, thiệt hại lại xuất hiện muộn hơn rất nhiều. Khách hàng chỉ phát hiện hỏng hóc do ẩm ở vùng lớp phủ có lỗ kim sau một thời gian sử dụng.
Hậu quả là chi phí khắc phục trên mỗi lỗi cao hơn hẳn. Đáng tiếc, vì phản hồi chậm nên khu vực này hay bị bỏ qua trong đợt đầu tư đầu tiên.
Cấp sạch tham chiếu ISO 14644-1 cho điện tử
Thực tế, không có tiêu chuẩn nào bắt buộc dây chuyền SMT phải đạt cấp sạch cụ thể. Mức độ kiểm soát hoàn toàn phụ thuộc vào yêu cầu của khách hàng. Ngoài ra, nó cũng có thể xuất phát từ đánh giá rủi ro nội bộ của nhà máy.
Tuy nhiên, điều có tiêu chuẩn chính là cách đo và cách phân loại. Cụ thể, tiêu chuẩn về cấp sạch ISO 14644-1 cho điện tử định nghĩa giới hạn nồng độ cho từng cấp. Đồng thời, ISO 21501-4 quy định yêu cầu kỹ thuật đối với chính máy đếm hạt.

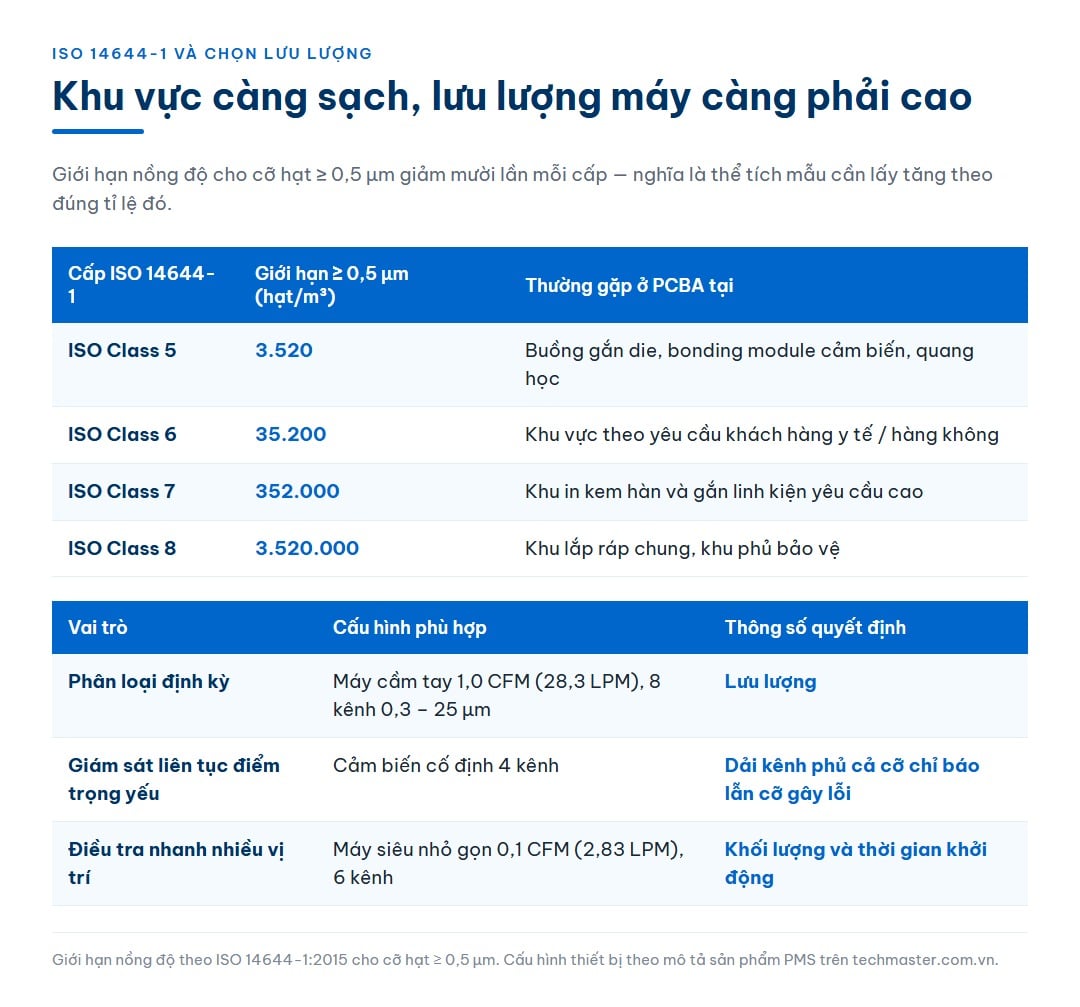

| Cấp ISO 14644-1 | Giới hạn ≥ 0,5 µm (hạt/m³) | Thường gặp ở PCBA tại |
|---|---|---|
| ISO Class 5 | 3.520 | Buồng gắn die, bonding cho module cảm biến, quang học |
| ISO Class 6 | 35.200 | Khu vực đặc biệt theo yêu cầu khách hàng y tế/hàng không |
| ISO Class 7 | 352.000 | Khu in kem hàn và gắn linh kiện của dây chuyền yêu cầu cao |
| ISO Class 8 | 3.520.000 | Khu lắp ráp chung, khu phủ bảo vệ ở nhiều nhà máy |
Lựa chọn cấp sạch theo khu vực
Trong thực tế, cách dùng bảng này rất linh hoạt. Chúng ta nên chọn cấp độ sạch riêng cho từng khu vực, dựa trên cấp sạch ISO 14644-1 cho điện tử. Không cần thiết phải áp dụng một cấp độ cho toàn bộ nhà máy.
Việc đưa toàn bộ xưởng lên ISO 7 sẽ tốn kém vô ích. Ngược lại, để buồng bonding ở ISO 8 lại mang đến rủi ro thực sự lớn. Do đó, một bản đồ cấp sạch chi tiết theo khu vực là rất cần thiết.
Nó phải nêu rõ lý do thiết lập cấp sạch cho từng nơi. Đây nên là tài liệu đầu tiên bạn lập ra, trước khi quyết định mua bất kỳ thiết bị đo nào.
Ba lớp dữ liệu cần có trong quản lý hạt
Để quản lý tốt, một nhà máy cần thu thập dữ liệu theo ba cấp độ khác nhau. Việc phân lớp giúp tối ưu hóa chi phí đầu tư thiết bị phòng sạch.
Lớp một: Phân loại định kỳ
Mục tiêu là xác nhận khu vực vẫn đạt cấp sạch ISO 14644-1 cho điện tử đã công bố. Việc này được thực hiện theo lịch trình rõ ràng.
Kỹ thuật viên sẽ đo nhiều điểm theo sơ đồ và lấy mẫu đủ thể tích tại mỗi điểm. Đây chính là nhiệm vụ dành cho một chiếc máy đếm hạt cầm tay có lưu lượng cao.
Lớp hai: Giám sát liên tục
Cảm biến cố định sẽ được đặt ngay tại những vị trí có rủi ro cao nhất. Ví dụ như đầu máy in kem hàn, buồng bonding, hoặc buồng phủ.
Ở đây, mục tiêu không phải chứng minh cấp sạch. Thay vào đó, chúng ta muốn bắt được những thời điểm bất thường. Từ đó, nhà máy có thể gắn kết sự cố với ca sản xuất, mã lô, hoặc một thao tác bảo trì vừa xảy ra.
Lớp ba: Điều tra nguyên nhân
Khi tỉ lệ lỗi đột ngột tăng, kỹ sư cần đo nhanh nhiều vị trí để truy tìm nguồn gốc. Các khu vực nghi ngờ có thể là cửa ra vào, miệng gió hồi, hoặc khu vực bóc bao bì.
Việc này yêu cầu một chiếc máy nhỏ gọn, nhẹ, khởi động nhanh và dễ di chuyển. Đây là lý do bạn cần biết cách chọn máy đếm hạt cầm tay sao cho tối ưu tính linh hoạt.
Tóm lại, ba lớp dữ liệu này đòi hỏi ba loại thiết bị khác nhau. Đó là lý do tại sao một danh mục thiết bị hợp lý luôn có nhiều hơn một máy, đặc biệt là khi tìm kiếm máy đếm hạt cho dây chuyền SMT.
Cách chọn máy đếm hạt cho dây chuyền SMT
| Vai trò | Cấu hình phù hợp | Thông số quyết định |
|---|---|---|

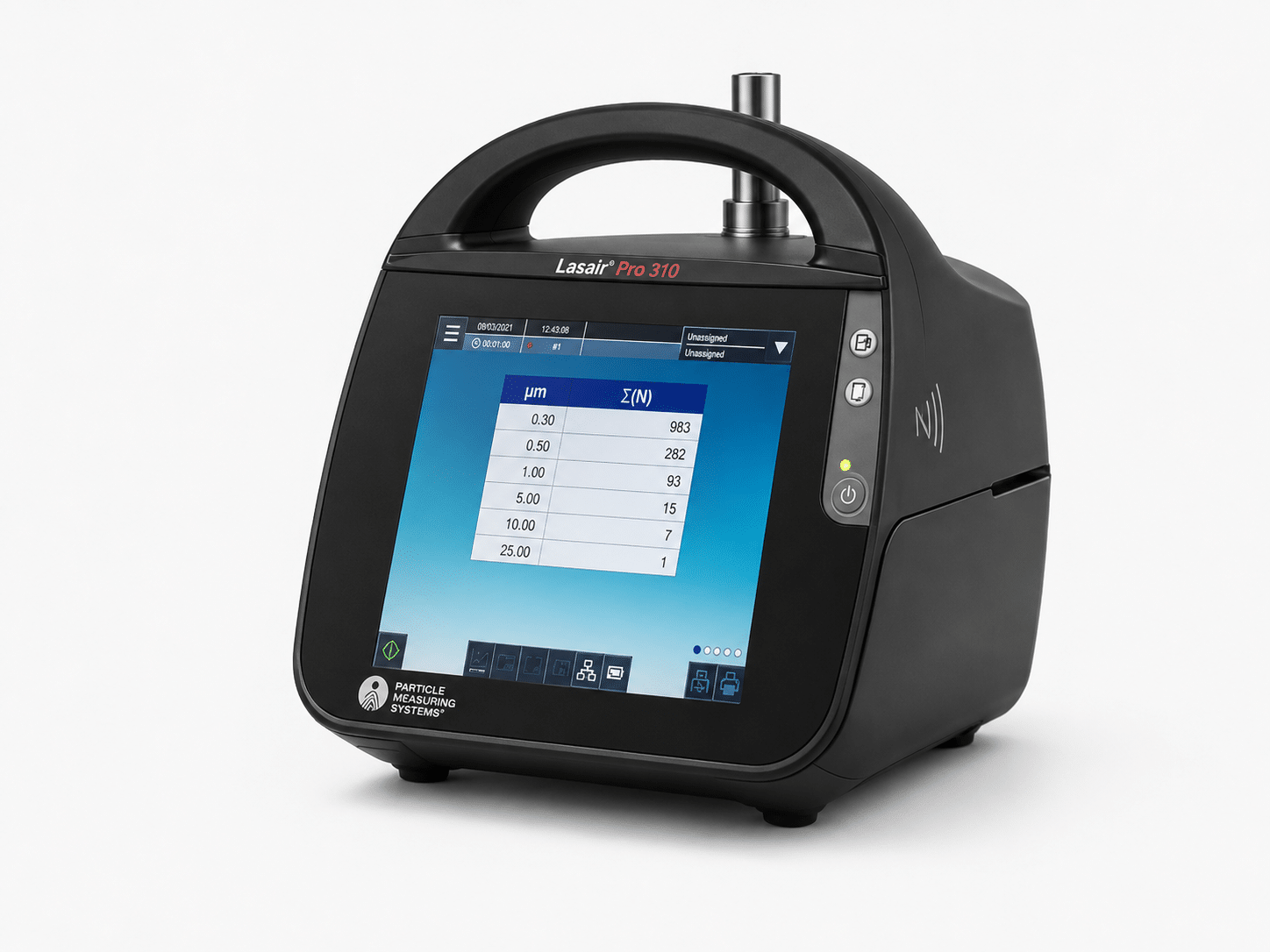

| Phân loại định kỳ theo ISO 14644-1 | PMS Lasair Pro 310 — 0,3 – 25,0 µm, 8 kênh, 1,0 CFM (28,3 LPM) | Lưu lượng: quyết định thời gian đứng tại mỗi điểm |
| Giám sát liên tục điểm trọng yếu | PMS Airnet II 201-4 hoặc model cùng dòng theo dải kênh cần | Số kênh và dải đo phải phủ cả cỡ hạt chỉ báo lẫn cỡ hạt gây lỗi |

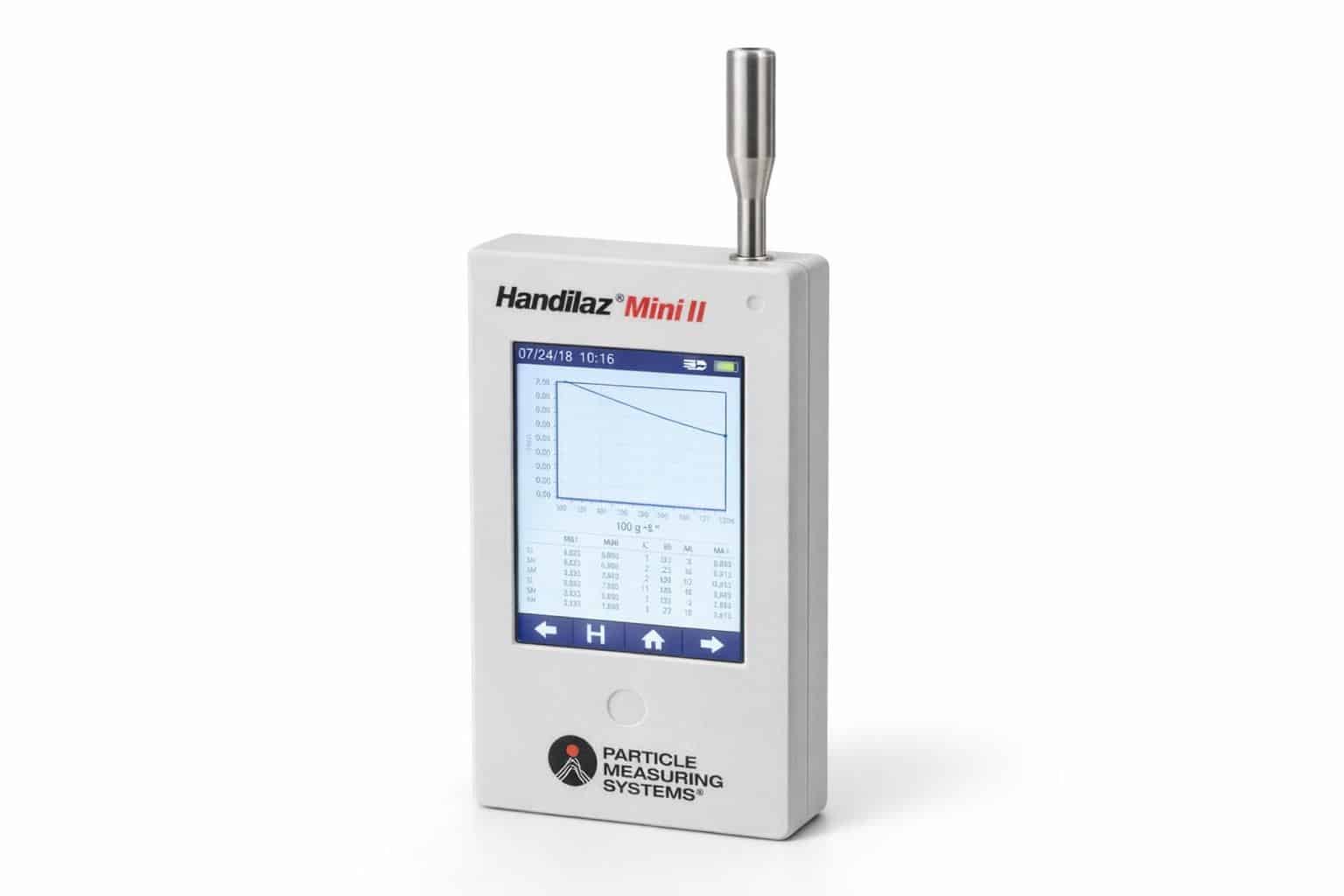

| Điều tra nhanh, đi nhiều vị trí | PMS Handilaz Mini II — 0,2 – 10 µm, 6 kênh, 0,1 CFM (2,83 LPM) | Khối lượng và thời gian khởi động, không phải lưu lượng |
| Tập hợp dữ liệu về một chỗ | PMS Facility Net hoặc phần mềm tương đương | Khả năng gắn dữ liệu với ca, khu vực và cảnh báo theo ngưỡng |
Lưu ý quan trọng về lưu lượng mẫu
Lưu lượng thường là thông số dễ bị chọn sai nhất khi đầu tư thiết bị. Đối với cấp sạch ISO Class 8, giới hạn cho phép lên tới 3.520.000 hạt/m³.
Điều này nghĩa là chỉ cần một thể tích mẫu nhỏ đã đủ cung cấp con số tin cậy. Do đó, một chiếc máy hút 0,1 CFM hoàn toàn đáp ứng được.
Tuy nhiên, với ISO Class 5, giới hạn chỉ là 3.520 hạt/m³. Để đo chính xác, thiết bị đòi hỏi thể tích mẫu lớn hơn nhiều lần.
Nếu dùng máy 0,1 CFM ở khu vực này, mỗi điểm đo sẽ tiêu tốn hàng chục phút. Vì vậy, quy tắc thực hành rút ra là: khu vực càng sạch, lưu lượng máy càng phải cao. Quy tắc này đôi khi đi ngược với trực giác thông thường của người mua máy đếm hạt cho dây chuyền SMT.
Bốn tiêu chí khách quan khi so nhà cung cấp
Thị trường máy đếm hạt phòng sạch hiện nay có một vài nhà sản xuất lớn. Ngoài thương hiệu Particle Measuring Systems, chúng ta còn thấy sự góp mặt của Lighthouse Worldwide Solutions, TSI và Kanomax.
Hầu hết các hãng này đều cung cấp cả dòng cầm tay lẫn cảm biến cố định. Thay vì chỉ xếp hạng thương hiệu, việc so sánh có ích hơn khi đặt ra các câu hỏi cụ thể sau:
Tiêu chuẩn hiệu chuẩn và dải đo
1. Máy có được hiệu chuẩn theo ISO 21501-4 không? Giấy chứng nhận do đơn vị nào cấp? Đây là một ràng buộc cứng khi khách hàng kiểm tra hồ sơ phòng sạch. Nếu một thiết bị không có chứng nhận theo tiêu chuẩn này, nó sẽ khó dùng làm bằng chứng phân loại hợp lệ.
2. Dải kênh có phủ đúng vùng quan tâm của nhà máy không? Với yêu cầu kiểm soát hạt nhà máy PCBA, cần kiểm tra cả giới hạn trên của dải đo. Máy chỉ đo được tới 5 µm sẽ bỏ sót nhóm hạt lớn gây lỗi in và lỗi lớp phủ. Để có bức tranh toàn cảnh, bạn cần chọn dải đo tới 10 µm hoặc 25 µm.
Khả năng tích hợp và dịch vụ
3. Dữ liệu đầu ra ở định dạng nào? Nếu bạn dự định gom dữ liệu về một hệ giám sát chung, hãy hỏi rõ về giao thức truyền thông. Các chuẩn phổ biến là Modbus TCP/IP, OPC, hoặc 4–20 mA.
Đừng chỉ thỏa mãn với câu trả lời chung chung “có kết nối được”. Thực tế, chi phí tích hợp phát sinh về sau thường lớn hơn cả chênh lệch giá mua máy.
4. Hiệu chuẩn định kỳ được thực hiện ở đâu? Các máy đếm hạt phải rời nhà máy để hiệu chuẩn mỗi năm một lần. Nếu phải gửi máy ra nước ngoài, bạn sẽ mất vài tuần không có thiết bị sử dụng.
Ngược lại, có phòng hiệu chuẩn đạt chuẩn ngay trong nước sẽ tạo ra sự khác biệt lớn về vận hành. Điểm này thường quan trọng hơn vài phần trăm chênh lệch hiệu suất thiết bị.
Lộ trình triển khai thực tế
Với một nhà máy PCBA chưa từng có chương trình đo hạt, việc đầu tư ồ ạt ngay lập tức không phải là ý hay. Dưới đây là thứ tự đầu tư hợp lý mà bạn nên tham khảo.
Giai đoạn nền tảng
Giai đoạn 1 — một máy cầm tay và một bản đồ. Đầu tiên, hãy mua một máy đếm hạt cầm tay có lưu lượng cao. Sau đó, tiến hành vẽ sơ đồ điểm đo chi tiết cho từng khu vực.
Bạn cần đo liên tục trong vài tháng để thu thập đủ dữ liệu nền. Ở bước này, khoan vội đặt ngưỡng cảnh báo. Bởi lẽ, khi chưa có nền tảng dữ liệu, mọi ngưỡng đặt ra đều chỉ mang tính phỏng đoán.
Giám sát và mở rộng
Giai đoạn 2 — cảm biến cố định tại hai đến ba điểm. Tiếp theo, dựa trên dữ liệu nền đã có, hãy xác định những vị trí biến động mạnh nhất. Ngoài ra, bạn cũng có thể chọn những công đoạn có chi phí lỗi cao nhất.
Lúc này, hãy lắp đặt cảm biến cố định tại các vị trí đó. Cuối cùng, thiết lập các ngưỡng cảnh báo dựa trên sự phân bố dữ liệu thực tế.
Giai đoạn 3 — gom dữ liệu và mở rộng. Bước cuối cùng là đưa toàn bộ thông tin về một phần mềm giám sát trung tâm. Hệ thống này sẽ tự động gắn dữ liệu phòng sạch với từng ca và lô sản xuất.
Từ đó, bạn có thể mở rộng hệ thống dựa trên bằng chứng, thay vì cảm tính. Ngoài ra, việc bổ sung một máy nhỏ gọn để điều tra lỗi cũng rất cần thiết.
Bài học kinh nghiệm
Cách tiếp cận từng bước này sẽ giúp nhà máy tránh được hai rủi ro thất bại phổ biến. Thứ nhất là mua một hệ thống quá lớn nhưng không biết đặt ngưỡng, dẫn đến việc phải tắt cảnh báo.
Thứ hai là mua một máy cầm tay giá rẻ nhưng phát hiện ra nó không đủ dải đo để giải quyết vấn đề thực sự. Biết cách chọn máy đếm hạt cầm tay phù hợp ngay từ đầu sẽ giúp bạn tránh được điều này.
Dây chuyền SMT có bắt buộc phải đạt cấp sạch nào không?
Không có tiêu chuẩn chung bắt buộc. Cấp sạch đến từ yêu cầu của khách hàng hoặc từ đánh giá rủi ro của chính nhà máy.
Điều được chuẩn hoá là cách đo và cách phân loại dựa trên cấp sạch ISO 14644-1 cho điện tử. Kèm theo đó là các yêu cầu kỹ thuật chi tiết cho máy đếm hạt theo tiêu chuẩn ISO 21501-4.
Vì sao khu vực càng sạch lại càng cần máy lưu lượng cao?
Bởi vì số hạt đếm được trong một thể tích nhỏ ở môi trường cực sạch là quá ít để mang lại ý nghĩa thống kê. Muốn thu thập đủ hạt, máy phải hút một lượng không khí lớn hơn.
Cách duy nhất để làm điều đó trong khoảng thời gian chấp nhận được là tăng lưu lượng của thiết bị đo. Ví dụ, ở ISO Class 8, một máy 0,1 CFM là đủ. Thế nhưng ở ISO Class 5, dùng cùng máy đó sẽ khiến mỗi điểm đo mất hàng chục phút.
Chỉ đo 0,5 µm có đủ cho nhà máy PCBA không?
Điều đó đủ để báo cáo cấp sạch định kỳ, nhưng lại không đủ để truy tìm nguyên nhân gây lỗi. Hạt gây bịt lỗ khuôn in hay tạo lỗ kim dưới lớp phủ thường nằm ở dải kích thước lớn hơn nhiều.
Vì vậy, một máy đếm hạt cho dây chuyền SMT cần có dải đo tới ít nhất 10 µm. Đừng quên ghi lại số liệu của cả các kênh lớn, ngay cả khi báo cáo chính thức chỉ dùng kênh 0,5 µm.
Nên bắt đầu bằng máy cầm tay hay cảm biến cố định?
Trong hầu hết trường hợp, bạn nên bắt đầu với việc chọn máy đếm hạt cầm tay. Nếu không có dữ liệu nền, bạn sẽ không biết vị trí tối ưu để đặt cảm biến cố định.
Tương tự, bạn cũng không biết nên thiết lập ngưỡng cảnh báo ở mức nào cho hợp lý. Việc thu thập dữ liệu khảo sát trong vài tháng thường sẽ làm thay đổi hẳn phương án lắp đặt ban đầu.
Nhà máy nhỏ có cần phần mềm giám sát riêng không?
Không nhất thiết phải đầu tư ngay từ đầu. Khi bạn chỉ mới có một hoặc hai điểm đo, việc xuất dữ liệu và xử lý qua Excel vẫn có thể chấp nhận được.
Phần mềm giám sát chỉ thực sự trở nên cần thiết khi số lượng điểm đo tăng lên đáng kể. Đặc biệt, nó hữu ích khi bạn phải gắn kết dữ liệu với ca hoặc lô sản xuất để báo cáo cho khách hàng. Ở giai đoạn đó, việc xử lý thủ công sẽ vừa tốn công sức, vừa khó chứng minh được tính nhất quán.
