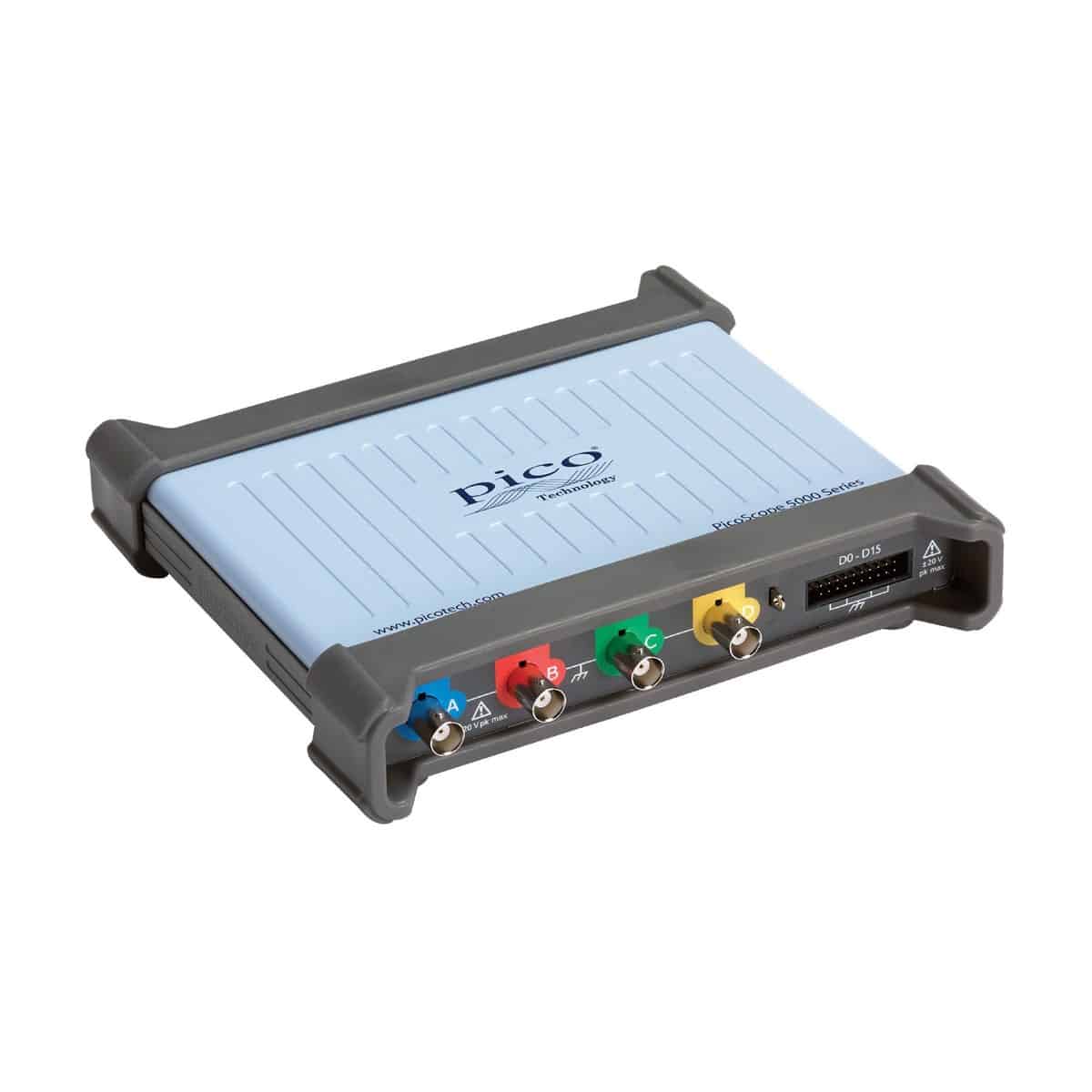

PicoScope 5444D MSO là máy hiện sóng USB 200 MHz 4 kênh analog + 16 kênh logic thuộc dòng 5000D của Pico Technology, kiến trúc FlexRes cho phép đổi giữa 8-bit nhanh và 16-bit mịn trên cùng phần cứng, kèm bộ nhớ 512 MS. Phần mềm PicoScope 7 kèm máy cung cấp FFT, hơn 20 phép đo tự động và bộ giải mã giao thức miễn phí.
Thông số chính — PicoScope 5444D MSO
| Băng thông | 200 MHz |
|---|---|
| Kênh | 4 analog + 16 digital |
| Độ phân giải | FlexRes 8/12/14/15/16-bit |
| Tốc độ lấy mẫu tối đa | 1 GS/s (8-bit) |
| Bộ nhớ | 512 MS (8-bit) |
| Bộ phát | AWG 14-bit tích hợp |
| Nguồn | USB |
Ứng dụng của PicoScope 5444D MSO
Phân tích tín hiệu hỗn hợp
Xem tương quan analog và 16 đường logic của 5444D MSO trên cùng trục thời gian.
Kiểm thử sản xuất
Mask test và đo tự động lặp lại cho trạm QC cuối chuyền.
Điều khiển động cơ
Quan sát PWM và phản hồi encoder của hệ truyền động trên 4 kênh.
Ngành sử dụng
Điện tử ô tô
Phát triển và kiểm thử ECU, cảm biến xe.
Năng lượng
Thiết bị điện mặt trời, lưu trữ, trạm sạc.
Đào tạo đại học
Lab đo lường – điện tử bậc đại học, cao học.
Xem thêm các máy hiện sóng PicoScope khác do Techmaster phân phối để chọn đúng cấu hình.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 5242D MSO hoặc PicoScope 5444D để mở rộng dải phép đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 5444D MSO
PicoScope 5444D MSO phù hợp phép đo nào?
Băng thông 200 MHz đo tin cậy tín hiệu tuần hoàn tới ~40 MHz cùng 4 kênh analog + 16 kênh logic; phép đo cần cả tốc độ lẫn dải động là vùng dùng chính của model này.
Bộ nhớ 512 MS của 5444D MSO mang lại gì?
Bộ nhớ sâu duy trì tốc độ lấy mẫu cao trên cửa sổ thời gian dài — vừa nhìn toàn cảnh sự kiện vừa phóng to từng chi tiết mà không phải đo lại.
Kênh logic của bản MSO dùng làm gì?
16 kênh số cho phép trigger và giải mã bus (I²C, SPI, CAN…) đồng thời với tín hiệu analog — công cụ chuẩn khi debug hệ nhúng.
