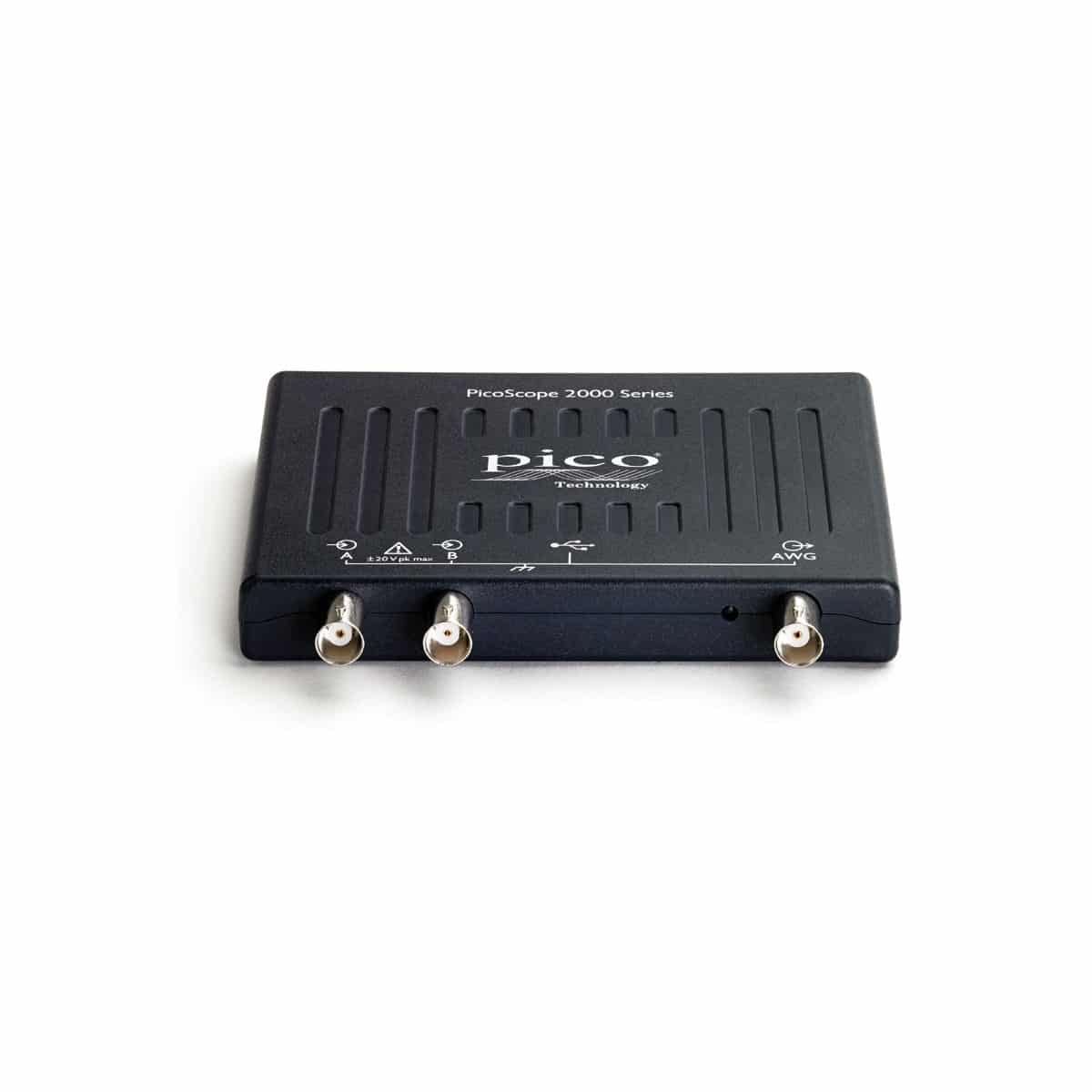

PicoScope 2205A nâng băng thông của dòng máy hiện sóng USB nhỏ gọn lên 25 MHz với tốc độ lấy mẫu 200 MS/s và bộ phát sóng tùy ý (AWG) tích hợp. Máy cân bằng tốt giữa chi phí và hiệu năng cho các bài đo vi điều khiển, tín hiệu analog và thực hành nâng cao.
Thông số kỹ thuật chính — PicoScope 2205A
| Băng thông | 25 MHz |
|---|---|
| Số kênh analog | 2 |
| Tốc độ lấy mẫu tối đa | 200 MS/s |
| Bộ nhớ | 16 kS |
| Độ phân giải | 8-bit |
| Bộ phát hàm | AWG > 100 kHz |
| Nguồn | USB |
Ứng dụng của PicoScope 2205A
Debug vi điều khiển
Quan sát UART, xung PWM và tín hiệu clock tới vài MHz của MCU 8/32-bit.
Kiểm thử mạch analog
Dùng AWG bơm tín hiệu và đo đáp ứng biên độ – tần số của mạch lọc.
Thí nghiệm vật lý
Ghi tín hiệu cảm biến, dao động cơ học qua đầu đo với phần mềm hiển thị trực quan.
Ngành sử dụng
Đào tạo kỹ thuật
Bài thực hành điện tử tương tự và số ở bậc cao đẳng, đại học.
Bảo trì nhà máy
Kiểm tra nhanh tín hiệu điều khiển, encoder tại hiện trường.
Phát triển nhúng
Bàn làm việc kỹ sư firmware cần scope gọn kèm nguồn tín hiệu.
Xem thêm các máy hiện sóng PicoScope khác thuộc dòng 2000 để chọn cấu hình phù hợp ngân sách.
Kiến trúc USB — khác gì máy hiện sóng để bàn
Máy hiện sóng USB chuyển phần hiển thị và xử lý sang máy tính: thiết bị chỉ giữ khối thu nhận tín hiệu, còn màn hình, bộ nhớ lưu trữ và sức tính toán là của chiếc laptop sẵn có. Kết quả là máy nhỏ nhẹ hơn nhiều, không quạt nên không ồn, mang theo trong túi laptop, và dữ liệu đo nằm sẵn trên ổ cứng để đưa vào báo cáo. Khi cần thêm khả năng phân tích, bạn cập nhật phần mềm chứ không thay máy.
Thông số kỹ thuật mở rộng
| Dải điện áp đầu vào | ±20 mV đến ±20 V toàn thang (10 dải) |
|---|---|
| Độ chính xác DC | ±3% toàn thang ±200 µV |
| Trở kháng đầu vào | 200 kΩ ±2% ∥ 8 pF ±2 pF |
| Bảo vệ quá áp | ±100 V (DC + AC đỉnh) tới 10 kHz |
| Ghép đầu vào | AC / DC |
| Kích thước | 142 × 92 × 18,8 mm (2204A và 2205A) |
| Khối lượng | < 0,2 kg |
| Nguồn cấp | Hoàn toàn từ cổng USB |
| An toàn / EMC | Thiết kế theo EN 61010-1; thử nghiệm EN 61326-1 và FCC Part 15 Subpart B |
| Bảo hành | 5 năm |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm Máy hiện sóng PicoScope 2205A MSO hoặc Máy hiện sóng PicoScope 2204A để mở rộng khả năng đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 2205A
PicoScope 2205A khác gì 2204A?
2205A tăng băng thông từ 10 MHz lên 25 MHz, tốc độ lấy mẫu từ 100 lên 200 MS/s, bộ nhớ gấp đôi và nâng bộ phát hàm thành AWG phát được dạng sóng tùy ý.
PicoScope 2205A đo được tín hiệu số không?
Máy quan sát tốt tín hiệu số tới vài MHz trên 2 kênh analog; nếu cần 16 kênh logic để giải mã bus, chọn bản 2205A MSO.
Máy có phân tích phổ không?
Có. Phần mềm PicoScope 7 tích hợp máy phân tích phổ FFT và bộ giải mã giao thức nối tiếp không thu thêm phí.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
