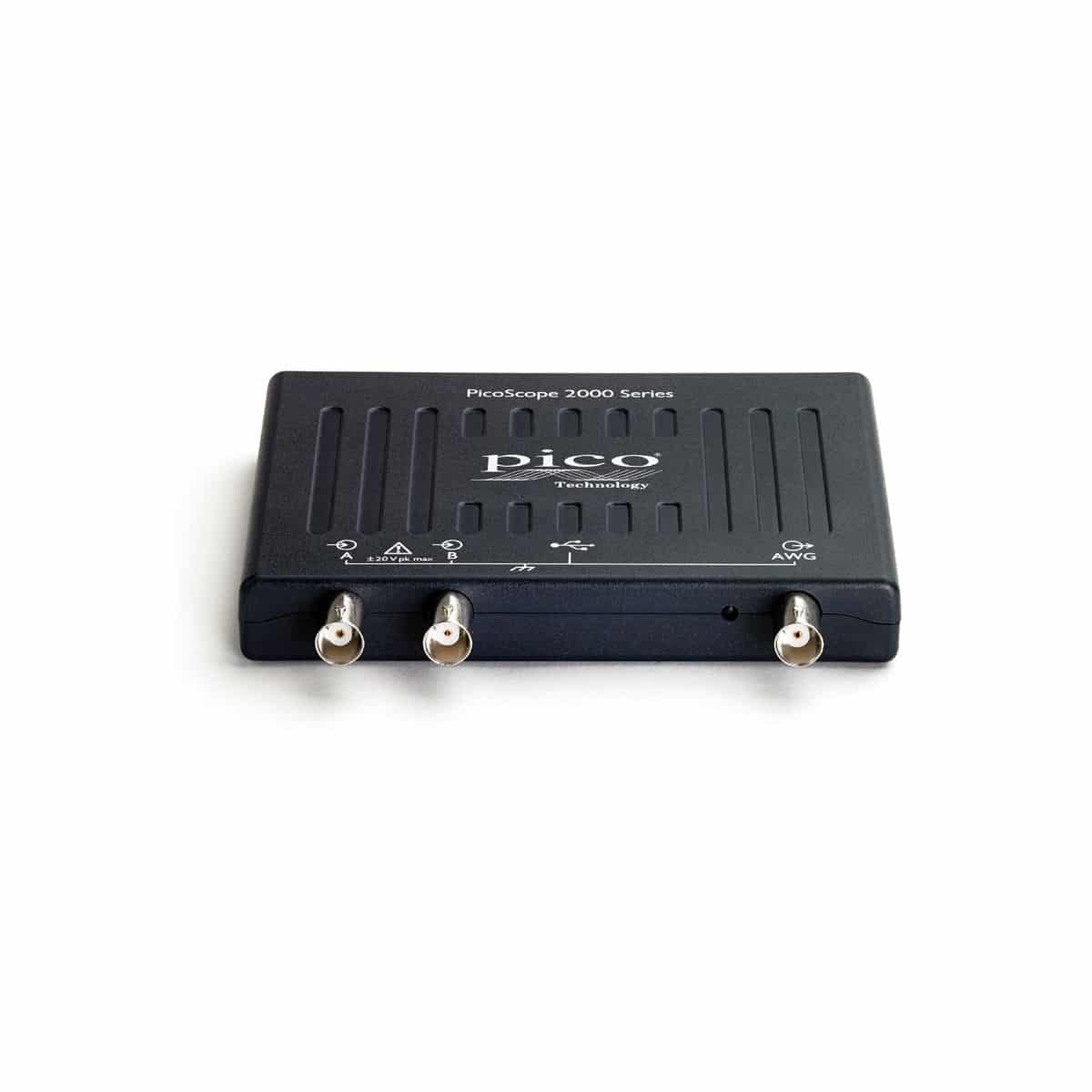

PicoScope 2208B là model 2 kênh mạnh nhất dòng 2000: băng thông 100 MHz, lấy mẫu 1 GS/s và bộ nhớ 128 MS trong thân máy bỏ túi cấp nguồn USB. Hiệu năng này trước đây chỉ có ở scope để bàn, nay theo kỹ sư ra hiện trường trong một chiếc túi laptop.
Thông số kỹ thuật chính — PicoScope 2208B
| Băng thông | 100 MHz |
|---|---|
| Số kênh analog | 2 |
| Tốc độ lấy mẫu tối đa | 1 GS/s |
| Bộ nhớ | 128 MS |
| Độ phân giải | 8-bit |
| Bộ phát | AWG > 1 MHz |
| Nguồn | USB |
Ứng dụng của PicoScope 2208B
Tín hiệu tốc độ cao
Đo clock, tín hiệu chuyển mạch tới hàng chục MHz với biên dạng trung thực.
Tiền kiểm EMC
FFT 100 MHz khảo sát phổ nhiễu dẫn trước khi đưa mẫu đi test chính thức.
Trạm đo di động
Thay scope để bàn trong công tác hiện trường, lắp đặt, nghiệm thu.
Ngành sử dụng
Điện tử công suất
Thiết kế inverter, converter tần số chuyển mạch cao.
Viễn thông
Bảo trì thiết bị truyền dẫn, kiểm tra tín hiệu trung tần.
Sản xuất điện tử
Trạm QC cuối chuyền cần đo nhanh, diện tích nhỏ.
Xem thêm các máy hiện sóng PicoScope khác thuộc dòng 2000 để chọn cấu hình phù hợp ngân sách.
Kiến trúc USB — khác gì máy hiện sóng để bàn
Máy hiện sóng USB chuyển phần hiển thị và xử lý sang máy tính: thiết bị chỉ giữ khối thu nhận tín hiệu, còn màn hình, bộ nhớ lưu trữ và sức tính toán là của chiếc laptop sẵn có. Kết quả là máy nhỏ nhẹ hơn nhiều, không quạt nên không ồn, mang theo trong túi laptop, và dữ liệu đo nằm sẵn trên ổ cứng để đưa vào báo cáo. Khi cần thêm khả năng phân tích, bạn cập nhật phần mềm chứ không thay máy.
Thông số kỹ thuật mở rộng
| Dải điện áp đầu vào | ±20 mV đến ±20 V toàn thang (10 dải) |
|---|---|
| Độ chính xác DC | ±3% toàn thang ±200 µV |
| Trở kháng đầu vào | 200 kΩ ±2% ∥ 8 pF ±2 pF |
| Bảo vệ quá áp | ±100 V (DC + AC đỉnh) tới 10 kHz |
| Ghép đầu vào | AC / DC |
| Kích thước | 142 × 92 × 18,8 mm (2204A và 2205A) |
| Khối lượng | < 0,2 kg |
| Nguồn cấp | Hoàn toàn từ cổng USB |
| An toàn / EMC | Thiết kế theo EN 61010-1; thử nghiệm EN 61326-1 và FCC Part 15 Subpart B |
| Bảo hành | 5 năm |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm Máy hiện sóng PicoScope 2408B hoặc Máy hiện sóng PicoScope 2208B MSO để mở rộng khả năng đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 2208B
PicoScope 2208B thay được oscilloscope để bàn không?
Với 100 MHz, 1 GS/s, bộ nhớ 128 MS cùng FFT và giải mã giao thức, 2208B xử lý được phần lớn phép đo của scope để bàn cùng phân khúc — trong khi gọn và rẻ hơn.
Bộ nhớ 128 MS dùng khi nào?
Khi cần ghi vài giây tín hiệu ở tốc độ cao — ví dụ toàn bộ quá trình khởi động nguồn — rồi zoom tới từng xung ns.
2208B có bản nhiều kênh hơn không?
Cùng 100 MHz có PicoScope 2408B với 4 kênh analog, hoặc 2208B MSO thêm 16 kênh logic.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
