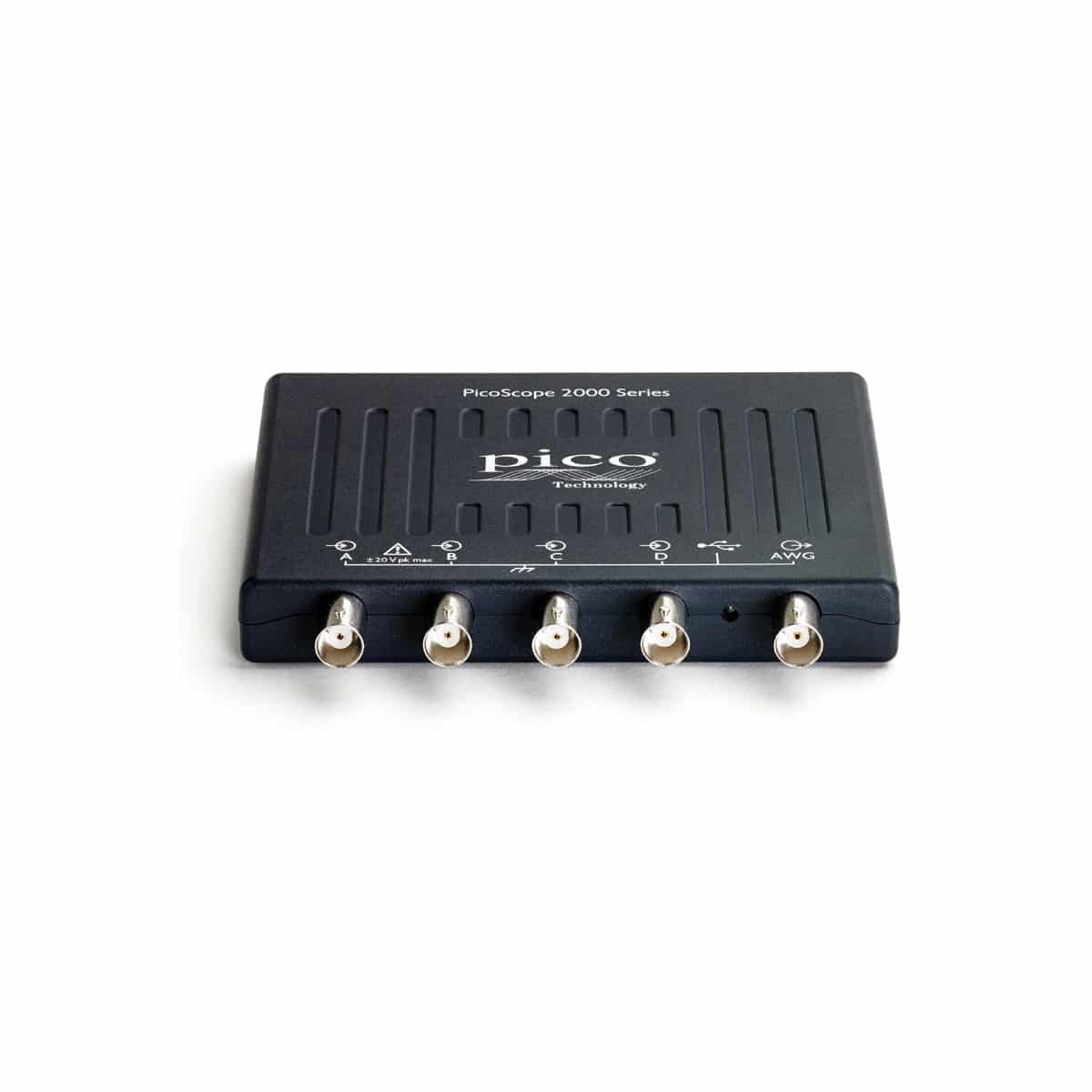

PicoScope 2405A đưa cấu hình 4 kênh về mức giá nhập môn: 25 MHz, 500 MS/s và AWG tích hợp trong hộp USB nhỏ gọn. Bốn kênh cho phép so pha, đo đồng thời nhiều điểm mạch — năng lực mà máy 2 kênh cùng tầm giá không thể có.
Thông số kỹ thuật chính — PicoScope 2405A
| Băng thông | 25 MHz |
|---|---|
| Số kênh analog | 4 |
| Tốc độ lấy mẫu tối đa | 500 MS/s |
| Bộ nhớ | 48 kS |
| Độ phân giải | 8-bit |
| Bộ phát | AWG > 100 kHz |
| Nguồn | USB |
Ứng dụng của PicoScope 2405A
So pha đa điểm
Đo đồng thời ngõ vào/ra của mạch khuếch đại, mạch lọc 3 tầng.
Hệ ba pha công suất nhỏ
Quan sát 3 pha cùng tín hiệu điều khiển trên 4 kênh.
Thí nghiệm nhóm
Một máy phục vụ bài lab nhiều tín hiệu của nhóm sinh viên.
Ngành sử dụng
Giáo dục đại học
Lab điện tử cần 4 kênh với ngân sách hạn chế.
Nghiên cứu
Ghi đa kênh cảm biến trong thí nghiệm vật lý, cơ điện.
Dịch vụ kỹ thuật
Chẩn đoán hệ thống điều khiển nhiều tín hiệu.
Xem thêm các máy hiện sóng PicoScope khác thuộc dòng 2000 để chọn cấu hình phù hợp ngân sách.
Kiến trúc USB — khác gì máy hiện sóng để bàn
Máy hiện sóng USB chuyển phần hiển thị và xử lý sang máy tính: thiết bị chỉ giữ khối thu nhận tín hiệu, còn màn hình, bộ nhớ lưu trữ và sức tính toán là của chiếc laptop sẵn có. Kết quả là máy nhỏ nhẹ hơn nhiều, không quạt nên không ồn, mang theo trong túi laptop, và dữ liệu đo nằm sẵn trên ổ cứng để đưa vào báo cáo. Khi cần thêm khả năng phân tích, bạn cập nhật phần mềm chứ không thay máy.
Thông số kỹ thuật mở rộng
| Dải điện áp đầu vào | ±20 mV đến ±20 V toàn thang (10 dải) |
|---|---|
| Độ chính xác DC | ±3% toàn thang ±200 µV |
| Trở kháng đầu vào | 200 kΩ ±2% ∥ 8 pF ±2 pF |
| Bảo vệ quá áp | ±100 V (DC + AC đỉnh) tới 10 kHz |
| Ghép đầu vào | AC / DC |
| Kích thước | 142 × 92 × 18,8 mm (2204A và 2205A) |
| Khối lượng | < 0,2 kg |
| Nguồn cấp | Hoàn toàn từ cổng USB |
| An toàn / EMC | Thiết kế theo EN 61010-1; thử nghiệm EN 61326-1 và FCC Part 15 Subpart B |
| Bảo hành | 5 năm |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm Máy hiện sóng PicoScope 2406B hoặc Máy hiện sóng PicoScope 2205A MSO để mở rộng khả năng đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 2405A
PicoScope 2405A có gì hơn máy 2 kênh cùng giá?
Số kênh gấp đôi: theo dõi 4 tín hiệu cùng lúc để so pha, đo vi sai kép hoặc quan sát chuỗi tín hiệu điều khiển — điều 2 kênh phải đo nhiều lần mới ghép được.
Máy có phát tín hiệu kiểm tra không?
Có, AWG tích hợp phát sine, vuông, tam giác và dạng sóng tùy ý phục vụ kiểm tra đáp ứng mạch.
2405A hợp với phòng lab nào?
Phòng thực hành đại học/cao đẳng và phòng R&D cần nhiều kênh giá hợp lý, di động, dễ quản lý qua USB.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
