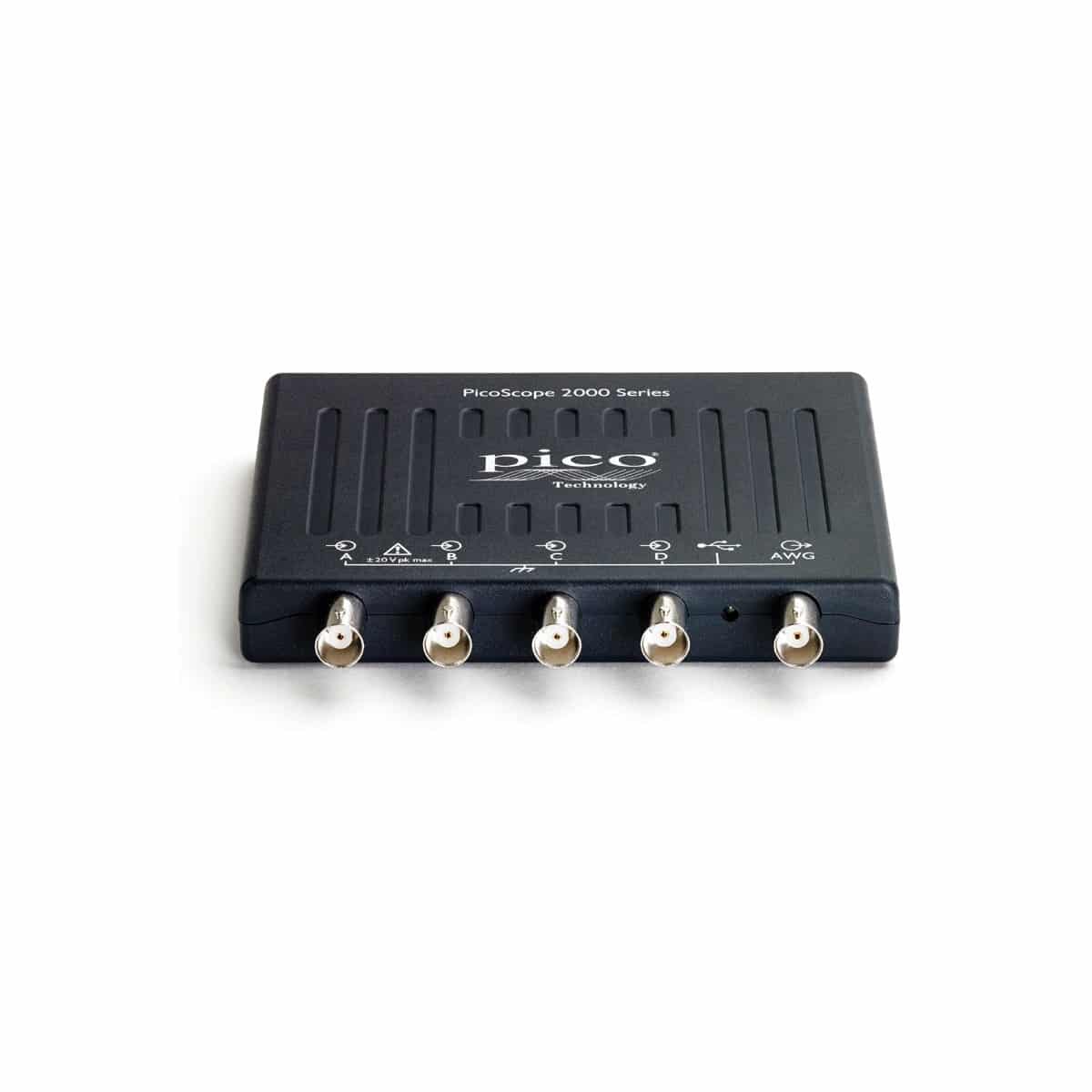

PicoScope 2406B kết hợp 4 kênh, băng thông 50 MHz và bộ nhớ sâu 32 MS — cấu hình đủ cho đa số công việc debug nhúng và đo lường công nghiệp hằng ngày, trong thiết bị chỉ nặng vài trăm gram cấp nguồn USB.
Thông số kỹ thuật chính — PicoScope 2406B
| Băng thông | 50 MHz |
|---|---|
| Số kênh analog | 4 |
| Tốc độ lấy mẫu tối đa | 1 GS/s |
| Bộ nhớ | 32 MS |
| Độ phân giải | 8-bit |
| Bộ phát | AWG > 1 MHz |
| Nguồn | USB |
Ứng dụng của PicoScope 2406B
Debug hệ đa tín hiệu
Theo dõi nguồn, clock, reset và dữ liệu cùng lúc trên 4 kênh.
Ghi sự kiện dài
32 MS ghi trọn chu trình máy, chuỗi bật/tắt thiết bị.
Kiểm tra cảm biến
Đối chiếu đồng thời nhiều cảm biến analog trong hệ điều khiển.
Ngành sử dụng
Tự động hóa nhà máy
Chẩn đoán tủ điều khiển, biến tần, servo.
Phát triển nhúng
Board 4+ tín hiệu cần giám sát song song.
Đào tạo kỹ thuật
Bài lab đo lường đa kênh nâng cao.
Xem thêm các máy hiện sóng PicoScope khác thuộc dòng 2000 để chọn cấu hình phù hợp ngân sách.
Kiến trúc USB — khác gì máy hiện sóng để bàn
Máy hiện sóng USB chuyển phần hiển thị và xử lý sang máy tính: thiết bị chỉ giữ khối thu nhận tín hiệu, còn màn hình, bộ nhớ lưu trữ và sức tính toán là của chiếc laptop sẵn có. Kết quả là máy nhỏ nhẹ hơn nhiều, không quạt nên không ồn, mang theo trong túi laptop, và dữ liệu đo nằm sẵn trên ổ cứng để đưa vào báo cáo. Khi cần thêm khả năng phân tích, bạn cập nhật phần mềm chứ không thay máy.
Thông số kỹ thuật mở rộng
| Dải điện áp đầu vào | ±20 mV đến ±20 V toàn thang (10 dải) |
|---|---|
| Độ chính xác DC | ±3% toàn thang ±200 µV |
| Trở kháng đầu vào | 200 kΩ ±2% ∥ 8 pF ±2 pF |
| Bảo vệ quá áp | ±100 V (DC + AC đỉnh) tới 10 kHz |
| Ghép đầu vào | AC / DC |
| Kích thước | 142 × 92 × 18,8 mm (2204A và 2205A) |
| Khối lượng | < 0,2 kg |
| Nguồn cấp | Hoàn toàn từ cổng USB |
| An toàn / EMC | Thiết kế theo EN 61010-1; thử nghiệm EN 61326-1 và FCC Part 15 Subpart B |
| Bảo hành | 5 năm |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm Máy hiện sóng PicoScope 2408B hoặc Máy hiện sóng PicoScope 2405A để mở rộng khả năng đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 2406B
PicoScope 2406B dùng cho bảo trì công nghiệp tốt không?
Tốt: 4 kênh giúp so tín hiệu điều khiển với phản hồi encoder/cảm biến ngay tại tủ điện, máy chạy bằng nguồn USB của laptop kỹ thuật viên.
Tốc độ 1 GS/s chia kênh thế nào?
1 GS/s khi 1 kênh hoạt động; nhiều kênh chia đều băng lấy mẫu — vẫn thừa cho tín hiệu trong băng thông 50 MHz.
Nâng cấp nào nếu cần nhanh hơn?
PicoScope 2408B cùng 4 kênh nhưng băng thông 100 MHz và bộ nhớ 128 MS.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
