Lượt tìm máy hiện sóng cầm tay tại Việt Nam tăng khoảng 133% trong 12 tháng qua. “Máy hiện sóng mini” tăng khoảng 240%, “đồng hồ hiện sóng” tăng khoảng 450% (Google Keyword Planner, 09/2025–08/2026). Kỹ thuật viên muốn một máy hiện sóng mang đi được: tới tủ điện, lên công trình, ra xe, vào lớp học. Nhưng “mang đi được” có ít nhất ba nghĩa rất khác nhau: máy cầm tay có pin và màn hình riêng, máy mini bỏ túi, và máy hiện sóng USB kết nối máy tính xách tay. Bài này so sánh thẳng ưu nhược điểm thật của từng dạng, kể cả những điểm mà người bán thường không nói.
Tóm tắt nhanh
- Máy hiện sóng cầm tay (oscilloscope cầm tay, handheld): có pin, màn hình riêng, bật lên là đo. Dòng công nghiệp có thể có kênh cách ly và cấp an toàn đo (CAT). Hợp với bảo trì điện, tủ điện, hiện trường không mang laptop.
- Máy hiện sóng mini / “đồng hồ hiện sóng”: nhỏ, rẻ, màn hình nhỏ, băng thông và bộ nhớ thấp. Hợp để kiểm tra nhanh có tín hiệu hay không, và để học.
- Máy hiện sóng kết nối máy tính qua USB như PicoScope 2000: nhẹ dưới 0,2 kg, cấp nguồn qua USB, dùng màn hình laptop. Có bộ nhớ sâu, giải mã bus, lưu và gửi dữ liệu ngay tại hiện trường. Hợp khi bạn vốn mang laptop theo, cần 4 kênh hoặc cần báo cáo kết quả.

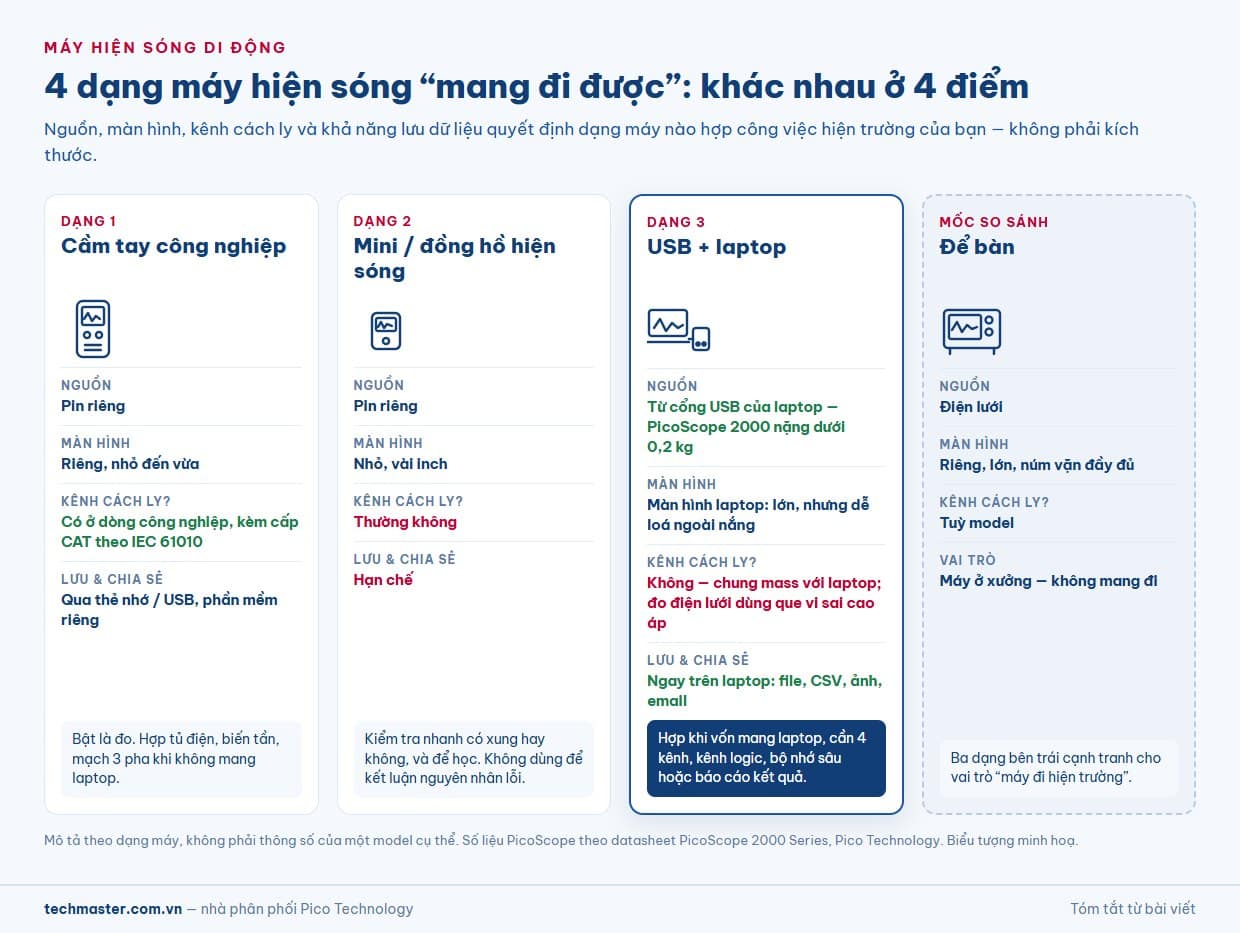

Bốn dạng máy hiện sóng “mang đi được”
1. Máy hiện sóng cầm tay công nghiệp
Thân máy liền màn hình, có pin, nút bấm vật lý, thường kèm vỏ chống va đập. Điểm mạnh lớn nhất của dòng công nghiệp là kênh đo cách ly: mỗi kênh có mass riêng, không nối chung với nhau và không nối với đất. Máy được xếp hạng cấp an toàn đo (CAT II, CAT III…) theo tiêu chuẩn IEC 61010. Nhờ vậy kỹ thuật viên đo được trên mạch điện 3 pha, biến tần, tủ điện mà không cần que vi sai cho mỗi kênh. Đổi lại, kênh cách ly và vỏ chịu va đập làm giá máy cao hơn so với máy không cách ly cùng băng thông, và màn hình nhỏ giới hạn việc phân tích sâu.
2. Máy hiện sóng mini và “đồng hồ hiện sóng”
Gồm các máy bỏ túi màn hình vài inch, các bộ kit tự lắp, và đồng hồ vạn năng tích hợp chức năng hiện sóng. Ưu điểm là nhỏ, rẻ, luôn nằm sẵn trong túi đồ nghề. Giới hạn thường gặp: băng thông thấp, bộ nhớ nhỏ, chỉ 1–2 kênh, kích phát đơn giản, khó lưu và chia sẻ dữ liệu. Đây là công cụ kiểm tra nhanh (có xung hay không, có gợn hay không), không phải công cụ đo đạc để kết luận nguyên nhân lỗi.
3. Máy hiện sóng kết nối máy tính qua USB
Thiết bị nhỏ chứa phần cứng thu (ADC, bộ nhớ, mạch kích phát). Màn hình, bàn phím và ổ lưu trữ là của laptop. Theo datasheet Pico Technology, PicoScope 2000 có kích thước 130 × 104 × 18,8 mm (bản 2204A, 2205A là 142 × 92 × 18,8 mm), nặng dưới 0,2 kg và được cấp nguồn trực tiếp từ cổng USB. Datasheet nhấn mạnh chính ưu điểm này: không phải mang theo bộ nguồn rời cồng kềnh, và dữ liệu đo có thể lưu, in, gửi email ngay tại hiện trường.
4. Máy hiện sóng để bàn (mốc so sánh)
Không phải máy di động, nhưng là mốc để so. Máy để bàn có màn hình riêng lớn và núm vặn đầy đủ, cần nguồn điện lưới. Nhiều kỹ thuật viên có một máy để bàn ở xưởng và cần thêm một máy “đi hiện trường”. Chính khoảng trống này là nơi ba dạng trên cạnh tranh nhau.
So sánh ưu nhược điểm theo tiêu chí dùng thật
| Tiêu chí | Cầm tay công nghiệp | Mini / đồng hồ hiện sóng | USB + laptop (PicoScope 2000 / 3000E) |
|---|---|---|---|
| Thời gian từ lúc mở túi đến lúc đo | Nhanh nhất: bật là đo | Nhanh | Chậm hơn: mở laptop, cắm USB, mở phần mềm |
| Nguồn điện | Pin riêng | Pin riêng | Lấy từ laptop qua USB. PicoScope 2000 chỉ cần 1 cổng USB. PicoScope 3000E cần cổng USB Type-C 3 A (hoặc cổng USB kèm nguồn Type-C 5 V 3 A) |
| Màn hình | Nhỏ đến vừa, có thể đọc ngoài trời tuỳ máy | Nhỏ | Màn hình laptop: lớn, độ phân giải cao, nhưng dễ loá ngoài nắng |
| Kênh đo cách ly (đo mạch điện lưới) | Có ở dòng công nghiệp, kèm cấp CAT | Thường không | Không: các kênh chung mass với laptop. Đo điện lưới phải dùng que đo vi sai cao áp |
| Số kênh | 2–4 tuỳ máy | 1–2 | 2 hoặc 4 kênh tương tự; bản MSO thêm 16 kênh số |
| Bộ nhớ và phân tích | Vừa phải | Thấp | Sâu: tới 128 MS (2000B) và 2 GS (3000E); giải mã bus, phổ, kênh toán học trong PicoScope 7 |
| Lưu, xuất báo cáo, chia sẻ | Qua thẻ nhớ/USB, phần mềm riêng | Hạn chế | Trực tiếp trên laptop: lưu file, xuất CSV/ảnh, gửi email ngay |
| Hiệu chuẩn được | Có | Thường không có quy trình của hãng | Có: Techmaster hiệu chuẩn máy hiện sóng theo ISO/IEC 17025 |
Bảng trên cho thấy không có dạng máy nào thắng mọi tiêu chí. Câu hỏi đúng không phải là “máy nào tốt hơn”, mà là công việc hiện trường của bạn cần gì nhất: tốc độ bật-là-đo, kênh cách ly, hay khả năng phân tích và báo cáo.
Điểm người bán ít nói: kênh cách ly và mass chung
Đây là tiêu chí quan trọng nhất, và cũng hay bị hiểu sai nhất khi chọn máy hiện sóng di động.
- Máy hiện sóng USB dùng mass chung với máy tính. Vỏ BNC của mọi kênh nối về cùng một điểm mass, và điểm đó nối với laptop qua cáp USB. Kẹp mass que đo vào một điểm có điện thế (ví dụ phía sơ cấp nguồn xung, bus DC của biến tần) là tạo đường ngắn mạch.
- Cho laptop chạy pin không biến máy USB thành máy cách ly. Rút sạc có thể làm hệ thống “nổi” khỏi đất, nhưng khi đó chính vỏ laptop, cổng USB và tay bạn có thể mang điện thế nguy hiểm. Đây không phải cách đo an toàn và không có cấp CAT nào bảo đảm cho cách làm này.
- Cách đúng với máy USB: dùng que đo vi sai cao áp cho các điểm có điện thế so với đất. Dải đo trực tiếp của PicoScope 2000 và 3000E ở đầu vào 1 MΩ là ±20 V, bảo vệ quá áp ±100 V. Đó là ngưỡng chịu đựng, không phải dải đo.
- Nếu phần lớn công việc là đo 3 pha, tủ điện, biến tần ngay tại chỗ, máy cầm tay công nghiệp có kênh cách ly và cấp CAT phù hợp thường là lựa chọn hợp lý hơn. Máy USB kèm que vi sai phù hợp khi chỉ vài điểm đo cần cách ly.
Đọc thêm về cách chọn que đo đúng loại trong bài chọn que đo cho máy hiện sóng.

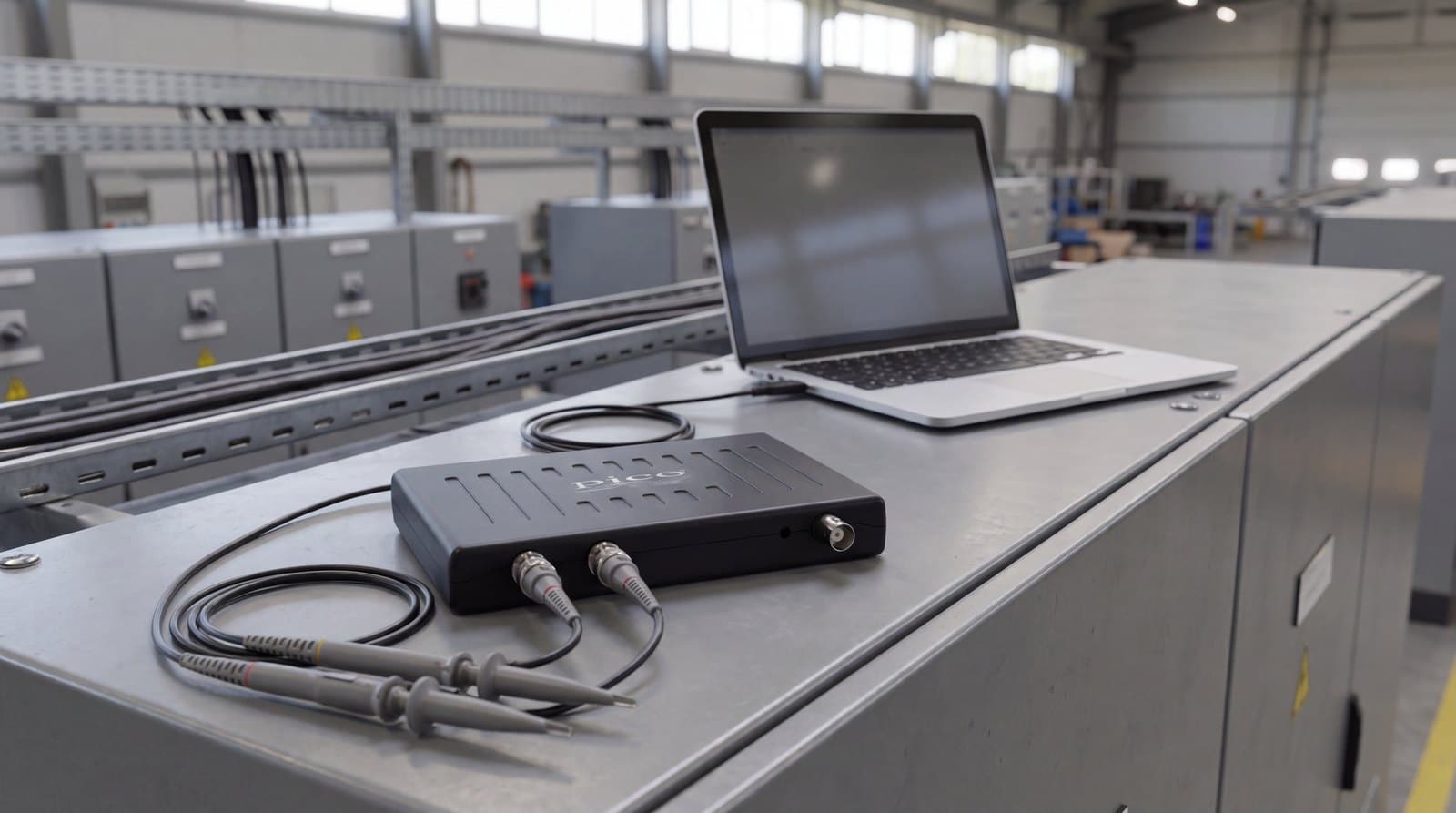

Khi nào máy hiện sóng USB kết nối máy tính là lựa chọn đúng
Máy USB thắng rõ trong các tình huống sau:
- Bạn vốn đã mang laptop theo, để cài firmware, đọc lỗi, chạy phần mềm cấu hình PLC hay lập báo cáo. Thêm một hộp dưới 0,2 kg, không cần nguồn rời, gần như không tăng tải.
- Bạn cần bằng chứng, không chỉ quan sát. Kết quả đo được lưu thành file, chụp ảnh, xuất CSV, gửi cho đồng nghiệp hoặc khách hàng ngay tại chỗ. Bạn có thể mở lại sau để so sánh trước và sau khi sửa.
- Bạn cần 4 kênh hoặc kênh logic. Máy mini thường chỉ 1–2 kênh. PicoScope 2000 có bản 4 kênh (2405A–2408B) và bản MSO 2 kênh tương tự + 16 kênh số.
- Bạn cần bắt lỗi thoáng qua. Bộ nhớ sâu và bộ đệm dạng sóng cho phép tua lại hàng nghìn lần kích phát, điều máy mini khó làm được.
- Bạn cần băng thông cao trong khối lượng nhỏ. Dòng PicoScope 3000E có 4 kênh, băng thông 100–500 MHz, lấy mẫu tới 5 GS/s, bộ nhớ tới 2 GS. Máy chỉ 221 × 173 × 30 mm, nặng dưới 0,7 kg, và chạy được chỉ bằng một cổng USB Type-C 3 A.
Nhược điểm thật của máy hiện sóng USB (và cách khắc phục)
- Phụ thuộc laptop. Laptop hết pin thì máy hiện sóng cũng ngừng. Khắc phục: sạc dự phòng có cổng USB-C công suất phù hợp, hoặc mang theo sạc laptop.
- Màn hình laptop loá ngoài trời. Khắc phục: đo trong bóng râm, hoặc dùng laptop có màn hình độ sáng cao.
- Thời gian khởi động dài hơn. Khắc phục: lưu sẵn cấu hình đo (settings) cho từng loại công việc trong PicoScope 7, mở lên là đúng thang đo, đúng kích phát.
- Không có núm vặn. Với người quen máy để bàn, thao tác chuột và phím tắt cần vài buổi để quen. Bù lại, phần mềm giống nhau trên mọi dòng PicoScope, nên học một lần là dùng được cho cả dòng lớn hơn.

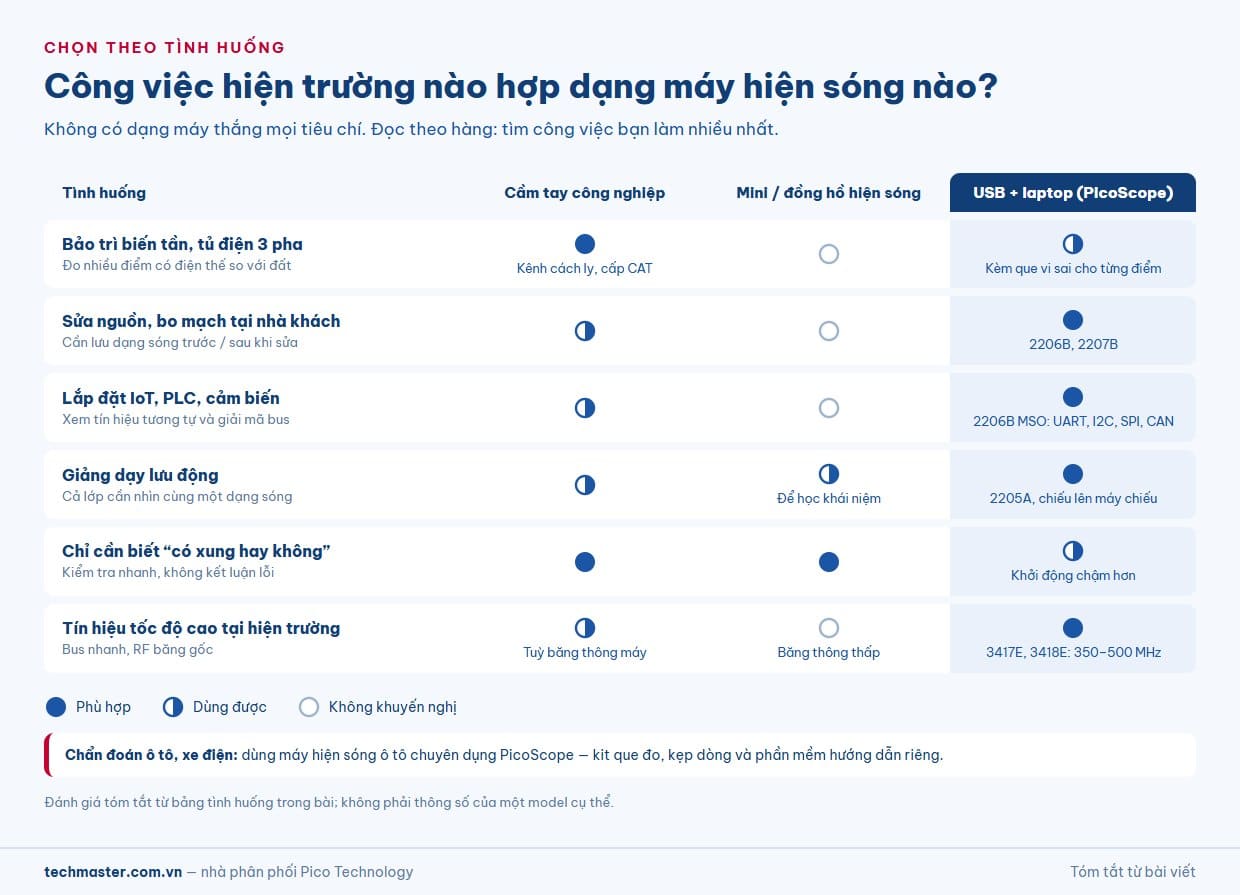

Chọn theo tình huống hiện trường
| Tình huống | Dạng máy phù hợp | Ghi chú |
|---|---|---|
| Bảo trì biến tần, động cơ, tủ điện 3 pha tại nhà máy | Cầm tay công nghiệp có kênh cách ly | Máy USB dùng được nếu kèm que vi sai cho từng điểm có điện thế |
| Sửa nguồn, bo mạch điều khiển tại nhà khách hàng | USB + laptop (PicoScope 2206B, 2207B) | Lưu dạng sóng trước và sau khi sửa làm bằng chứng cho khách |
| Lắp đặt IoT, PLC, cảm biến tại công trình | USB MSO (2206B MSO) | Vừa xem tín hiệu tương tự vừa giải mã UART, I2C, SPI, CAN |
| Giảng dạy lưu động, phòng thực hành di chuyển | USB + laptop (2205A) | Chiếu màn hình laptop lên máy chiếu cho cả lớp |
| Chỉ cần biết “có xung hay không” | Mini / đồng hồ hiện sóng | Không dùng để kết luận nguyên nhân lỗi |
| Kiểm tra tín hiệu tốc độ cao (bus, RF băng gốc) tại hiện trường | USB 3000E (3417E, 3418E) | 350–500 MHz, 4 kênh, dưới 0,7 kg |
| Chẩn đoán ô tô, xe điện | Máy hiện sóng ô tô chuyên dụng | Xem giải pháp chẩn đoán ô tô PicoScope (kit que đo, kẹp dòng, phần mềm hướng dẫn riêng) |
Nếu bạn đang cân nhắc cụ thể giữa một máy độc lập giá thấp, một máy USB tối giản và PicoScope 2000, bài FNIRSI 1014D, Hantek 6022BE hay PicoScope 2000 so sánh thông số chi tiết từng máy. Khi cần đo thêm điện áp, dòng điện tại hiện trường, đồng hồ vạn năng cầm tay vẫn là bạn đồng hành không thể thiếu, xem ví dụ Keysight U1253B.
5 câu hỏi trước khi mua máy hiện sóng di động
- Tôi có cần đo trực tiếp trên mạch điện lưới hoặc 3 pha không? Nếu thường xuyên, hãy ưu tiên kênh cách ly có cấp CAT. Nếu thỉnh thoảng, dùng que vi sai.
- Tôi có luôn mang laptop theo không? Nếu có, máy USB gần như không thêm tải.
- Tôi cần bao nhiêu kênh, có cần kênh logic và giải mã bus không?
- Tôi có cần lưu, gửi, báo cáo kết quả đo cho khách hàng hoặc hệ thống chất lượng không?
- Máy có bảo hành, hỗ trợ và hiệu chuẩn được tại Việt Nam không? Pico Technology bảo hành 5 năm cho máy hiện sóng thời gian thực, và Techmaster có các dịch vụ hiệu chuẩn đạt ISO/IEC 17025.
Các model PicoScope 2000 và 3000E nhắc tới trong bài
| Model | Kênh | Băng thông | Lấy mẫu tối đa | Bộ nhớ |
|---|---|---|---|---|
| PicoScope 2204A | 2 | 10 MHz | 100 MS/s | 8 kS |
| PicoScope 2205A | 2 | 25 MHz | 200 MS/s | 16 kS |
| PicoScope 2206B | 2 | 50 MHz | 500 MS/s | 32 MS |
| PicoScope 2207B | 2 | 70 MHz | 1 GS/s | 64 MS |
| PicoScope 2208B | 2 | 100 MHz | 1 GS/s | 128 MS |
| PicoScope 2405A | 4 | 25 MHz | 500 MS/s | 48 kS |
| PicoScope 2406B | 4 | 50 MHz | 1 GS/s | 32 MS |
| PicoScope 2407B | 4 | 70 MHz | 1 GS/s | 64 MS |
| PicoScope 2408B | 4 | 100 MHz | 1 GS/s | 128 MS |
| PicoScope 2205A MSO | 2 + 16 số | 25 MHz | 500 MS/s | 48 kS |
| PicoScope 2206B MSO | 2 + 16 số | 50 MHz | 1 GS/s | 32 MS |
| PicoScope 2207B MSO | 2 + 16 số | 70 MHz | 1 GS/s | 64 MS |
| PicoScope 2208B MSO | 2 + 16 số | 100 MHz | 1 GS/s | 128 MS |
| PicoScope 3415E | 4 | 100 MHz | 5 GS/s | 2 GS |
| PicoScope 3416E | 4 | 200 MHz | 5 GS/s | 2 GS |
| PicoScope 3417E | 4 | 350 MHz | 5 GS/s | 2 GS |
| PicoScope 3418E | 4 | 500 MHz | 5 GS/s | 2 GS |
| PicoScope 3415E MSO | 4 + 16 số | 100 MHz | 5 GS/s | 2 GS |
| PicoScope 3416E MSO | 4 + 16 số | 200 MHz | 5 GS/s | 2 GS |
| PicoScope 3417E MSO | 4 + 16 số | 350 MHz | 5 GS/s | 2 GS |
| PicoScope 3418E MSO | 4 + 16 số | 500 MHz | 5 GS/s | 2 GS |
Lấy mẫu tối đa khi chạy 1 kênh (thời gian thực). PicoScope 3000E: 5 GS/s và 2 GS ở chế độ 8 bit, 1 kênh. Ở chế độ 10 bit là 2,5 GS/s và 1 GS. Bộ nhớ chia chung cho các kênh đang bật. Nguồn: datasheet PicoScope 2000 Series và bảng thông số PicoScope 3000E, Pico Technology.
Xem chi tiết cách chọn model trong bài PicoScope 2000: chọn máy hiện sóng USB 2 hay 4 kênh và PicoScope 3000E 4 kênh 500 MHz. Ứng dụng trong phòng thí nghiệm và lớp học có ở bài máy hiện sóng USB cho phòng thí nghiệm và giảng dạy. Quy trình đo nguồn xung với 3000E có ở bài đo nguồn xung bằng máy hiện sóng. Toàn bộ giải pháp có tại trang Pico Technology Việt Nam.
Câu hỏi thường gặp
Máy hiện sóng USB có dùng được ngoài hiện trường không?
Có. PicoScope 2000 nặng dưới 0,2 kg và được cấp nguồn từ cổng USB của laptop, nên không cần nguồn điện rời. Điều cần lưu ý là các kênh dùng mass chung với laptop. Khi đo điểm có điện thế so với đất, hãy dùng que đo vi sai cao áp.
Máy hiện sóng mini có thay được máy hiện sóng thật không?
Máy mini phù hợp để kiểm tra nhanh có tín hiệu hay không, và để học. Với băng thông, bộ nhớ và kích phát hạn chế, máy khó dùng để bắt lỗi thoáng qua, giải mã bus hay đưa ra kết luận đo có thể lưu vết.
Cho laptop chạy pin thì có đo điện lưới bằng máy hiện sóng USB được không?
Không nên. Rút sạc không biến máy USB thành thiết bị đo cách ly có cấp an toàn. Vỏ laptop và cổng USB có thể mang điện thế nguy hiểm. Hãy dùng que đo vi sai cao áp, hoặc máy cầm tay có kênh cách ly được xếp hạng CAT phù hợp.
PicoScope 3000E có chạy bằng một cổng USB không?
Có, nếu cổng là USB Type-C cấp được 3 A. Nếu cổng không đủ dòng, máy dùng thêm bộ nguồn Type-C 5 V 3 A. Để truyền dữ liệu ở tốc độ đầy đủ, hãy cắm vào cổng USB 3.0 trở lên.
Máy hiện sóng cầm tay hay USB dễ hiệu chuẩn hơn?
Cả hai đều hiệu chuẩn được như máy để bàn. Techmaster hiệu chuẩn máy hiện sóng tại phòng thí nghiệm đạt ISO/IEC 17025. Máy mini và đồng hồ hiện sóng giá thấp thường không có quy trình hiệu chuẩn của nhà sản xuất.
