Phần mềm Automotive Software D3000AUTB cho Keysight InfiniiVision 3000A / 3000T / 3000G X-Series
Keysight D3000AUTB Automotive Software là gói phần mềm chuyên dụng cho lĩnh vực điện – điện tử ô tô, cho phép trigger, giải mã (decode) và phân tích các giao thức truyền thông ô tô phổ biến nhất hiện nay trên các dòng máy hiện sóng InfiniiVision 3000A, 3000T và 3000G X-Series.
Gói phần mềm này được thiết kế để hỗ trợ kỹ sư trong quá trình thiết kế, kiểm thử, debug và xác nhận hệ thống điện tử ô tô, từ powertrain đến body control và các hệ thống giám sát.
Các giao thức ô tô được hỗ trợ
Tùy theo dòng máy hiện sóng, phần mềm hỗ trợ các giao thức sau:
Trên InfiniiVision 3000T / 3000G X-Series
-
CAN
-
CAN FD
-
LIN
-
FlexRay
-
SENT
-
PSI5 (User-definable Manchester)
-
User-definable NRZ
-
CXPI
Hỗ trợ đầy đủ serial triggering, decoding, kết hợp:
-
Mask testing
-
Phân tích đáp tuyến tần số (Frequency Response Analysis / Bode Plot)
Lưu ý: Advanced Math đã được tích hợp sẵn trên tất cả máy 3000T/3000G X-Series.
Trên InfiniiVision 3000A X-Series
-
CAN
-
LIN
-
FlexRay
Bao gồm:
-
Serial triggering & decoding
-
Mask testing
-
Advanced math (tùy chọn)
Tính năng nổi bật
-
Trigger và giải mã giao thức ô tô dựa trên phần cứng (hardware-based architecture) cho tốc độ xử lý cao, độ trễ thấp
-
Hiển thị serial decode đồng bộ theo thời gian với dạng sóng tín hiệu (time-correlated waveform)
-
Hỗ trợ trigger và decode CAN, CAN FD, LIN bằng file .dbc và / hoặc .ldf, giúp phân tích dữ liệu trực quan và chính xác
-

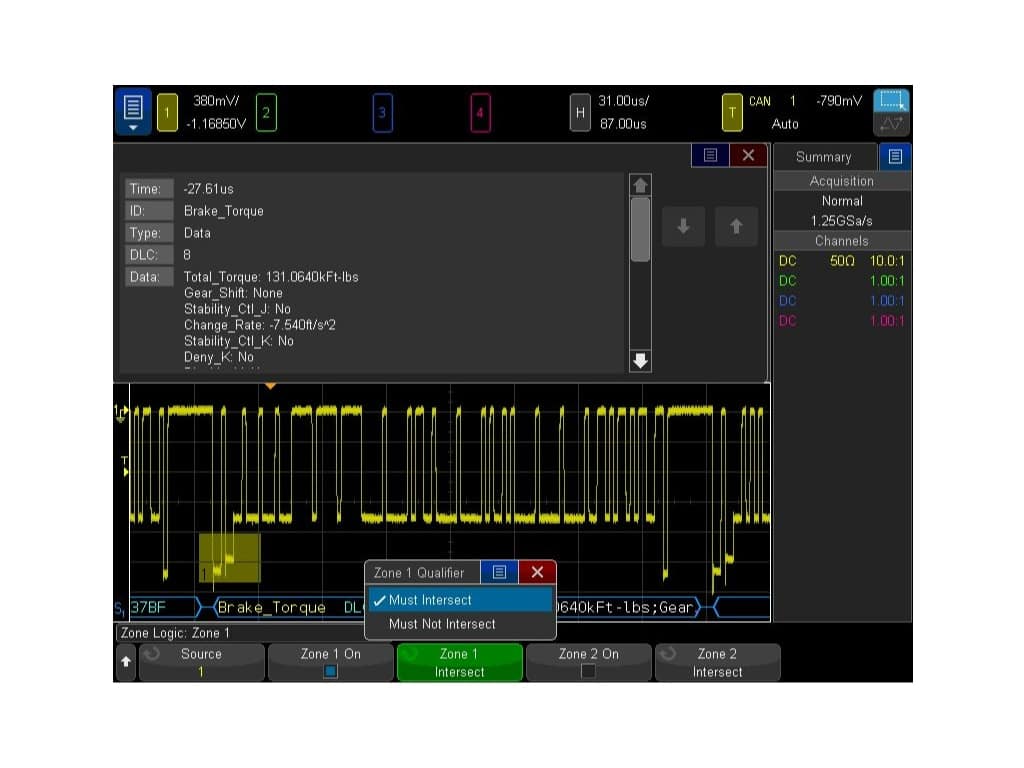

CAN & CAN FD eye-diagram mask testing, hỗ trợ tải và sử dụng mask nhiều vùng theo tiêu chuẩn ngành
-
Thống kê pass / fail chi tiết cho các bài kiểm tra mask
-
Hỗ trợ debug hiệu quả các lỗi truyền thông phức tạp trong hệ thống điện tử ô tô
Lợi ích cho kỹ sư và phòng lab
-
Rút ngắn thời gian debug bus truyền thông ô tô
-
Phát hiện sớm lỗi tín hiệu, lỗi timing và sai lệch chuẩn giao thức
-
Đảm bảo độ tin cậy và tuân thủ tiêu chuẩn trong thiết kế ECU
-
Phù hợp cho R&D, validation, production test và phân tích lỗi sau sản xuất
Khả năng tương thích
-
InfiniiVision 3000A X-Series
-
InfiniiVision 3000T X-Series
-
InfiniiVision 3000G X-Series
Tính năng nổi bật của Keysight D3000AUTB
- Với máy hiện sóng InfiniiVision 3000T/G X-Series, gói này mở trigger và giải mã serial CAN, CAN FD, LIN, FlexRay, SENT, PSI5 (Manchester tuỳ định nghĩa), NRZ tuỳ định nghĩa và CXPI, kèm mask test và phân tích đáp ứng tần số (Bode plot). Trigger và giải mã bus CAN, CAN FD, LIN theo ký hiệu bằng file .dbc và/hoặc .ldf. Toán nâng cao vốn có sẵn tiêu chuẩn trên mọi máy 3000T/G X-Series
- Với máy hiện sóng InfiniiVision 3000A X-Series, gói này mở trigger và giải mã serial CAN, LIN, FlexRay, kèm tuỳ chọn mask test và toán nâng cao
- Theo Keysight, đây là giải pháp máy hiện sóng có thông lượng nhanh nhất để trigger và phân tích bus serial ô tô, nhờ kiến trúc dựa trên phần cứng
- Giải mã serial trên màn hình, đồng bộ thời gian với dạng sóng dữ liệu
- Mask test giản đồ mắt CAN và CAN FD, dễ dàng tải mask nhiều vùng và cấu hình theo tiêu chuẩn ngành (file mask và ghi chú ứng dụng tải trên trang Keysight)
- Thống kê đạt/không đạt chi tiết từ mask test
Nguồn: trang sản phẩm chính hãng Keysight (https://www.keysight.com/us/en/product/D3000AUTB/automotive-software-3000a-t-x-series.html)
