Keysight S97010B — Phần mềm phân tích miền thời gian

Keysight S97010B – Phần mềm phân tích miền thời gian (Time Domain Analysis) cho VNA

Keysight S97010B là mô-đun phần mềm phân tích miền thời gian (Time Domain Analysis) được thiết kế cho các kỹ sư RF, viễn thông và phòng R&D đòi hỏi khả năng đánh giá chi tiết phản hồi xung của linh kiện và mạch cao tần. Công cụ này cho phép chuyển đổi dữ liệu từ miền tần số sang miền thời gian và ngược lại, giúp phát hiện chính xác vị trí lỗi, phản xạ và suy hao trong các hệ thống RF.

S97010B hoạt động như một hệ TDR mô phỏng (Time Domain Reflectometry) dựa trên phép biến đổi toán học, mang lại độ chính xác cao hơn so với phương pháp kích xung truyền thống.

Điểm Nổi Bật

Đo miền thời gian chính xác cao

• Đáp ứng phản xạ (reflection) và truyền dẫn (transmission) được hiệu chỉnh sai số hoàn toàn

• Tăng độ tin cậy của dữ liệu đo

Gating – Loại bỏ phản xạ không mong muốn

• Cho phép loại bỏ tín hiệu không mong muốn từ fixture, adapter, cáp test

• Tập trung phân tích đúng vùng DUT (Device Under Test)

Biến đổi linh hoạt giữa hai miền

• Chuyển đổi tần số → thời gian

• Chuyển đổi thời gian → tần số

Tối ưu cho tinh chỉnh bộ lọc

• Đặc biệt hiệu quả khi tuning bộ lọc cộng hưởng khoang (cavity resonator filters)

• Phù hợp nhiều loại filter RF

Tương thích rộng

• Tương thích với toàn bộ USB Vector Network Analyzer (VNA)

• Hỗ trợ dòng Keysight Streamline Series VNA

Nguyên lý hoạt động

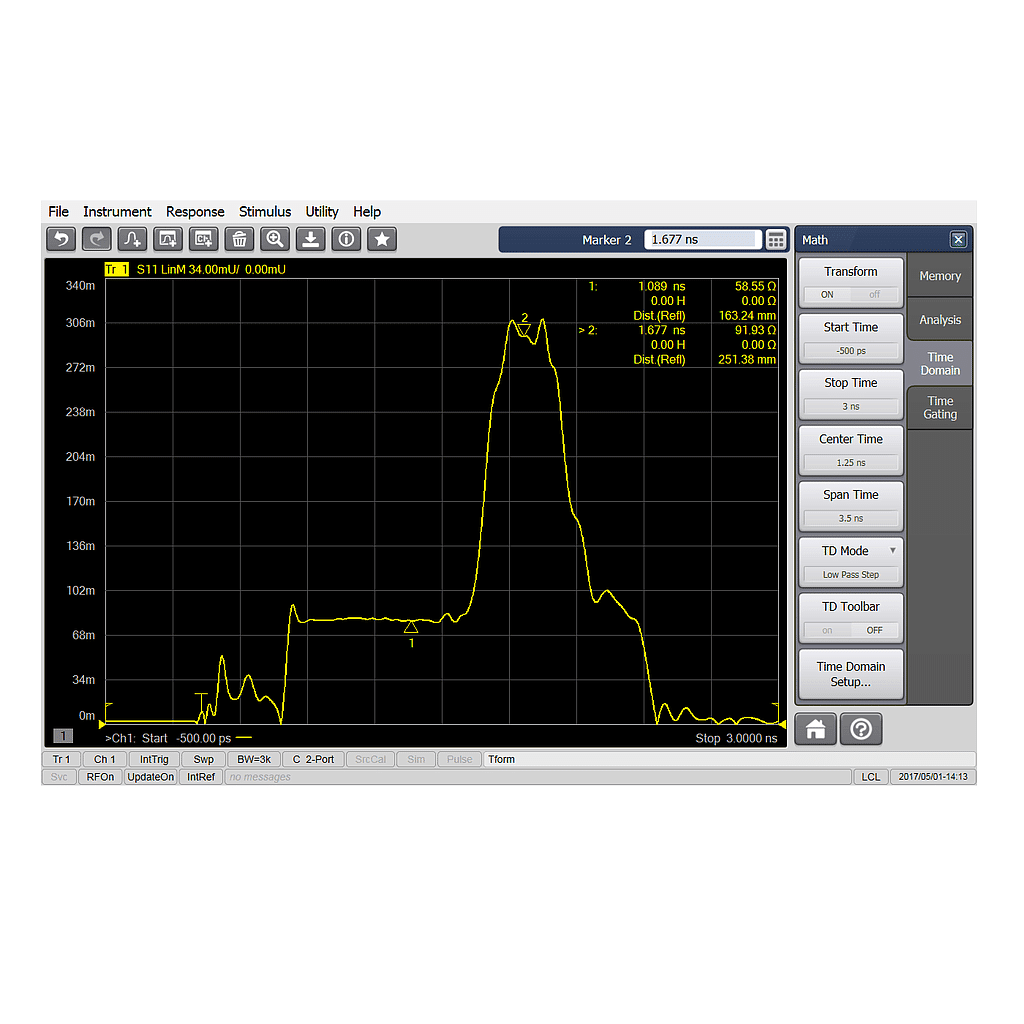

Không giống phương pháp TDR truyền thống (phát xung bước hoặc xung nhọn), S97010B thực hiện quét tần số (swept frequency), sau đó dùng biến đổi toán học để hiển thị dữ liệu theo dạng TDR-like trên miền thời gian. Cách tiếp cận này giúp đạt độ phân giải cao hơn và giảm nhiễu đo.

Bộ sản phẩm bao gồm

• License phần mềm Keysight S97010B Time Domain Analysis

• Tài liệu hướng dẫn cài đặt

• Quyền truy cập hỗ trợ kỹ thuật từ Keysight

Ứng dụng tiêu biểu

• Phân tích phản xạ và suy hao trong cáp RF, connector, antenna feedline

• Phát hiện lỗi đứt cáp, mismatch trở kháng

• Tối ưu hóa bộ lọc RF / microwave

• Phân tích DUT trong thiết kế mạch cao tần
