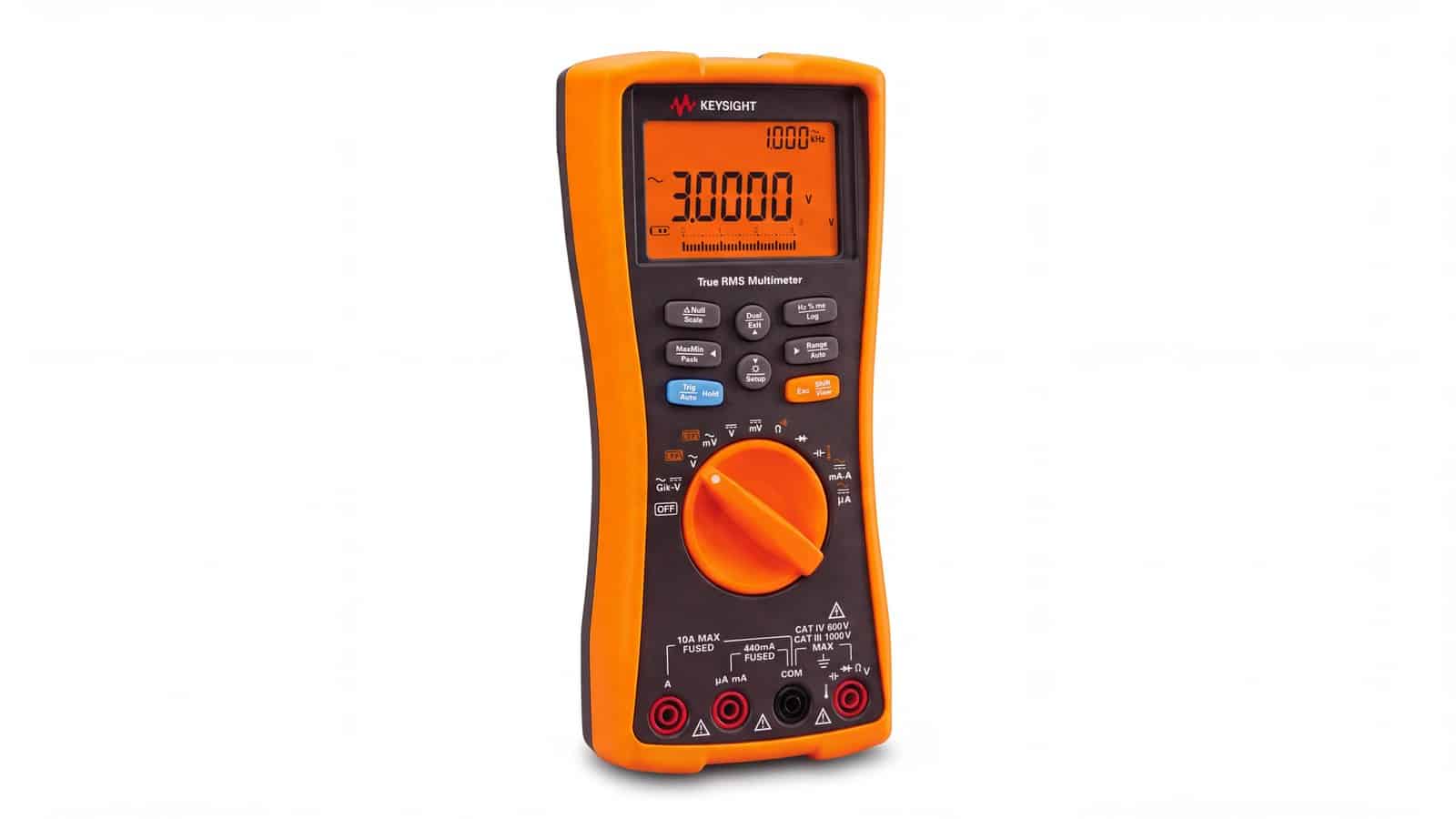

Keysight U1271A là đồng hồ vạn năng cầm tay 30.000 count thuộc dòng U1270, đo True RMS AC, an toàn CAT III 1000 V / CAT IV 600 V và vỏ đạt chuẩn IP54 chống bụi, chống nước bắn. Bài này đi theo từng ngành: sản xuất và bảo trì điện tử, điện – HVAC hiện trường, R&D và đào tạo, chỉ ra chức năng nào được dùng và giới hạn nào cần biết trước. Lưu ý: Keysight đã chuyển U1271A sang trạng thái ngừng sản xuất (Discontinued); phần cuối bài bàn cách xử lý. Mọi con số lấy từ data sheet dòng U1270 và sổ tay U1271A/U1272A của Keysight.
Keysight U1271A: nền tảng chung trước khi chia theo ngành
Theo data sheet dòng U1270 của Keysight, U1271A đo điện áp tới 1000 V AC và DC, dòng điện tới 10 A (chịu 20 A trong 30 giây), điện trở tới 100 MΩ, cộng thêm tần số, điện dung, nhiệt độ, thông mạch và kiểm tra diode. Độ chính xác DCV cơ bản là 0,05% + 2 count, băng thông AC 20 kHz, tốc độ đo khoảng 7 lần/giây cho điện áp và dòng điện.
Về độ bền, máy hoạt động từ –20 đến 55 °C, ở độ cao tới 3000 m, chạy bằng 4 pin AAA với thời lượng tới 300 giờ (pin alkaline, đo DCV). Kích thước 92 × 207 × 59 mm, nặng 518 g kèm pin.
U1271A thông số chính theo data sheet Keysight
| Hạng mục | Keysight U1271A |
|---|---|
| Hiển thị | 30.000 count, LCD có đèn nền |
| True RMS | AC (U1272A/U1273A là AC+DC) |
| Điện áp DC / AC | 300 mV – 1000 V; DCV cơ bản 0,05% + 2 count |
| Băng thông AC | 20 kHz |
| Dòng điện | tới 10 A (20 A trong 30 s) |
| Điện trở | tới 100 MΩ |
| Điện dung | 10 nF – 10 mF |
| Nhiệt độ | cặp nhiệt K, –200 đến 1372 °C |
| Ghi dữ liệu | 200 điểm (ghi tay 100 điểm) |
| An toàn / bảo vệ | CAT III 1000 V / CAT IV 600 V; IP54 |
Cần nói rõ: một số trang mô tả U1271A là IP67. Tài liệu Keysight ghi IP54 cho toàn dòng U1270; IP67 là mức của dòng U1280. Nếu công việc của bạn có nguy cơ ngâm nước, đây là khác biệt đáng kể.

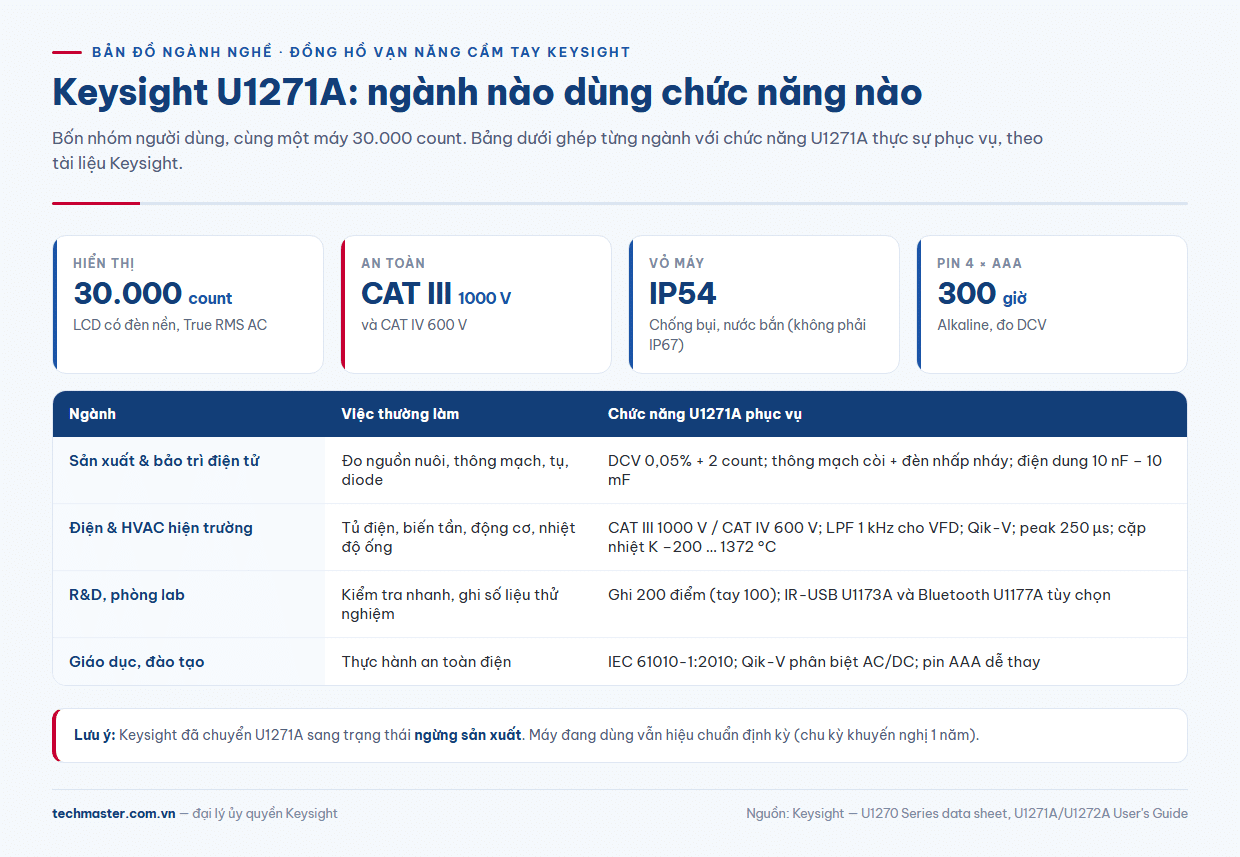

Ngành sản xuất và bảo trì thiết bị điện tử
Trên dây chuyền lắp ráp và ở bộ phận sửa chữa, kỹ thuật viên cần đo nhanh nguồn nuôi, kiểm tra thông mạch, điện trở, diode và tụ điện. U1271A đáp ứng các việc này với độ phân giải 30.000 count, đủ để đọc sai lệch mức millivolt trên đường nguồn 3,3 V hoặc 5 V ở dải 3 V/30 V.
- Thông mạch có cảnh báo bằng đèn: ngoài còi, đèn nền nhấp nháy khi mạch thông (tính năng Keysight chỉ ghi cho U1271A và U1272A). Ở xưởng ồn, mắt nhìn đèn nhanh hơn tai nghe còi.
- Điện dung 10 nF – 10 mF: kiểm tra tụ lọc nguồn khi nghi ngờ tụ khô, độ chính xác 1% + 2 ở hầu hết các dải.
- Tốc độ đo điện trở và diode khoảng 14 lần/giây: phù hợp dò điểm liên tục trên bo mạch.
Giới hạn cần biết: U1271A không có Smart Ω (bù điện áp dư khi đo điện trở) và không có chế độ ZLOW. Nếu thường xuyên đo điện trở trên mạch còn điện áp rò, U1272A trong cùng dòng có các chức năng này.
Dịch vụ điện, tủ điều khiển và HVAC hiện trường

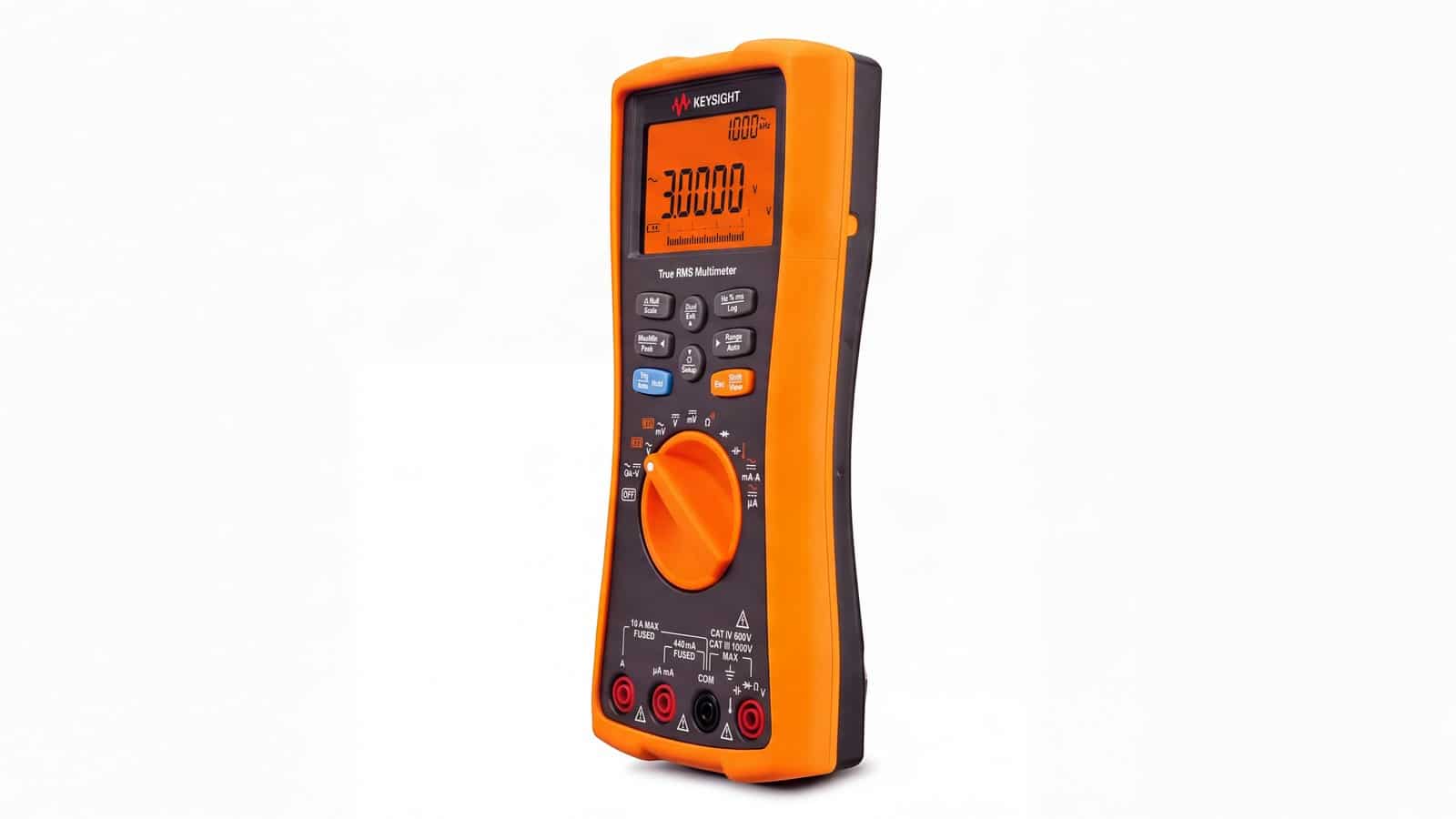

Mức an toàn CAT III 1000 V / CAT IV 600 V cho phép đo ở tủ phân phối và phía đầu nguồn cấp. Vỏ IP54 chống bụi và nước bắn, phù hợp phòng máy, mái nhà đặt dàn nóng hay hầm kỹ thuật.
Ba chức năng đáng chú ý cho kỹ thuật viên hiện trường:
- Low Pass Filter 1 kHz: Keysight thiết kế LPF để đo ngõ ra biến tần (VFD) của động cơ, loại bỏ nhiễu và hài tần cao để số đọc ổn định hơn. Quạt, bơm và máy nén trong hệ HVAC thường chạy qua biến tần.
- Qik-V (chỉ có trên U1271A): theo sổ tay Keysight, Qik-V hiển thị đồng thời điện áp AC trên màn chính và DC trên màn phụ, giúp nhận ra điểm đo đang có AC, DC hay cả hai trước khi chọn chức năng đo chính xác.
- Peak detect 250 µs: bắt quá độ khi khởi động động cơ.
Với HVAC, cặp nhiệt K đi kèm theo máy cho phép đo nhiệt độ ống gas, gió cấp, gió hồi trong dải –200 đến 1372 °C, độ chính xác 1% số đọc + 1 °C (chưa tính sai số đầu dò). Máy vận hành tới độ cao 3000 m, hữu ích cho công trình vùng cao.
Phòng R&D và phòng thí nghiệm
Trong phòng R&D, đồng hồ cầm tay thường là máy thứ hai bên cạnh DMM để bàn, dùng kiểm tra nhanh hoặc theo dõi thử nghiệm. Hai điểm hữu ích:
- Ghi dữ liệu 200 điểm (theo khoảng thời gian hoặc theo sự kiện) và 100 điểm ghi tay, tải về máy tính bằng cáp IR-USB U1173A tùy chọn và phần mềm GUI Data Logging.
- Bluetooth qua bộ chuyển U1177A tùy chọn: theo dõi và ghi số liệu từ xa trên thiết bị Android hoặc PC Windows, giữ người đo cách xa điểm nguy hiểm.
Giới hạn: 200 điểm nhỏ hơn nhiều so với 10.000 điểm của U1272A/U1273A; True RMS chỉ là AC và băng thông AC 20 kHz, nên tín hiệu AC có thành phần DC hoặc tần số cao hơn nên đo bằng máy để bàn.
Giáo dục và đào tạo kỹ thuật
Ở trường nghề, yếu tố quan trọng là an toàn và dễ dùng. U1271A đạt chuẩn IEC 61010-1:2010 và IEC 61010-2-033:2012, có cảnh báo thông mạch rõ. Qik-V giúp học viên thấy ngay điểm đo có AC hay DC trước khi chọn thang. Pin AAA dễ thay, tới 300 giờ sử dụng.
Đồng hồ vạn năng cầm tay Keysight U1271A đã ngừng sản xuất: nên làm gì?
Keysight ghi U1271A ở trạng thái Discontinued. Với đơn vị đang có máy, U1271A vẫn dùng được bình thường; Keysight khuyến nghị chu kỳ hiệu chuẩn một năm, và Techmaster có phòng hiệu chuẩn đạt ISO/IEC 17025 để duy trì độ tin cậy của số đọc. Với đơn vị mua mới, tài liệu Keysight mà chúng tôi truy cập được không nêu đích danh một model thay thế, vì vậy nên chọn theo nhu cầu:
- Cần ZLOW, Smart Ω, True RMS AC+DC hoặc bộ nhớ lớn: xem các model khác trong dòng U1270, tham khảo bài Keysight U1273A trong các ngành.
- Cần chống nước cao hơn IP54: xem dòng U1280 đạt IP67, ví dụ bài Keysight U1281A trong các ngành công nghiệp.
Thông tin chi tiết về máy, hiện trạng hàng và phụ kiện có trên trang đồng hồ vạn năng cầm tay Keysight U1271A. Bạn cũng có thể xem toàn bộ danh mục thiết bị đo tại trang Keysight của Techmaster.
U1271A giá và cách nhận tư vấn
U1271A giá phụ thuộc vào tình trạng hàng (model đã ngừng sản xuất), phụ kiện đi kèm như cáp IR-USB U1173A hoặc bộ Bluetooth U1177A, và nhu cầu hiệu chuẩn. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, vì vậy vui lòng liên hệ báo giá để nhận tư vấn về U1271A hoặc model phù hợp đang sản xuất. Xem thêm tại trang Keysight U1271A chính hãng.
Câu hỏi thường gặp
Keysight U1271A có chống nước IP67 không?
Không. Theo data sheet Keysight, toàn dòng U1270 (gồm U1271A) đạt IP54, chống bụi và nước bắn. IP67 là mức của dòng U1280.

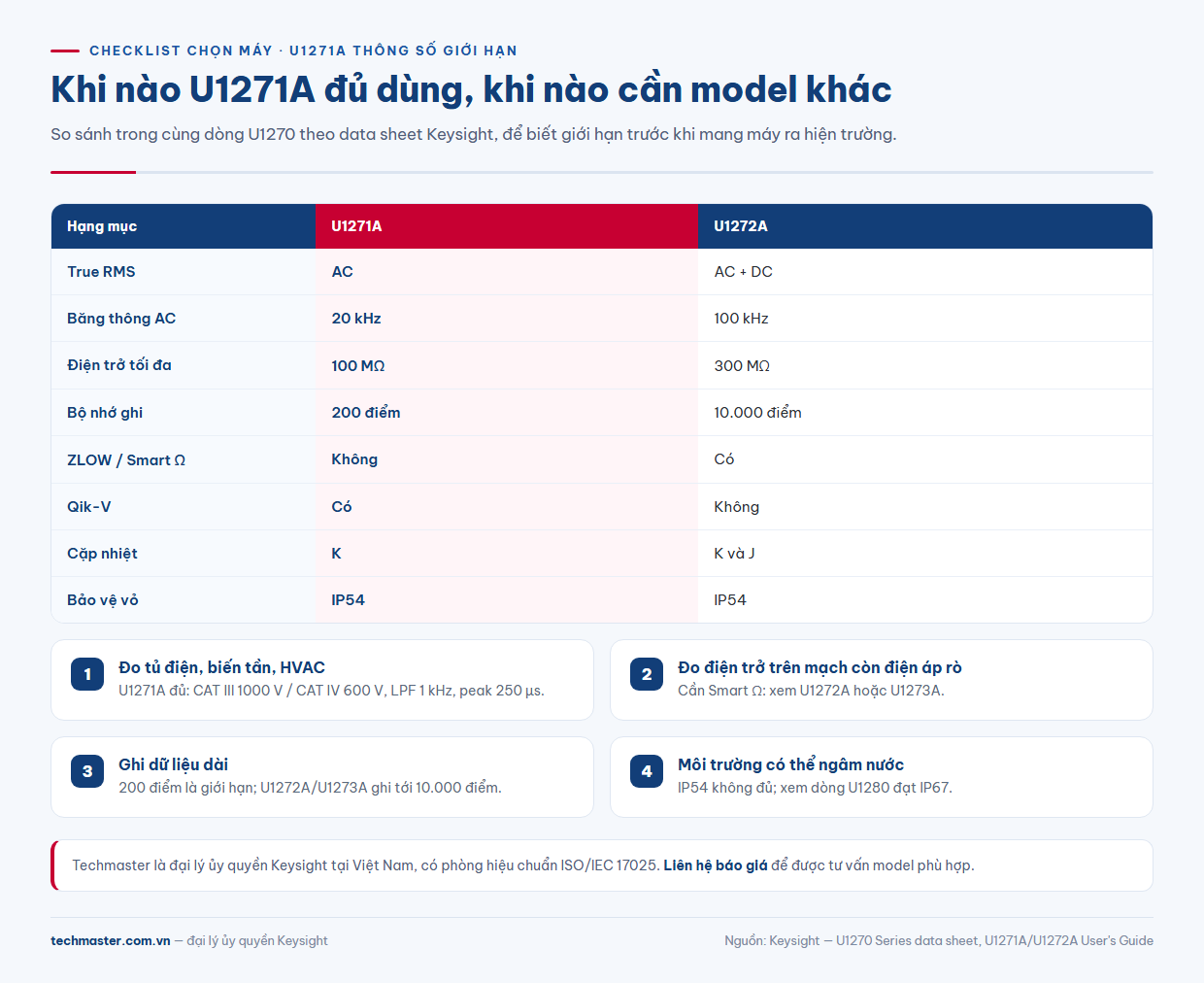

U1271A khác U1272A ở điểm nào?
U1271A đo True RMS AC, băng thông AC 20 kHz, điện trở tới 100 MΩ, ghi 200 điểm và có Qik-V. U1272A đo True RMS AC+DC, băng thông AC 100 kHz, điện trở tới 300 MΩ, ghi 10.000 điểm, có thêm ZLOW và Smart Ω.
U1271A còn được sản xuất không?
Không. Keysight đã chuyển U1271A sang trạng thái ngừng sản xuất. Máy đang dùng vẫn có thể hiệu chuẩn định kỳ; khi mua mới, hãy liên hệ Techmaster để được tư vấn model thay thế theo nhu cầu.
