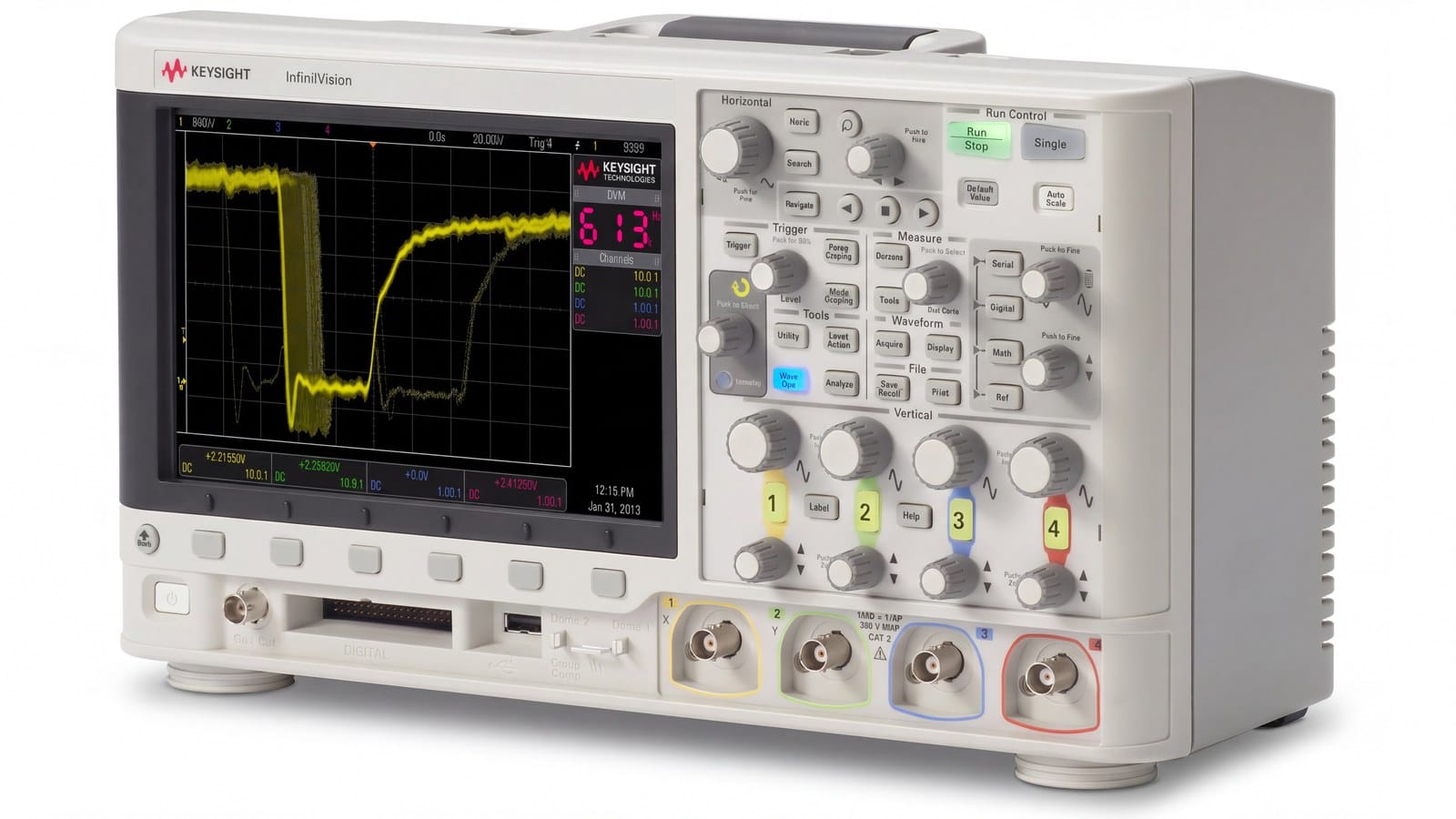

Keysight MSOX2004A là máy hiện sóng tín hiệu hỗn hợp (MSO) 70 MHz với 4 kênh tương tự và 8 kênh số, thuộc dòng InfiniiVision 2000 X-Series. Trong cùng họ, Keysight còn bán DSOX2004A (cùng 70 MHz, không có kênh số), MSOX2014A (100 MHz) và MSOX2024A (200 MHz), đều 4 + 8 kênh. Bốn máy trông gần như giống hệt nhau trên bàn đo, nên câu hỏi thật sự là: bạn đang trả tiền cho băng thông hay cho kênh số? Bài này đặt MSOX2004A cạnh ba model đó bằng bảng quyết định, chỉ dùng số liệu từ trang sản phẩm và data sheet 5990-6618EN của Keysight.
Keysight MSOX2004A đứng ở đâu trong 2000X-Series Keysight?

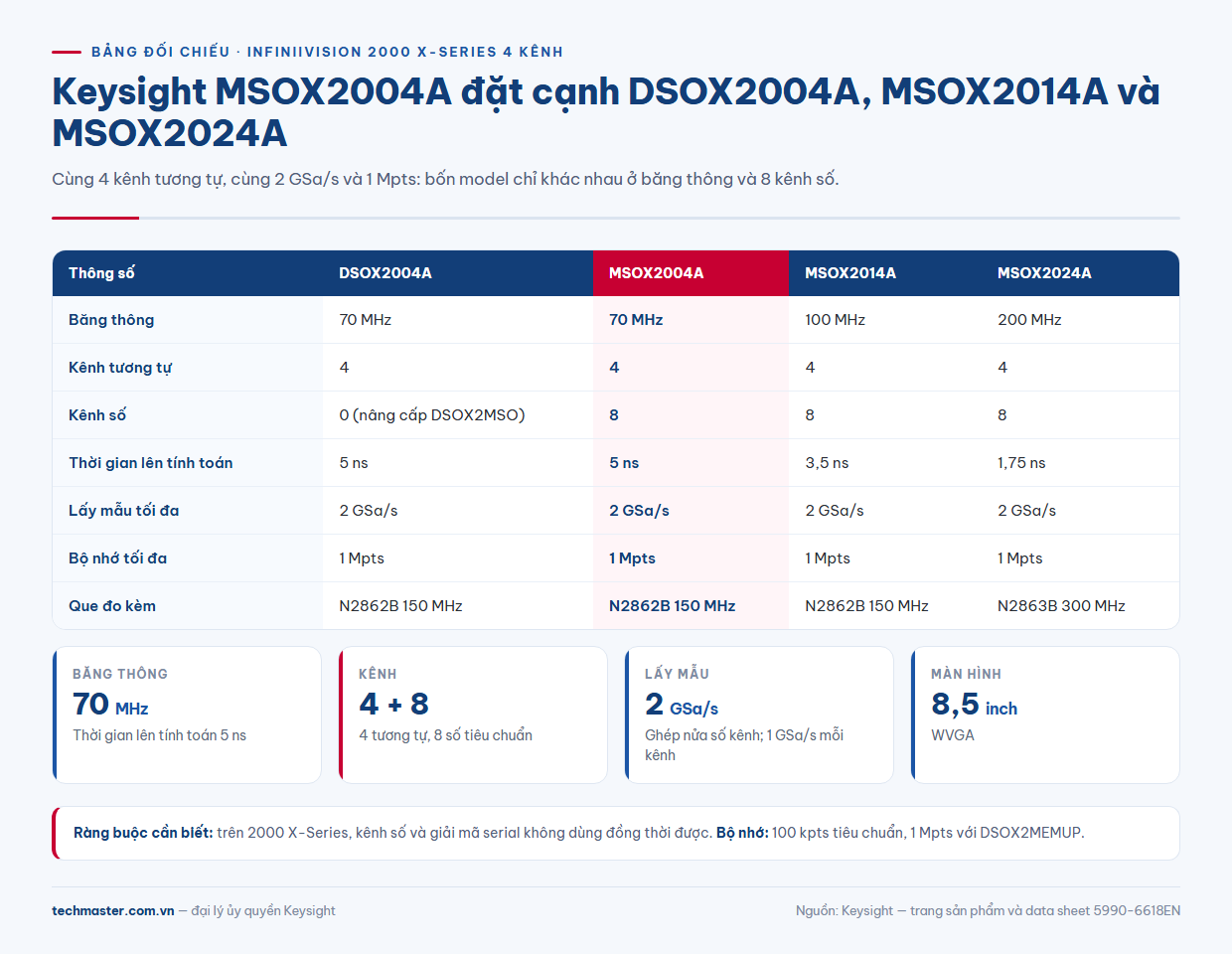

Dòng 2000X-Series Keysight được chia theo ba trục: băng thông (70, 100, 200 MHz), số kênh tương tự (2 hoặc 4) và có hay không 8 kênh số. Tiền tố DSOX là máy hiện sóng số thuần, MSOX là bản có sẵn kênh số. MSOX2004A là điểm giao của “4 kênh” và “MSO” ở mức băng thông thấp nhất. Trên trang sản phẩm, bốn model 4 kênh công bố như sau:
| Model | Băng thông | Kênh tương tự | Kênh số | Lấy mẫu tối đa | Bộ nhớ tối đa |
|---|---|---|---|---|---|
| DSOX2004A | 70 MHz | 4 | 0 | 2 GSa/s | 1 Mpts |
| MSOX2004A | 70 MHz | 4 | 8 | 2 GSa/s | 1 Mpts |
| MSOX2014A | 100 MHz | 4 | 8 | 2 GSa/s | 1 Mpts |
| MSOX2024A | 200 MHz | 4 | 8 | 2 GSa/s | 1 Mpts |
Bảng cho thấy ngay: tốc độ lấy mẫu, bộ nhớ và màn hình giống nhau ở cả bốn máy. Khác biệt duy nhất giữa MSOX2004A và DSOX2004A là 8 kênh số; khác biệt duy nhất giữa MSOX2004A với MSOX2014A và MSOX2024A là băng thông. Vì vậy quyết định chọn máy chỉ gồm hai câu hỏi, và phần dưới đây trả lời từng câu.
MSOX2004A thông số: những con số cần đọc kỹ
Trang sản phẩm Keysight và data sheet 5990-6618EN cho các thông số chính của MSOX2004A:
- Băng thông 70 MHz, thời gian lên tính toán (10–90%) 5 ns; dải cơ sở thời gian 5 ns/div đến 50 s/div.
- Lấy mẫu 2 GSa/s khi ghép nửa số kênh, 1 GSa/s mỗi kênh khi dùng đủ 4 kênh. ADC 8 bit.
- Bộ nhớ tối đa 1 Mpts. Data sheet ghi 100 kpts tiêu chuẩn và nâng lên 1 Mpts bằng tùy chọn DSOX2MEMUP, nên cần xác nhận cấu hình khi đặt hàng.
- Tốc độ cập nhật 200.000 dạng sóng/giây theo trang sản phẩm hiện tại; bản data sheet cũ hơn ghi trên 50.000, vì vậy con số phụ thuộc phiên bản và cấu hình.
- Đầu vào 1 MΩ ±2% (11 pF), độ nhạy 1 mV/div đến 5 V/div; que đo kèm theo N2862B 150 MHz 10:1.

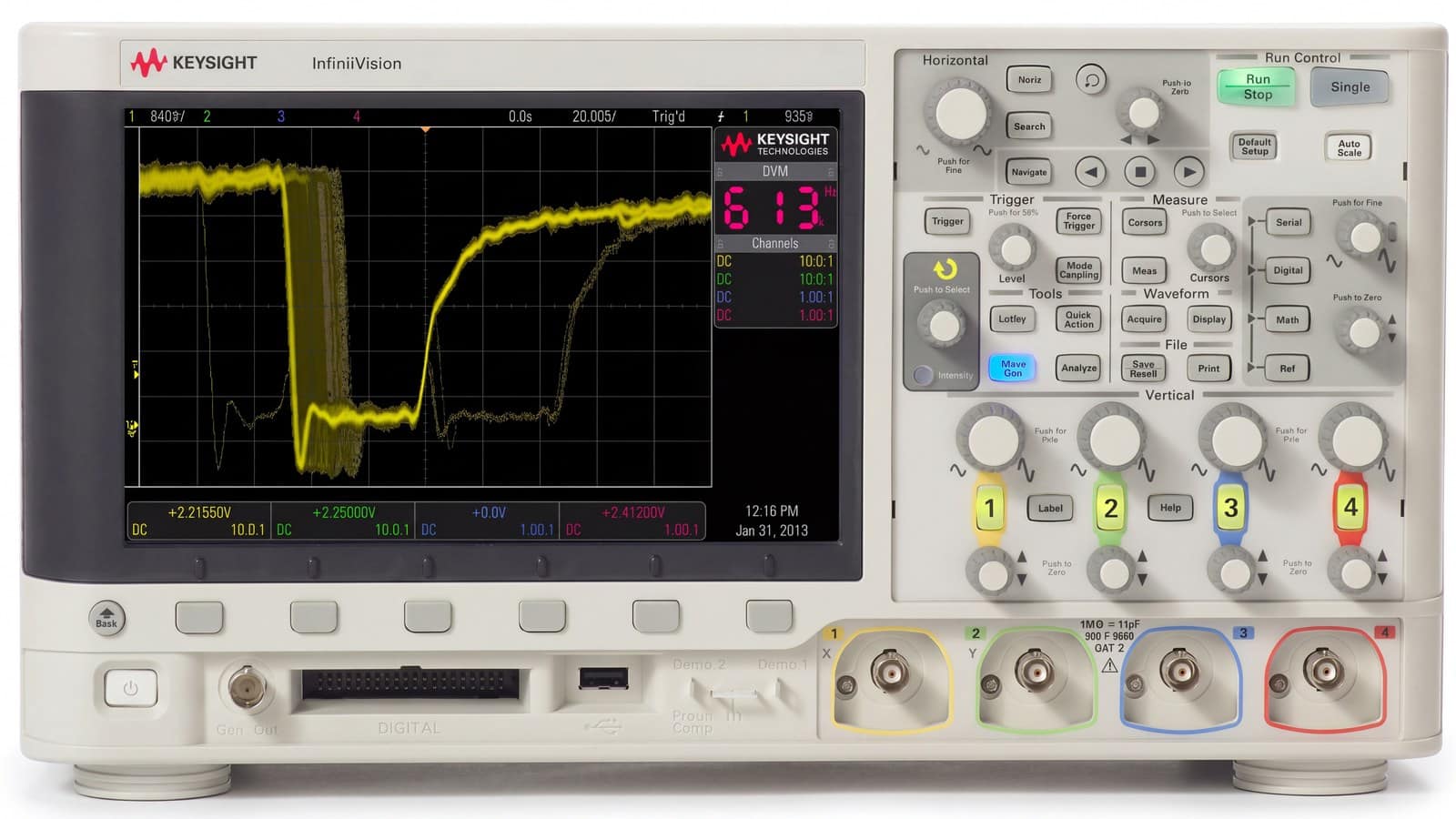

- Màn hình 8,5 inch WVGA.
Một ràng buộc quan trọng mà nhiều bảng thông số bỏ qua: trên 2000 X-Series, kênh số và giải mã giao thức serial không dùng đồng thời được. Nếu bạn định vừa xem 8 đường logic vừa giải mã I²C trên cùng một lần bắt, cần tính lại.

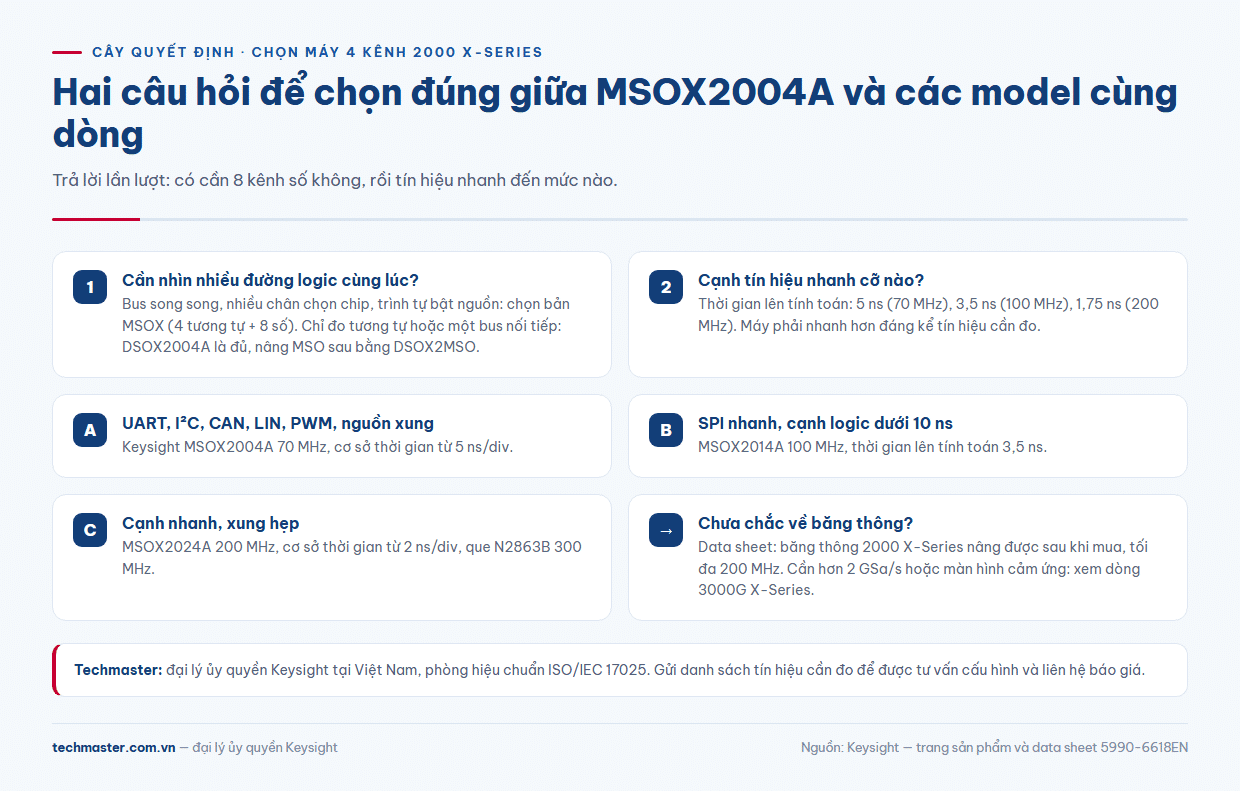

Câu hỏi 1: có cần 8 kênh số không?
Kênh số đáng tiền khi bạn cần quan sát nhiều đường logic cùng lúc với tín hiệu tương tự: bus song song 8 bit, chân chọn chip của nhiều thiết bị SPI, tín hiệu điều khiển PWM của bộ nguồn nhiều pha, hay trình tự bật nguồn của vi điều khiển. Với 4 kênh tương tự cộng 8 kênh số, MSOX2004A cho tổng cộng 12 đường tín hiệu trên một trục thời gian.
Ngược lại, nếu công việc chủ yếu là đo tín hiệu tương tự hoặc giải mã một bus nối tiếp, DSOX2004A là đủ. Data sheet xác nhận DSOX2004A có thể nâng cấp thêm 8 kênh số sau khi mua bằng tùy chọn DSOX2MSO, nên chọn DSOX không phải là đóng cửa vĩnh viễn. Nếu đã chọn MSO, bài ngưỡng logic và độ lệch thời gian giữa kênh số với kênh tương tự giúp đọc đúng kết quả.
Câu hỏi 2: 70 MHz có đủ, hay cần 100 hoặc 200 MHz?
Quy tắc thực hành: băng thông máy hiện sóng nên gấp khoảng 3 đến 5 lần tần số cơ bản của tín hiệu số, hoặc đủ để thời gian lên của máy nhỏ hơn đáng kể thời gian lên của tín hiệu. Theo data sheet, thời gian lên tính toán là 5 ns ở 70 MHz, 3,5 ns ở 100 MHz và 1,75 ns ở 200 MHz.
- Giữ MSOX2004A (70 MHz) khi đo UART, I²C, CAN, LIN, SPI tốc độ thấp, PWM điều khiển động cơ hay nguồn xung tần số chuyển mạch vài trăm kHz.
- Lên MSOX2014A (100 MHz) khi SPI chạy vài chục MHz hoặc cạnh tín hiệu dưới 10 ns cần đo tương đối chính xác.
- Lên MSOX2024A (200 MHz) khi cần đo thời gian lên của cạnh logic nhanh, xung hẹp hoặc nhiễu chuyển mạch tần số cao. Model 200 MHz kèm que N2863B 300 MHz và cơ sở thời gian nhanh nhất 2 ns/div. Bài so sánh MSOX2024A trong dòng 2000X phân tích tầng này.
Data sheet cũng xác nhận băng thông 2000 X-Series nâng được sau khi mua, tối đa 200 MHz. Vì thế nhiều phòng lab chọn máy hiện sóng MSOX2004A trước, khi dự án cần nhanh hơn thì nâng băng thông thay vì mua máy mới. Mã tùy chọn và điều kiện nâng cấp cụ thể nên xác nhận khi báo giá.
Tùy chọn mở rộng dùng chung cho cả dòng
Mọi model 4 kênh trong bảng đều dùng chung danh sách tùy chọn theo data sheet 5990-6618EN, nên phần mở rộng không phải là lý do để chọn model này thay model kia:
- DSOX2WAVEGEN: máy phát hàm tích hợp 20 MHz.
- DSOXDVM: vôn kế số 3 chữ số và bộ đếm tần số.
- DSOX2EMBD, DSOX2COMP, DSOX2AUTO: kích hoạt và giải mã I²C/SPI, RS232/UART, CAN/LIN.
- DSOX2MASK, DSOX2SGM, DSOX2MEMUP: kiểm tra mặt nạ, bộ nhớ phân đoạn, nâng bộ nhớ lên 1 Mpts.
Lưu ý: trên MSOX2004A, 8 kênh số là trang bị tiêu chuẩn chứ không phải tùy chọn nâng cấp như một số bảng thông số đang ghi.
MSOX2004A còn được sản xuất không?
Tại thời điểm viết bài (tháng 9/2026), trang sản phẩm Keysight vẫn liệt kê MSOX2004A là model hiện hành trong nhóm Essential Benchtop Oscilloscopes, không có thông báo ngừng sản xuất và không chỉ định model thay thế. Trang hỗ trợ vẫn cập nhật firmware. Keysight có giới thiệu InfiniiVision 3000G X-Series là thế hệ mới hơn với màn hình cảm ứng, nhưng đó là hướng nâng cấp chứ không phải thông báo EOL cho 2000X. Nếu dự án cần tốc độ lấy mẫu và bộ nhớ vượt mức 2 GSa/s và 1 Mpts, hãy xem so sánh MSOX3054G trong dòng 3000G X-Series.
MSOX2004A giá và cách nhận báo giá đúng cấu hình
MSOX2004A giá phụ thuộc vào cấu hình đi kèm: bộ nhớ tiêu chuẩn hay đã có DSOX2MEMUP, có WaveGen, DVM, gói giải mã serial hay không, cùng dịch vụ hiệu chuẩn ban đầu. Vì vậy Techmaster không niêm yết một con số cố định; vui lòng liên hệ báo giá kèm danh sách tín hiệu cần đo để được đề xuất đúng model và tùy chọn.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025 để hiệu chuẩn và kiểm định máy hiện sóng sau bán hàng. Xem thêm các dòng thiết bị khác tại trang Keysight tại Techmaster, hoặc mở trang Keysight MSOX2004A để xem chi tiết sản phẩm.
Tóm tắt lựa chọn
- Cần 4 kênh, 70 MHz, không cần logic: DSOX2004A (nâng MSO sau được).
- Cần 4 kênh, 70 MHz và 8 kênh số ngay từ đầu: MSOX2004A.
- Cần 4 + 8 kênh và cạnh nhanh hơn: MSOX2014A (100 MHz) hoặc MSOX2024A (200 MHz).
- Cần lấy mẫu nhanh hơn, bộ nhớ sâu hơn hoặc màn hình cảm ứng: xem dòng 3000G X-Series.
