Keysight E36731A là máy giả lập và lập hồ sơ pin (battery emulator and profiler) dạng để bàn, gộp một bộ nguồn 200 W và một tải điện tử 250 W trong cùng thân máy hai góc phần tư. Nên chọn E36731A, bộ nguồn ba đầu ra E36313A, hay khung N6705C lắp module N6781A? Bài này đặt các lựa chọn cạnh nhau bằng số liệu Keysight công bố, rồi đưa ra bảng quyết định theo từng bài toán.
Keysight E36731A khác gì một Bộ Nguồn DC Keysight thông thường?
Một Bộ Nguồn DC Keysight để bàn như E36313A chỉ làm một việc: cấp điện áp và dòng ổn định. Nó không hút dòng về, nên không xả được pin và không tự đo ra mô hình pin. E36731A thì hoạt động hai góc phần tư: ở chức năng nguồn, máy cấp tới 30 V, 20 A, 200 W với công nghệ autoranging; ở chức năng tải điện tử, máy nhận tới 60 V, 40 A, 250 W. Vì vậy một máy vừa xả pin thật để dựng mô hình, vừa dùng mô hình đó giả lập pin.
Theo data sheet 3123-1042.EN của Keysight, E36731A kết hợp với phần mềm PathWave BenchVue BV9211B tạo thành giải pháp giả lập pin hoàn chỉnh với bốn chế độ: giả lập (emulation), lập hồ sơ (profiler), nạp/xả (discharge/charge) và chu kỳ hóa (cycler). Phần lý thuyết có trong bài giả lập pin IoT: mô hình trở kháng và kịch bản xả.
E36731A thông số: hai chức năng trong một thân máy
Những con số quyết định trong data sheet:

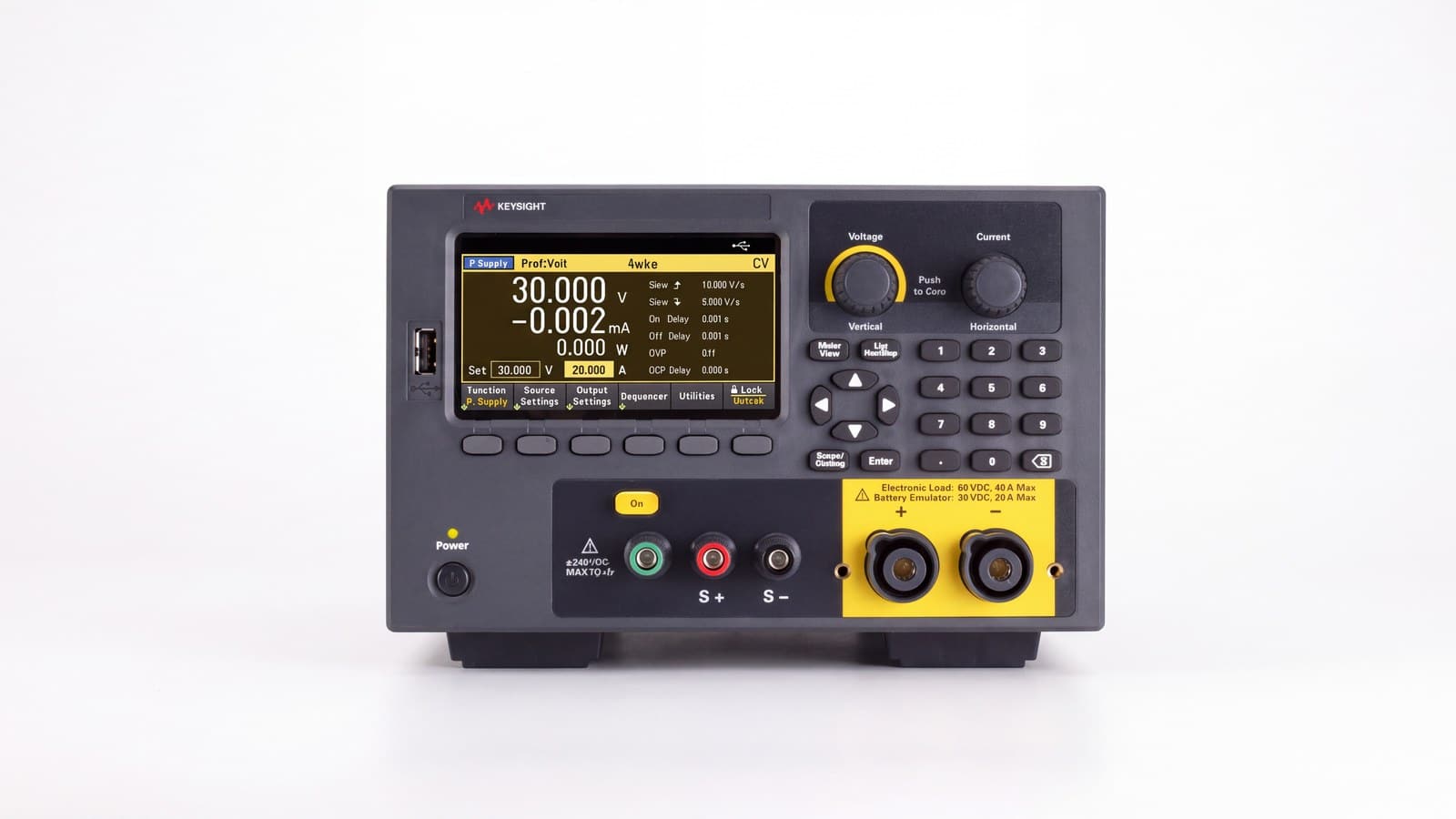

- Chức năng nguồn: 0–30 V, 0–20 A, 200 W. Độ chính xác lập trình điện áp 0,025% + 1,5 mV, dòng 0,035% + 1,5 mA.
- Đọc lại dòng ba thang: thang thấp 0,1 A đạt 0,035% + 10 µA; thang giữa 2 A đạt 0,03% + 300 µA; thang cao 20 A đạt 0,05% + 250 µA.
- Nhiễu và gợn: dưới 7 mVpp (20 Hz – 20 MHz) và dưới 600 µVrms (20 Hz – 10 MHz).
- Đáp ứng quá độ tải: hồi phục về dải 15 mV trong dưới 50 µs khi tải nhảy giữa 50% và 100%.
- Điện trở đầu ra lập trình được: từ −50 mΩ tới 1 kΩ (điển hình) — tính năng then chốt để mô phỏng nội trở pin.
- Chức năng tải điện tử: 0–60 V, 0–40 A, 250 W, bốn chế độ CC, CV, CR và CP; chức năng dao động ký tích hợp số hóa áp và dòng ngay trên màn hình, không cần shunt hay que đo dòng ngoài.

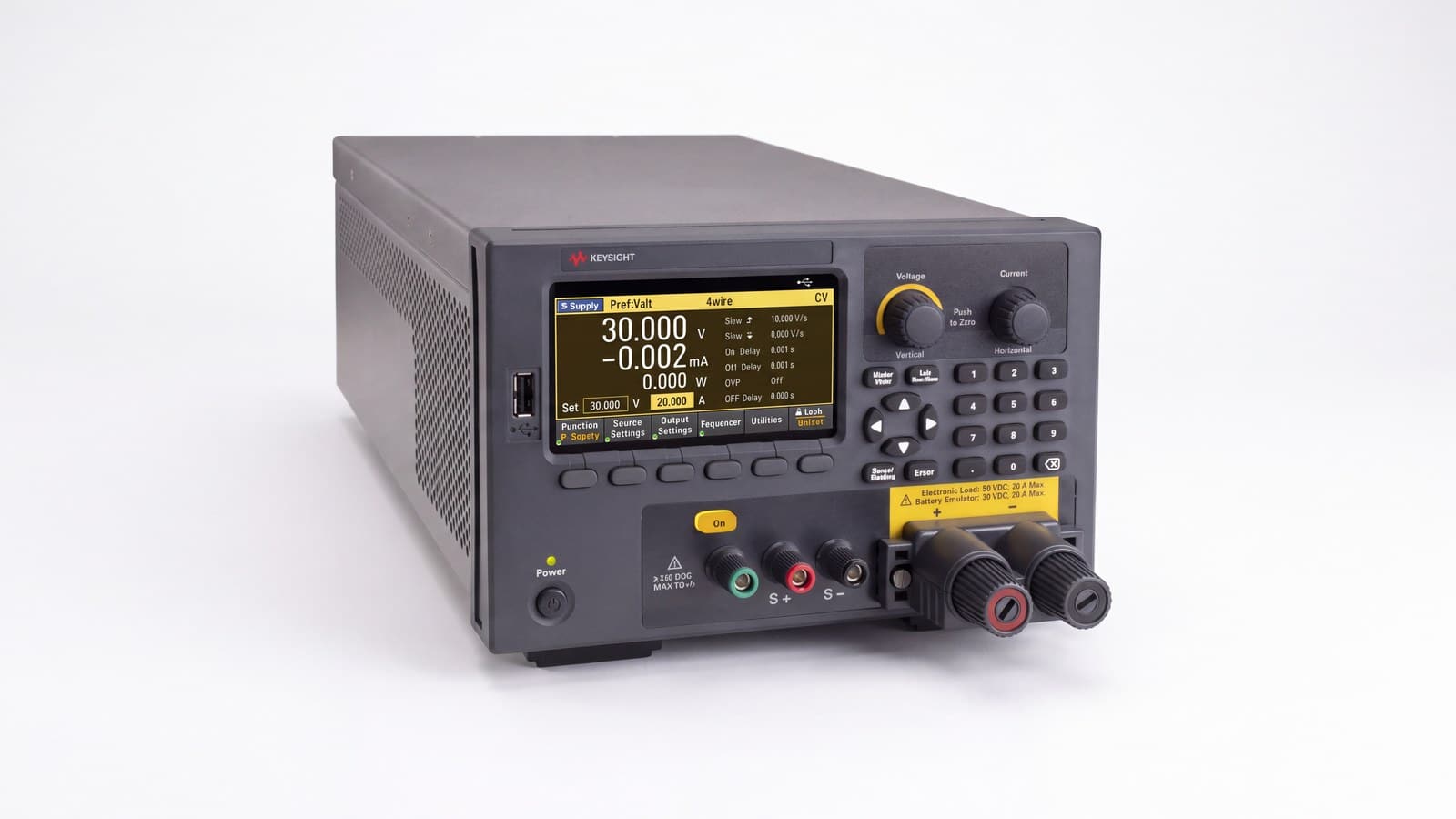

- Thân máy: màn hình màu 4,3 inch, LAN và USB tiêu chuẩn, GPIB là tùy chọn, tuân thủ LXI Class C; nặng 8,3 kg.
Lưu ý: E36731A là máy để bàn một kênh, không phải module lắp khung.

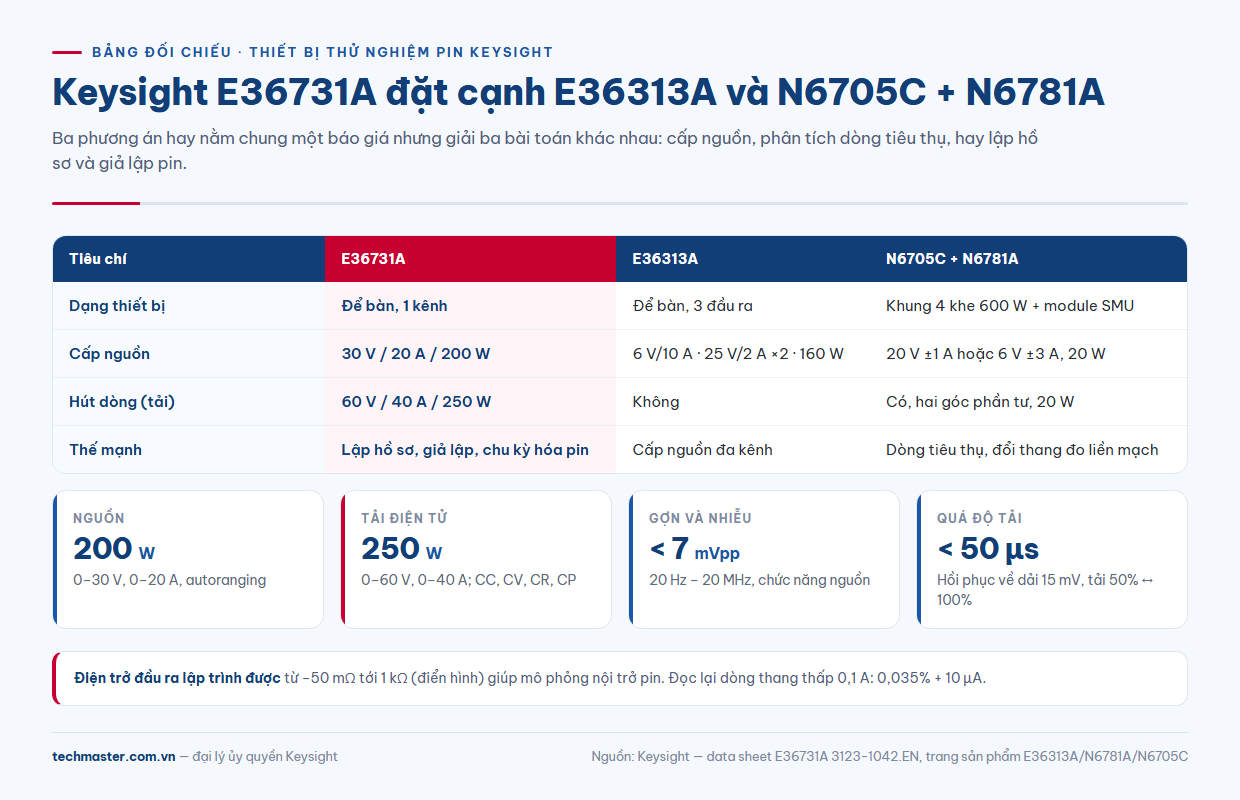

So sánh Keysight E36731A với E36313A và N6705C + N6781A
Ba phương án giải quyết ba bài toán khác nhau:
| Tiêu chí | E36731A | E36313A | N6705C + N6781A |
|---|---|---|---|
| Dạng thiết bị | Máy để bàn, 1 kênh | Máy để bàn, 3 đầu ra | Khung 4 khe, 600 W + module SMU |
| Cấp nguồn | 30 V / 20 A / 200 W | 6 V/10 A; 25 V/2 A ×2; tổng 160 W | N6781A: 20 V ±1 A hoặc 6 V ±3 A, 20 W |
| Hút dòng (tải) | 60 V / 40 A / 250 W | Không | Có, hai góc phần tư, 20 W |
| Thế mạnh | Lập hồ sơ, giả lập, chu kỳ hóa pin | Cấp nguồn đa kênh cho bàn thử | Phân tích dòng tiêu thụ, dải đo liền mạch nA tới A |
| Phần mềm pin | BV9211B / BV9210B | — | Tùy cấu hình |
E36313A là bộ nguồn ba đầu ra 160 W: một kênh 6 V/10 A và hai kênh 25 V/2 A. Nó không xả được pin. N6781A là module SMU hai góc phần tư dành riêng cho phân tích tiêu thụ pin, 20 V ±1 A hoặc 6 V ±3 A, 20 W, với khả năng đổi thang đo liền mạch để thấy dòng ngủ và dòng phát trong cùng một lần ghi. Nó lắp trong khung N6705C 600 W, bốn khe. Giới hạn 20 W khiến tổ hợp này không hợp để nạp/xả pin dung lượng lớn.
Keysight E36731A nằm ở giữa: công suất đủ để xả cell và pack nhỏ ở dòng hàng chục ampe, đồng thời có phần mềm dựng mô hình pin. Ở bài toán đo nội trở và dung lượng, bài đo nội trở pin bằng phương pháp AC 1 kHz và DC xung phân tích khi nào nên dùng khung N6705C và khi nào chuyển sang E36731A.
Phần mềm BV9211B và BV9210B: chọn giấy phép nào?
Phần mềm PathWave BenchVue Advanced Battery Test and Emulation có hai mã giấy phép:
- BV9211B: kết nối một thiết bị tại một thời điểm. Mã đặt hàng E36731ABV đi kèm sẵn BV9211B với giấy phép transportable 12 tháng.
- BV9210B: điều khiển tới bốn thiết bị cùng lúc, hợp với phòng thử chạy song song nhiều bàn.
Ở chế độ lập hồ sơ, phần mềm tạo mô hình pin tới 200 điểm, mỗi điểm gồm điện áp hở mạch (Voc), điện trở nối tiếp (Ri) và trạng thái nạp (SoC). Ở chế độ giả lập, bạn chỉ cần nhập bốn tham số: dung lượng định mức, giới hạn dòng, SoC ban đầu và điều kiện ngắt. Chế độ chu kỳ hóa cho phép tới một nghìn chu kỳ nạp–nghỉ–xả để đánh giá lão hóa. Phần mềm có bản dùng thử 7 ngày.

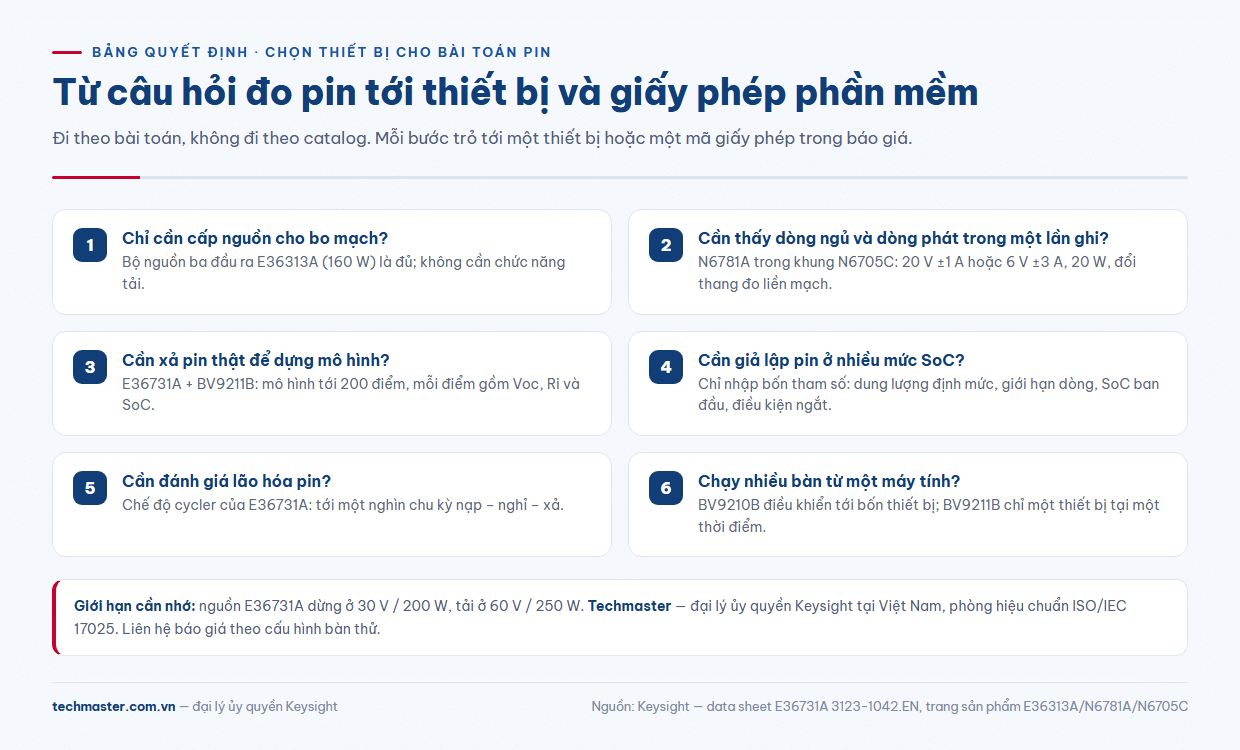

Bảng quyết định: chọn thiết bị nào cho bài toán pin?
- Chỉ cần cấp nguồn ổn định cho bo mạch? Một bộ nguồn DC ba đầu ra như E36313A là đủ; không cần trả tiền cho chức năng tải.
- Cần thấy dòng ngủ cỡ nhỏ và dòng phát trong cùng một lần ghi, thiết bị công suất thấp? Chọn N6781A trong khung N6705C.
- Cần xả pin thật để dựng mô hình, rồi dùng mô hình đó cấp cho thiết bị thử ở nhiều mức SoC? Đây là bài toán của E36731A với BV9211B.
- Cần chu kỳ hóa pin để đo suy giảm dung lượng? E36731A với chế độ cycler, tới một nghìn chu kỳ.
- Chạy nhiều bàn song song từ một máy tính? Thêm giấy phép BV9210B để điều khiển tới bốn thiết bị.
Giới hạn cần nhớ: chức năng nguồn của E36731A dừng ở 30 V và 200 W, tải điện tử ở 60 V và 250 W. Pack áp cao hơn: xem bài kiểm thử pin xe điện từ cell tới pack.
E36731A giá và cấu hình đặt hàng
Data sheet liệt kê hai mã chính: E36731A (máy trần) và E36731ABV (máy kèm BV9211B 12 tháng).
Về E36731A giá: giá phụ thuộc mã máy, loại và thời hạn giấy phép phần mềm, tùy chọn GPIB. Vui lòng liên hệ báo giá E36731A để nhận cấu hình khớp với bàn thử. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 để hỗ trợ hiệu chuẩn định kỳ sau khi đưa máy vào vận hành. Xem thêm các dòng máy khác tại trang thiết bị Keysight.
Câu hỏi thường gặp
E36731A có thay được bộ nguồn DC và tải điện tử riêng lẻ không?
Có, trong giới hạn của máy. E36731A hoạt động hai góc phần tư: chức năng nguồn 30 V / 20 A / 200 W và chức năng tải điện tử 60 V / 40 A / 250 W với các chế độ CC, CV, CR, CP.
BV9211B và BV9210B khác nhau thế nào?
BV9211B cho phép kết nối một thiết bị tại một thời điểm; BV9210B điều khiển tới bốn thiết bị cùng lúc. Mã E36731ABV đã gồm BV9211B với giấy phép 12 tháng.
Khi nào nên chọn N6781A thay vì E36731A?
Khi trọng tâm là phân tích dòng tiêu thụ của thiết bị công suất thấp. N6781A cho 20 V ±1 A hoặc 6 V ±3 A, 20 W, đổi thang đo liền mạch, lắp trong khung N6705C. Nếu cần nạp/xả pin để dựng mô hình, thiết bị thử nghiệm pin Keysight E36731A phù hợp hơn.
