Cả PMS AirSentry II Mapping System và AirSentry II Point-of-Use đều dùng chung công nghệ phổ khối ion di động (IMS) để phát hiện ô nhiễm phân tử trong không khí (AMC) — acid, base, dopant và chất ngưng tụ. Khác biệt không nằm ở độ nhạy, mà ở cách bố trí phép đo: Mapping lấy mẫu tuần tự nhiều điểm để truy nguồn phát trên toàn fab, còn Point-of-Use giám sát liên tục một điểm tới hạn. Chọn đúng phụ thuộc vào việc bạn đang đi tìm nguồn ô nhiễm hay đang bảo vệ một công cụ.
AMC là gì và vì sao nhà máy bán dẫn phải quan tâm
Ô nhiễm phân tử trong không khí (Airborne Molecular Contamination — AMC) là các chất ô nhiễm ở dạng phân tử khí, không phải dạng hạt. Đây là loại ô nhiễm mà máy đếm hạt quang học không nhìn thấy: một phân tử acid hay base có kích thước nhỏ hơn nhiều so với ngưỡng đo của cả máy đếm hạt nhạy nhất. Ở các nút công nghệ tiên tiến, chính lớp ô nhiễm vô hình này mới là mối đe doạ yield lớn nhất.

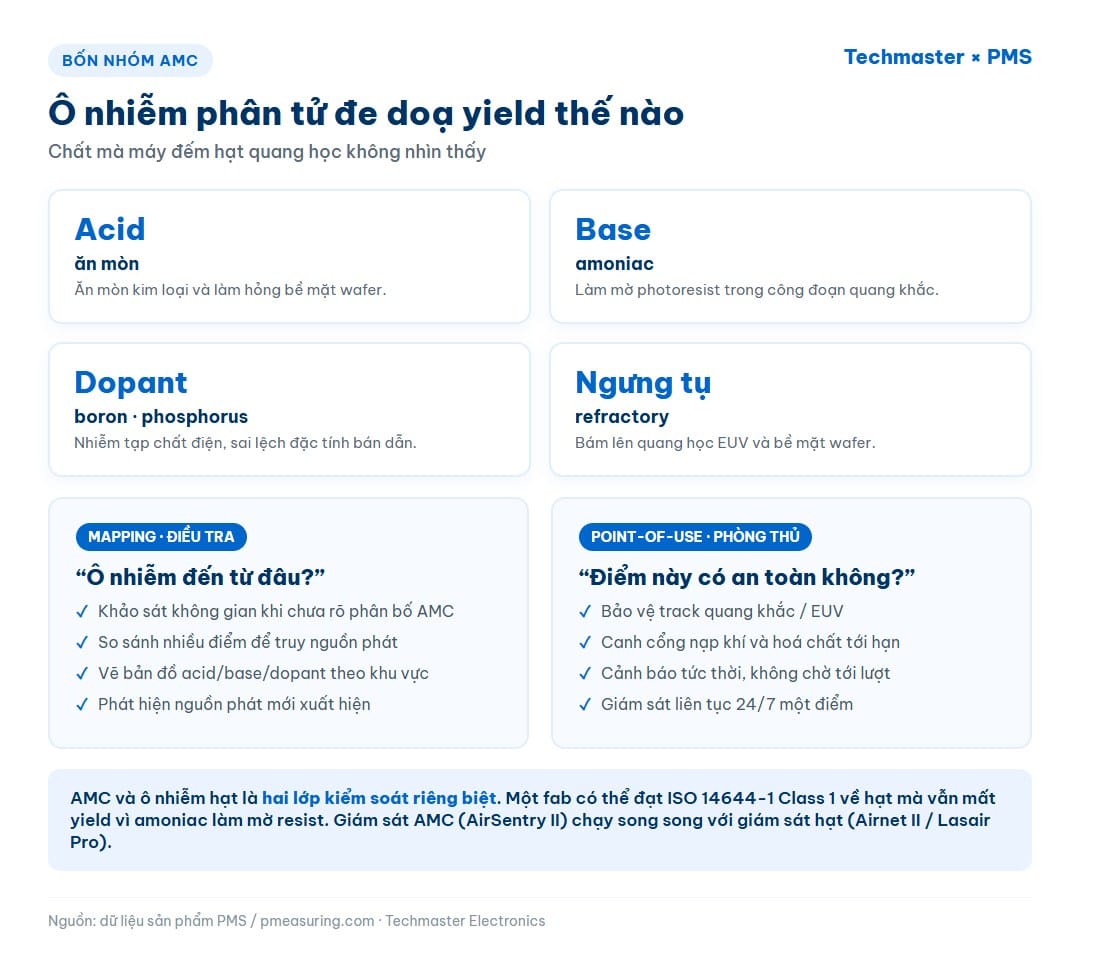

Bốn nhóm AMC thường được theo dõi trong fab: acid (ăn mòn kim loại, làm hỏng bề mặt), base như amoniac (gây mờ photoresist trong quang khắc), dopant như boron/phosphorus (làm nhiễm tạp chất điện, sai lệch đặc tính bán dẫn), và chất ngưng tụ/refractory (bám lên quang học và bề mặt wafer). Ở mức nồng độ ppb tới ppt, những chất này không gây hư hỏng tức thì mà làm giảm yield theo cách khó truy nguyên nếu không có phép đo liên tục.
Điểm mấu chốt: giám sát hạt và giám sát AMC là hai lớp bảo vệ khác nhau, không thay thế cho nhau. Một fab có thể đạt ISO 14644-1 Class 1 về hạt mà vẫn mất yield vì amoniac làm mờ photoresist. Đó là lý do dòng AirSentry II tồn tại song song với các máy đếm hạt như cảm biến hạt PMS Airnet II.

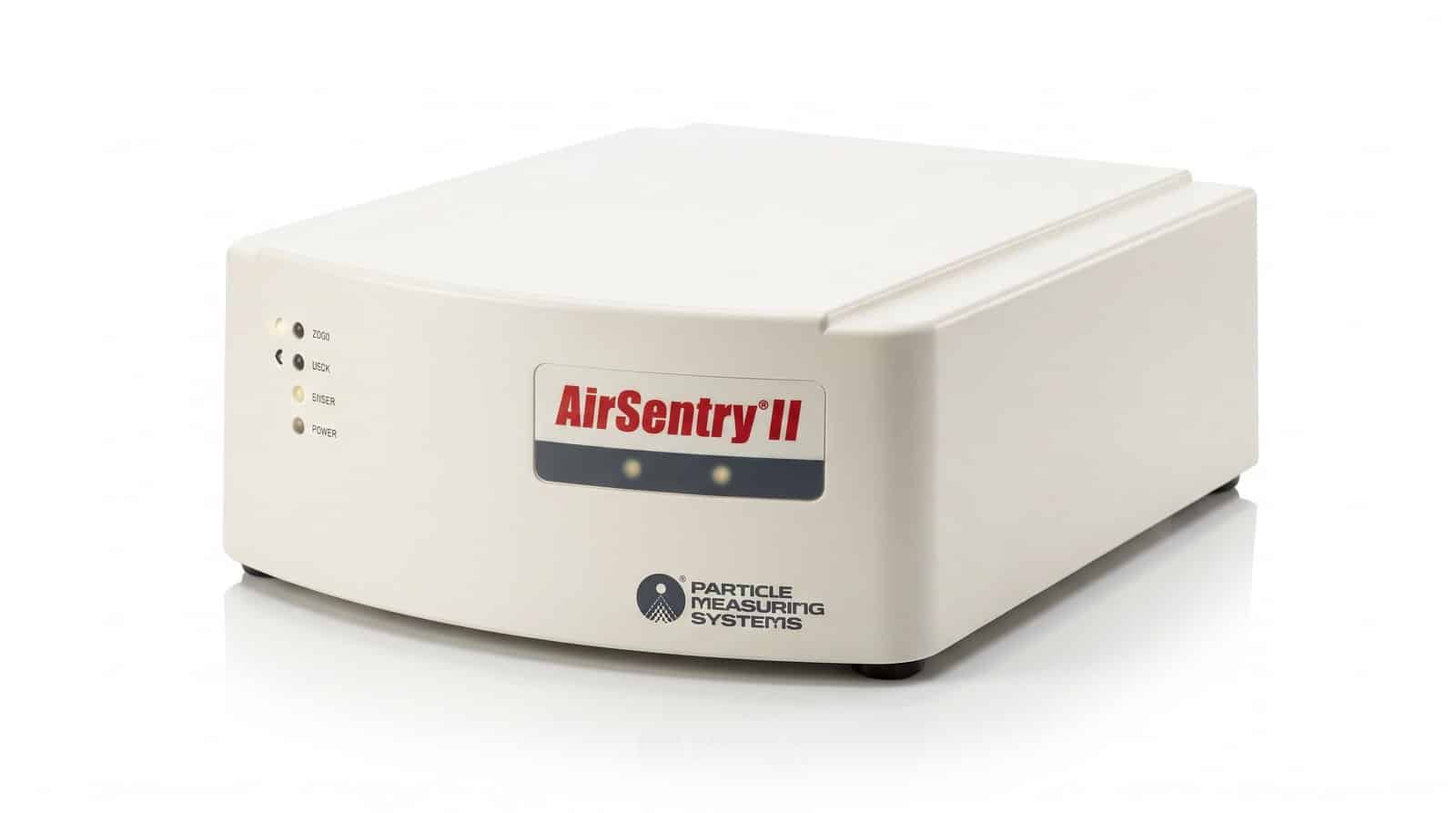

Điểm chung: cùng nền tảng phổ khối ion di động (IMS)
Trước khi so sánh, cần thấy rõ hai thiết bị chia sẻ phần lõi. Cả PMS AirSentry II Mapping System và AirSentry II Point-of-Use đều dùng công nghệ phổ khối ion di động (Ion Mobility Spectrometry — IMS) để nhận diện phân tử ô nhiễm theo độ linh động ion đặc trưng của từng chất.
Hệ quả là hai cấu hình có chung dải chất phát hiện được (acid, base, dopant, chất ngưng tụ), chung ngưỡng nhạy cỡ ppb–ppt, chung khả năng cảnh báo thời gian thực và lưu xu hướng để phân tích. Nói cách khác, khi một phân tử amoniac đi qua, cả hai thiết bị đều “nhìn” thấy nó giống nhau. Sự khác biệt bắt đầu ở câu hỏi tiếp theo: thiết bị đó đang đứng ở đâu và đo bao nhiêu điểm.
Khác biệt thật sự: giám sát nhiều điểm hay một điểm
AirSentry II Mapping System — bản đồ ô nhiễm toàn fab. Cấu hình Mapping lấy mẫu tuần tự tới 32 điểm trên toàn nhà máy bằng một bộ phân tích dùng chung. Ống lấy mẫu kéo từ nhiều vị trí về thiết bị trung tâm, và hệ thống lần lượt đo từng điểm theo chu kỳ. Kết quả không phải là một con số, mà là một bản đồ không gian: chất nào đang cao ở khu nào, và xu hướng đó dịch chuyển ra sao theo thời gian. Đây là công cụ để trả lời câu hỏi “ô nhiễm đến từ đâu”.

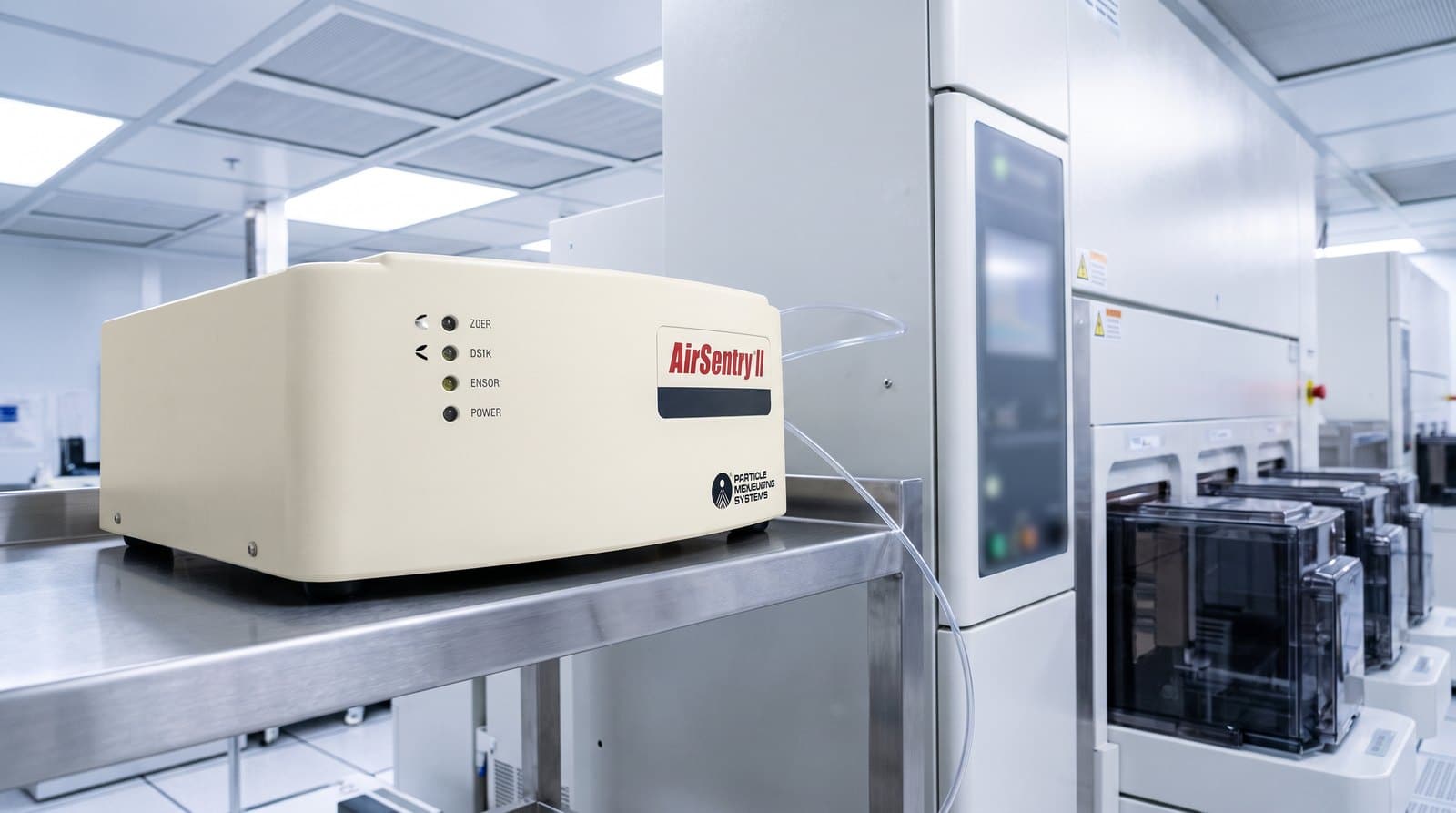

AirSentry II Point-of-Use — người gác cổng một điểm tới hạn. Cấu hình Point-of-Use đặt trọn vẹn năng lực đo vào một vị trí duy nhất và giám sát liên tục, không chia sẻ chu kỳ với điểm nào khác. Vì không phải luân phiên, nó phản ứng nhanh nhất với biến động tại chính điểm đó. Đây là công cụ để trả lời câu hỏi “công cụ này có đang được bảo vệ ngay lúc này không”.
Sự đánh đổi rất rõ ràng. Mapping cho độ phủ không gian nhưng mỗi điểm chỉ được đo theo lượt, nên giữa hai lần đo của cùng một điểm có một khoảng trễ. Point-of-Use cho độ liên tục theo thời gian tại một chỗ nhưng không biết gì về phần còn lại của fab.
Bảng đối chiếu hai cấu hình

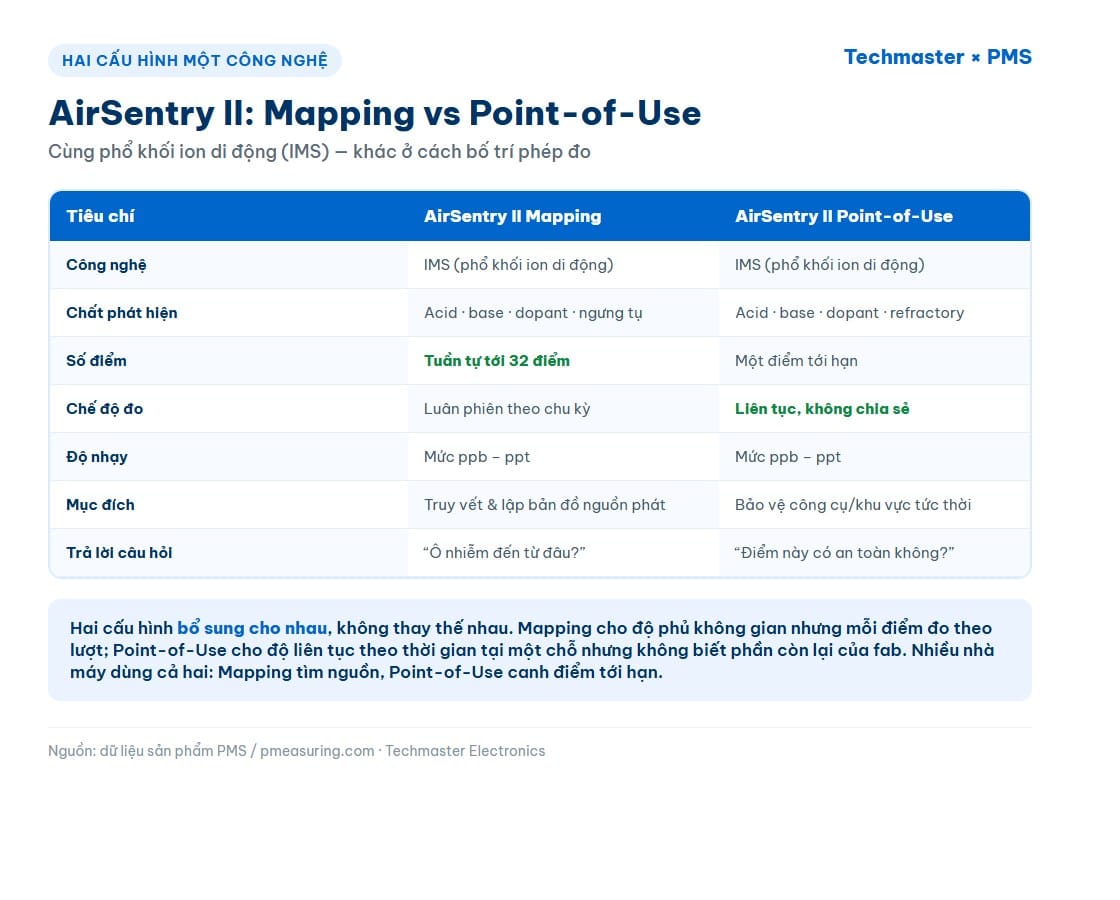

| Tiêu chí | AirSentry II Mapping | AirSentry II Point-of-Use |
|---|---|---|
| Công nghệ đo | IMS (phổ khối ion di động) | IMS (phổ khối ion di động) |
| Chất phát hiện | Acid · base · dopant · chất ngưng tụ | Acid · base · dopant · refractory |
| Số điểm giám sát | Tuần tự tới 32 điểm | Một điểm tới hạn |
| Chế độ đo | Luân phiên theo chu kỳ | Liên tục, không chia sẻ chu kỳ |
| Độ nhạy | Mức ppb–ppt | Mức ppb–ppt |
| Mục đích chính | Truy vết & lập bản đồ nguồn phát | Bảo vệ công cụ/khu vực tức thời |
| Cảnh báo | Realtime + lưu xu hướng | Realtime, tích hợp giám sát fab |
| Câu hỏi trả lời | “Ô nhiễm đến từ đâu?” | “Điểm này có an toàn không?” |
Khung chọn theo bài toán
| Bối cảnh | Nên chọn | Lý do |
|---|---|---|
| Fab mới, chưa rõ phân bố AMC | Mapping | Cần khảo sát không gian trước khi biết điểm nào tới hạn |
| Điều tra một sự cố yield nghi do AMC | Mapping | Truy nguồn phát cần so sánh nhiều điểm cùng lúc |
| Bảo vệ track quang khắc/EUV | Point-of-Use | Base gây mờ resist — cần cảnh báo tức thời, không chờ lượt |
| Cổng nạp khí/hoá chất tới hạn | Point-of-Use | Một điểm cố định cần giám sát liên tục 24/7 |
| Litô EUV nhạy với chất ngưng tụ | Point-of-Use | Bảo vệ quang học đắt tiền khỏi bám phân tử |
| Chương trình kiểm soát AMC toàn nhà máy | Kết hợp cả hai | Mapping tìm nguồn, Point-of-Use canh điểm tới hạn |
Cách nghĩ đơn giản: Mapping là công cụ điều tra, Point-of-Use là công cụ phòng thủ. Khi bạn chưa biết vấn đề ở đâu, bạn cần bản đồ. Khi bạn đã biết điểm nào không được phép hỏng, bạn cần người gác cổng đứng yên ở đó.
Vì sao nhiều fab dùng cả hai
Trong một chương trình kiểm soát ô nhiễm phân tử trưởng thành, hai cấu hình bổ sung cho nhau chứ không cạnh tranh. Giai đoạn đầu, Mapping vẽ ra bức tranh toàn cảnh: nồng độ acid cao ở khu wet-process, base tập trung gần khu vực có người, dopant xuất hiện ở đâu. Từ bản đồ đó, đội kỹ thuật xác định được đâu là các điểm tới hạn thật sự.
Giai đoạn sau, Point-of-Use được đặt cố định tại chính những điểm đó — track quang khắc, cổng nạp khí công nghệ, buồng EUV — để canh liên tục. Mapping vẫn tiếp tục chạy nền để phát hiện nguồn phát mới xuất hiện. Dữ liệu từ cả hai đổ về cùng một hệ giám sát fab, nên đội vận hành nhìn thấy đồng thời “bức tranh rộng” và “điểm nóng cụ thể”.
Đây cũng là lý do nên làm việc với một nhà cung cấp có đủ cả hai cấu hình trên cùng nền tảng: dữ liệu đồng nhất, hiệu chuẩn đồng bộ, và không phải ghép hai hệ đo khác chuẩn với nhau.
Techmaster Electronics JSC là nhà phân phối uỷ quyền Particle Measuring Systems tại Việt Nam, có phòng hiệu chuẩn được công nhận theo ISO/IEC 17025 — hỗ trợ khảo sát AMC, chọn cấu hình và rút ngắn thời gian hiệu chuẩn định kỳ so với gửi thiết bị ra nước ngoài.
👉 Xem AirSentry II Mapping · Xem AirSentry II Point-of-Use · Hotline: 0908 173 345
Câu hỏi thường gặp
AirSentry II Mapping và Point-of-Use khác nhau ở điểm nào?
Khác ở cách bố trí phép đo, không khác ở công nghệ. Cả hai dùng phổ khối ion di động (IMS) và phát hiện cùng nhóm chất acid, base, dopant, chất ngưng tụ ở mức ppb–ppt. Mapping lấy mẫu tuần tự tới 32 điểm bằng một bộ phân tích dùng chung để lập bản đồ ô nhiễm toàn fab; Point-of-Use dồn toàn bộ năng lực vào một điểm tới hạn và giám sát liên tục, không luân phiên.
AMC khác gì với ô nhiễm hạt mà máy đếm hạt đo?
AMC là ô nhiễm ở dạng phân tử khí (acid, base, amoniac, dopant), còn máy đếm hạt đo các hạt rắn/lỏng lơ lửng. Kích thước phân tử nhỏ hơn nhiều lần ngưỡng đo của máy đếm hạt, nên một fab có thể sạch về hạt mà vẫn nhiễm AMC. Đây là hai lớp kiểm soát ô nhiễm riêng biệt, cần cả hai loại thiết bị.
Vì sao ngành bán dẫn đặc biệt quan tâm tới AMC?
Vì ở nút công nghệ tiên tiến, ô nhiễm phân tử gây mất yield theo cách khó truy nguyên. Base như amoniac làm mờ photoresist trong quang khắc; acid ăn mòn bề mặt và kim loại; dopant làm sai lệch đặc tính điện của bán dẫn; chất ngưng tụ bám lên quang học EUV đắt tiền. Ở mức ppt, tác hại tích luỹ dần chứ không gây hỏng ngay.
Nên chọn cấu hình nào cho track quang khắc EUV?
Point-of-Use. Quang khắc rất nhạy với base (gây mờ resist) và chất ngưng tụ (bám quang học), nên điểm này cần cảnh báo tức thời và liên tục, không thể chờ tới lượt trong chu kỳ luân phiên. Giá trị của quang học EUV và chi phí một lô wafer hỏng đều lớn hơn nhiều so với chênh lệch thiết bị.
Một fab có cần cả hai cấu hình không?
Thường là có, và đây là cách triển khai hợp lý. Mapping dùng để khảo sát ban đầu và truy nguồn phát mới; Point-of-Use canh giữ các điểm tới hạn đã xác định. Vì cùng nền tảng AirSentry II nên dữ liệu tập trung về một hệ giám sát fab, hiệu chuẩn đồng bộ và không phải ghép nhiều hệ đo khác chuẩn.
Có thể dùng AirSentry II thay cho máy đếm hạt không?
Không. AirSentry II chỉ đo ô nhiễm phân tử (AMC), không đếm hạt. Muốn kiểm soát hạt cần máy đếm hạt như Airnet II (cố định) hoặc Lasair Pro (cầm tay). Trong thực tế, một chương trình kiểm soát ô nhiễm fab hoàn chỉnh chạy song song cả giám sát hạt lẫn giám sát AMC trên cùng hệ phần mềm.
