Trung tâm dữ liệu không phải phòng sạch, nhưng nó vẫn có ngưỡng hạt bằng số. Hướng dẫn về nhiễm bẩn dạng hạt và dạng khí của uỷ ban kỹ thuật ASHRAE TC 9.9 lấy thẳng ISO 14644-1 Class 8 làm mức khuyến nghị cho không khí trong phòng máy, và lấy mức G1 của ANSI/ISA-71.04 làm ngưỡng cho khí ăn mòn. Hai con số này biến “phòng máy sạch sẽ” từ cảm nhận thành một phép đo có thể lặp lại — và kéo theo một câu hỏi rất thực tế cho đội vận hành: mua máy đếm hạt loại nào cho đúng việc. Bài viết đọc lại hai ngưỡng đó và đối chiếu khách quan các lựa chọn máy đếm hạt trên thị trường theo thông số công bố.
- Hai ngưỡng ASHRAE TC 9.9 nhắc tới
- ISO Class 8 nghĩa là bao nhiêu hạt
- Vì sao bài toán đo khác phòng sạch bán dẫn
- Đối chiếu máy đếm hạt cầm tay theo thông số công bố
- Khí ăn mòn: phần mà máy đếm hạt không đo được
- Khi nào cần cảm biến cố định thay vì đo tay
- Ba tình huống đo thường gặp trong phòng máy
- Câu hỏi thường gặp

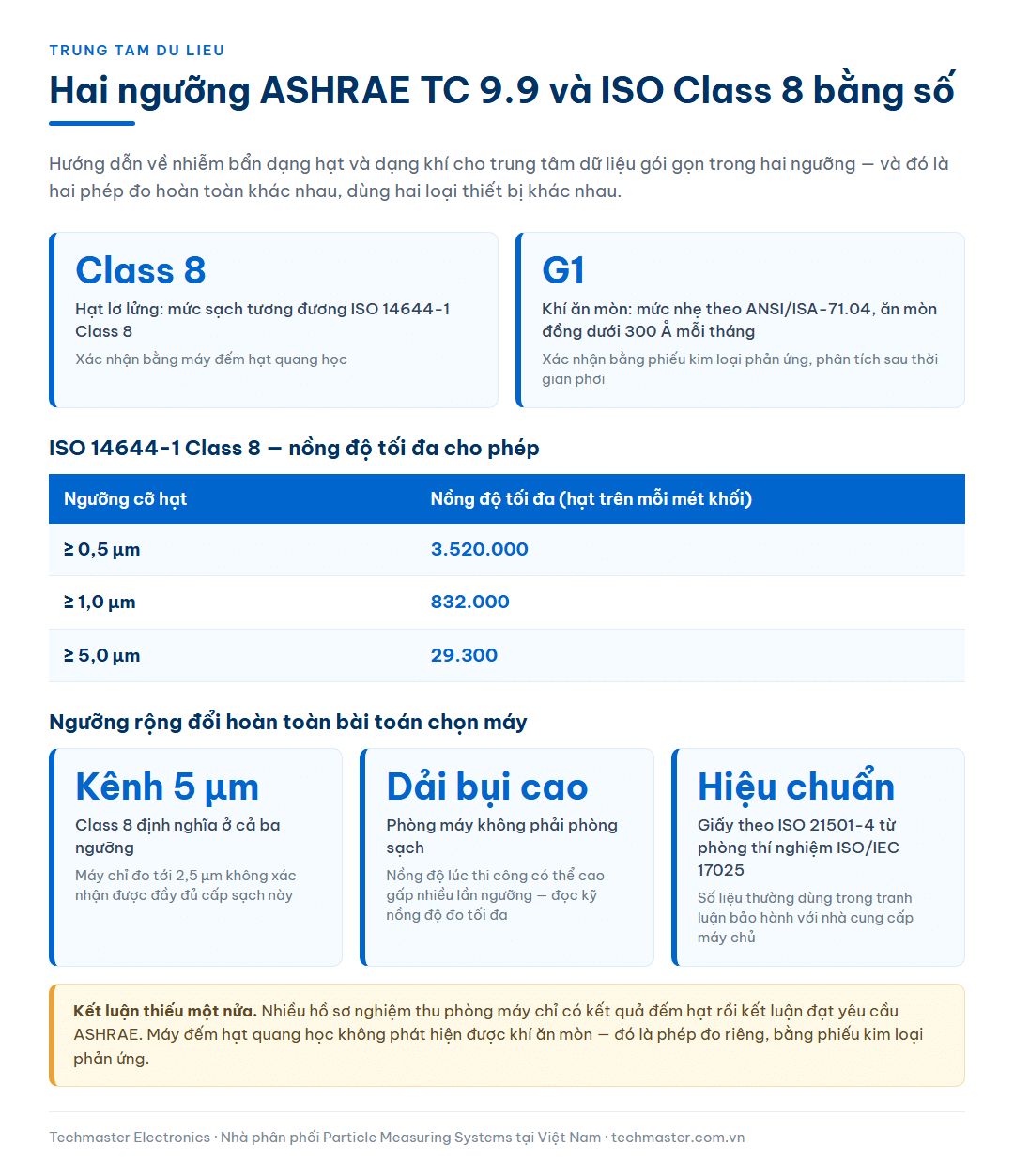

Hai ngưỡng ASHRAE TC 9.9 nhắc tới
Uỷ ban kỹ thuật TC 9.9 của ASHRAE — nhóm chuyên trách môi trường cho thiết bị công nghệ thông tin — đưa ra hướng dẫn về nhiễm bẩn dạng hạt và dạng khí cho trung tâm dữ liệu. Nội dung được các nhà sản xuất máy chủ tham chiếu rộng rãi trong điều kiện bảo hành, và gói gọn trong hai ngưỡng:
| Loại nhiễm bẩn | Ngưỡng khuyến nghị | Cách xác nhận |
|---|---|---|
| Hạt lơ lửng trong không khí | Mức sạch tương đương ISO 14644-1 Class 8 | Đo bằng máy đếm hạt quang học |
| Khí ăn mòn | Mức G1 (nhẹ) theo ANSI/ISA-71.04, tương ứng tốc độ ăn mòn đồng dưới 300 Å mỗi tháng | Đặt phiếu kim loại phản ứng, phân tích sau thời gian phơi |
Điểm cần hiểu ngay: đây là hai phép đo hoàn toàn khác nhau, dùng hai loại thiết bị khác nhau. Máy đếm hạt trả lời câu hỏi thứ nhất và không trả lời được câu hỏi thứ hai. Nhiều hồ sơ nghiệm thu phòng máy chỉ có kết quả đếm hạt rồi kết luận “đạt ASHRAE” — đó là kết luận thiếu một nửa.
ISO Class 8 nghĩa là bao nhiêu hạt
ISO 14644-1 định nghĩa Class 8 bằng nồng độ tối đa cho phép trên mỗi mét khối không khí, tại từng ngưỡng cỡ hạt:
| Ngưỡng cỡ hạt | Nồng độ tối đa (hạt/m³) |
|---|---|
| ≥ 0,5 µm | 3.520.000 |
| ≥ 1,0 µm | 832.000 |
| ≥ 5,0 µm | 29.300 |
So với phòng sạch dược hay bán dẫn thì đây là ngưỡng rất rộng — Class 8 là cấp sạch thấp nhất còn được đánh số trong bộ tiêu chuẩn. Điều đó không có nghĩa là dễ đạt trong mọi hoàn cảnh: một phòng máy đang thi công, đang khoan cắt trần kỹ thuật, hoặc có sàn nâng lâu ngày chưa vệ sinh vẫn vượt ngưỡng dễ dàng.
Ngưỡng rộng lại đổi hoàn toàn bài toán chọn thiết bị, theo hướng có lợi cho người mua.
Vì sao bài toán đo khác phòng sạch bán dẫn
Trong fab bán dẫn ISO Class 1–3, nồng độ hạt thấp tới mức máy lưu lượng nhỏ phải chạy rất lâu mới thu được đủ hạt để con số có ý nghĩa thống kê — nên máy 1,0 CFM hoặc 100 lít/phút là bắt buộc.
Ở Class 8 thì ngược lại. Với ngưỡng 3.520.000 hạt/m³ tại 0,5 µm, ngay cả máy lưu lượng 0,1 CFM (2,83 lít/phút) cũng thu được số đếm lớn trong thời gian ngắn. Ràng buộc chuyển sang ba yếu tố khác:
- Máy phải có kênh 5,0 µm. Class 8 được định nghĩa ở cả ba ngưỡng 0,5 / 1,0 / 5,0 µm. Một máy chỉ đo tới 2,5 µm không xác nhận được đầy đủ cấp sạch này. Đây là chi tiết hay bị bỏ qua khi so bảng giá.
- Máy phải chịu được dải bụi cao. Phòng máy không phải phòng sạch: nồng độ thực tế trong lúc thi công có thể cao gấp nhiều lần ngưỡng, nên nồng độ đo tối đa của máy là thông số cần đọc.
- Hồ sơ hiệu chuẩn phải đứng vững. Nếu số liệu dùng cho tranh luận bảo hành với nhà cung cấp máy chủ, giấy hiệu chuẩn theo ISO 21501-4 do phòng thí nghiệm được công nhận ISO/IEC 17025 cấp là thứ đối tác sẽ hỏi tới.

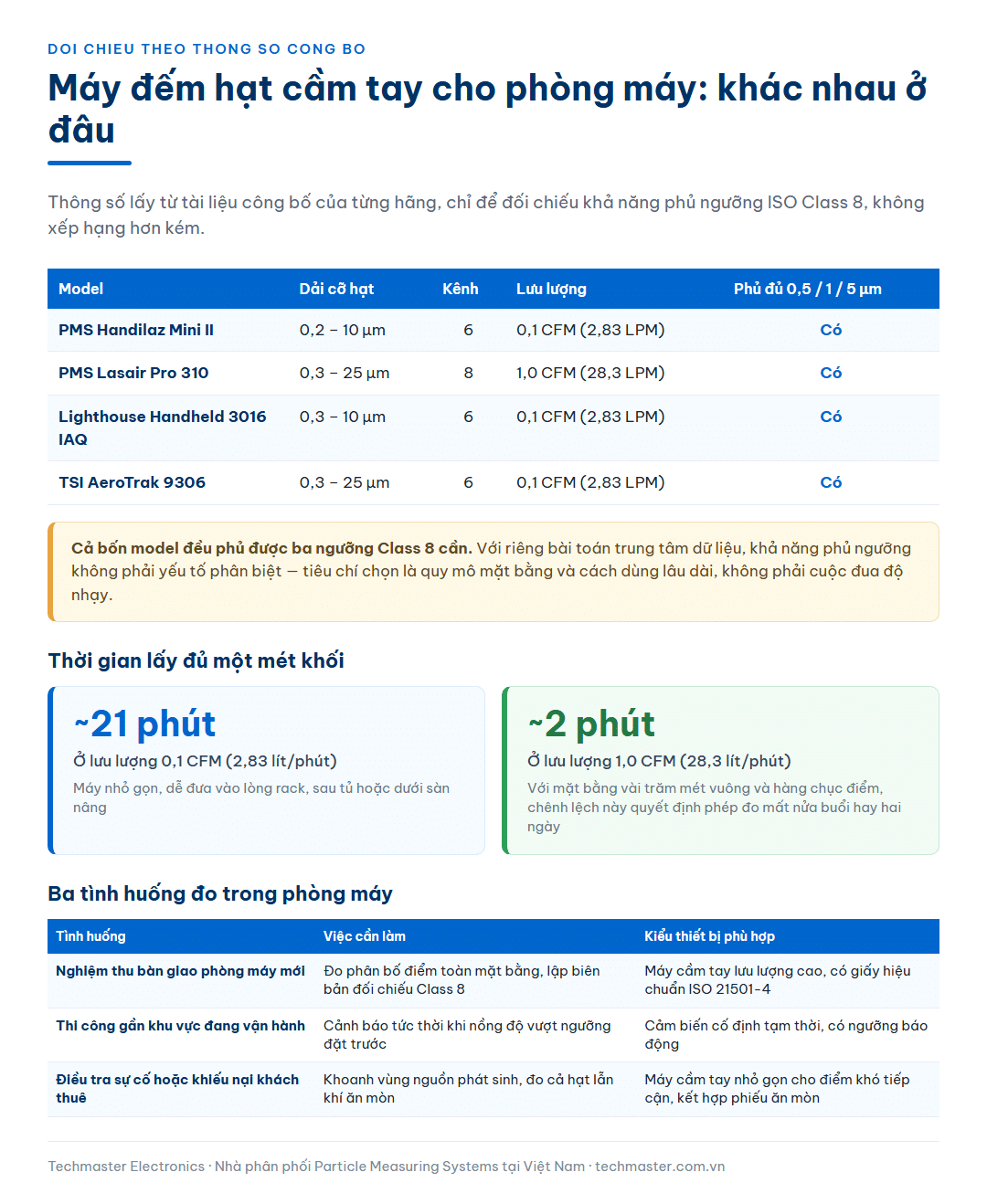

Đối chiếu máy đếm hạt cầm tay theo thông số công bố
Bảng dưới lấy thông số từ tài liệu công bố của từng hãng, chỉ để đối chiếu khả năng phủ ngưỡng ISO Class 8, không xếp hạng hơn kém:
| Model | Dải cỡ hạt | Số kênh | Lưu lượng | Phủ đủ 0,5 / 1 / 5 µm? |
|---|---|---|---|---|
| PMS Handilaz Mini II | 0,2 – 10 µm | 6 | 0,1 CFM (2,83 LPM) | Có |
| PMS Lasair Pro 310 | 0,3 – 25 µm | 8 | 1,0 CFM (28,3 LPM) | Có |
| Lighthouse Handheld 3016 IAQ | 0,3 – 10 µm | 6 | 0,1 CFM (2,83 LPM) | Có |
| TSI AeroTrak 9306 | 0,3 – 25 µm | 6 | 0,1 CFM (2,83 LPM) | Có |
Cả bốn model đều phủ được ba ngưỡng mà Class 8 cần — đây là kết luận quan trọng và cũng là kết luận dễ gây ngạc nhiên: với riêng bài toán trung tâm dữ liệu, khả năng phủ ngưỡng không phải yếu tố phân biệt. Sự khác nhau nằm ở chỗ khác:
Lưu lượng. Ba model 0,1 CFM cần khoảng 21 phút để lấy đủ một mét khối; model 1,0 CFM cần khoảng 2 phút. Với một phòng máy vài trăm mét vuông phải lấy hàng chục điểm, chênh lệch này quyết định phép đo mất nửa buổi hay mất hai ngày. Máy đếm hạt tiểu phân PMS Lasair Pro 310 thuộc nhóm 1,0 CFM chính vì lý do này.
Kích thước và tính cơ động. Ngược lại, đo trong lòng rack, phía sau tủ hoặc dưới sàn nâng thì máy càng nhỏ càng dễ đưa vào vị trí. Máy đếm hạt tiểu phân cầm tay PMS Handilaz Mini II với dải 0,2 – 10 µm và sáu kênh nằm ở nhóm này, và kênh 0,2 µm cho thêm dư địa nếu sau này cần dùng cho khu vực sạch hơn.
Đầu trên của dải đo. Hai model dừng ở 10 µm, hai model lên tới 25 µm. Với Class 8 thì 10 µm là đủ, nhưng nếu cùng thiết bị đó còn phải phục vụ khu vực khác — kho, xưởng, phòng lắp ráp — thì dải rộng hơn có ích.
Nói cách khác, tiêu chí chọn ở đây là quy mô mặt bằng và cách dùng lâu dài, không phải cuộc đua độ nhạy.
Khí ăn mòn: phần mà máy đếm hạt không đo được
Ngưỡng thứ hai — mức G1 theo ANSI/ISA-71.04 — nói về khí, không về hạt. Nó được xác định bằng cách đặt phiếu kim loại đồng và bạc trong phòng máy một thời gian, rồi phân tích độ dày lớp ăn mòn hình thành: dưới 300 Å mỗi tháng với đồng thì môi trường được coi là mức nhẹ.
Phương pháp phiếu ăn mòn có một điểm yếu cố hữu: nó cho biết đã có vấn đề sau khi phơi xong, thường là sau 30 ngày, chứ không nói được vấn đề đến từ đâu và vào lúc nào. Nếu chỉ số vượt ngưỡng, đội vận hành biết môi trường có khí ăn mòn nhưng không biết nguồn.
Đây là chỗ thiết bị giám sát ô nhiễm phân tử thời gian thực có vai trò bổ sung. PMS AirSentry II Point-of-Use dùng công nghệ quang phổ di động ion để đo liên tục các chủng axit như HF, HCl, HNO₃, SOₓ cùng amoniac và amin, ở mức phần nghìn tỉ. Cần nói rõ ranh giới: thiết bị này không thay thế phiếu ăn mòn trong việc phân loại mức G1 — phân loại theo ISA-71.04 vẫn dựa trên phiếu. Vai trò của nó là truy vết nguồn phát thải và cảnh báo sớm khi nồng độ tăng, để xử lý trước khi tháng phơi phiếu kết thúc với kết quả xấu.
Với phần lớn trung tâm dữ liệu ở đô thị Việt Nam, câu hỏi về khí ăn mòn không phải chuyện lý thuyết: mật độ giao thông, hoạt động công nghiệp lân cận và độ ẩm cao đều là yếu tố làm tăng rủi ro, đặc biệt ở các phòng máy lấy gió tươi trực tiếp từ ngoài trời.
Khi nào cần cảm biến cố định thay vì đo tay
Đo bằng máy cầm tay là ảnh chụp tại một thời điểm. Với trung tâm dữ liệu, ba tình huống đáng chuyển sang cảm biến lắp cố định:
- Giai đoạn thi công và cải tạo trong phòng máy đang chạy. Đây là lúc rủi ro cao nhất và cũng là lúc cần biết nồng độ vượt ngưỡng ngay, không phải sau khi đội thi công đã về.
- Phòng máy có luồng gió tươi trực tiếp, nơi chất lượng không khí ngoài trời thay đổi theo mùa và theo giờ trong ngày.
- Yêu cầu ghi nhận liên tục từ hợp đồng dịch vụ, khi khách thuê chỗ đặt máy chủ yêu cầu bằng chứng môi trường theo thời gian chứ không phải một biên bản đo mỗi quý.
Cảm biến cố định như máy đếm hạt Airnet II 510-4 — dải 0,5 – 10 µm, bốn kênh, lưu lượng 1,0 CFM, truyền dữ liệu qua Ethernet và MODBUS TCP — phù hợp với bài toán này vì kênh nhỏ nhất 0,5 µm trùng đúng ngưỡng chính của Class 8, và giao thức MODBUS cho phép đưa dữ liệu vào hệ quản lý toà nhà sẵn có thay vì dựng một hệ giám sát riêng. Khi số điểm đo tăng lên, phần mềm giám sát tập trung như PMS Facility Net gom dữ liệu hạt cùng nhiệt độ, độ ẩm và chênh áp về một chỗ.
Ba tình huống đo thường gặp trong phòng máy
| Tình huống | Việc cần làm | Kiểu thiết bị phù hợp |
|---|---|---|
| Nghiệm thu bàn giao phòng máy mới | Đo phân bố điểm trên toàn mặt bằng, lập biên bản đối chiếu Class 8 | Máy cầm tay lưu lượng cao, có giấy hiệu chuẩn ISO 21501-4 |
| Theo dõi trong lúc thi công gần khu vực đang vận hành | Cảnh báo tức thời khi nồng độ vượt ngưỡng đặt trước | Cảm biến cố định tạm thời, có ngưỡng báo động |
| Điều tra sự cố hoặc khiếu nại của khách thuê | Khoanh vùng nguồn phát sinh, đo cả hạt lẫn khí ăn mòn | Máy cầm tay nhỏ gọn cho điểm khó tiếp cận, kết hợp phiếu ăn mòn và giám sát khí |
Một lưu ý cuối về hồ sơ: dữ liệu đếm hạt trong trung tâm dữ liệu thường được dùng trong tranh luận thương mại — với nhà thầu thi công, với nhà cung cấp máy chủ, hoặc với khách thuê. Vì vậy giá trị của phép đo nằm ở chỗ nó lặp lại được: cùng vị trí, cùng chiều cao đầu lấy mẫu, cùng thời lượng, cùng thiết bị còn hạn hiệu chuẩn. Một biên bản ghi rõ những điều đó có sức nặng hơn nhiều so với một con số đẹp không kèm điều kiện đo.
Câu hỏi thường gặp
Trung tâm dữ liệu có bắt buộc đạt ISO 14644-1 Class 8 không?
Đây là mức khuyến nghị trong hướng dẫn của ASHRAE TC 9.9 chứ không phải quy định pháp lý. Tuy nhiên nhiều nhà sản xuất thiết bị công nghệ thông tin tham chiếu hướng dẫn này trong điều kiện bảo hành, nên trên thực tế nó thường trở thành yêu cầu hợp đồng giữa chủ đầu tư, nhà thầu và khách thuê chỗ đặt máy chủ.
Máy đếm hạt cầm tay 0,1 CFM có đủ cho phòng máy không?
Đủ về mặt kỹ thuật, miễn là máy có kênh 5,0 µm để phủ đủ ba ngưỡng của Class 8. Vấn đề là thời gian: lấy đủ một mét khối ở lưu lượng 0,1 CFM mất khoảng 21 phút mỗi điểm, so với khoảng 2 phút ở lưu lượng 1,0 CFM. Với mặt bằng lớn và nhiều điểm đo, chênh lệch này quyết định phép đo mất bao lâu.
Đếm hạt đạt rồi thì có cần đo khí ăn mòn nữa không?
Có. Hướng dẫn ASHRAE TC 9.9 nêu hai ngưỡng độc lập: hạt lơ lửng theo ISO 14644-1 Class 8 và khí ăn mòn theo mức G1 của ANSI/ISA-71.04. Máy đếm hạt quang học không phát hiện được khí. Phân loại mức G1 thực hiện bằng phiếu kim loại phản ứng đặt trong phòng máy, thường phơi 30 ngày rồi phân tích độ dày lớp ăn mòn.
Nên đo phòng máy bao lâu một lần?
Không có tần suất do tiêu chuẩn ấn định. Thực tế thường gắn phép đo với sự kiện: nghiệm thu bàn giao, trước và sau mỗi đợt thi công trong phòng máy, sau vệ sinh sàn nâng, và khi có khiếu nại hoặc sự cố phần cứng nghi liên quan tới môi trường. Nếu phòng máy lấy gió tươi trực tiếp thì bổ sung theo dõi định kỳ theo mùa.
Có cần lắp cảm biến cố định trong phòng máy không?
Không bắt buộc với phòng máy vận hành ổn định. Nên cân nhắc khi có thi công hoặc cải tạo ngay cạnh khu vực đang chạy, khi phòng máy lấy gió tươi trực tiếp từ ngoài trời, hoặc khi hợp đồng dịch vụ yêu cầu bằng chứng môi trường liên tục theo thời gian thay vì biên bản đo định kỳ.
