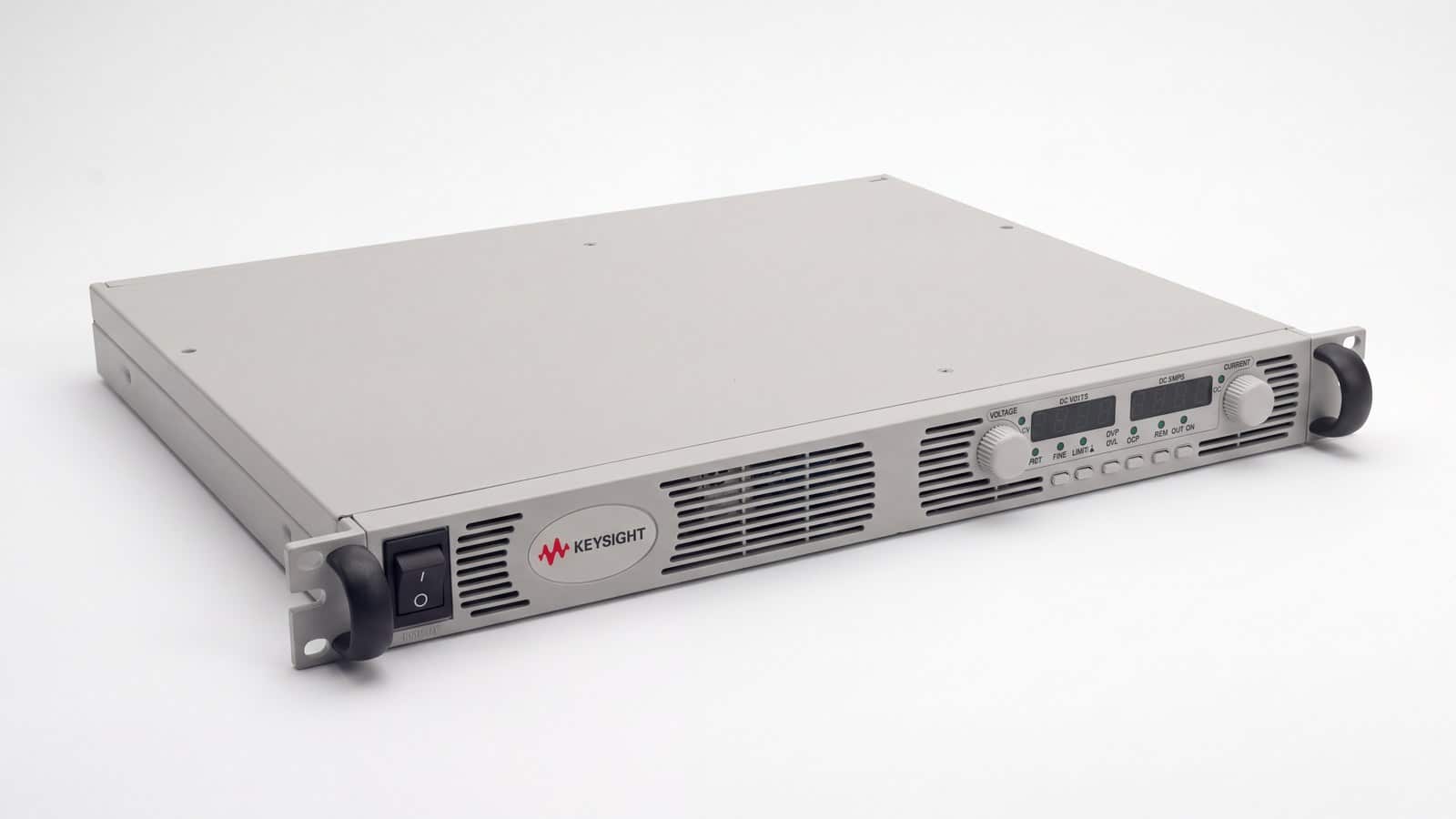

Keysight N5743A là bộ nguồn DC hệ thống một ngõ ra thuộc dòng N5700, cho 0 – 12,5 V, 0 – 60 A, công suất 750 W trong khổ rack 1U. Đây là model đầu tiên của dòng N5700 chạm đúng trần 750 W của khung máy mà vẫn giữ điện áp thấp cho tải 12 V: từ đây, chỉ cần đổi nửa bậc điện áp hoặc gấp đôi dòng là phải đổi sang model khác. Bài này không lặp lại phần nhóm điện áp thấp đã bàn ở bài về N5741A, mà đứng ở rail 12 V: N5743A nên đặt cạnh những model nào, khi nào 60 A là đủ, và khi nào phải lên N5763A, ghép song song hoặc sang dòng N8700. Mọi con số lấy từ data sheet N5700 (5989-1330EN, bản tháng 2/2026) và data sheet N8700 (5990-3881EN) của Keysight.
Keysight N5743A đứng ở đâu trong thang N5700?
Dòng N5700 gồm 24 model, chia hai lớp khung: lớp 750 W (N5741A – N5752A) và lớp 1500 W (N5761A – N5772A), mỗi lớp trải từ 6 V tới 600 V. Trong lớp 750 W, công suất ra bằng tích điện áp và dòng định mức, nên ba model đầu thang tăng dần: N5741A đạt 600 W, N5742A đạt 720 W, và N5743A là model đầu tiên đạt 750 W. Sau đó công suất dao động quanh 750 – 760 W cho tới hết lớp.
Với người chọn máy, điều này có nghĩa là Keysight N5743A là điểm “đủ công suất” thấp nhất của lớp 750 W, đồng thời vẫn giữ điện áp thấp để cấp cho tải 12 V. Toàn dòng dùng chung đầu vào AC phổ quát 85 – 265 VAC, giao tiếp GPIB, LAN và USB 2.0 chuẩn, tuân thủ LXI Class C, và tương thích tập lệnh Sorensen DLM, Xantrex XFR.

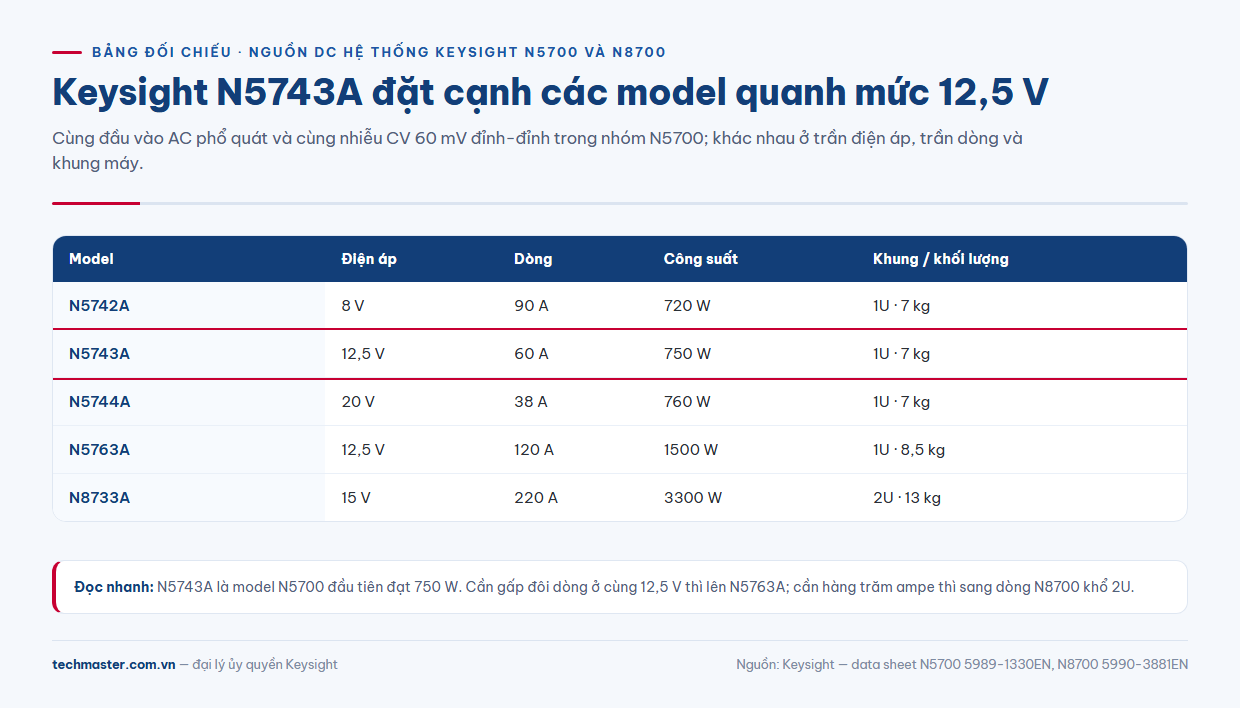

Bộ nguồn DC Keysight N5743A đặt cạnh N5742A, N5744A và N5763A
Bốn model dưới đây là các lựa chọn gần nhất quanh mức 12,5 V. Hai model đầu thang là hàng xóm trong cùng lớp 750 W, còn N5763A cùng điện áp nhưng gấp đôi dòng:
| Thông số (data sheet) | N5742A | N5743A | N5744A | N5763A |
|---|---|---|---|---|
| Định mức | 8 V / 90 A / 720 W | 12,5 V / 60 A / 750 W | 20 V / 38 A / 760 W | 12,5 V / 120 A / 1500 W |
| Lớp khung | 750 W | 750 W | 750 W | 1500 W |
| Độ chính xác lập trình áp | 0,05% + 4 mV | 0,05% + 6,25 mV | 0,05% + 10 mV | 0,05% + 6,25 mV |
| Độ chính xác lập trình dòng | 0,1% + 90 mA | 0,1% + 60 mA | 0,1% + 38 mA | 0,1% + 120 mA |
| Khối lượng | 7 kg | 7 kg | 7 kg | 8,5 kg |
Cả bốn máy có cùng nhiễu CV 60 mV đỉnh-đỉnh (tới 20 MHz) và 8 mV rms, cùng thời gian phục hồi quá độ tải 1,5 ms với các model 6 V – 12,5 V. Khác biệt thật sự nằm ở trần điện áp, trần dòng và lớp khung, không nằm ở chất lượng đầu ra.
N5743A thông số: những dòng cần đọc trước khi chốt
Ngoài định mức 12,5 V / 60 A, data sheet của Keysight cho N5743A các thông số sau (bảo đảm trong dải 0 – 40 °C):
- Hiệu ứng tải (tải 10% – 90%): 3,25 mV cho áp, 17 mA cho dòng. Hiệu ứng nguồn tương ứng là 3,25 mV và 8 mA.
- Độ chính xác đo đọc lại: áp 0,1% + 12,5 mV, dòng 0,1% + 180 mA. Với dòng 60 A, phần cộng cố định 180 mA gần như không đáng kể.
- Thời gian tăng áp đầy tải: 0,08 s; cộng thêm 55 ms xử lý lệnh để ra tổng thời gian lập trình.
- Bảo vệ: OVP chỉnh trong dải 1 – 15 V, thêm giới hạn áp dưới UVL, bảo vệ quá dòng và quá nhiệt. UVL cùng OVP tạo thành “cửa sổ bảo vệ” quanh điện áp làm việc của tải.
- Cơ khí và nguồn vào: cao 43,6 mm (1U), rộng 422,8 mm, sâu 432,8 mm, nặng 7 kg; dòng vào 10,5 A tại 100 VAC hoặc 5 A tại 200 VAC; hệ số công suất 0,99.
Cần lưu ý: N5743A thuộc nhóm 6 V – 60 V, nên không có cực ra nào được cách đất khung quá ±60 VDC. Data sheet cho phép tối đa hai máy nối tiếp; với 12,5 V mỗi máy thì mức 25 V còn nằm rất xa giới hạn cách ly này.
Khi 60 A không đủ: N5763A, ghép song song hay sang N8700?
Có ba lối đi, mỗi lối đổi một thứ:
- N5763A (12,5 V, 120 A, 1500 W): cùng điện áp, gấp đôi dòng, vẫn 1U nhưng nặng 8,5 kg và ăn dòng vào 21 A tại 100 VAC hoặc 11 A tại 200 VAC. Khung 1500 W dùng dây nguồn không đầu cắm (tùy chọn 861/862), nên phải đấu vào tủ điện thay vì cắm ổ thường.
- Ghép song song hai N5743A: data sheet cho phép tới bốn máy cùng định mức chạy chủ/tớ. Hai máy cho 120 A, bốn máy cho 240 A, đổi lại chiếm 2U hoặc 4U và cần hai đến bốn dây nguồn 750 W. Cách này hợp khi muốn dùng dây cắm thường, hoặc khi tải tăng dần theo từng giai đoạn.
- Sang N8700: nếu cần hàng trăm ampe, dòng N8700 khổ 2U bắt đầu ở N8731A (8 V, 400 A, 3200 W) và N8733A (15 V, 220 A, 3300 W). Đổi lại máy nặng 13 kg và phải chọn tùy chọn đầu vào AC (208 V ba pha, 400 V ba pha hoặc 230 V một pha) ngay lúc đặt hàng. Bài chọn nguồn DC hệ thống: tùy chọn đầu vào AC phân tích kỹ phần này.

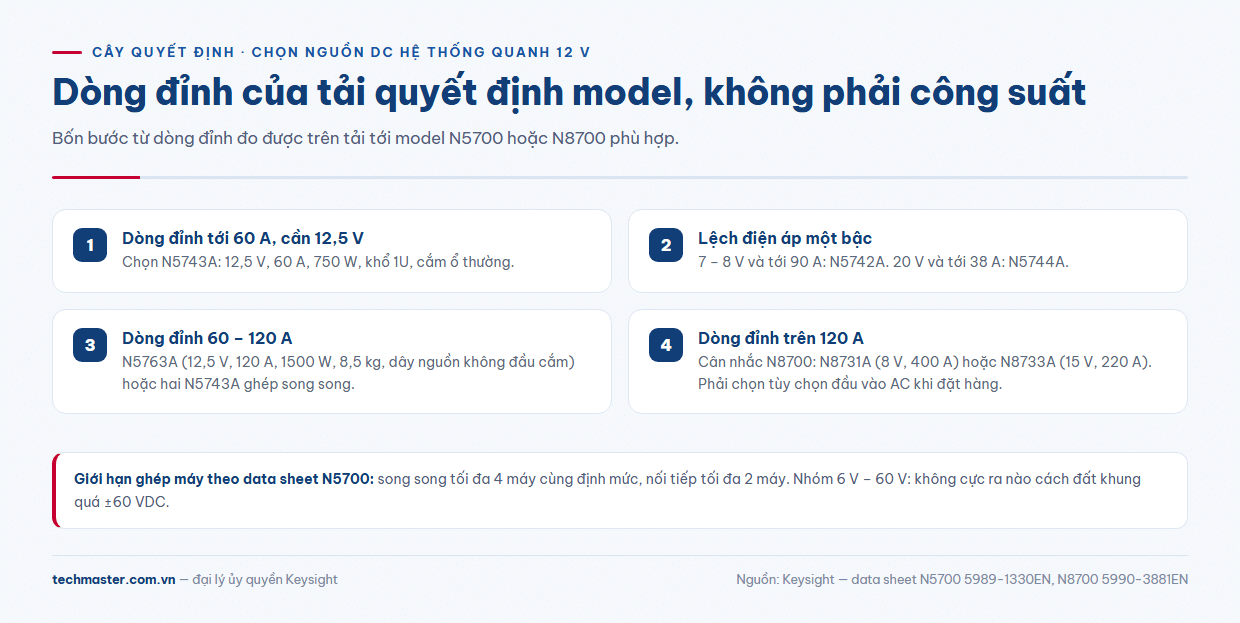

Nguồn DC hệ thống N5700 hay N8700: cây quyết định theo dòng đỉnh
Thay vì bắt đầu từ công suất, hãy bắt đầu từ hai số đo được trên tải: điện áp làm việc và dòng đỉnh. Với tải quanh 12 V, cây quyết định gọn như sau:
- Dòng đỉnh tới 60 A, muốn cắm ổ thường: N5743A.
- Cần 7 – 8 V, dòng tới 90 A: lùi một bậc sang N5742A. Cần 20 V, dòng tới 38 A: tiến một bậc sang N5744A.
- Dòng đỉnh 60 – 120 A ở 12,5 V và chấp nhận đấu tủ điện: N5763A. Nếu muốn giữ dây cắm thường: hai N5743A song song.
- Dòng đỉnh vượt 120 A, hoặc cần vài kW: cân nhắc N8700. Nhóm điện áp thấp hơn của N5700 được bàn ở bài so sánh N5741A với N5742A, N5761A.
Bốn điểm cần kiểm khi đặt hàng N5743A
- Dòng đỉnh thực tế của tải: đo trước, đừng suy từ công suất danh định. Nên để khoảng dự phòng dưới 60 A.
- Dây nguồn: lớp 750 W dùng dây có đầu cắm theo vùng; nếu hệ thống không cần GPIB, có tùy chọn NGP (chỉ USB và LAN).
- Giá đỡ rack: tai và tay cầm đi kèm, nhưng để lắp trong đúng 1U cần bộ trượt N5740A theo data sheet, vì phần cứng rack chuẩn của hệ thống không dùng được.
- Cấu hình song song: chỉ ghép các máy cùng định mức, tối đa bốn máy; nối tiếp tối đa hai máy.
