PMS Lasair III 110: đếm hạt 0,1 µm cho nhà máy bán dẫn ISO Class 1–3

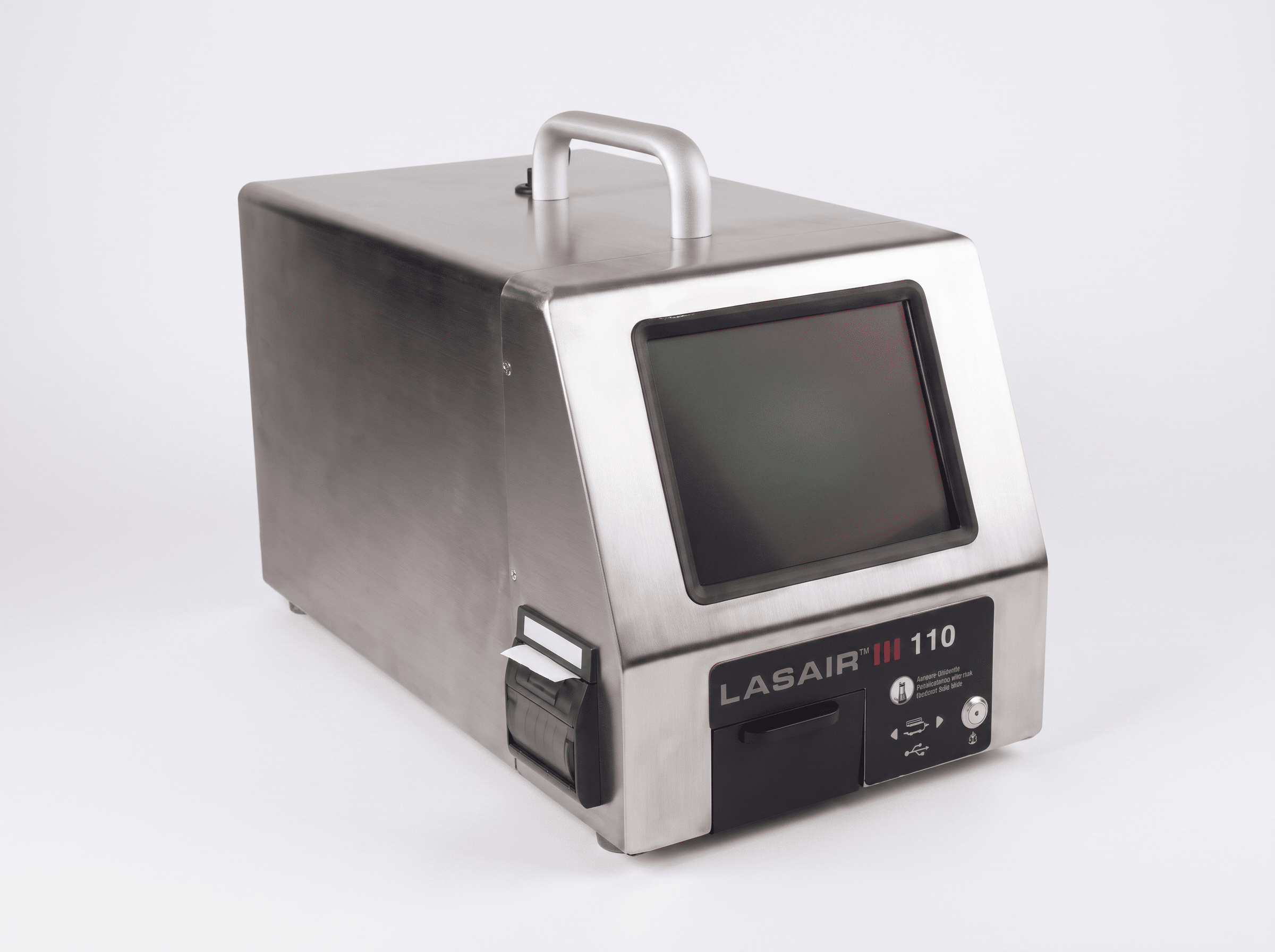

Trong nhà máy bán dẫn, một hạt 0,1 µm rơi lên wafer có thể gây lỗi mạch ở node tiên tiến. Máy đếm hạt PMS Lasair III 110 đo từ 0,1 µm với 8 kênh lập trình, lưu lượng 28,3 LPM và cấu hình cả di động lẫn cố định — công cụ phân loại và giám sát cho phòng sạch ISO Class 1–3.

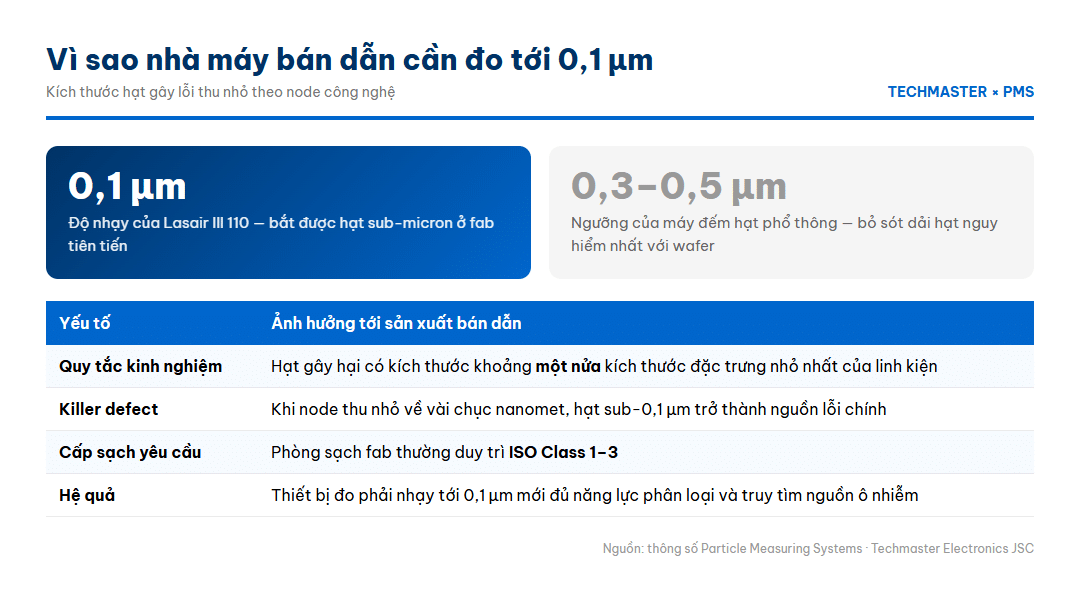

Vì sao sản xuất bán dẫn cần đo tới 0,1 µm?

Quy tắc kinh nghiệm trong ngành: hạt gây hại có kích thước bằng khoảng một nửa kích thước đặc trưng nhỏ nhất (critical dimension) của linh kiện. Khi node công nghệ tiến về vài chục nanomet, các hạt sub-0,1 µm trở thành nguồn lỗi (killer defect) chính. Vì vậy phòng sạch fab thường được giữ ở ISO Class 1–3 — mức đòi hỏi thiết bị đo phải nhạy tới 0,1 µm, điều mà phần lớn máy đếm hạt tiêu chuẩn (0,3–0,5 µm) không đáp ứng.

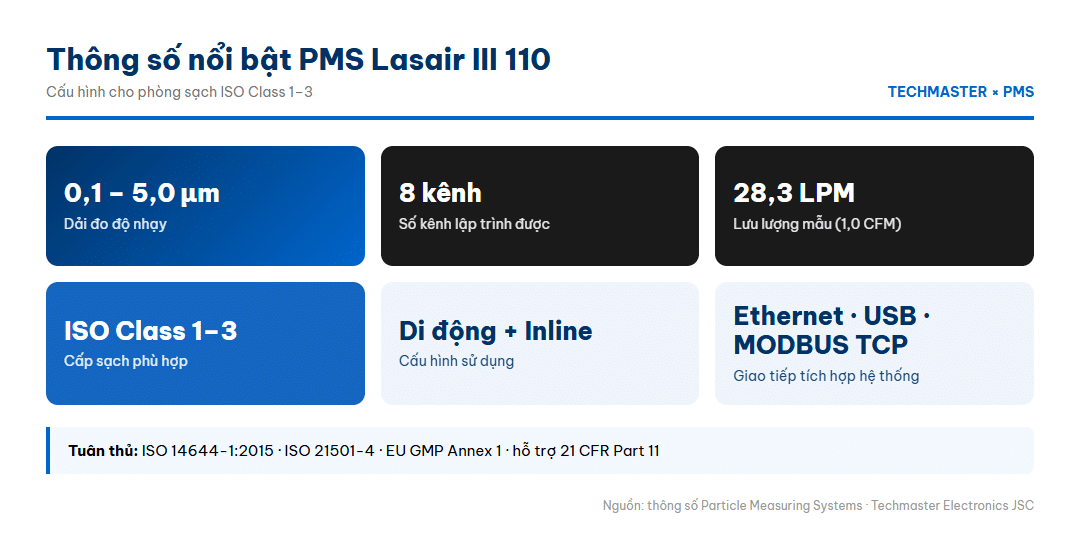

Thông số kỹ thuật PMS Lasair III 110

5 điểm nổi bật của Lasair III 110

1. Độ nhạy 0,1 µm. Đo hạt nhỏ nhất trong họ Lasair III — bắt được các hạt killer defect ở fab tiên tiến.
2. 8 kênh lập trình. Tùy biến ngưỡng kênh để bám sát yêu cầu quy trình thay vì cố định như model 6 kênh.
3. Linh hoạt di động & cố định. Cùng một máy vừa phân loại di động, vừa gắn inline giám sát điểm trọng yếu.
4. Kết nối công nghiệp. Ethernet, USB và MODBUS TCP giúp tích hợp vào hệ SCADA/EMS nhà máy.
5. Sẵn sàng tuân thủ. Hiệu chuẩn ISO 21501-4 và dữ liệu 21 CFR Part 11 cho cả môi trường bán dẫn lẫn dược — điện tử.

Xem cấu hình chi tiết và báo giá tại trang sản phẩm PMS Lasair III 110.

Ứng dụng trong nhà máy bán dẫn & điện tử

Lasair III 110 phục vụ ba nhóm công việc: phân loại phòng sạch khi bàn giao/định kỳ theo ISO 14644-1; truy tìm nguồn ô nhiễm (contamination source-finding) khi năng suất tụt; và giám sát điểm trọng yếu quanh thiết bị photolithography, wafer handling. Khi cần độ nhạy nano hơn (10 nm) cho khí công nghệ, doanh nghiệp bổ sung dòng đếm hạt nano chuyên dụng; còn với giám sát di động dải hạt lớn hơn, các model 350L/5100 trong cùng họ là lựa chọn bổ trợ.

0,1 µm so với 0,3 µm — khác biệt thực tế ở đâu?

Nhiều nhà máy đặt câu hỏi liệu có cần thiết bị 0,1 µm hay máy 0,3 µm phổ thông là đủ. Câu trả lời phụ thuộc vào việc dải hạt nào thực sự gây rủi ro cho quy trình của bạn.

Với phòng sạch dược hay lắp ráp điện tử thông thường, ngưỡng 0,3–0,5 µm đáp ứng được yêu cầu phân loại. Nhưng trong nhà máy bán dẫn, phần lớn hạt trong không khí nằm ở dải sub-micron — nếu thiết bị chỉ bắt đầu đếm từ 0,3 µm thì toàn bộ dải 0,1–0,3 µm trở thành điểm mù. Khi năng suất wafer sụt giảm mà số liệu quan trắc vẫn “đạt”, điểm mù này thường là nguyên nhân.

Đó là lý do máy đếm hạt PMS Lasair III 110 giữ vai trò khác biệt: nó mở rộng vùng quan sát xuống 0,1 µm, đủ để phân loại ISO Class 1–3 và truy tìm nguồn ô nhiễm mà máy 0,3 µm không thấy được.

Tích hợp vào hệ thống giám sát của nhà máy

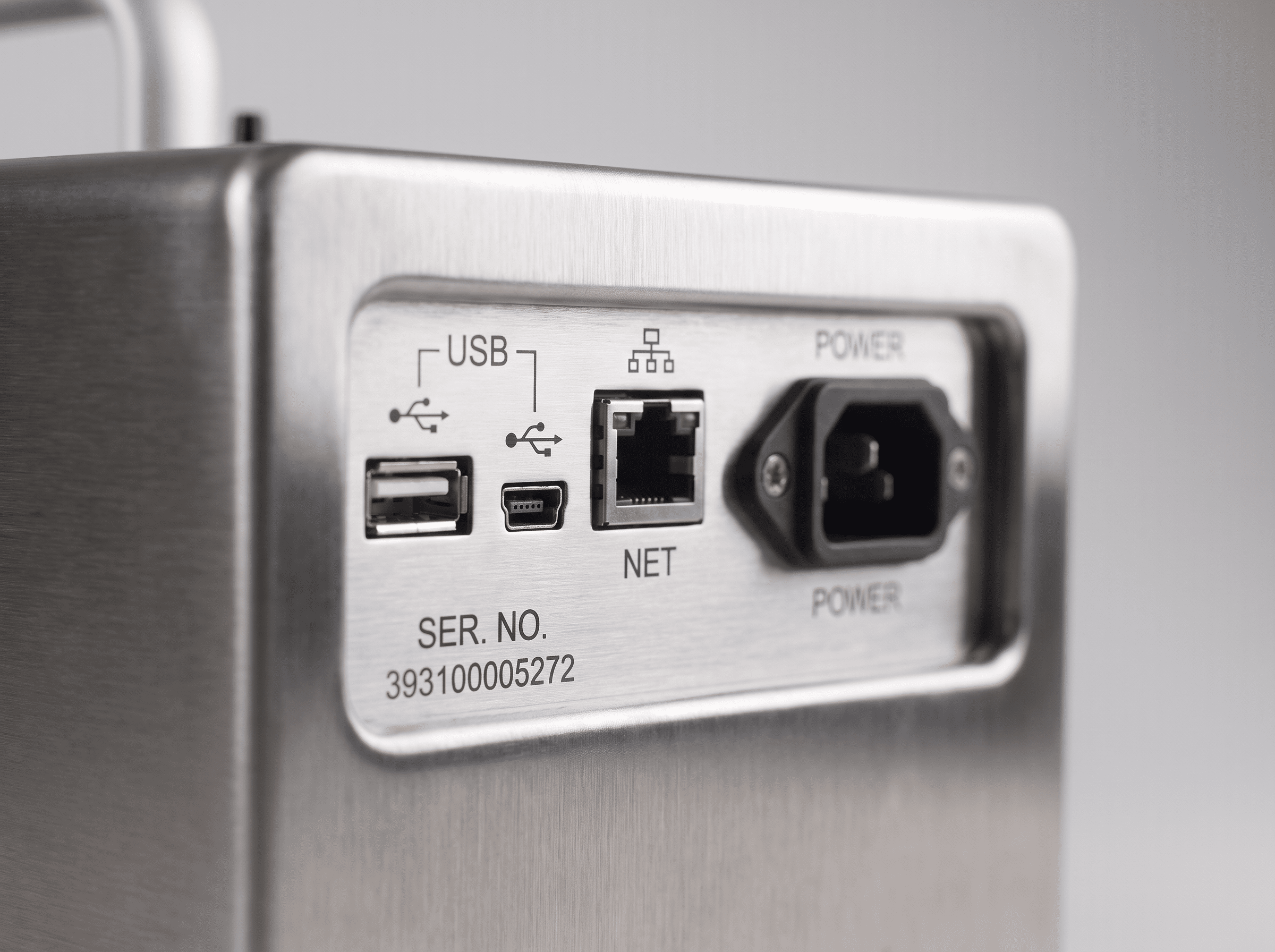

Lasair III 110 hỗ trợ Ethernet, USB và MODBUS TCP — điều này quan trọng hơn vẻ ngoài của nó. MODBUS TCP là giao thức công nghiệp phổ biến, cho phép đưa dữ liệu hạt vào hệ SCADA hoặc hệ giám sát môi trường (EMS) sẵn có của nhà máy thay vì để dữ liệu nằm rời rạc trong máy.

Nhờ khả năng chạy ở cả cấu hình di động và cố định (inline), cùng một thiết bị có thể phục vụ hai vai trò: đi phân loại định kỳ theo lịch, và gắn cố định giám sát một điểm trọng yếu quanh thiết bị photolithography hay khu vực xử lý wafer khi cần. Với nhà máy đang xây dựng hệ giám sát nhiều điểm, cấu hình này giúp giảm số thiết bị phải đầu tư ban đầu.
