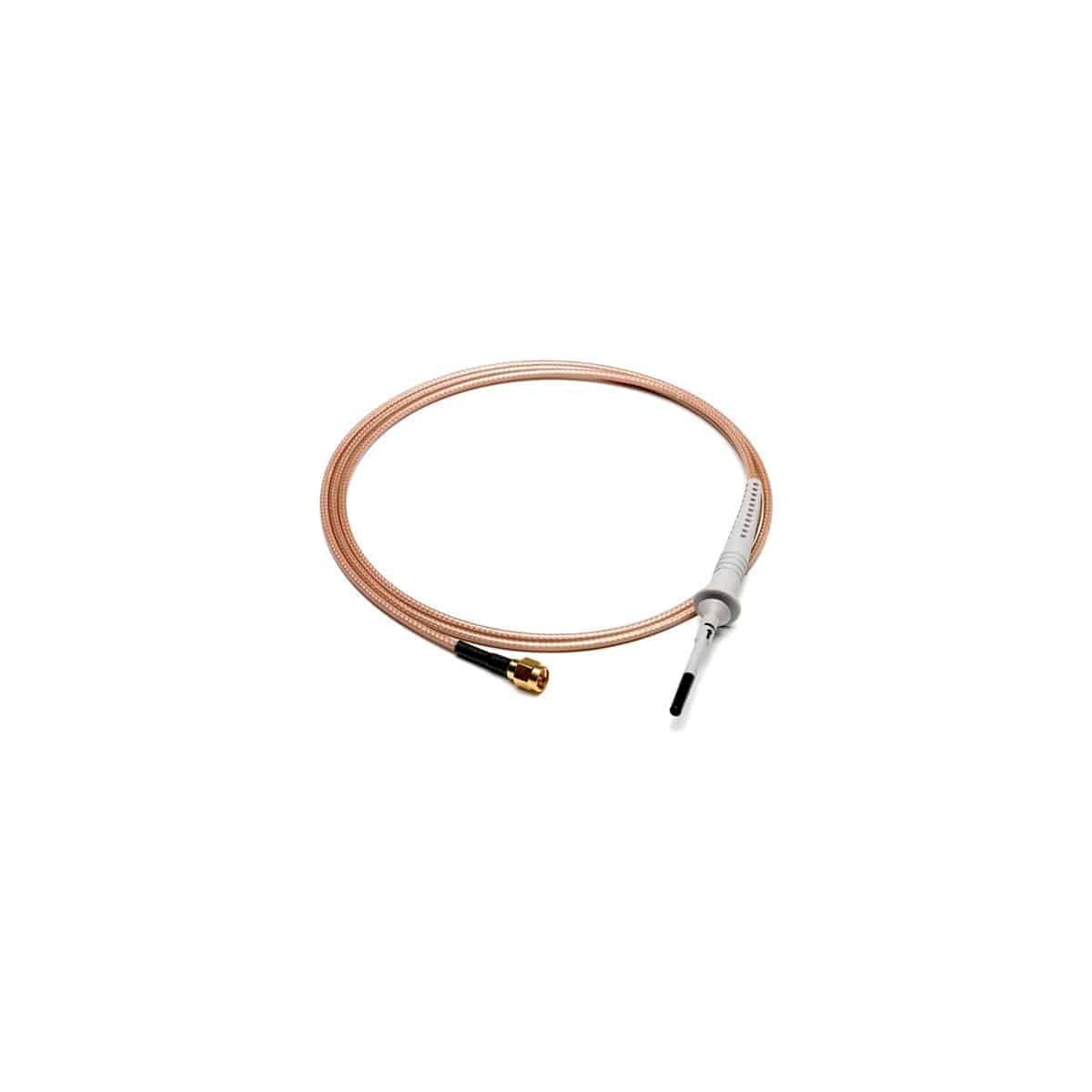

Ở tần số cao, que đo thụ động thông thường trở thành ăng-ten và làm méo chính tín hiệu cần đo. Que đo trở kháng thấp PicoConnect giải quyết bằng cách hạ trở kháng đầu vào và rút ngắn đường dẫn — cho băng thông 1,5 GHz với tải ký sinh cực nhỏ, phù hợp đo cạnh xung nhanh và tín hiệu số tốc độ cao.
Danh mục mã hàng — que đo trở kháng thấp PicoConnect (3 mã)
| Mã đặt hàng | Mô tả |
|---|---|
| TA061 | Que đo thụ động trở kháng thấp 1,5 GHz, tỉ lệ 10:1, đầu nối SMA |
| TA062 | Que đo thụ động trở kháng thấp 1,5 GHz, tỉ lệ 10:1, đầu nối BNC |
| TA315 | Bộ đầu đo mạ vàng và dây hàn cho que đo PicoConnect |
Ứng dụng
Tín hiệu số tốc độ cao
Đo cạnh xung ps trên bus SerDes, clock GHz.
Đo cạnh xung chính xác
Tải ký sinh nhỏ nên không làm chậm cạnh của mạch.
Hàn trực tiếp lên mạch
Bộ đầu mạ vàng TA315 hàn thẳng vào điểm đo cố định.
Ngành sử dụng
Thiết kế high-speed
SerDes, DDR, giao tiếp gigabit.
RF & vi ba
Đo tín hiệu băng rộng.
Nghiên cứu
Phòng lab đo lường tiên tiến.
Xem thêm phụ kiện Pico khác do Techmaster phân phối chính hãng.
Tương thích thiết bị
Phụ kiện Pico dùng chuẩn đầu nối công nghiệp nên phần lớn lắp được lên nhiều dòng máy khác nhau, nhưng cần lưu ý hai điểm khi chọn: băng thông và dải điện áp của phụ kiện phải bằng hoặc vượt thông số của phép đo, và chuẩn đầu nối phải khớp với cổng vào của máy. Riêng nhóm PicoBNC+ mang thêm dữ liệu nhận diện: khi cắm vào máy Pico tương ứng, thiết bị tự đặt thang đo và đơn vị đúng theo loại phụ kiện, bớt được một bước cấu hình tay và một nguồn sai số thường gặp.
Vì sao dùng phụ kiện chính hãng
Phụ kiện đo là phần hao mòn nhanh nhất của một bộ thiết bị: đầu kim gãy, dây đứt ngầm, kẹp mất độ bám. Dùng phụ kiện chính hãng giữ được thông số đã công bố của phép đo — điện dung đầu vào, dải điện áp an toàn và độ suy hao đều là các giá trị được nhà sản xuất kiểm soát. Với phép đo trên hệ điện áp cao, đây còn là vấn đề an toàn chứ không chỉ là độ chính xác.
Đặt hàng theo mã
Mỗi mã trong bảng trên là một mã đặt hàng độc lập của Pico Technology. Khi liên hệ, gửi kèm mã hàng và model máy đang dùng để Techmaster xác nhận tương thích, báo giá và thời gian giao dự kiến — với phụ kiện không sẵn kho, hàng được đặt theo lô nhập chính hãng.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm Máy hiện sóng PicoScope 6428E-D hoặc Que đo tích cực PicoScope để hoàn thiện bộ đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp
Vì sao cần que trở kháng thấp ở tần số cao?
Que 10:1 thông thường có điện dung đầu vào ~10 pF — ở GHz nó tạo tải đáng kể, làm chậm cạnh và méo dạng sóng. Que Z thấp giảm điện dung xuống mức pF nhỏ nên tín hiệu đo được sát với thực tế.
TA061 và TA062 khác gì nhau?
Cùng thông số 1,5 GHz 10:1, chỉ khác đầu nối: TA061 dùng SMA, TA062 dùng BNC — chọn theo cổng vào của máy hiện sóng.
Có làm hỏng mạch không?
Trở kháng thấp lấy dòng nhiều hơn từ điểm đo, nên tránh dùng ở nút tín hiệu công suất rất nhỏ; với mạch số tốc độ cao thì ảnh hưởng là không đáng kể.
Phụ kiện Pico có dùng được với máy hãng khác không?
Các phụ kiện dùng đầu nối BNC tiêu chuẩn thì lắp được lên máy hiện sóng của hãng khác; riêng nhóm PicoBNC+ khai thác được đầy đủ tính năng tự nhận diện khi dùng với máy Pico tương ứng.
Đặt hàng theo mã lẻ được không?
Được — mỗi mã trong bảng trên là một mã đặt hàng độc lập. Liên hệ Techmaster kèm mã hàng để nhận báo giá và thời gian giao dự kiến cho đúng mã bạn cần.
