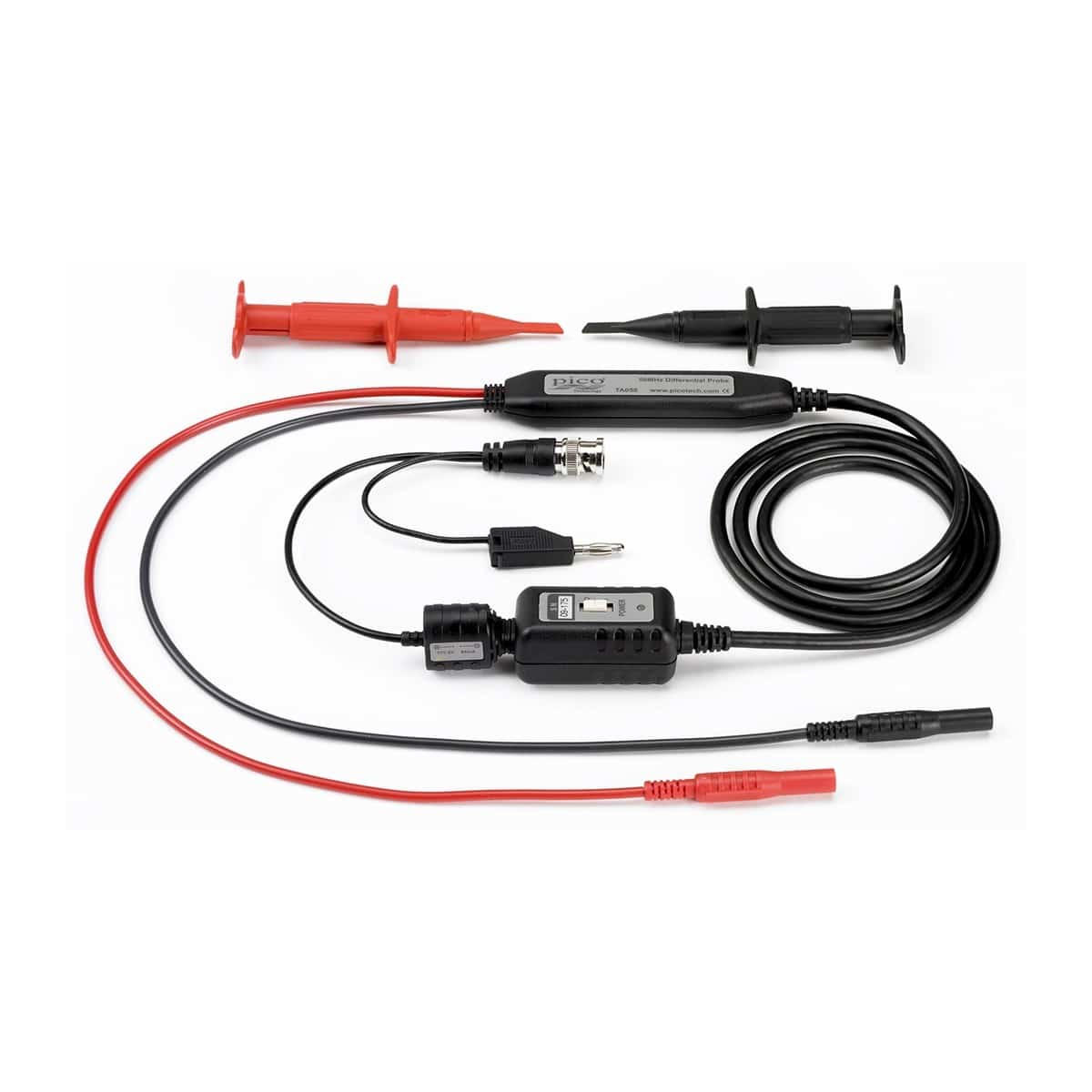

Các bus vi sai hiện đại — USB, Ethernet, LVDS, CAN — chỉ đọc đúng khi đo chênh áp giữa hai đường tín hiệu chứ không phải so với đất. Nhóm que đo vi sai tốc độ cao của Pico (50 MHz đến 800 MHz) cho phép nhìn đúng dạng sóng vi sai với tỉ số nén nhiễu chung cao, ngay cả khi hai đường nằm trên nền nhiễu lớn.
Danh mục mã hàng — que đo vi sai tốc độ cao (3 mã)
| Mã đặt hàng | Mô tả |
|---|---|
| TA058 | Que đo vi sai 50 MHz, 70 V, tỉ lệ 10:1 |
| TA488 | Que đo vi sai tích cực AD2201, 200 MHz, đầu BNC |
| TA489 | Que đo vi sai tích cực AD2801, 800 MHz, đầu BNC |
Ứng dụng
Bus vi sai
USB, LVDS, Ethernet, CAN — đo đúng bản chất tín hiệu.
Nén nhiễu chung
Loại bỏ nhiễu nền chung trên cả hai đường.
Tín hiệu nhỏ trên nền lớn
Đo shunt dòng, cảm biến cầu ở chế độ vi sai.
Ngành sử dụng
Thiết kế nhúng
Board có bus vi sai tốc độ cao.
Điện tử ô tô
CAN FD, Automotive Ethernet.
High-speed digital
Kiểm chuẩn tín hiệu giao tiếp.
Xem thêm phụ kiện Pico khác do Techmaster phân phối chính hãng.
Tương thích thiết bị
Phụ kiện Pico dùng chuẩn đầu nối công nghiệp nên phần lớn lắp được lên nhiều dòng máy khác nhau, nhưng cần lưu ý hai điểm khi chọn: băng thông và dải điện áp của phụ kiện phải bằng hoặc vượt thông số của phép đo, và chuẩn đầu nối phải khớp với cổng vào của máy. Riêng nhóm PicoBNC+ mang thêm dữ liệu nhận diện: khi cắm vào máy Pico tương ứng, thiết bị tự đặt thang đo và đơn vị đúng theo loại phụ kiện, bớt được một bước cấu hình tay và một nguồn sai số thường gặp.
Vì sao dùng phụ kiện chính hãng
Phụ kiện đo là phần hao mòn nhanh nhất của một bộ thiết bị: đầu kim gãy, dây đứt ngầm, kẹp mất độ bám. Dùng phụ kiện chính hãng giữ được thông số đã công bố của phép đo — điện dung đầu vào, dải điện áp an toàn và độ suy hao đều là các giá trị được nhà sản xuất kiểm soát. Với phép đo trên hệ điện áp cao, đây còn là vấn đề an toàn chứ không chỉ là độ chính xác.
Đặt hàng theo mã
Mỗi mã trong bảng trên là một mã đặt hàng độc lập của Pico Technology. Khi liên hệ, gửi kèm mã hàng và model máy đang dùng để Techmaster xác nhận tương thích, báo giá và thời gian giao dự kiến — với phụ kiện không sẵn kho, hàng được đặt theo lô nhập chính hãng.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm Máy hiện sóng PicoScope 3418E hoặc Que đo vi sai cao áp Pico để hoàn thiện bộ đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp
Que vi sai tốc độ cao khác que vi sai cao áp thế nào?
Nhóm tốc độ cao tối ưu băng thông (tới 800 MHz) ở điện áp thấp cho bus dữ liệu; nhóm cao áp tối ưu dải điện áp (tới 7000 V) ở băng thông thấp hơn cho điện tử công suất. Hai nhóm không thay thế nhau.
Đo CAN bus nên dùng que nào?
TA058 (50 MHz, 70 V) đủ cho CAN/CAN FD lớp vật lý; Automotive Ethernet tốc độ cao hơn nên cân nhắc TA488 (200 MHz) hoặc TA489 (800 MHz).
Có cần bộ phụ kiện riêng không?
TA489 có bộ phụ kiện TA575 gồm các đầu tiếp xúc chuyên dụng — nên mua kèm để tận dụng hết băng thông của que.
Phụ kiện Pico có dùng được với máy hãng khác không?
Các phụ kiện dùng đầu nối BNC tiêu chuẩn thì lắp được lên máy hiện sóng của hãng khác; riêng nhóm PicoBNC+ khai thác được đầy đủ tính năng tự nhận diện khi dùng với máy Pico tương ứng.
Đặt hàng theo mã lẻ được không?
Được — mỗi mã trong bảng trên là một mã đặt hàng độc lập. Liên hệ Techmaster kèm mã hàng để nhận báo giá và thời gian giao dự kiến cho đúng mã bạn cần.
