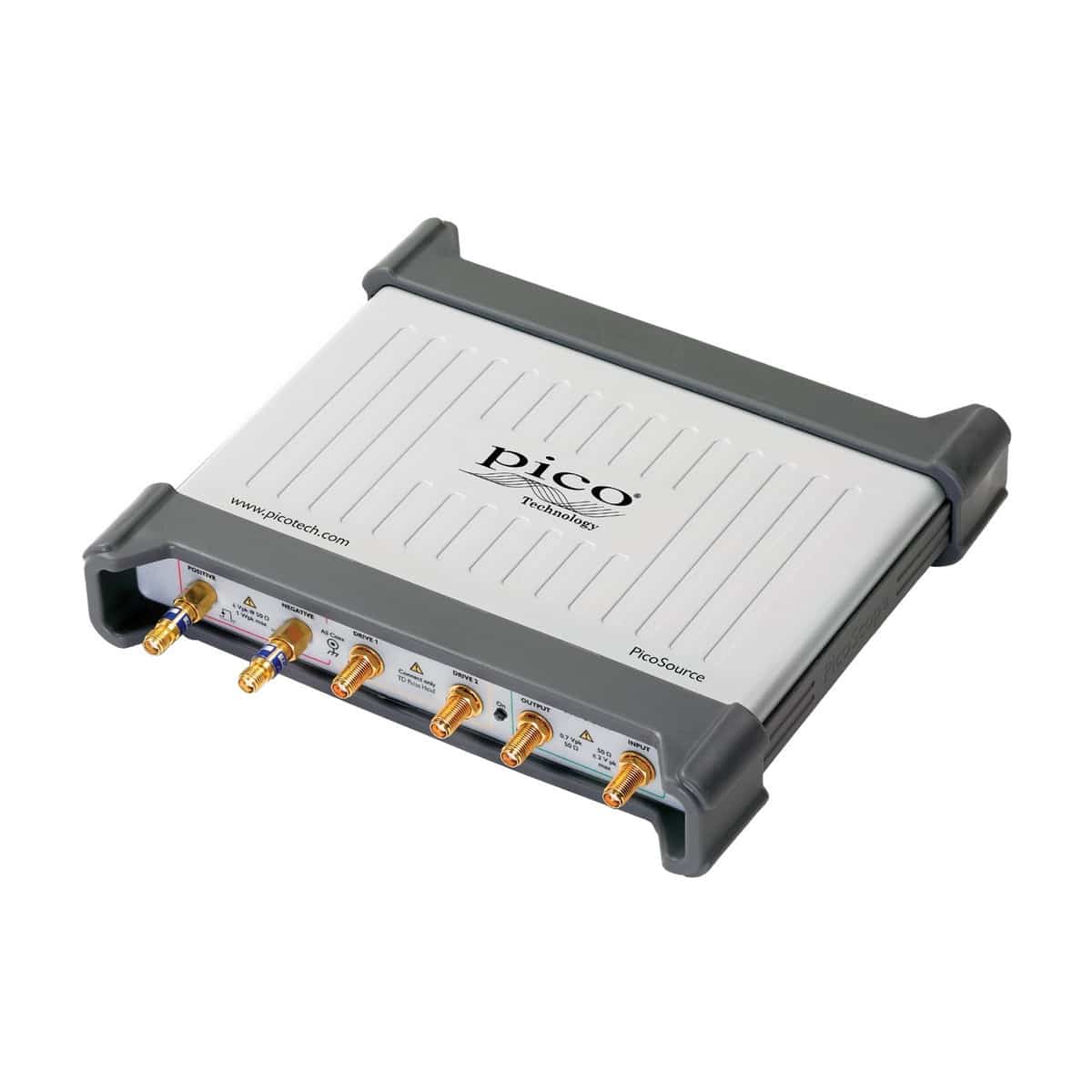

PG914 gộp cả hai công nghệ của dòng PG900 — đầu SRD biên độ lớn và đầu tunnel-diode cạnh 40 ps — thành nguồn xung linh hoạt nhất bộ ba, phủ từ TDR phân giải cao tới kích thích biên độ lớn.
Thông số chính — PicoSource PG914
| Công nghệ đầu ra | Cả SRD tích hợp và tunnel-diode ngoài |
|---|---|
| Biên độ | 2,5–6 V (SRD) và > 200 mV (TD) |
| Số đầu ra | 2 (dual output) |
| Ứng dụng | TDR/TDT, đáp ứng xung, kiểm kênh truyền |
| Kết nối | USB điều khiển |
Ứng dụng của PicoSource PG914
TDR/TDT
Nguồn xung cho đo phản xạ định vị lỗi trở kháng.
Đáp ứng xung
Kích thích DUT đo step/impulse response băng rộng.
Tiền kiểm EMC
Xung cạnh nhanh tái tạo sự kiện quá độ có kiểm soát.
Ngành sử dụng
High-speed digital
Đặc tính hóa backplane, connector.
Vi ba & RF
Đo linh kiện băng siêu rộng.
Phòng đo kiểm
Hệ TDR tự dựng chi phí hợp lý.
Xem thêm các thiết bị RF Pico khác do Techmaster phân phối chính hãng.
Thông số kỹ thuật mở rộng
| Độ chính xác biên độ | ±10% |
|---|---|
| Độ rộng xung | 200 ns đến 4 µs, ±10% ±50 ns, bước 25 ns |
| Chu kỳ lặp (PRF) | 1 µs đến 1 s, ±100 ppm ±10 ns, bước 200 ns |
| Kích thước mỗi đầu phát xung | 80 × 28 × 25 mm |
| Khối lượng mỗi đầu phát xung | 125 g |
| Nhiệt độ làm việc | +5 °C đến +40 °C |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm điều khiển và lập trình
Phần mềm điều khiển đi kèm chạy trên máy tính Windows qua cổng USB, không tính phí bản quyền. Với PicoVNA, phần mềm dẫn từng bước quy trình hiệu chuẩn SOLT và hiển thị kết quả dưới nhiều dạng đồ thị cùng lúc: Descartes hai trục y, đồ thị cực và Smith chart, mỗi cửa sổ hiển thị nhiều vết đo trực tiếp lẫn vết đã lưu để so sánh. Bộ lệnh lập trình đi kèm cho phép đưa thiết bị vào trạm đo tự động trong sản xuất thay vì thao tác thủ công.
Hiệu chuẩn quyết định độ chính xác
Độ chính xác của phép đo RF phụ thuộc vào hiệu chuẩn nhiều hơn vào bản thân thiết bị: mặt phẳng chuẩn phải được dời tới đúng đầu cáp nối vào mẫu đo, nếu không suy hao và pha của chính sợi cáp sẽ cộng vào kết quả. Vì vậy bộ chuẩn và cáp chất lượng là phần đầu tư bắt buộc đi cùng thiết bị — Techmaster tư vấn bộ chuẩn phù hợp dải tần và loại đầu nối bạn dùng.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoSource PG911 hoặc PicoScope 9311-20 (TDR) để hoàn thiện hệ đo.
