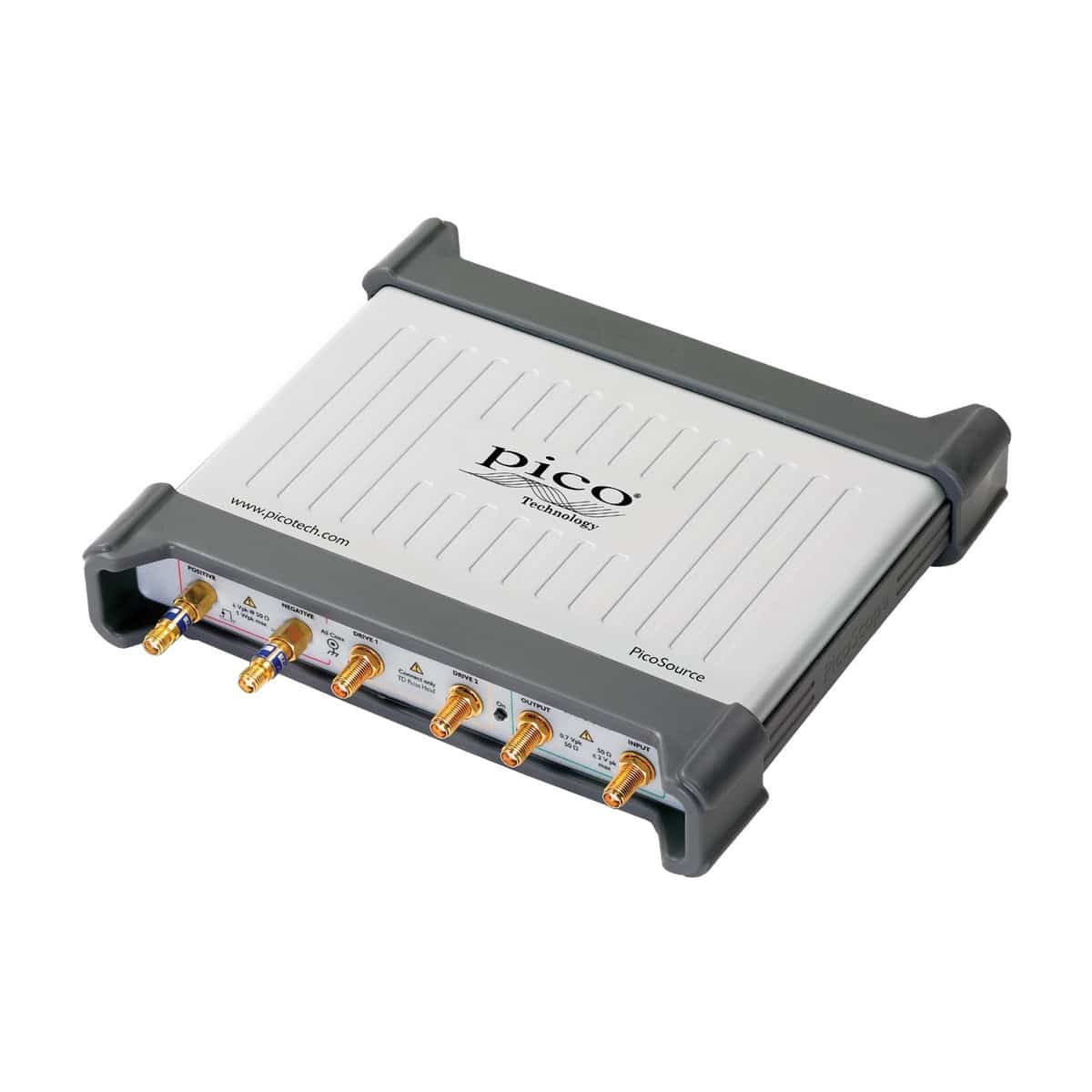

PG911 dùng diode phục hồi bậc (SRD) tích hợp phát cạnh xung dưới 60 ps với biên độ chỉnh được 2,5–6 V — nguồn xung chuẩn cho đo TDR, kiểm đáp ứng xung và thử nghiệm EMC mức board.
Thông số chính — PicoSource PG911
| Công nghệ đầu ra | Đầu ra SRD tích hợp, cạnh < 60 ps |
|---|---|
| Biên độ | 2,5 – 6 V biên độ chỉnh được |
| Số đầu ra | 2 (dual output) |
| Ứng dụng | TDR/TDT, đáp ứng xung, kiểm kênh truyền |
| Kết nối | USB điều khiển |
Ứng dụng của PicoSource PG911
TDR/TDT
Nguồn xung cho đo phản xạ định vị lỗi trở kháng.
Đáp ứng xung
Kích thích DUT đo step/impulse response băng rộng.
Tiền kiểm EMC
Xung cạnh nhanh tái tạo sự kiện quá độ có kiểm soát.
Ngành sử dụng
High-speed digital
Đặc tính hóa backplane, connector.
Vi ba & RF
Đo linh kiện băng siêu rộng.
Phòng đo kiểm
Hệ TDR tự dựng chi phí hợp lý.
Xem thêm các thiết bị RF Pico khác do Techmaster phân phối chính hãng.
Thông số kỹ thuật mở rộng
| Độ chính xác biên độ | ±10% |
|---|---|
| Độ rộng xung | 200 ns đến 4 µs, ±10% ±50 ns, bước 25 ns |
| Chu kỳ lặp (PRF) | 1 µs đến 1 s, ±100 ppm ±10 ns, bước 200 ns |
| Kích thước mỗi đầu phát xung | 80 × 28 × 25 mm |
| Khối lượng mỗi đầu phát xung | 125 g |
| Nhiệt độ làm việc | +5 °C đến +40 °C |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm điều khiển và lập trình
Phần mềm điều khiển đi kèm chạy trên máy tính Windows qua cổng USB, không tính phí bản quyền. Với PicoVNA, phần mềm dẫn từng bước quy trình hiệu chuẩn SOLT và hiển thị kết quả dưới nhiều dạng đồ thị cùng lúc: Descartes hai trục y, đồ thị cực và Smith chart, mỗi cửa sổ hiển thị nhiều vết đo trực tiếp lẫn vết đã lưu để so sánh. Bộ lệnh lập trình đi kèm cho phép đưa thiết bị vào trạm đo tự động trong sản xuất thay vì thao tác thủ công.
Hiệu chuẩn quyết định độ chính xác
Độ chính xác của phép đo RF phụ thuộc vào hiệu chuẩn nhiều hơn vào bản thân thiết bị: mặt phẳng chuẩn phải được dời tới đúng đầu cáp nối vào mẫu đo, nếu không suy hao và pha của chính sợi cáp sẽ cộng vào kết quả. Vì vậy bộ chuẩn và cáp chất lượng là phần đầu tư bắt buộc đi cùng thiết bị — Techmaster tư vấn bộ chuẩn phù hợp dải tần và loại đầu nối bạn dùng.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoSource PG912 hoặc PicoScope 9311-20 (TDR) để hoàn thiện hệ đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoSource PG911
PicoSource PG911 dùng với thiết bị nào?
Ghép với máy hiện sóng lấy mẫu PicoScope 9300 tạo thành hệ TDR/TDT hoàn chỉnh, hoặc làm nguồn kích thích độc lập cho mọi phép đo đáp ứng xung.
Cạnh xung ps quan trọng vì sao?
Độ phân giải không gian của TDR tỷ lệ với thời gian cạnh — cạnh 40–60 ps phân giải lỗi cách nhau vài milimet trên PCB.
Chọn PG911 hay bản khác trong dòng PG900?
PG911 hợp khi cần biên độ lớn chỉnh được; cần cạnh nhanh nhất chọn PG912; cần cả hai chọn PG914.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
Dữ liệu đo lưu và chia sẻ thế nào?
Dạng sóng lưu thành tệp trên máy tính, mở lại được trên bất kỳ máy nào có PicoScope 7 kể cả khi không cắm thiết bị — thuận tiện khi gửi kết quả cho đồng nghiệp hoặc lưu hồ sơ kiểm tra. Dữ liệu cũng xuất được sang CSV và ảnh để đưa vào báo cáo.
