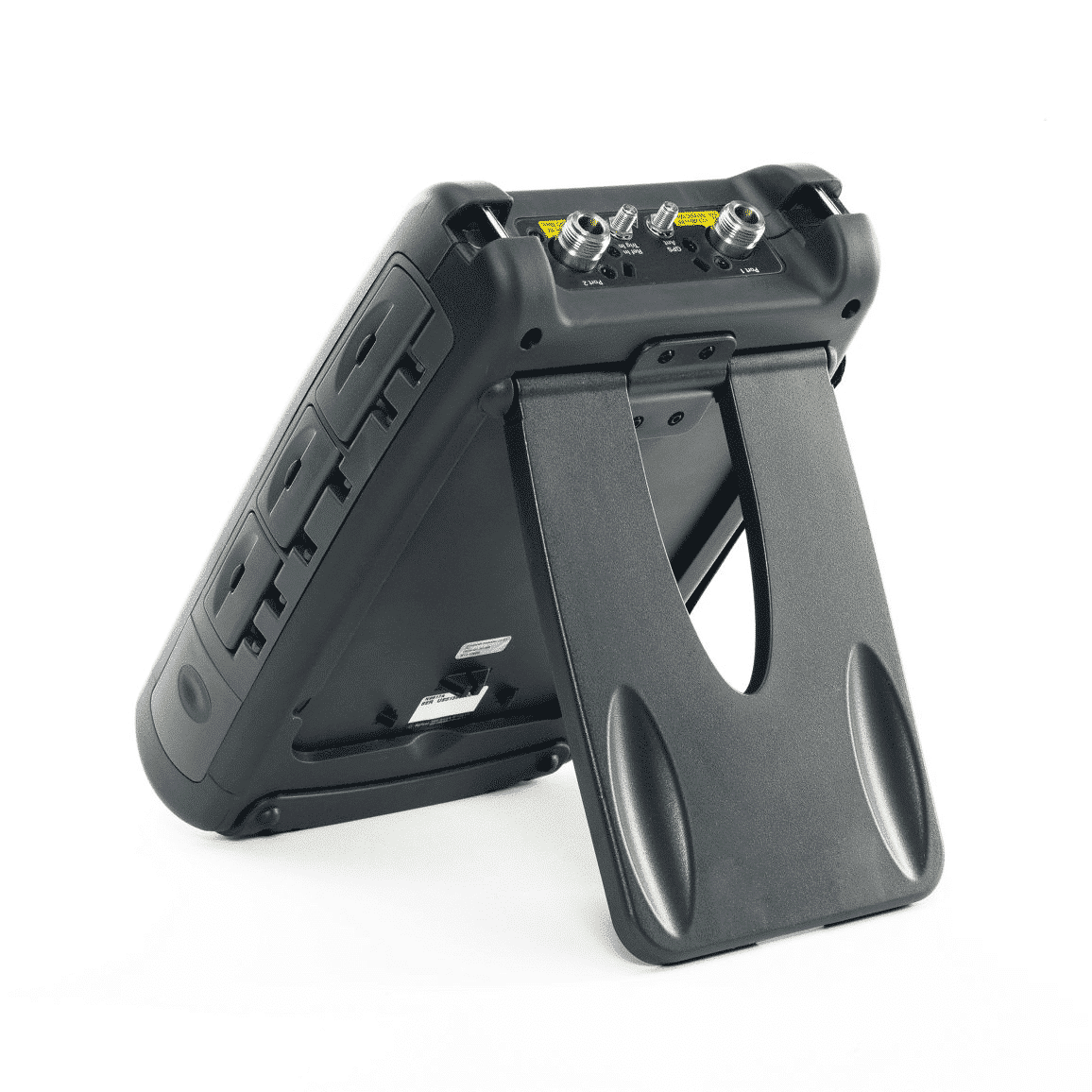

Máy phân tích mạng vector cầm tay FieldFox Keysight N9926A (14 GHz)

Máy phân tích mạng vector cầm tay Keysight N9926A FieldFox – 14 GHz

Giới thiệu tổng quan

Keysight N9926A FieldFox Handheld Microwave Vector Network Analyzer (VNA) là máy phân tích mạng vector (VNA) cầm tay mạnh mẽ, hoạt động tới 14 GHz, được thiết kế để bảo trì định kỳ, xử lý sự cố và đo kiểm RF/vi sóng tại hiện trường. Với trọng lượng chỉ 3.0 kg, đây là máy VNA cầm tay nhẹ nhất trên thị trường, kết hợp hiệu suất cao và tính di động tối ưu.

Ứng dụng thực tế

• Đo kiểm thành phần và hệ thống RF/vi sóng ngoài hiện trường

• Kiểm tra cáp và ăng-ten trong viễn thông và mạng không dây

• Đo các tham số S (S-parameters) cho quốc phòng, hàng không vũ trụ

• Hiệu chuẩn và xử lý sự cố tại chỗ cho các tuyến truyền tần số cao

• Hỗ trợ lắp đặt, bảo trì và xác nhận hiệu suất ngoài hiện trường

Thông số kỹ thuật

• Dải tần: Lên tới 14 GHz

• Khả năng đo lường:

  • Vector Network Analyzer (VNA) hai cổng

  • Time-Domain Reflectometer (TDR)

  • Vector Voltmeter

  • Máy phân tích cáp & ăng-ten

• Dải động: Lên tới 95 dB

• Đo S-parameters: Hỗ trợ đo đồng thời cả 4 tham số S với một kết nối duy nhất

• Phương pháp hiệu chuẩn:

  • QuickCal

  • Hiệu chuẩn hai cổng unknown thru đầy đủ

  • TRL (Thru, Reflect, Line)

• Đo công suất: Hỗ trợ đo công suất trung bình và xung qua USB power sensor

Tính năng tích hợp

• Tích hợp nhiều công cụ trong một thiết bị cầm tay

• Thiết kế chắc chắn, phù hợp môi trường khắc nghiệt

• Hiệu chuẩn nhanh chóng với QuickCal

• Độ chính xác cao nhờ nhiều tùy chọn hiệu chuẩn nâng cao

Thông số vật lý

• Trọng lượng: 3.0 kg (6.6 lb)

• Kiểu dáng: Máy phân tích mạng vector cầm tay

• Nguồn điện: Adapter AC/DC và pin Li-ion sạc lại

Phụ kiện đi kèm

• Adapter AC/DC

• Dây nguồn chuẩn địa phương

• Pin Li-ion sạc lại

• Túi đựng mềm kèm quai đeo vai và balo

• Sách hướng dẫn nhanh (Quick Reference Guide)
