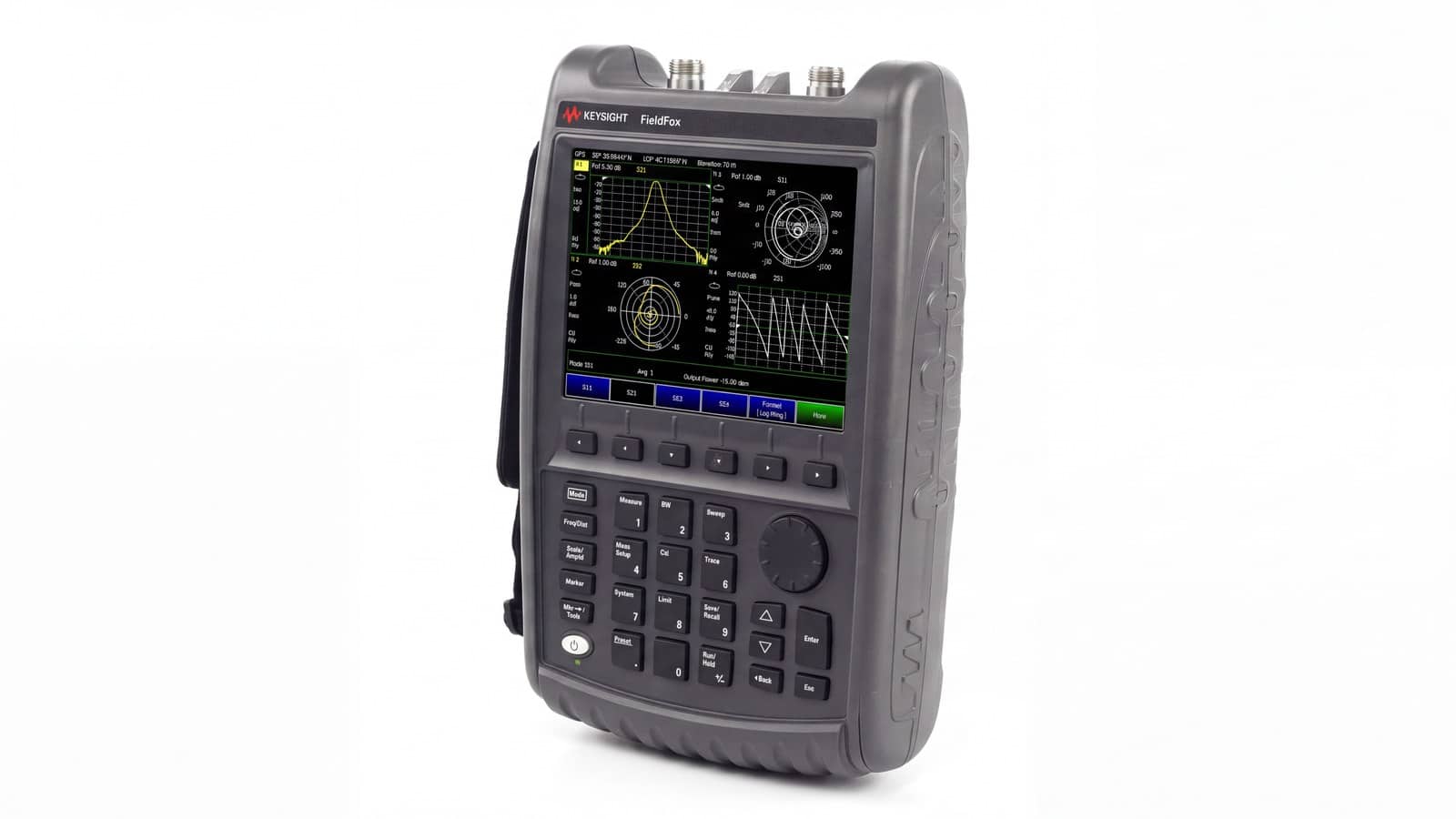

Keysight N9926A là máy phân tích mạng vector cầm tay thuộc dòng FieldFox, đo từ 30 kHz đến 14 GHz, chạy pin và nặng 3,0 kg. Bài viết này đi thẳng vào các bài đo hiện trường mà model này làm được, tùy chọn cần có cho từng bài đo và cách hiệu chuẩn.
Một điểm cần nói rõ ngay từ đầu: theo trang sản phẩm Keysight, N9926A đã ngừng sản xuất (trạng thái “Discontinued / Currently Supported”) và Keysight không nêu model thay thế trực tiếp. Máy vẫn được hỗ trợ; nếu định mua mới, phần cuối bài có gợi ý lựa chọn hiện hành.
Keysight N9926A là gì và không phải là gì
Trong data sheet FieldFox (5990-9783EN), Keysight xếp N9926A vào nhóm “FieldFox microwave vector network analyzers” cùng N9925A, N9927A và N9928A. Nhóm này tách biệt với các máy kết hợp (combination analyzer) như N9916A, vốn có thêm chế độ phân tích phổ. Nói cách khác, N9926A là máy phân tích mạng thuần túy: nó phát tín hiệu kích thích và đo phản xạ, truyền qua của thiết bị cần đo (DUT), chứ không có chế độ phân tích phổ để săn nhiễu hay đo công suất kênh.
Cấu hình gốc là VNA truyền dẫn/phản xạ (S11, S21). Tùy theo tùy chọn, máy có thể trở thành VNA 2 cổng đầy đủ đo cả bốn tham số S trong một lần kết nối, máy phân tích cáp và anten (CAT), máy đo phản xạ miền thời gian (TDR) hoặc vôn kế vector. Hãy kiểm tra máy đang có tùy chọn nào trước khi lên kế hoạch đo.
N9926A thông số cần nắm trước khi ra hiện trường

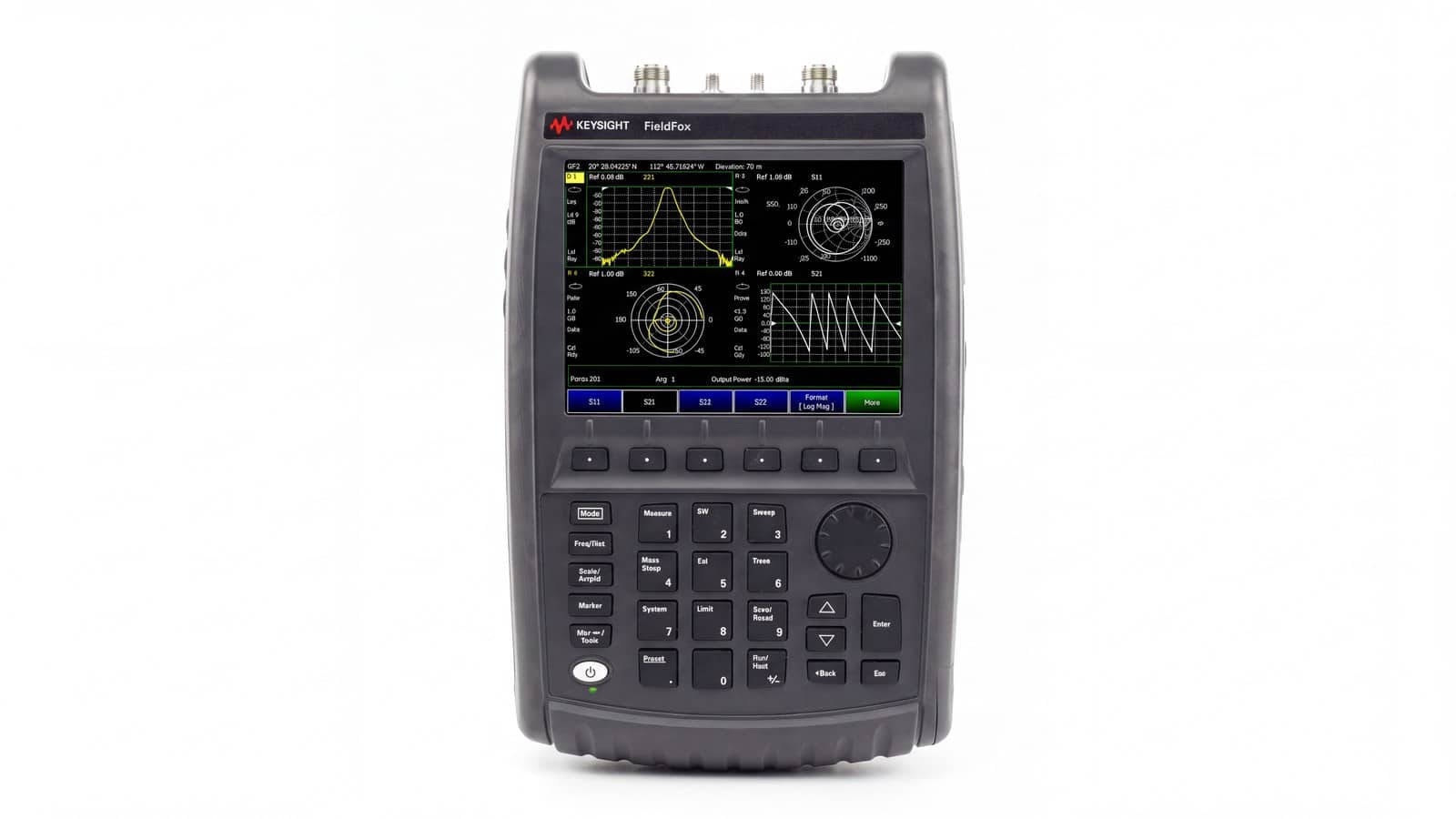

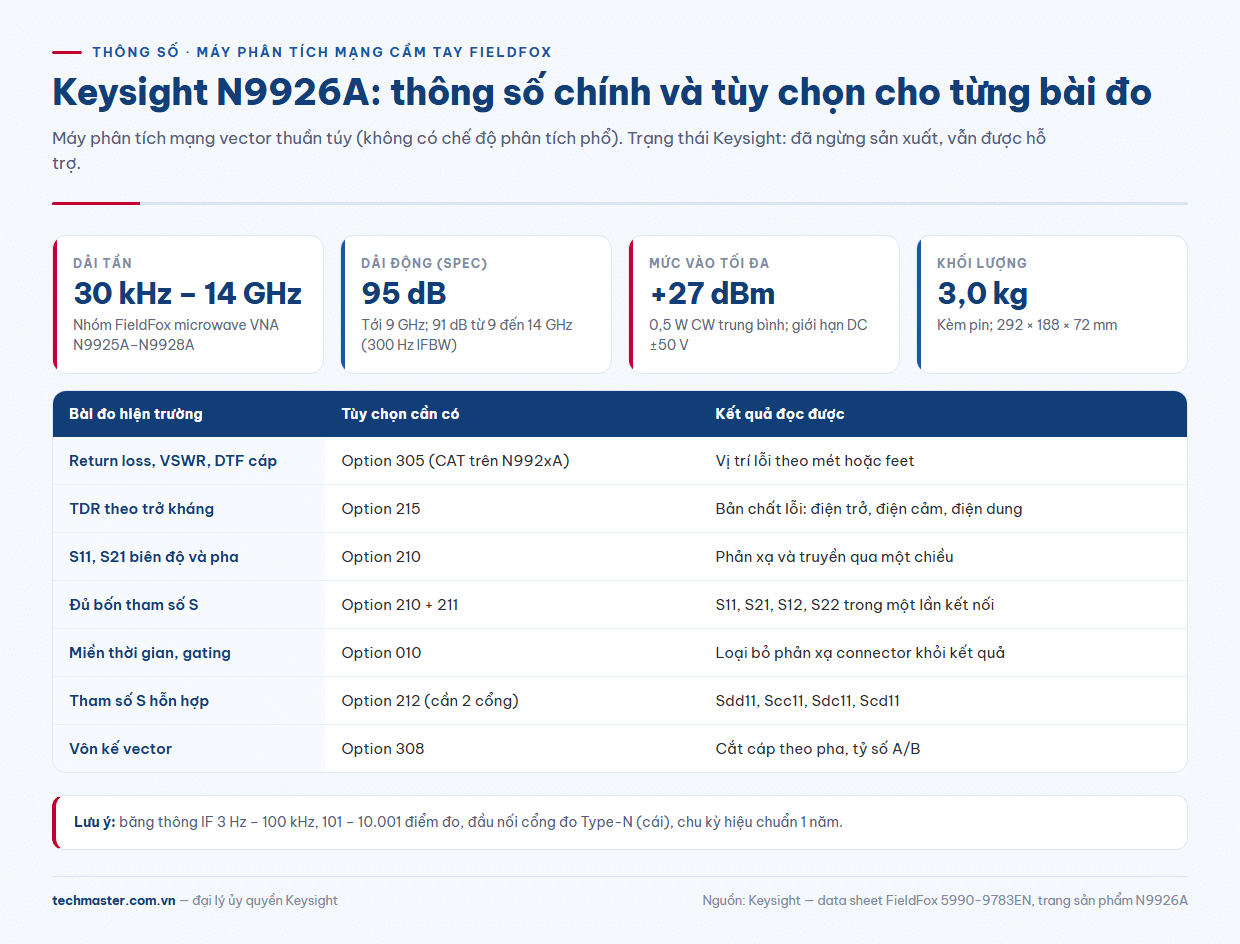

| Thông số | Giá trị (theo Keysight) |
|---|---|
| Dải tần | 30 kHz – 14 GHz |
| Dải động hệ thống (300 Hz IFBW, công suất cao) | 95 dB (spec) tới 9 GHz; 91 dB (spec) từ 9 đến 14 GHz |
| Băng thông IF | 3 Hz – 100 kHz |
| Số điểm đo | 101 – 10.001 điểm |
| Mức vào tối đa | +27 dBm (0,5 W) CW trung bình, ±50 VDC |
| Đầu nối cổng đo | Type-N (cái) |
| Khối lượng / kích thước | 3,0 kg kèm pin; 292 × 188 × 72 mm |
| Chu kỳ hiệu chuẩn | 1 năm |
Hai con số đáng nhớ nhất là +27 dBm và ±50 VDC: khi đo bộ khuếch đại hoặc tuyến có nguồn DC, hãy dùng suy hao ngoài và khối chặn DC để bảo vệ cổng đo.
Ứng dụng 1: kiểm tra cáp feeder bằng return loss, VSWR và DTF
Đây là bài đo được dùng nhiều nhất trên máy phân tích mạng cầm tay FieldFox Keysight. Ở chế độ CAT, N9926A đo return loss, VSWR, suy hao cáp một cổng và khoảng cách tới điểm lỗi (distance-to-fault, DTF). Lưu ý: trên dòng N992xA, chế độ CAT và DTF là Option 305, không phải trang bị chuẩn như trên máy kết hợp.
- Bước 1: Nhập hệ số vận tốc và suy hao cáp theo loại cáp; sai hệ số vận tốc sẽ làm lệch vị trí lỗi.
- Bước 2: Đặt khoảng cách bắt đầu và kết thúc; máy tự ghép số điểm đo theo khoảng cách này.
- Bước 3: Hiệu chuẩn tại đầu cáp đo (QuickCal hoặc OSL), rồi nối vào tuyến cần kiểm tra.
- Bước 4: Đọc các đỉnh phản xạ trên biểu đồ DTF để xác định vị trí connector lỏng, cáp bị gập hoặc nước vào.
Nếu máy có Option 215, bạn còn xem được TDR theo trở kháng (ohm) hoặc hệ số phản xạ tuyến tính. TDR cho biết không chỉ vị trí mà cả bản chất lỗi: lỗi điện trở, điện cảm và điện dung mỗi loại có một dạng đáp ứng khác nhau. Phân tích sâu hơn về DTF và giới hạn của phép đo so với PIM có trong bài đo cáp và ăng ten tại hiện trường: DTF, return loss và PIM.
Ứng dụng 2: kiểm tra anten trong băng tần làm việc
Với anten, mục tiêu là xác nhận phối hợp trở kháng trong đúng băng tần sử dụng. Đặt dải quét bao trọn băng tần làm việc, đo S11 dạng return loss hoặc VSWR, rồi dùng marker đọc giá trị xấu nhất trong băng.
Khi đo ngoài trời, tín hiệu trạm lân cận có thể lọt vào cổng đo; hãy thu hẹp băng thông IF (máy hỗ trợ tới 3 Hz) và dùng trung bình để giảm nhiễu vết đo. Hướng dẫn đọc VSWR và giản đồ bức xạ chi tiết hơn có trong bài đo ăng ten: VSWR, return loss và giản đồ bức xạ.
Ứng dụng 3: đo truyền qua S21 cho bộ lọc, bộ khuếch đại và suy hao cáp
Đo S11 và S21 cả biên độ lẫn pha cần Option 210; muốn đo đủ bốn tham số S11, S21, S12, S22 cần thêm Option 211. Với cấu hình 2 cổng đầy đủ, N9926A đo bốn tham số S đồng thời chỉ với một lần kết nối; tiện khi kiểm tra bộ lọc, bộ chia hay cáp nhảy.
- Bộ lọc: dải động 95 dB (spec) tới 9 GHz đủ để thấy rõ độ nén ngoài băng của đa số bộ lọc hiện trường.
- Bộ khuếch đại: máy nén 0,10 dB ở +10 dBm (điển hình, trên 1 GHz). Đặt công suất nguồn thấp (mức thấp là −45 dBm, đã làm phẳng) và thêm suy hao ở ngõ ra để không vượt +27 dBm.
- Suy hao cáp 2 cổng: ở chế độ CAT, đo insertion loss 2 cổng cần Option 211.
Hiệu chuẩn tại hiện trường: chọn kiểu nào cho đúng

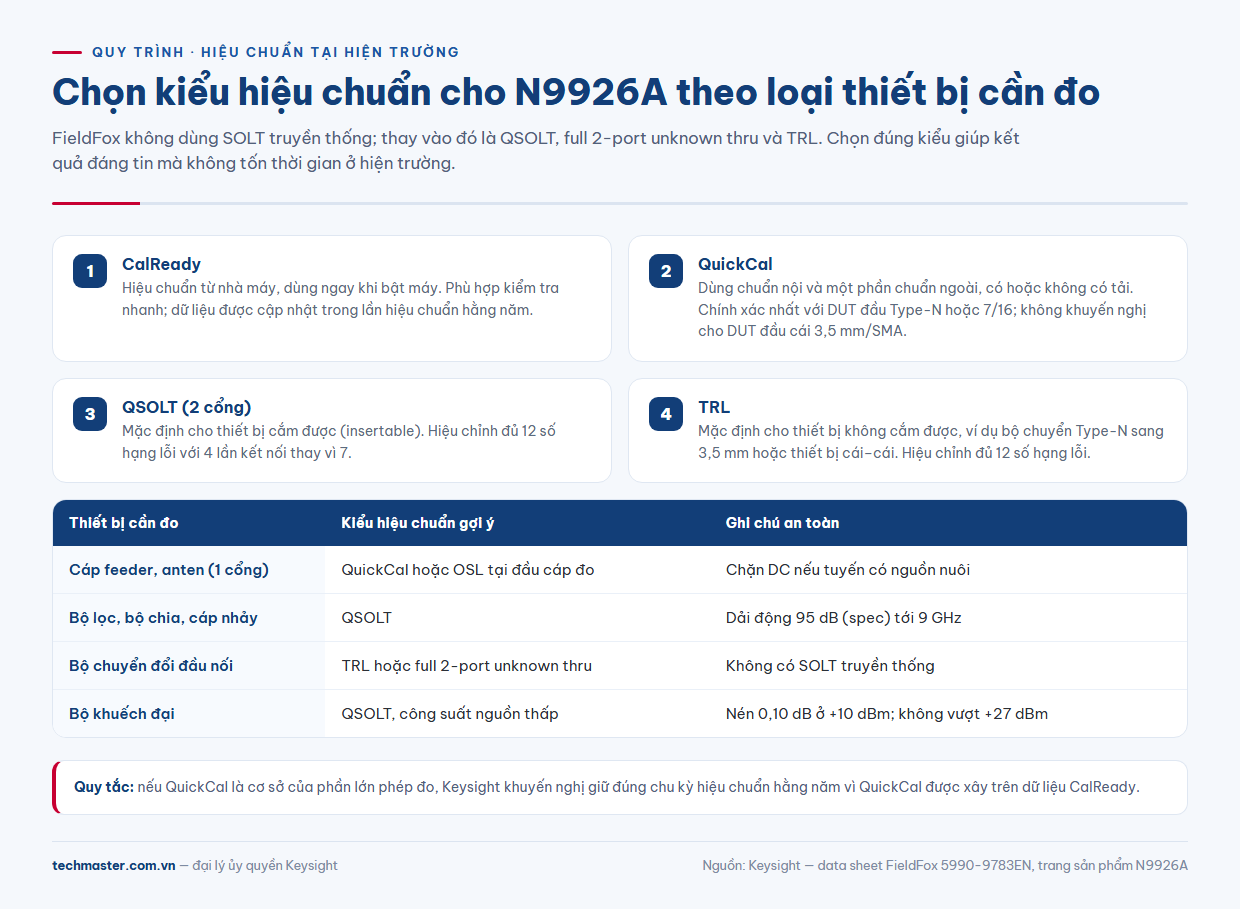

Keysight cung cấp nhiều mức hiệu chuẩn cho FieldFox. CalReady là hiệu chuẩn từ nhà máy, dùng ngay khi bật máy. QuickCal dùng chuẩn nội và một phần chuẩn ngoài, chính xác nhất khi DUT dùng đầu nối Type-N hoặc 7/16, và không khuyến nghị cho DUT đầu cái 3,5 mm/SMA. Với thiết bị 2 cổng, QSOLT là mặc định cho thiết bị cắm được (insertable), còn TRL là mặc định cho thiết bị không cắm được như bộ chuyển Type-N sang 3,5 mm. FieldFox không dùng SOLT truyền thống mà thay bằng full 2-port unknown thru.
Vì QuickCal dựa trên dữ liệu CalReady, Keysight khuyến nghị giữ đúng chu kỳ hiệu chuẩn hằng năm.
Các chế độ mở rộng: miền thời gian, vôn kế vector, tham số S hỗn hợp
Option 010 (VNA time domain) biến đổi dữ liệu miền tần số sang miền thời gian, có gating dạng notch hoặc bandpass để loại bỏ phản xạ của connector hay đoạn chuyển tiếp khỏi kết quả. Option 308 (vôn kế vector) hữu ích khi cần cắt cáp theo pha (cable trimming) cho các tuyến cần đồng pha như hệ anten mảng. Option 212 thêm tham số S hỗn hợp (Sdd11, Scc11…) cho tuyến vi sai, yêu cầu máy có chức năng 2 cổng. Máy cũng dùng được cảm biến công suất USB để đo công suất trung bình và công suất xung.
N9926A đã ngừng sản xuất: nên chọn gì khi mua mới?
Keysight không công bố model thay thế trực tiếp cho N9926A. Nếu cần máy mới cùng dải 14 GHz, một lựa chọn hiện hành là FieldFox B N9916B: theo trang sản phẩm Keysight, máy lên tới 14 GHz, đo bốn tham số S đồng thời với dải động 115 dB, nặng 3,4 kg, và VNA là tùy chọn. Khác với N9926A, N9916B là máy kết hợp nên có thêm phân tích phổ. Bạn có thể xem cách N9916B được dùng trong từng ngành tại bài Keysight N9916B FieldFox trong 5 ngành.
N9926A giá, hiệu chuẩn và hỗ trợ tại Techmaster
Techmaster Electronics là đại lý ủy quyền của Keysight tại Việt Nam và vận hành phòng hiệu chuẩn đạt ISO/IEC 17025. Với khách hàng đang dùng N9926A, chúng tôi hỗ trợ hiệu chuẩn định kỳ và tư vấn phụ kiện. Về N9926A giá và tình trạng hàng, vui lòng liên hệ báo giá; nếu máy không còn nguồn cung, đội ngũ kỹ thuật sẽ đề xuất cấu hình FieldFox hiện hành tương đương. Xem thêm toàn bộ danh mục tại trang thiết bị Keysight hoặc thông tin chi tiết về máy phân tích mạng cầm tay FieldFox Keysight N9926A.
