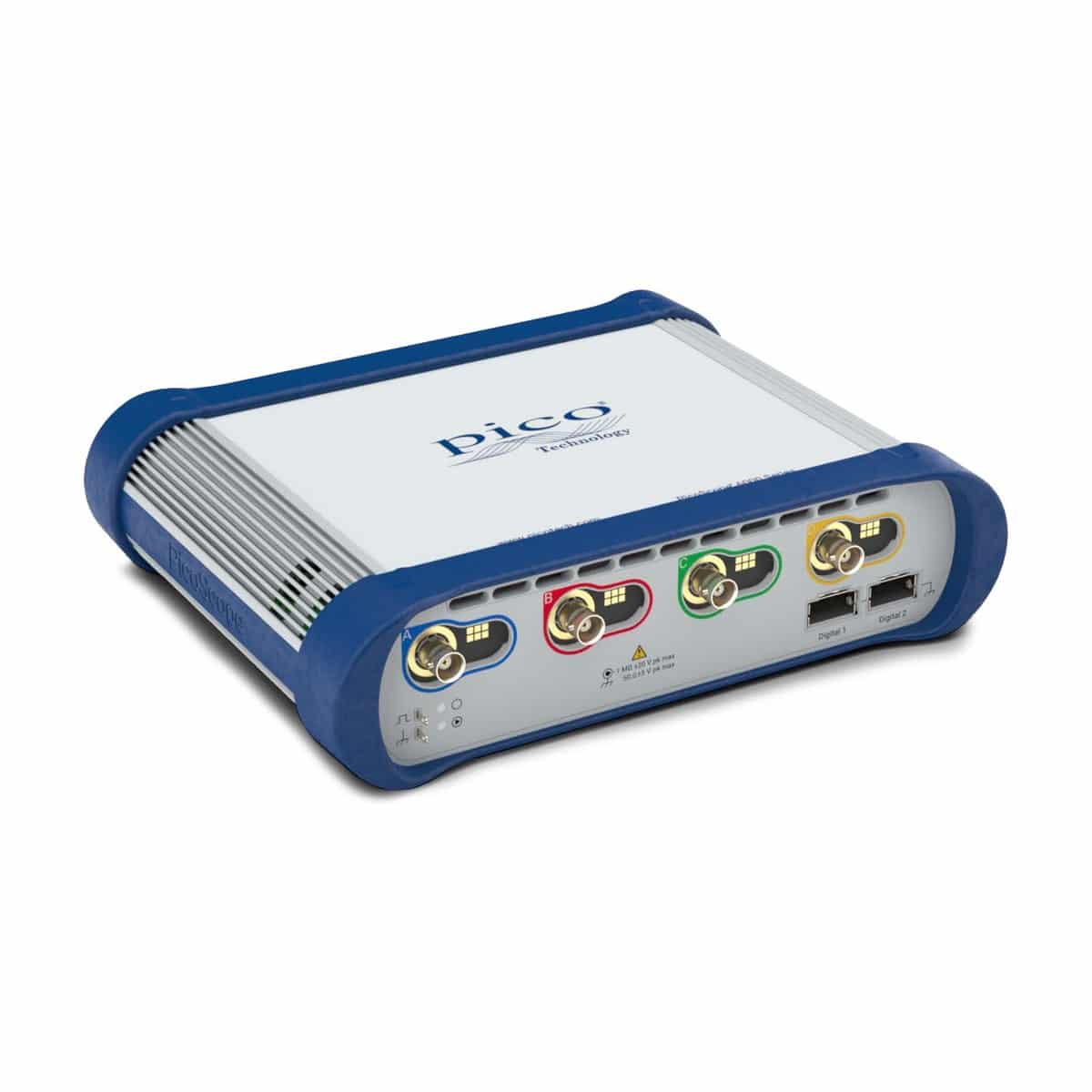

PicoScope 6426E là máy hiện sóng 1 GHz 4 kênh của dòng 6000E — hiệu năng cấp phòng lab trong thân máy USB — không quạt, không tiếng ồn, màn hình là chiếc PC của bạn. Với 5 GS/s và bộ nhớ 4 GS, máy phục vụ các thiết kế nhúng hiệu năng cao, giao tiếp tốc độ lớn và phân tích tín hiệu mà các dòng thấp hơn không theo kịp. Tùy chọn 2 pod MSO TA369 bổ sung 16 kênh số 5 GS/s.
Thông số chính — PicoScope 6426E
| Băng thông | 1 GHz |
|---|---|
| Số kênh analog | 4 |
| Độ phân giải | FlexRes 8/10/12-bit |
| Tốc độ lấy mẫu tối đa | 5 GS/s |
| Bộ nhớ | 4 GS |
| MSO | Tùy chọn 2× pod TA369 (16 kênh số) |
| Giải mã | CAN FD, FlexRay, Ethernet 100Base-TX, I²C, SPI… |
| Kết nối | USB 3.0 |
Ứng dụng của PicoScope 6426E
Thiết kế tốc độ cao
Tín hiệu 1 GHz với biên dạng trung thực ở 5 GS/s.
Ghi sự kiện siêu dài
Bộ nhớ 4 GS bắt trọn chuỗi giao tiếp, khởi động phức tạp.
Phân tích giao thức nhanh
Serial decode trên luồng dữ liệu dài hàng giây.
Ngành sử dụng
R&D điện tử cao cấp
SoC, FPGA, giao tiếp tốc độ cao.
Ô tô thế hệ mới
ECU, radar, hệ ADAS nhiều bus nhanh.
Kiểm thử tự động
Trạm ATE cần API điều khiển đầy đủ.
Xem thêm các máy hiện sóng PicoScope 6000E khác do Techmaster phân phối chính hãng.
Kiến trúc USB — khác gì máy hiện sóng để bàn
Máy hiện sóng USB chuyển phần hiển thị và xử lý sang máy tính: thiết bị chỉ giữ khối thu nhận tín hiệu, còn màn hình, bộ nhớ lưu trữ và sức tính toán là của chiếc laptop sẵn có. Kết quả là máy nhỏ nhẹ hơn nhiều, không quạt nên không ồn, mang theo trong túi laptop, và dữ liệu đo nằm sẵn trên ổ cứng để đưa vào báo cáo. Khi cần thêm khả năng phân tích, bạn cập nhật phần mềm chứ không thay máy.
Thông số kỹ thuật mở rộng
| Bảo vệ quá áp (đường 50 Ω) | ±5 V đỉnh tối đa |
|---|---|
| Kích thước | 245 × 192 × 61,5 mm |
| Giải mã giao thức | 38 bộ giải mã / phân tích tiêu chuẩn |
| Bảo hành | 5 năm |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 6428E-D hoặc PicoScope 5464E+ để hoàn thiện hệ đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 6426E
PicoScope 6426E khác gì các dòng PicoScope thấp hơn?
Băng thông 1 GHz, 5 GS/s và bộ nhớ 4 GS đưa 6426E vào phân khúc scope phòng lab hiệu năng cao — dành cho tín hiệu mà dòng 3000/5000 không đủ băng thông hoặc bộ nhớ.
Bộ nhớ hàng GS có ý nghĩa gì?
Ghi liên tục hàng trăm ms ở tốc độ tối đa: cả chuỗi giao dịch, cả khung truyền dài nằm trọn trong một lần bắt — sau đó zoom tới từng nano giây để phân tích.
Có thêm được kênh logic không?
Có — 2 pod MSO TA369 (tùy chọn) thêm 16 kênh số lấy mẫu 5 GS/s, trigger hỗn hợp với kênh analog.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
