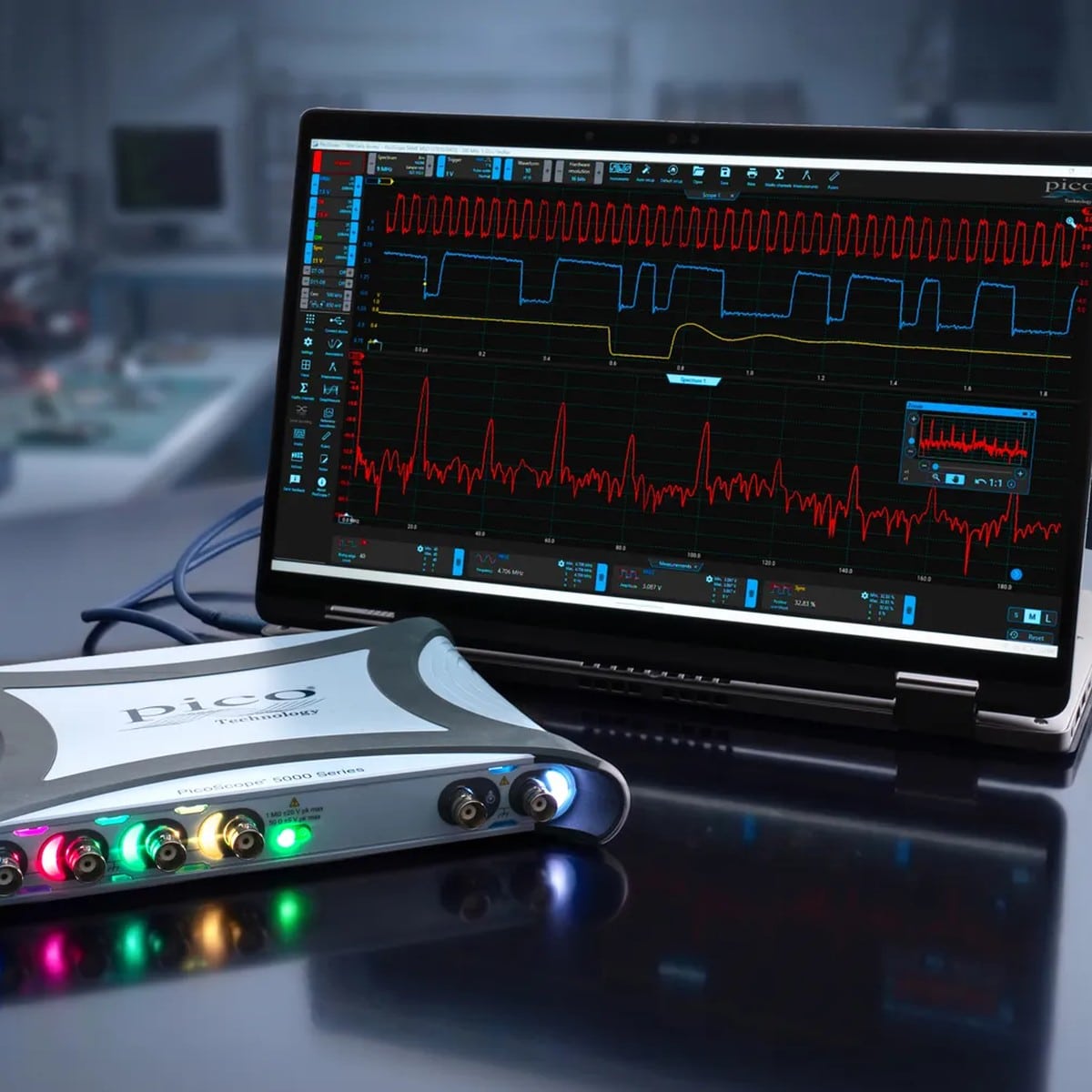

Với băng thông 200 MHz trên 4 kênh analog, PicoScope 5464E+ nhắm tới các phép đo vừa đo chính xác 16-bit vừa bắt tín hiệu nhanh của dòng 5000E. bản Plus ghép hai máy trong một: 16-bit 200 MHz cho phép đo chính xác và 8-bit 500 MHz 5 GS/s cho tín hiệu nhanh, bộ nhớ 2 GS. Toàn bộ chạy bằng nguồn USB — một dây cáp cho cả nguồn lẫn dữ liệu.
Thông số chính — PicoScope 5464E+
| Băng thông | 200 MHz (16-bit) / 500 MHz (8-bit) |
|---|---|
| Kênh | 4 analog |
| Độ phân giải | FlexRes 8/16-bit chuyển đổi |
| Tốc độ lấy mẫu | 5 GS/s |
| Bộ nhớ | 2 GS |
| Bộ phát | AWG 16-bit |
| Nguồn | USB |
Ứng dụng của PicoScope 5464E+
Debug hệ nhúng
Theo dõi clock, reset và bus dữ liệu của board MCU/FPGA trên 4 kênh.
Kiểm thử sản xuất
Mask test và đo tự động lặp lại cho trạm QC cuối chuyền.
Điều khiển động cơ
Quan sát PWM và phản hồi encoder của hệ truyền động trên 4 kênh.
Ngành sử dụng
Viễn thông
Bảo trì và kiểm tra thiết bị truyền dẫn.
Sản xuất điện tử
Trạm kiểm tra chức năng và QC board.
Điện tử công suất
Bộ sạc, inverter, converter DC-DC.
Xem thêm các máy hiện sóng PicoScope khác do Techmaster phân phối để chọn đúng cấu hình.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 5464E hoặc PicoScope 5464E+ MSO để mở rộng dải phép đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 5464E+
PicoScope 5464E+ phù hợp phép đo nào?
Băng thông 200 MHz đo tin cậy tín hiệu tuần hoàn tới ~40 MHz cùng 4 kênh analog; vừa đo chính xác 16-bit vừa bắt tín hiệu nhanh là vùng dùng chính của model này.
Bộ nhớ 2 GS của 5464E+ mang lại gì?
Bộ nhớ sâu duy trì tốc độ lấy mẫu cao trên cửa sổ thời gian dài — vừa nhìn toàn cảnh sự kiện vừa phóng to từng chi tiết mà không phải đo lại.
Khi nào nên chọn bản MSO thay vì 5464E+?
Chọn PicoScope 5464E+ MSO khi cần quan sát bus số song song tín hiệu analog — thêm 16 kênh logic với trigger hỗn hợp trên cùng nền tảng.
