Một máy hiện sóng 500 MHz gắn cổng USB nghe như một món đồ dành cho một nhóm người rất hẹp. Nhưng máy hiện sóng USB 4 kênh lại là loại thiết bị đi được vào nhiều phòng làm việc khác nhau, vì phần đắt tiền nhất — màn hình và bộ xử lý — đã nằm sẵn trên chiếc PC của người dùng. Trên thực tế, dòng PicoScope 3000E đang nằm trên bàn của kỹ sư nhúng, kỹ thuật viên ô tô, phòng đo viễn thông, nhóm thiết kế nguồn và cả phòng thực hành của trường nghề — năm môi trường có yêu cầu gần như không giống nhau. Bài này không nhắc lại bảng chọn model cũng không lặp lại quy trình đo nguồn xung, mà đi theo một trục khác: mỗi ngành thực sự cần con số nào trong bảng thông số, và cấu hình nào là hợp lý cho bài toán đó.
Vì sao cùng một dòng máy lại phục vụ được năm ngành
Câu trả lời không nằm ở băng thông. Nó nằm ở chỗ dòng 3000E gộp bốn thứ vốn thường phải mua rời: bốn kênh analog, mười sáu kênh số trên bản MSO, bộ nhớ bắt sóng tới 2 tỷ mẫu, và một bộ phần mềm có sẵn 40 bộ giải mã giao thức. Mỗi ngành dùng một tổ hợp khác nhau trong bốn thứ đó.
Điều đáng nói là ba trong bốn năng lực trên không đổi theo model. Cả tám mã trong dòng đều có bốn kênh analog, cùng kiến trúc bộ nhớ, cùng phần mềm. Thứ thực sự thay đổi giữa các mã chỉ là băng thông — 100, 200, 350 hay 500 MHz — và việc có hay không cụm mười sáu kênh số. Nói cách khác, chọn model là chọn hai thông số, còn năng lực nền thì ngành nào cũng nhận đủ.
1. Máy hiện sóng cho kỹ sư nhúng: bốn kênh analog cộng mười sáu kênh số
Bài toán kinh điển khi bring-up một bo mạch mới: firmware chạy được chín trên mười lần khởi động, lần thứ mười treo ở giai đoạn khởi tạo ngoại vi. Nguyên nhân có thể là một rail nguồn lên chậm, một chân reset nhả sai thời điểm, hoặc một gói SPI hỏng vì thiết bị đích chưa sẵn sàng. Ba giả thuyết đó nằm trên ba nhóm tín hiệu khác nhau, và chỉ chứng minh được nếu nhìn tất cả trong cùng một lần bắt.
Đây là chỗ bản MSO có giá trị. Mười sáu kênh số chia thành hai cổng tám kênh, mỗi cổng có ngưỡng logic riêng — đủ để một cổng theo nhóm 3,3 V và cổng còn lại theo nhóm 1,8 V trên cùng một bo. Kênh số bắt được xung hẹp nhất 5 ns, tần số vào tối đa 100 MHz tương đương 200 Mbit/s, dải ngưỡng đặt được trong khoảng ±5 V. Bốn kênh analog còn lại dành cho những thứ mà logic không diễn tả được: dạng sóng rail nguồn, sườn lên của reset, mức nhiễu trên đường clock.
Phần mềm cho phép giải mã đồng thời tới 20 kênh dữ liệu nối tiếp khi dùng cả kênh analog lẫn kênh số. Nghĩa là một lần chụp có thể vừa giải mã SPI của bộ nhớ flash, vừa giải mã I²C của cảm biến, vừa giải mã UART của cổng debug — mỗi bus một màu, chung một trục thời gian. Với bo mạch nhiều bus, cấu hình này thay thế được cả một máy phân tích logic riêng.
Cấu hình đề xuất cho nhóm nhúng: một bản MSO ở mức băng thông vừa đủ. Phần lớn tín hiệu số trên bo nhúng có tần số cơ bản dưới 50 MHz, nên PicoScope 3416E MSO 200 MHz đã dư cho sườn tín hiệu; chỉ khi có bus tốc độ cao hoặc cần soi jitter mới cần lên PicoScope 3418E MSO 500 MHz.

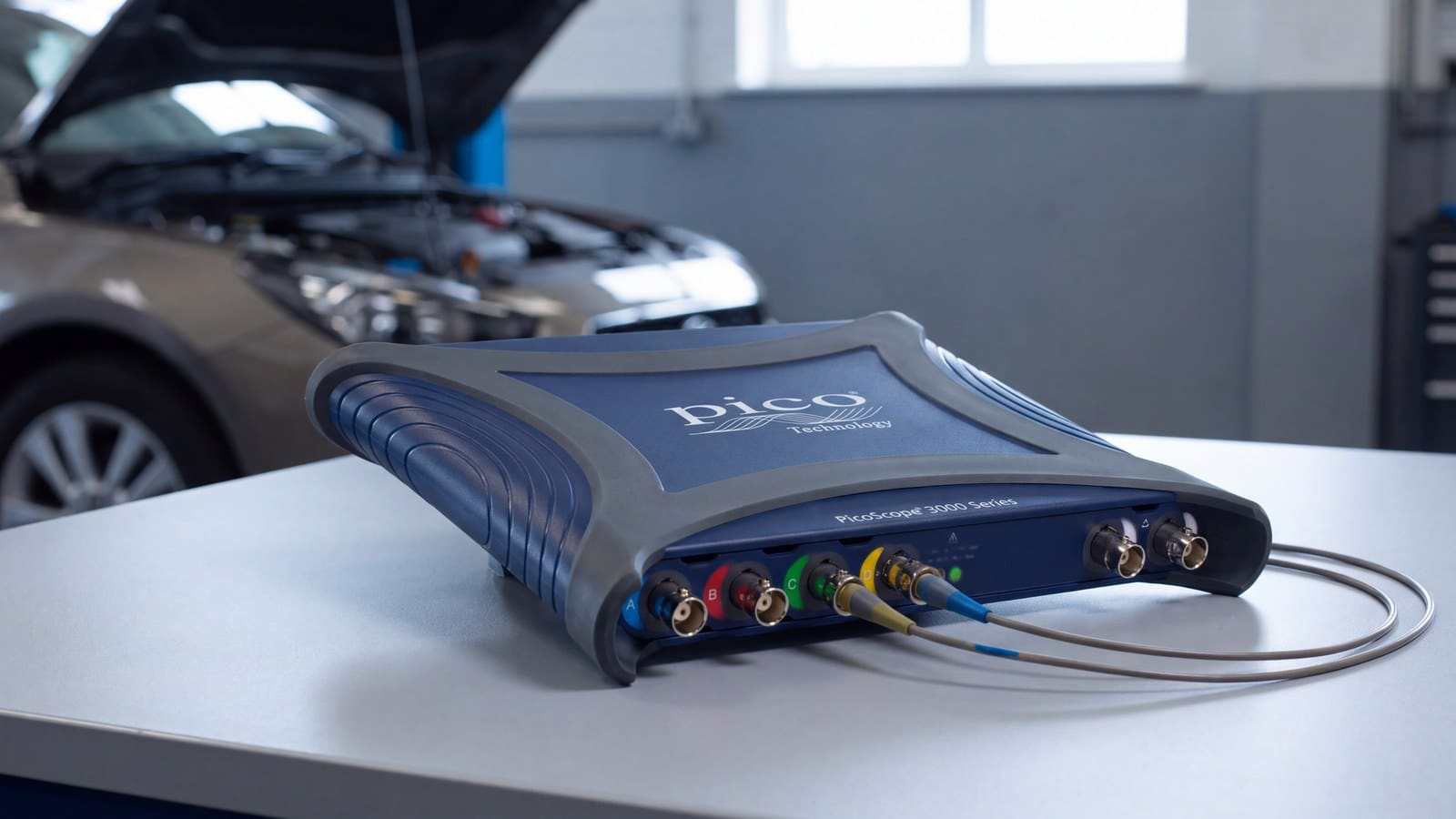

2. Ô tô: bus xe và lỗi chỉ xuất hiện khi xe đang chạy
Chẩn đoán ô tô có một đặc thù mà phòng lab không có: lỗi thường không tái hiện theo yêu cầu. Một mã lỗi giao tiếp có thể chỉ xuất hiện khi động cơ nóng, khi xe qua ổ gà, hoặc sau hai mươi phút chạy. Máy đo phải chờ được, và phải giữ lại đủ dữ liệu quanh thời điểm sự cố.
Hai năng lực trả lời bài toán này. Thứ nhất là bộ đệm dạng sóng: phần mềm giữ tới 40.000 phân đoạn, mỗi phân đoạn là một lần trigger riêng, và thời gian tái vũ trang trigger dưới 700 ns nên gần như không bỏ sót sự kiện liên tiếp. Thứ hai là bộ nhớ sâu — 512 triệu mẫu mỗi kênh khi bật ba hoặc bốn kênh ở chế độ 8 bit — cho phép giữ một cửa sổ thời gian dài mà vẫn đủ mịn để nhìn từng bit trên bus.
Về giao thức, bộ giải mã có sẵn phủ gần hết những gì gặp trên xe hiện đại: CAN, CAN FD, CAN XL, CAN J1939, LIN, FlexRay, SENT ở cả ba biến thể Fast, SPC và Slow, PSI5 cho cảm biến, và 10BASE-T1S cho các kiến trúc Ethernet ô tô mới. Không có gói bản quyền phải mua thêm.
Một chi tiết an toàn đáng lưu ý khi làm việc trên xe: dải vào 1 MΩ chịu quá áp ±100 V tính cả thành phần một chiều và đỉnh xoay chiều, tới tần số 10 kHz, và cho phép dải đo tới ±20 V. Dải 50 Ω thì ngược lại — chỉ chịu 5,5 V RMS và ±20 V đỉnh. Đo trên hệ 12 V hay 24 V phải ở dải 1 MΩ; cắm nhầm sang 50 Ω là hỏng đầu vào.
3. Viễn thông và tín hiệu tốc độ cao: 500 MHz nằm ở dải 50 Ω
Với tín hiệu tốc độ cao, con số in trên vỏ máy chỉ đúng khi kết cuối đúng. Bản 500 MHz có thời gian lên 925 ps, nhưng con số đó đo ở dải 50 Ω — kết cuối phù hợp cho đường truyền phối hợp trở kháng. Chuyển sang dải 1 MΩ để cắm que đo thụ động là thêm 13 pF điện dung vào điểm đo, và sườn tín hiệu đo được sẽ chậm hơn sườn thật.
Bảng thông số còn một ràng buộc ít người để ý: chế độ 10 bit chỉ có các bộ lọc băng thông 20, 50, 100 và 200 MHz. Hai bậc trên cùng — 350 và 500 MHz — chỉ tồn tại ở chế độ 8 bit. Nghĩa là không thể vừa chạy 500 MHz vừa lấy 10 bit; phải chọn một. Với phép đo biên độ ở tần số cao, đây là ràng buộc quyết định chứ không phải chi tiết phụ.
Các con số chất lượng tín hiệu khác ở mức dùng được cho công việc đo kiểm: xuyên âm giữa các kênh tốt hơn 500:1 từ một chiều tới hết băng thông kênh bị ảnh hưởng, độ phẳng băng thông trong khoảng +0,5 dB đến −3 dB, và sai số gốc thời gian ±5 ppm với trôi ±1 ppm mỗi năm. Về giải mã, ngoài Ethernet 10Base-T và Fast Ethernet 100Base-TX còn có MIL-STD-1553 và ARINC 429 cho nhóm hàng không.
Nhóm này gần như luôn cần bậc cao nhất: PicoScope 3418E nếu chỉ cần kênh analog, hoặc bản MSO nếu phải soi bus số song song.
4. Điện tử công suất: 10 bit và nhóm kênh toán công suất
Thiết kế nguồn là ngành hưởng lợi nhiều nhất từ chế độ 10 bit, vì phép đo ở đây thường là một tín hiệu nhỏ nằm trên một nền lớn — vài chục milivôn gợn sóng trên một rail 12 V. Ở chế độ 8 bit, bậc lượng tử chiếm dưới 0,4% dải vào; chuyển sang 10 bit, con số này xuống dưới 0,1%. Méo hài cũng cải thiện tương ứng, từ mức tốt hơn −50 dB lên tốt hơn −60 dB, và dải động không nhiễu giả từ 50 dB lên 60 dB.

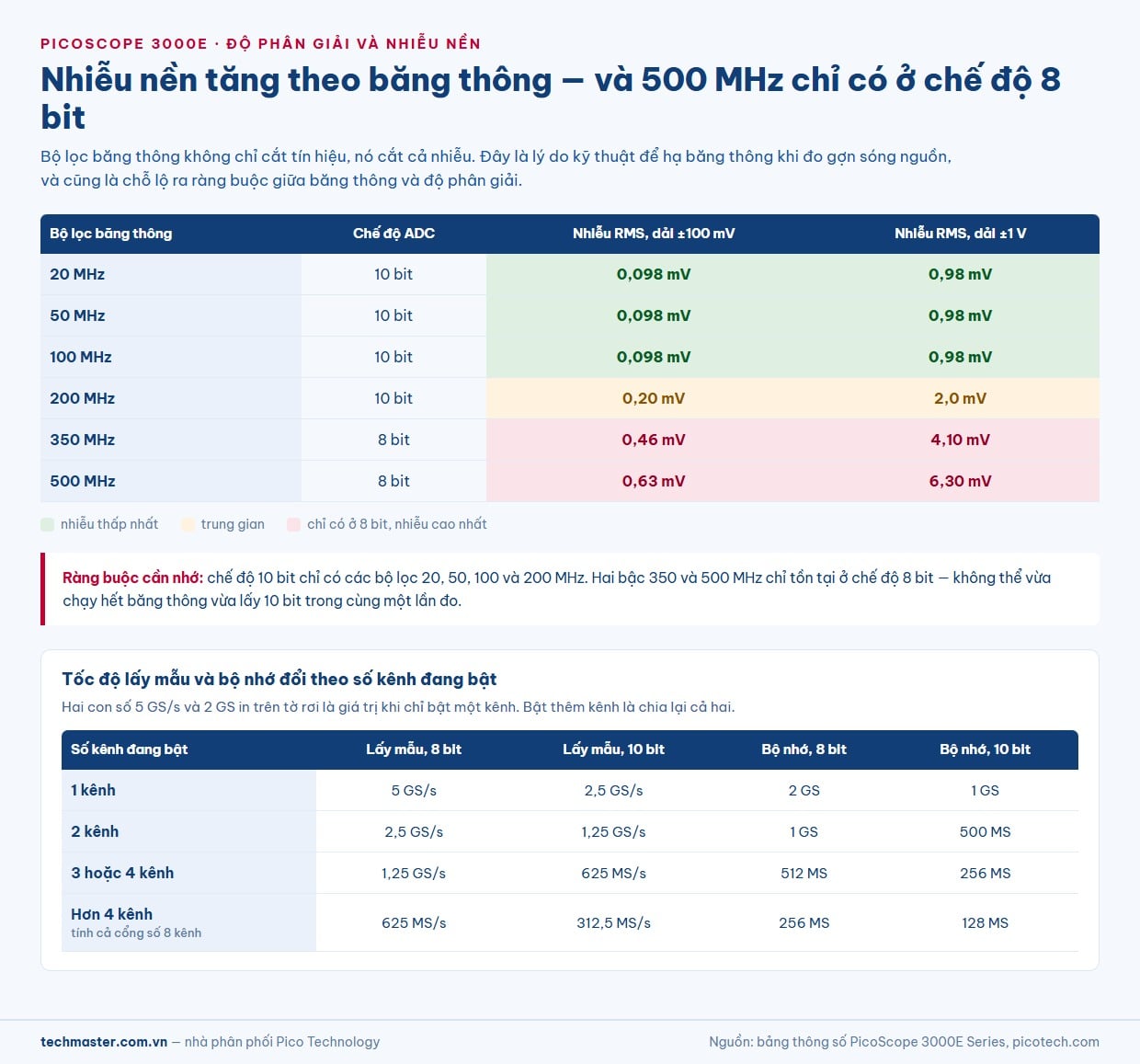

Con số cụ thể hơn nằm ở nhiễu nền. Trên dải ±100 mV, nhiễu RMS ở bộ lọc 20 MHz chế độ 10 bit là 0,098 mV; cũng dải đó nhưng để băng thông đầy đủ 500 MHz ở chế độ 8 bit thì nhiễu lên 0,63 mV — gấp hơn sáu lần. Đây là lý do kỹ thuật để giới hạn băng thông khi đo gợn sóng: phần lớn nhiễu tăng thêm không mang thông tin về nguồn.
Phần mềm có sẵn nhóm phép đo công suất tính trực tiếp từ dạng sóng điện áp và dòng điện: công suất thực, công suất biểu kiến, công suất phản kháng, hệ số công suất, công suất một chiều và hệ số đỉnh. Hai giao thức quản lý nguồn PMBus và SMBus cũng nằm trong danh sách giải mã, nên vòng điều khiển số của một bộ nguồn hiện đại đọc được cùng lúc với dạng sóng analog của nó.
Quy trình đo gợn sóng và các bẫy thường gặp đã có bài riêng — xem đo nguồn xung bằng máy hiện sóng PicoScope 3000E. Về model, nhóm này không cần băng thông cao: PicoScope 3415E 100 MHz hoặc PicoScope 3416E 200 MHz phủ được gần hết bài toán nguồn xung, vì tần số đóng cắt hiếm khi vượt vài trăm kilohertz và thứ cần là độ phân giải chứ không phải tốc độ.
5. Đào tạo và dạy nghề: chi phí tính theo chỗ ngồi
Phòng thực hành có một ràng buộc mà phòng R&D không có: phải nhân số thiết bị lên theo số sinh viên. Một máy hiện sóng USB 4 kênh có ưu thế cấu trúc ở đây — phần hiển thị và xử lý dùng chính máy tính của phòng máy, nên chi phí mỗi chỗ ngồi chỉ còn phần thu tín hiệu.
Ba điểm thực dụng cho môi trường giảng dạy. Thứ nhất, máy có sẵn bộ phát hàm ở mặt trước: sine, vuông, tam giác, một chiều, dốc lên và xuống, sinc, Gauss và nửa sine, dải tần từ 100 µHz tới 20 MHz — đủ để một bài thực hành không cần thêm máy phát rời. Thứ hai, phần mềm PicoScope 7 chạy trên Windows, macOS và Linux, không tính phí theo tính năng, nên phòng máy dùng hệ điều hành nào cũng được và sinh viên cài được bản giống hệt trên máy cá nhân để làm bài ở nhà. Thứ ba, toàn bộ 40 bộ giải mã giao thức nằm sẵn trong phần mềm, không phải mua gói mở rộng như thông lệ của máy để bàn.
Với ngân sách đào tạo, PicoScope 3415E là điểm vào hợp lý; nếu chương trình có học phần hệ thống số thì bản PicoScope 3415E MSO cho phép dạy cả phần giải mã bus mà không cần mua máy phân tích logic.

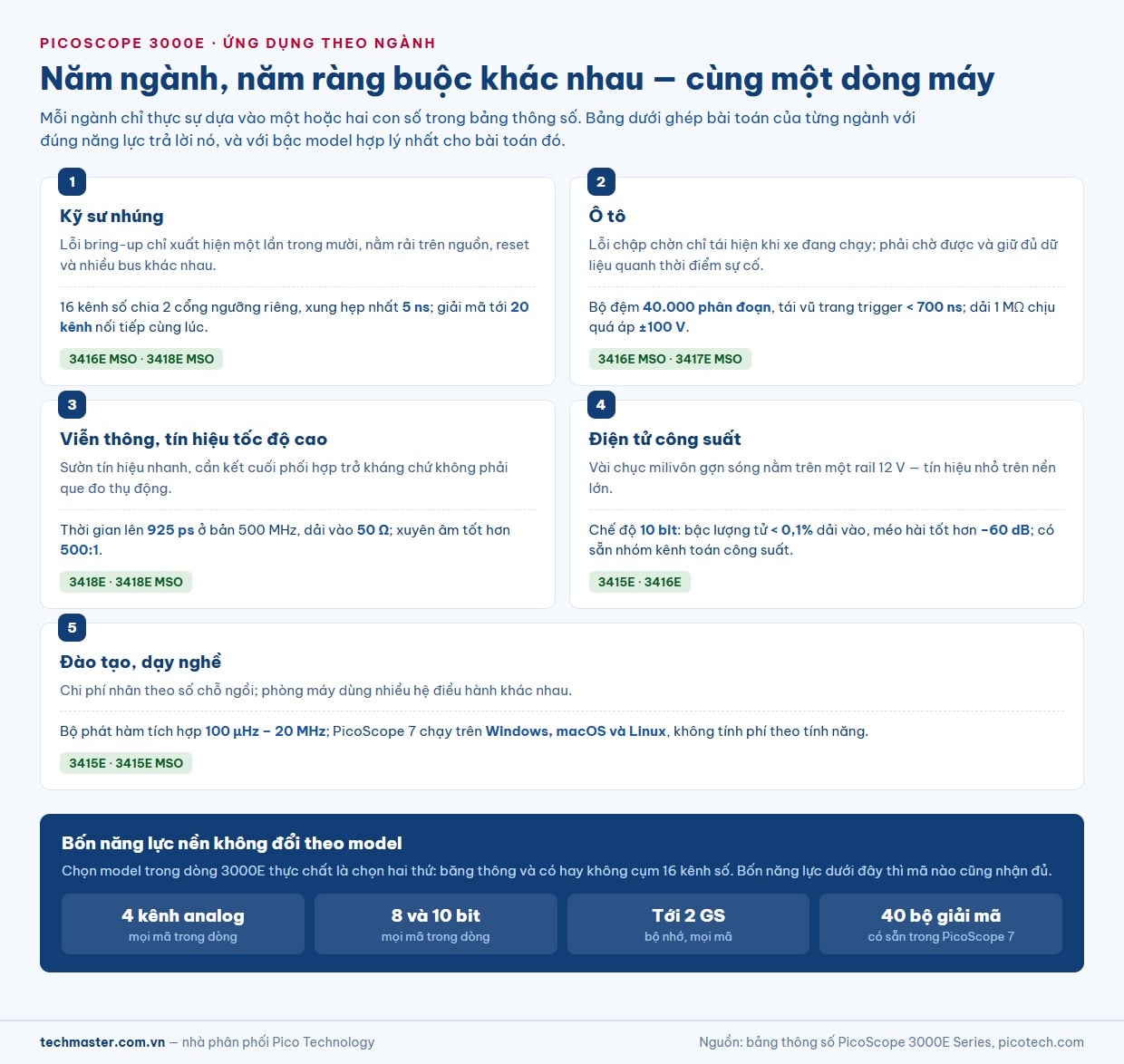

PicoScope 3000E ứng dụng theo ngành: chọn model nào
| Ngành | Ràng buộc quyết định | Model hợp lý |
|---|---|---|
| Nhúng, IoT | Nhiều bus song song, cần kênh số | 3416E MSO hoặc 3418E MSO |
| Ô tô | Lỗi chập chờn, bus CAN/LIN/FlexRay, dải ±20 V | 3416E MSO hoặc 3417E MSO |
| Viễn thông, tốc độ cao | Sườn nhanh, kết cuối 50 Ω | 3418E hoặc 3418E MSO |
| Điện tử công suất | Tín hiệu nhỏ trên nền lớn, cần 10 bit | 3415E hoặc 3416E |
| Đào tạo, dạy nghề | Chi phí theo chỗ ngồi, có sẵn bộ phát hàm | 3415E hoặc 3415E MSO |
Bảng trên là điểm khởi đầu, không phải quy tắc cứng. Nếu một phòng đo phục vụ nhiều ngành cùng lúc, chọn bậc băng thông cao hơn một nấc so với nhu cầu hiện tại thường rẻ hơn mua thêm máy về sau.
Các model trong dòng PicoScope 3000E
| Model | Băng thông | Thời gian lên | Kênh số |
|---|---|---|---|
| PicoScope 3415E | 100 MHz | 3,5 ns | — |
| PicoScope 3415E MSO | 100 MHz | 3,5 ns | 16 |
| PicoScope 3416E | 200 MHz | 1,75 ns | — |
| PicoScope 3416E MSO | 200 MHz | 1,75 ns | 16 |
| PicoScope 3417E | 350 MHz | 1,2 ns | — |
| PicoScope 3417E MSO | 350 MHz | 1,2 ns | 16 |
| PicoScope 3418E | 500 MHz | 925 ps | — |
| PicoScope 3418E MSO | 500 MHz | 925 ps | 16 |
Toàn bộ tám mã dùng chung bốn kênh analog, độ phân giải 8 và 10 bit, bộ nhớ tối đa 2 GS và phần mềm PicoScope 7. Bảng so sánh chi tiết theo từng thông số nằm ở bài PicoScope 3000E — máy hiện sóng 4 kênh 500 MHz.
Số đo chỉ có giá trị khi thiết bị còn trong hạn hiệu chuẩn
Bốn trong năm ngành ở trên đều có lúc phải xuất kết quả đo cho bên thứ ba — báo cáo kiểm định ô tô, hồ sơ đo kiểm viễn thông, biên bản nghiệm thu bộ nguồn. Trong các tình huống đó, con số chỉ được chấp nhận nếu thiết bị còn hiệu lực hiệu chuẩn. Techmaster có phòng hiệu chuẩn theo ISO/IEC 17025 cho nhóm thiết bị đo điện, xử lý được cả máy hiện sóng USB lẫn máy để bàn. Nếu bài toán của bạn cần một máy có màn hình rời và nút bấm vật lý thay vì gắn PC, tham khảo thêm so sánh với Keysight MSOX2014A trước khi quyết định.
Câu hỏi thường gặp
PicoScope 3000E có chạy được 500 MHz ở chế độ 10 bit không?
Không. Bảng thông số chỉ liệt kê các bộ lọc băng thông 20, 50, 100 và 200 MHz cho chế độ 10 bit. Hai bậc 350 và 500 MHz chỉ có ở chế độ 8 bit. Phép đo cần đồng thời băng thông cao nhất và độ phân giải cao nhất thì phải chia thành hai lần đo.
Bản MSO giải mã được bao nhiêu bus cùng lúc?
Phần mềm giải mã được tới 20 kênh dữ liệu nối tiếp khi dùng cả bốn kênh analog và mười sáu kênh số. Mỗi kênh có thể mang một giao thức khác nhau trong cùng một lần chụp, và toàn bộ 40 bộ giải mã đã nằm sẵn trong phần mềm.
Đo trên hệ điện 24 V của xe tải có an toàn không?
Có, nếu đo ở dải vào 1 MΩ. Dải này cho phép đo tới ±20 V toàn thang và chịu quá áp ±100 V tính cả thành phần một chiều lẫn đỉnh xoay chiều tới 10 kHz. Dải 50 Ω chỉ chịu 5,5 V RMS nên không dùng cho mạch điện xe.
Vì sao giới hạn băng thông lại làm phép đo gợn sóng chính xác hơn?
Vì nhiễu nền tăng theo băng thông. Trên dải ±100 mV, nhiễu RMS ở bộ lọc 20 MHz chế độ 10 bit là 0,098 mV, còn ở băng thông đầy đủ 500 MHz chế độ 8 bit là 0,63 mV. Phần nhiễu tăng thêm không mang thông tin về gợn sóng của bộ nguồn.
Máy có cần mua thêm bộ phát hàm rời không?
Không. Bộ phát hàm nằm sẵn trên mặt trước máy, dải tần từ 100 µHz tới 20 MHz, phát được sine, vuông, tam giác, một chiều, dốc lên và xuống, sinc, Gauss và nửa sine.
