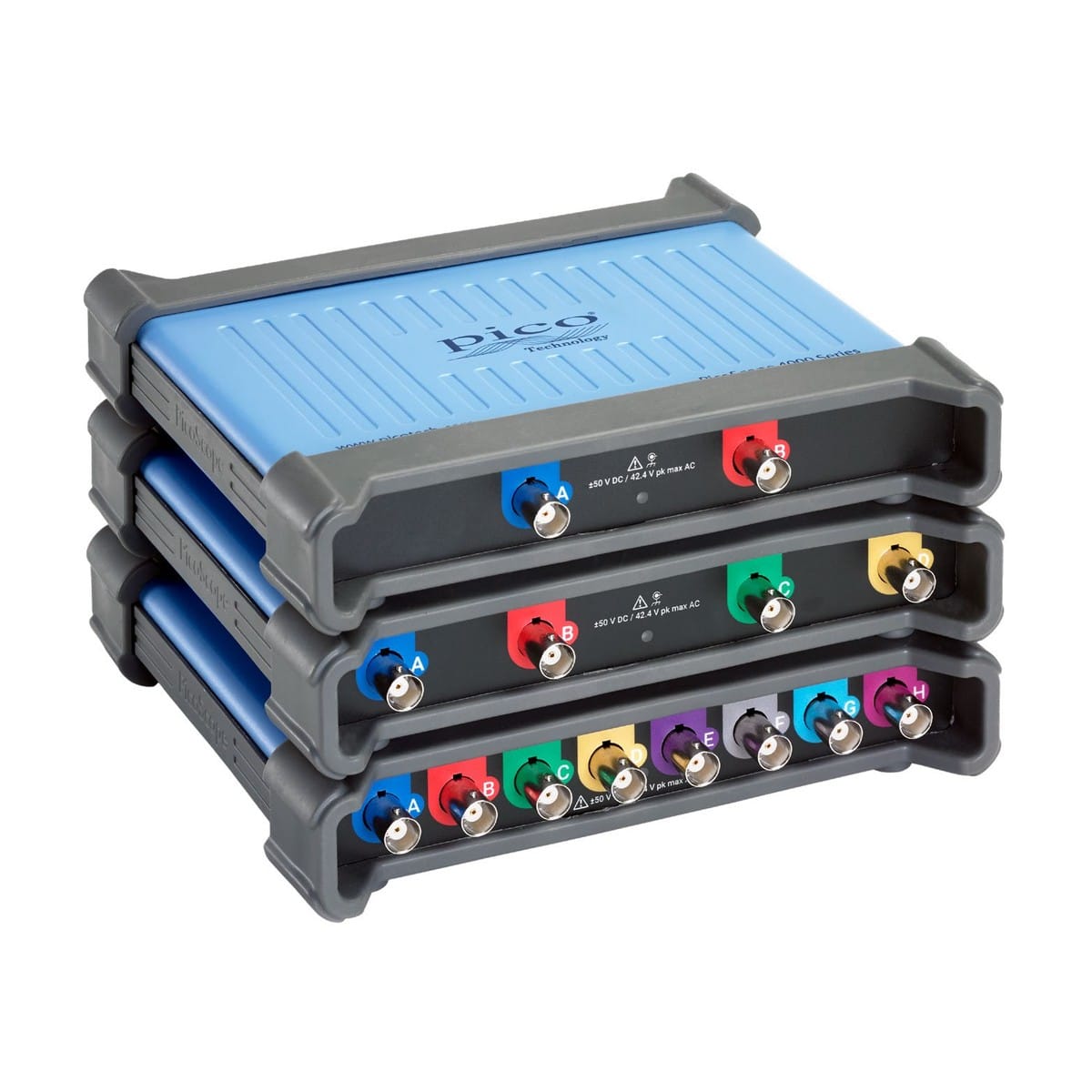

PicoScope 4224A thuộc dòng 4000A độ phân giải cao: ADC 12-bit (tăng cường 16-bit) cho chi tiết gấp 16 lần scope 8-bit thông thường, kết hợp bộ nhớ 256 MS. Máy sinh ra cho các phép đo cần thấy tín hiệu nhỏ chồng trên nền lớn — ripple nguồn, méo dạng sóng, tín hiệu cảm biến.
Thông số kỹ thuật chính — PicoScope 4224A
| Độ phân giải | 12-bit (16-bit tăng cường) |
|---|---|
| Băng thông | 20 MHz |
| Số kênh analog | 2 |
| Tốc độ lấy mẫu | 80 MS/s |
| Bộ nhớ | 256 MS |
| Dải điện áp | ±10 mV đến ±50 V |
| Nguồn | USB |
Ứng dụng của PicoScope 4224A
Đo ripple & nhiễu nguồn
Phát hiện gợn mV trên đường nguồn mà scope 8-bit hòa lẫn vào nhiễu lượng tử.
Đặc tính hóa cảm biến
Ghi trung thực tín hiệu cảm biến áp, nhiệt, lực biên độ nhỏ.
Phân tích méo
12-bit lộ rõ méo hài nhỏ trong mạch khuếch đại chất lượng cao.
Ngành sử dụng
Phòng thí nghiệm đo lường
Phép đo chính xác tín hiệu chậm và trung tần.
Thiết bị y sinh
Tín hiệu sinh học biên độ nhỏ đòi hỏi dải động rộng.
Audio & âm thanh
Đo méo, đáp tuyến thiết bị âm thanh.
Xem thêm các máy hiện sóng PicoScope khác thuộc dòng 4000 để chọn cấu hình phù hợp ngân sách.
Kiến trúc USB — khác gì máy hiện sóng để bàn
Máy hiện sóng USB chuyển phần hiển thị và xử lý sang máy tính: thiết bị chỉ giữ khối thu nhận tín hiệu, còn màn hình, bộ nhớ lưu trữ và sức tính toán là của chiếc laptop sẵn có. Kết quả là máy nhỏ nhẹ hơn nhiều, không quạt nên không ồn, mang theo trong túi laptop, và dữ liệu đo nằm sẵn trên ổ cứng để đưa vào báo cáo. Khi cần thêm khả năng phân tích, bạn cập nhật phần mềm chứ không thay máy.
Thông số kỹ thuật mở rộng
| Bảo vệ quá áp | ±100 V (DC + AC đỉnh) |
|---|---|
| Kích thước | 190 × 170 × 40 mm (kể cả đầu nối) |
| Nguồn cấp | Hoàn toàn từ cổng USB |
| Bảo hành | 5 năm |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm Máy hiện sóng PicoScope 4424A hoặc Máy hiện sóng PicoScope 4262 để mở rộng khả năng đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 4224A
Độ phân giải 12-bit khác 8-bit thế nào?
8-bit chia dải đo thành 256 mức, 12-bit thành 4096 mức — chi tiết gấp 16 lần, cho phép thấy biến thiên nhỏ mà 8-bit làm phẳng mất.
PicoScope 4224A đo ripple nguồn tốt không?
Rất tốt: dải động rộng cho phép phóng đại thành phần AC vài mV chồng trên DC mà không quá tải kênh đo.
Khi nào cần bản 4 hoặc 8 kênh?
Chọn PicoScope 4424A (4 kênh) hoặc 4824A (8 kênh) khi cần đo nhiều điểm đồng thời với cùng độ phân giải 12-bit.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
