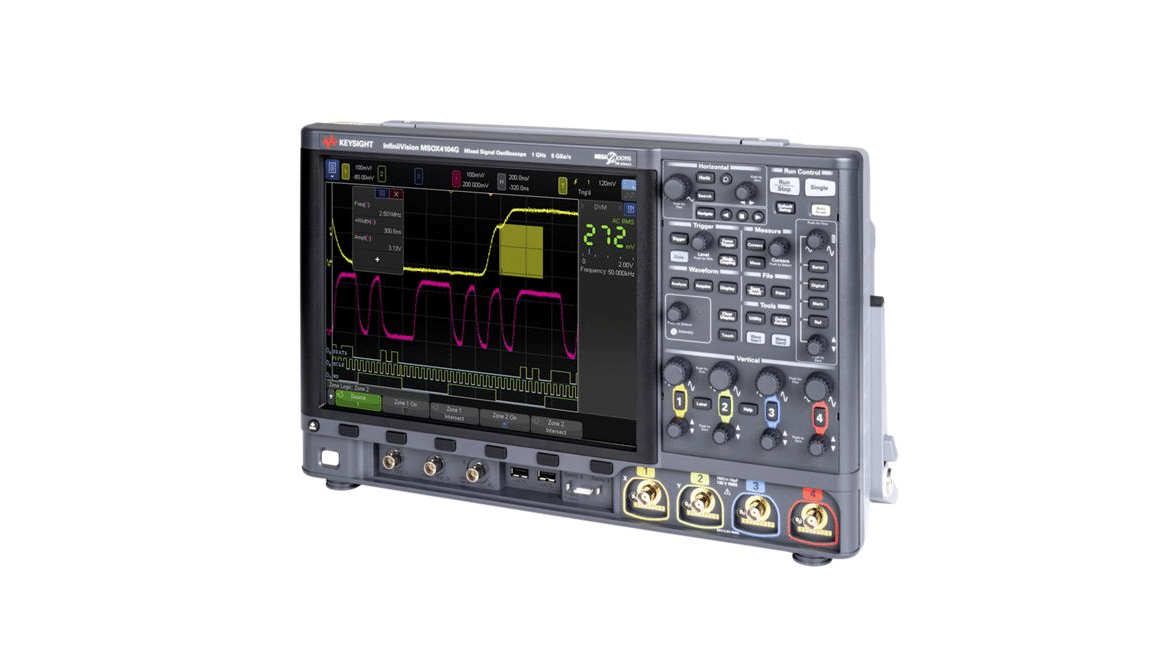

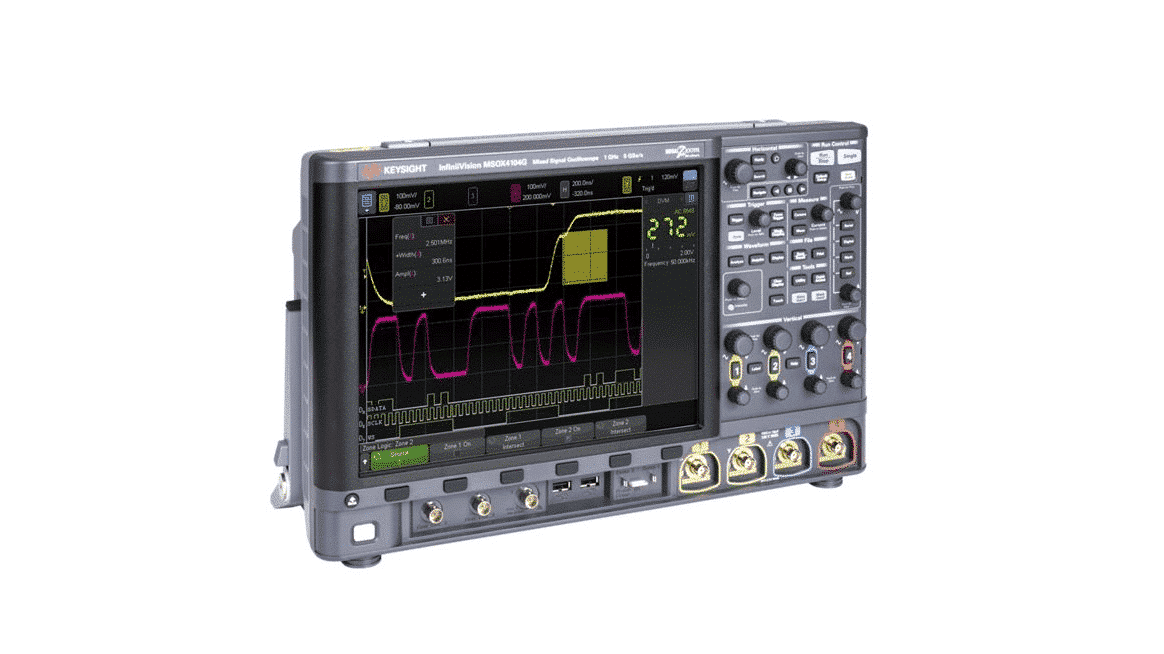

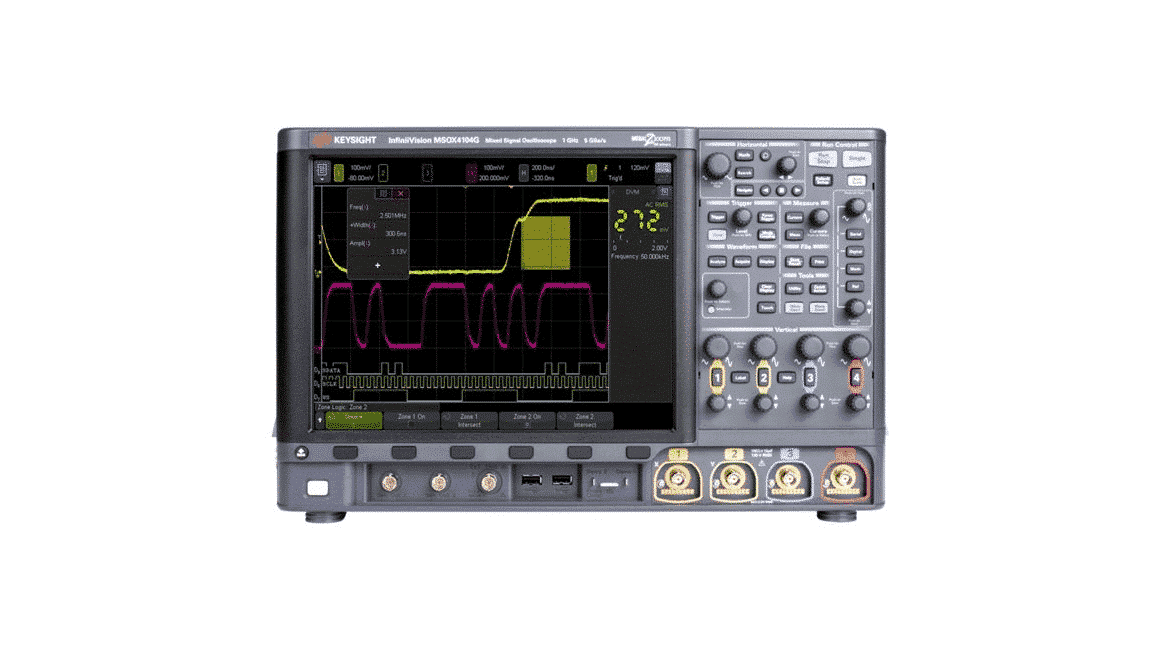

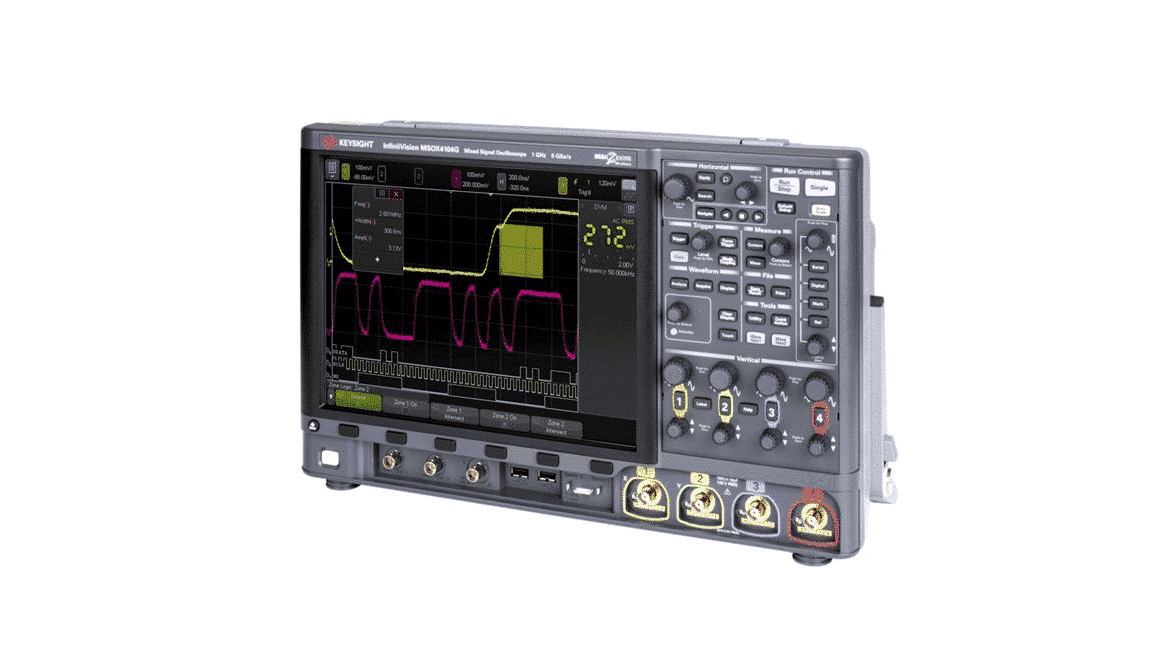

Máy hiện sóng Keysight MSOX4104G

Keysight MSOX4104G – Máy hiện sóng hỗn hợp tín hiệu: 1 GHz, 4 kênh tương tự + 16 kênh số

Tổng quan

Keysight MSOX4104G thuộc dòng 4000 X-Series, là máy hiện sóng hỗn hợp tín hiệu hiệu năng cao với khả năng hiển thị, độ chính xác và tính tiện dụng vượt trội. Với băng thông 1 GHz, 4 kênh analog và 16 kênh digital cùng các công cụ đo nâng cao, sản phẩm được thiết kế cho các kỹ sư cần tốc độ, độ rõ nét và khả năng mở rộng.

Ứng dụng

Thích hợp cho kiểm thử hệ thống nhúng, phân tích giao thức số, đo hỗn hợp tín hiệu và ứng dụng R&D. Màn hình cảm ứng điện dung 12.1″ và tính năng Zone Triggering giúp cô lập tín hiệu nhanh chóng và hiệu quả.

Thông số kỹ thuật

• Băng thông: 1 GHz

• Số kênh: 4 kênh analog + 16 kênh số

• Tốc độ lấy mẫu: Tối đa 5 GSa/s

• Bộ nhớ: 4 Mpts tiêu chuẩn, có bộ nhớ phân đoạn

• Độ phân giải dọc: 8 bit

• Màn hình: Cảm ứng điện dung 12.1″, Zone Triggering

• Tốc độ cập nhật dạng sóng: 1.000.000 dạng sóng/giây

• Chế độ Trigger: Edge, Pulse Width, Runt, Timeout, Pattern, Setup/Hold, Trigger theo giao thức nối tiếp

• Phân tích tín hiệu: Histogram dạng sóng, histogram đo lường, giải mã giao thức, kiểm tra mặt nạ

Tính năng tích hợp

• Đa công cụ: Máy hiện sóng, máy phân tích logic, máy phân tích giao thức, máy phát sóng tùy ý (2 kênh, 20 MHz), vôn kế kỹ thuật số 3 chữ số

• Phân tích đáp ứng tần số

• Khả năng nâng cấp: Có thể bổ sung băng thông, bộ tạo sóng, phần mềm phân tích bất cứ lúc nào

• Giải mã giao thức: I²C, SPI, UART, CAN, LIN và nhiều chuẩn khác

Phần cứng & Giao diện

• Phụ kiện đi kèm:

  • Mỗi kênh analog: 1 que đo N2894A 700 MHz

  • 1 cáp MSO 16 kênh N2756-60001

  • Gói phần mềm nhúng (D4000GENB)

  • Đĩa CD hướng dẫn sử dụng đa ngôn ngữ

  • Dây nguồn, nắp bảo vệ mặt trước

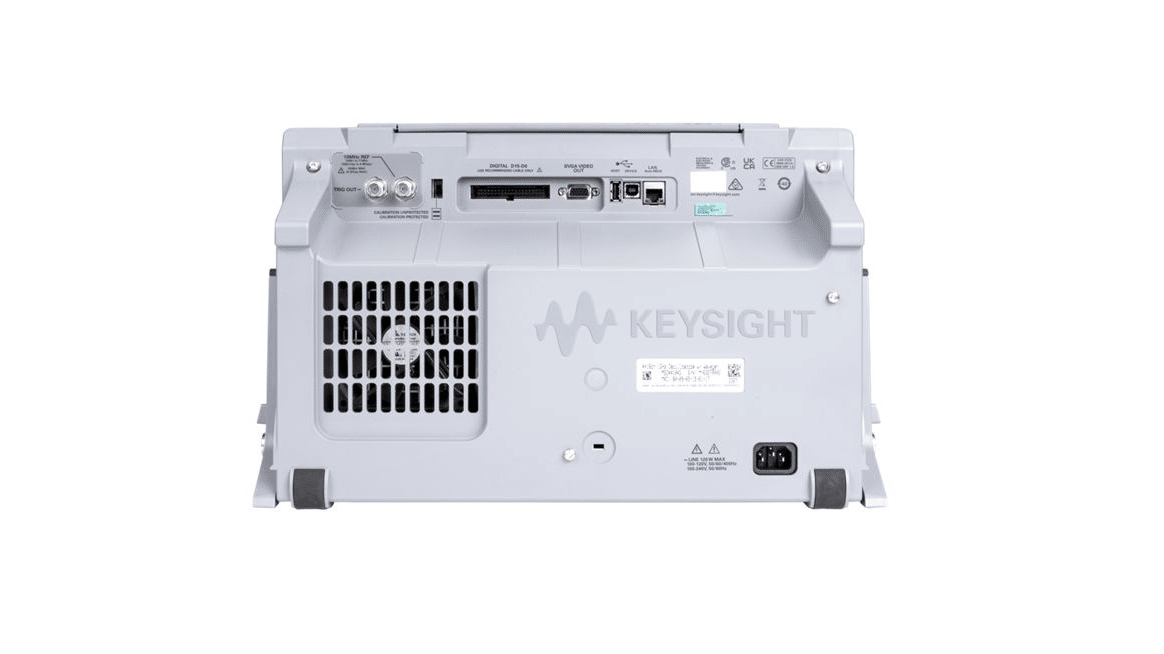

• Kết nối: USB, LAN, cổng probe chuyên dụng

• Hệ điều hành & điều khiển: OS nhúng với giao diện cảm ứng đa điểm

Thông số vật lý

• Kích thước: Thiết kế để bàn nhỏ gọn

• Trọng lượng: Khoảng 8,5 kg

• Nguồn điện: 100–240 V AC, 50/60 Hz
