Một cảm biến đếm hạt trong dung dịch không tự lấy mẫu được. Nó chỉ đếm những gì chảy qua buồng quang học của nó. Vì vậy chất lượng số liệu nằm ở chỗ ghép nối: lưu lượng cảm biến đếm hạt lỏng là bao nhiêu mililít mỗi phút, bộ lấy mẫu đẩy được bao nhiêu mililít mỗi lần, và tổng thể tích mẫu đếm hạt dung dịch có đủ để con số đếm mang ý nghĩa thống kê hay không. Bài này đi qua đúng ba con số đó cho sự kết hợp giữa máy đếm hạt trong dung dịch LiQuilaz II (Dòng S) và bộ lấy mẫu dung dịch PMS SLS (họ lấy mẫu xi-lanh).
Nội dung chính
Hai thiết bị, hai vai trò
Trong một hệ đo hạt tiểu phân trong dung dịch offline, luôn có hai khối tách rời nhau về chức năng.

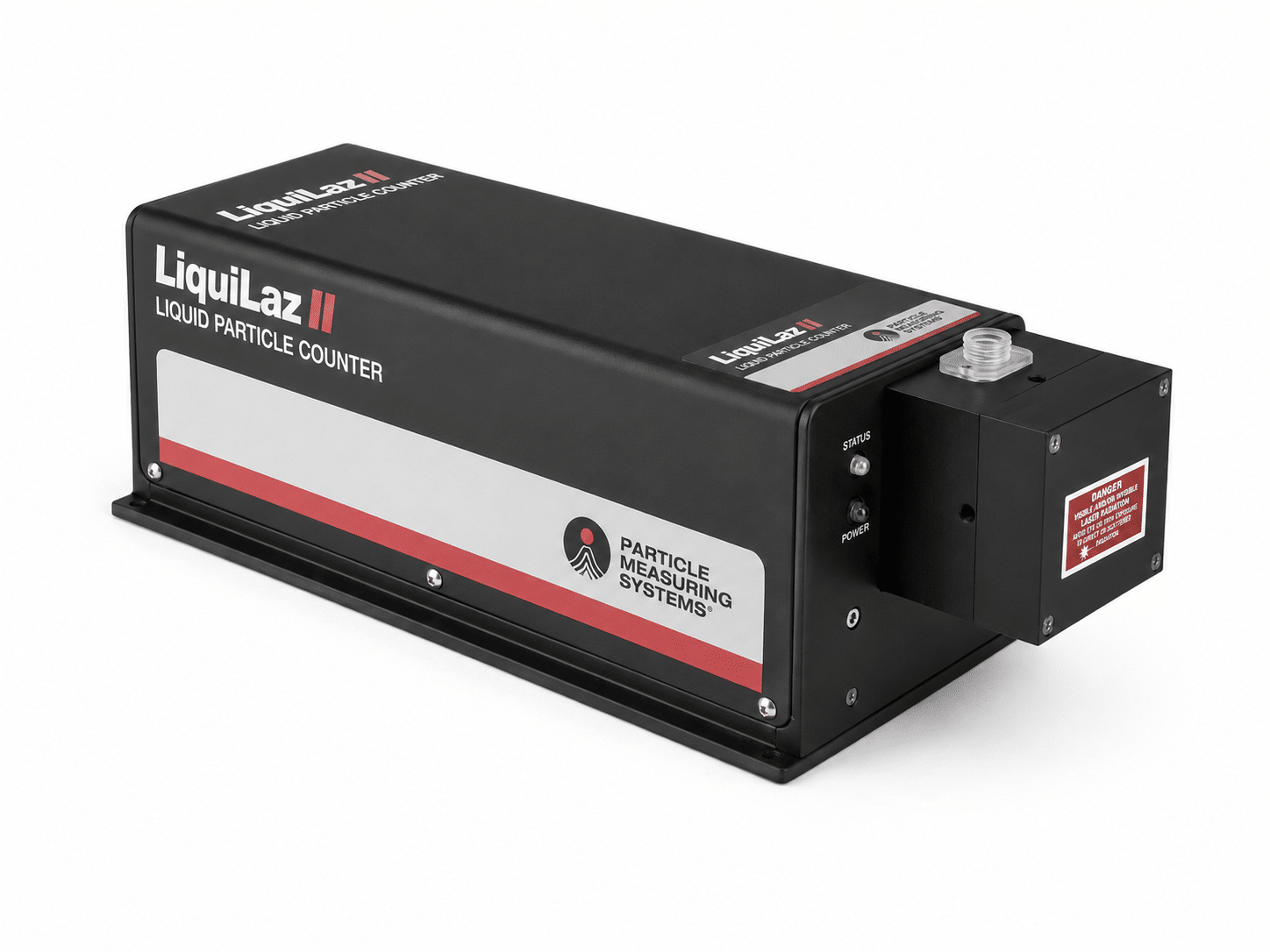

Khối cảm biến là nơi phép đo thực sự xảy ra. Máy đếm hạt tiểu phân trong dung dịch PMS LiQuilaz II Dòng S là một cảm biến quang tán xạ: dung dịch đi qua một buồng đo được chiếu laser, mỗi hạt đi ngang chùm tia tạo ra một xung ánh sáng, biên độ xung được quy đổi thành cỡ hạt. Cảm biến không có bơm hút mẫu riêng theo nghĩa của một máy cầm tay đo khí — nó cần dòng chảy được cấp tới với lưu lượng đúng bằng lưu lượng danh định của nó.
Khối lấy mẫu là thứ tạo ra dòng chảy đó. Bộ lấy mẫu hạt tiểu phân trong dung dịch PMS SLS làm việc theo nguyên tắc xi-lanh: một pít-tông rút dung dịch từ chai mẫu qua kim lấy mẫu, kéo nó qua buồng đo của cảm biến với tốc độ được điều khiển, rồi đẩy ra ngoài. Thể tích mỗi lần tiêm được đặt trước, nên thể tích đo là một đại lượng đã biết chứ không phải ước lượng.
Sự tách rời này là lý do người dùng hay đặt sai câu hỏi. Câu hỏi “máy này đo được tới bao nhiêu micromet” chỉ trả lời được một nửa vấn đề; nửa còn lại là “mỗi lần đo tôi thực sự soi qua bao nhiêu mililít dung dịch”.

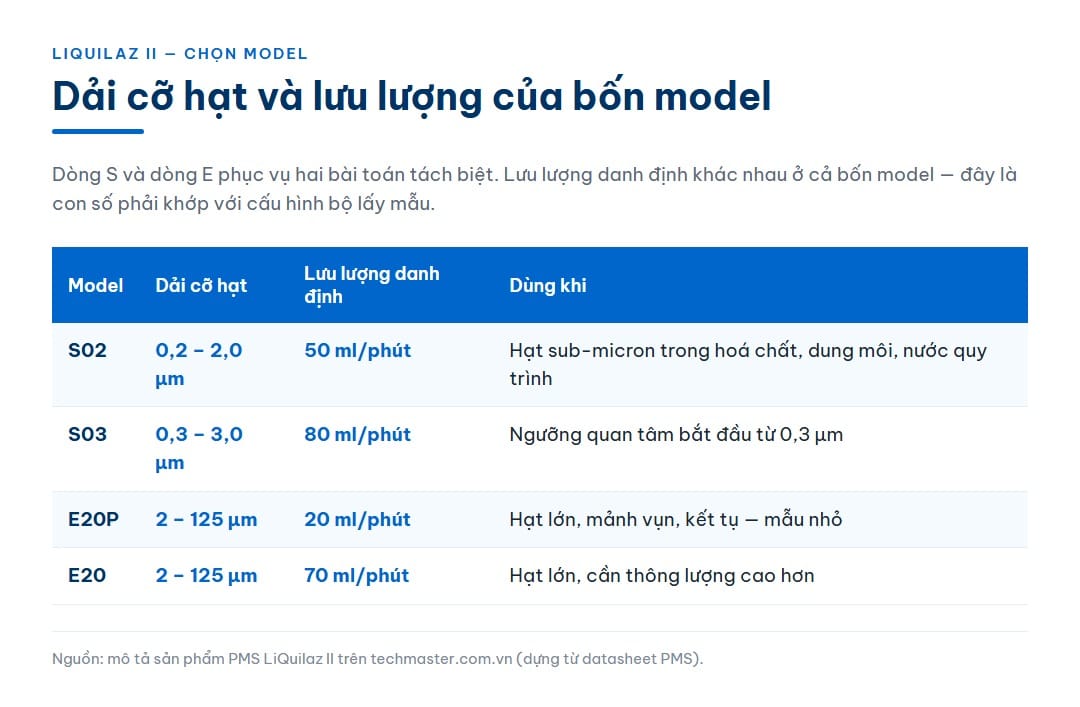

Bảng thông số hai dòng LiQuilaz II
LiQuilaz II có hai dòng phục vụ hai dải cỡ hạt hoàn toàn không chồng lấn. Chọn nhầm dòng là lỗi cấu hình nặng nhất trong nhóm này, vì không có cách nào bù bằng phần mềm.
| Model | Dải cỡ hạt | Lưu lượng danh định | Bài toán điển hình |
|---|---|---|---|
| LiQuilaz II S02 | 0,2 – 2,0 µm | 50 ml/phút | Hoá chất quy trình, dung môi, nước quy trình — hạt sub-micron |
| LiQuilaz II S03 | 0,3 – 3,0 µm | 80 ml/phút | Như trên, khi ngưỡng quan tâm bắt đầu từ 0,3 µm |
| LiQuilaz II E20P | 2 – 125 µm | 20 ml/phút | Mảnh vụn, kết tụ, hạt lớn — thể tích mẫu nhỏ |
| LiQuilaz II E20 | 2 – 125 µm | 70 ml/phút | Như trên, khi cần thông lượng cao hơn |
Ranh giới rất rõ: Dòng S dừng ở 3,0 µm, PMS LiQuilaz II Dòng E bắt đầu từ 2 µm. Nếu quy trình của bạn quan tâm cả hạt 0,5 µm lẫn hạt 50 µm thì đó là hai phép đo, hai cảm biến, không phải một.
Điểm ít người để ý trong bảng trên là cột lưu lượng. Bốn model có bốn lưu lượng khác nhau: 20, 50, 70 và 80 ml/phút. Con số này không phải thông số phụ — nó quyết định toàn bộ phần còn lại của bài viết.
Lưu lượng cảm biến quyết định gì
Lưu lượng danh định là tốc độ mà dung dịch phải đi qua buồng đo để phép đo còn đúng. Nó không phải giá trị “tối đa” hay “khuyến nghị”.
Lý do nằm ở cách cảm biến quy đổi xung sang cỡ hạt. Thời gian một hạt lưu lại trong vùng chiếu sáng phụ thuộc vận tốc dòng. Cảm biến được hiệu chuẩn ở một vận tốc xác định; chạy chậm hơn thì mỗi hạt tạo xung dài hơn và mạch xử lý có thể diễn giải sai biên độ, chạy nhanh hơn thì xung ngắn lại và những hạt nhỏ nhất trong dải có nguy cơ rơi xuống dưới ngưỡng phát hiện. Kết quả không báo lỗi — máy vẫn cho ra số, chỉ là số đó không còn tương ứng với dải cỡ hạt ghi trên nhãn.
Từ đó rút ra một nguyên tắc ghép nối: lưu lượng do bộ lấy mẫu tạo ra phải khớp với lưu lượng danh định của cảm biến, chứ không phải ngược lại. Khi ghép SLS với S02, tốc độ đẩy của xi-lanh được đặt theo 50 ml/phút. Khi ghép với S03, đặt theo 80 ml/phút. Đây là bước cấu hình đầu tiên sau khi lắp đặt, và là hạng mục cần kiểm chứng lại sau mỗi lần thay ống, thay kim hoặc bảo trì.
Thể tích mẫu và ý nghĩa thống kê
Khi lưu lượng đã đúng, câu hỏi thứ hai là đo trong bao lâu — hay tương đương, đo bao nhiêu mililít.
Bộ lấy mẫu SLS cho phép đặt thể tích tiêm ở các mức 1, 5, 10 (mặc định) và 25 ml, với thể tích mẫu tối thiểu 0,4 ml ở tốc độ 20 ml/phút. Ghép các con số này với lưu lượng cảm biến ra thời gian mỗi phép đo:
| Cấu hình | Thể tích tiêm | Lưu lượng | Thời gian một lần đo |
|---|---|---|---|
| SLS + S02 | 10 ml | 50 ml/phút | khoảng 12 giây |
| SLS + S02 | 25 ml | 50 ml/phút | khoảng 30 giây |
| SLS + S03 | 25 ml | 80 ml/phút | khoảng 19 giây |
| SLS + E20P | 10 ml | 20 ml/phút | khoảng 30 giây |
Thời gian ngắn là tin tốt cho năng suất phòng QC, nhưng nó che mất vấn đề thật: thể tích nhỏ thì con số đếm nhỏ, và con số đếm nhỏ thì sai số ngẫu nhiên lớn.

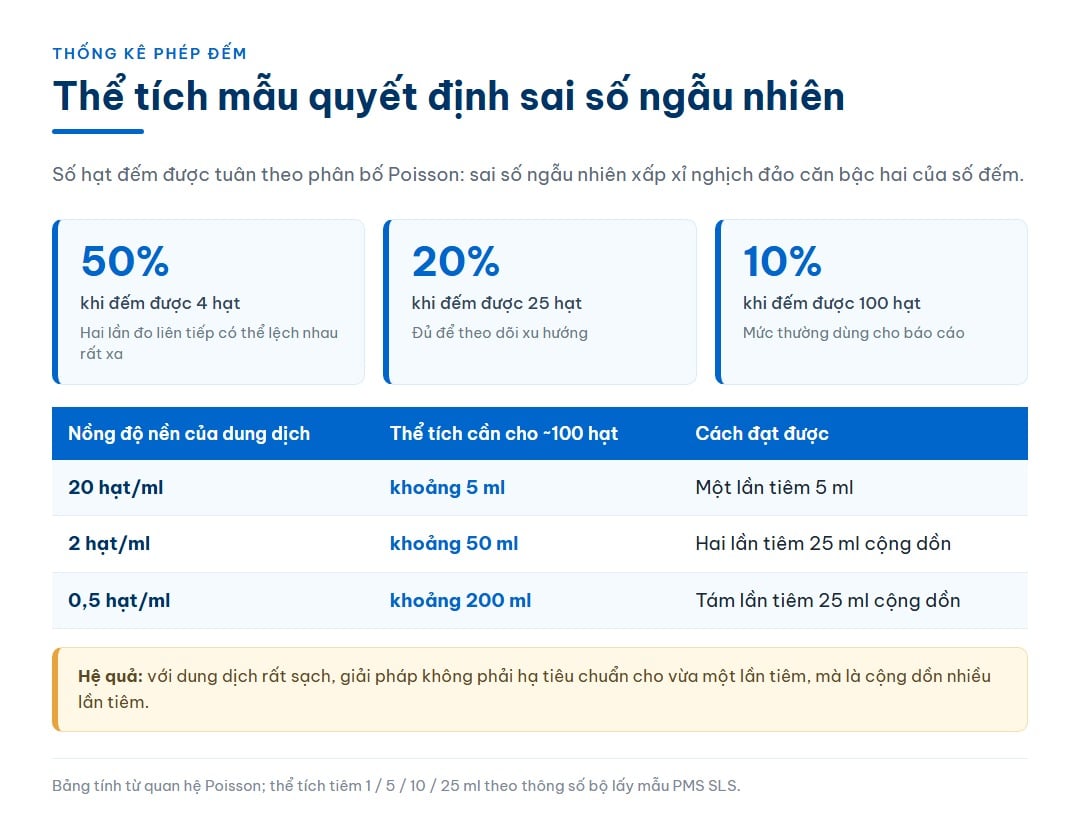

Cạm bẫy thống kê (Phân phối Poisson)
Số hạt đếm được tuân theo phân phối ngẫu nhiên Poisson. Sai số ngẫu nhiên tỉ lệ nghịch với căn bậc hai của số hạt đếm được:
-
Đếm được 4 hạt: Sai số ~50%
-
Đếm được 25 hạt: Sai số ~20%
-
Đếm được 100 hạt: Sai số ~10%
Ví dụ: Nếu dung dịch siêu sạch có nồng độ 2 hạt/ml. Đo 1 ml chỉ thu được kỳ vọng 2 hạt — việc máy báo 0 hạt ở lần một và 5 hạt ở lần hai là bình thường về mặt thống kê. Nhưng nếu đo 25 ml (kỳ vọng 50 hạt), sai số sẽ co lại chỉ còn ~14%.
Nguyên tắc chọn thể tích tối ưu
Hãy tính ngược từ mục tiêu theo 3 bước:
-
Ước lượng nồng độ nền của dung dịch.
-
Xác định số hạt đếm tối thiểu để đạt mức sai số cho phép.
-
Chia (2) cho (1) để ra thể tích mẫu cần thiết.
Lưu ý: Nếu thể tích cần thiết vượt quá dung tích xi-lanh, hãy tiêm nhiều lần liên tiếp và cộng dồn, tuyệt đối không hạ chuẩn sai số xuống để ép vừa một lần tiêm.
Điểm không: ngưỡng nền của phép đo
Thông số cuối cùng cần đưa vào phép tính là điểm không (zero count) của cảm biến. Với model S02, giá trị công bố là dưới 25 counts/L — tức dưới 0,025 hạt trên mỗi mililít.
Chuyển sang thể tích thực tế: trong một mẫu 25 ml, nhiễu nền của bản thân cảm biến kỳ vọng dưới 0,6 hạt. Con số này đủ nhỏ để không làm sai lệch kết quả khi mẫu có hàng chục hạt, nhưng nó đặt ra sàn cho những phép đo cực sạch — bạn không thể phân biệt “dung dịch có 0,01 hạt/mL” với “dung dịch hoàn toàn không có hạt” bằng thiết bị này, vì cả hai đều nằm dưới nhiễu nền.
Trong thực hành, điểm không được dùng theo hai cách. Thứ nhất, làm tiêu chí nghiệm thu định kỳ: chạy nước siêu sạch đã lọc qua màng và kiểm tra số đếm có nằm trong ngưỡng công bố không — nếu vượt, buồng đo hoặc đường ống đã bẩn. Thứ hai, làm mức trừ nền khi báo cáo các mẫu có số đếm thấp.
Khi mẫu lớn hơn một xi-lanh

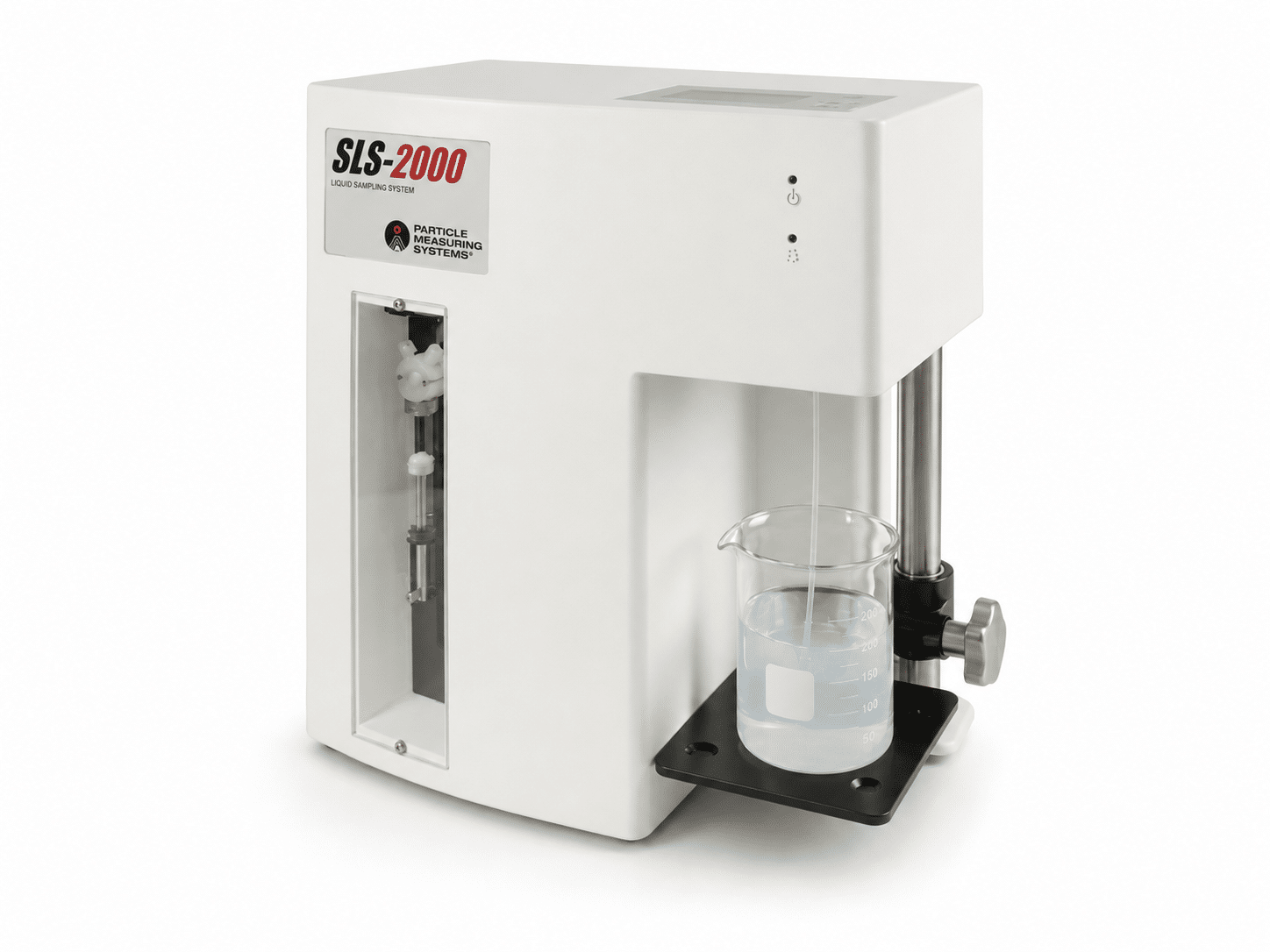

Với các dạng mẫu thể tích lớn — chai dịch truyền cỡ lớn, can dung môi, bình chứa quy trình — chiến lược tiêm nhiều lần rồi cộng dồn trở nên tốn công. Đó là chỗ của PMS SLS 2000, model có xi-lanh lớn nhất trong họ SLS và hỗ trợ thêm chế độ chân không bên cạnh chế độ xi-lanh.
| Tiêu chí | SLS (dòng cơ bản) | SLS 2000 |
|---|---|---|
| Cơ chế | Xi-lanh, chế độ chân không | Xi-lanh lớn nhất dòng + chế độ chân không |
| Thể tích tiêm | 1 / 5 / 10 / 25 ml; tối thiểu 0,4 ml | Rất lớn — hướng tới chai dịch truyền thể tích lớn (LVP) |
| Tiêu chuẩn hỗ trợ | Lấy mẫu dung dịch quy trình, hoá chất | USP 788/789, hỗ trợ 21 CFR Part 11 |
| Phần mềm đi kèm | Kết hợp máy đếm hạt PMS | Máy đếm hạt dung dịch + SamplerSight |
Chế độ chân không đáng chú ý ở chỗ nó thay đổi bản chất đường đi của mẫu: thay vì kéo dung dịch qua pít-tông, hệ hút mẫu bằng áp suất âm phía sau cảm biến. Với những dung dịch dễ tạo bọt hoặc có độ nhớt gây khó cho pít-tông, đây là lựa chọn ổn định hơn. Đổi lại, kiểm soát thể tích ở chế độ chân không phụ thuộc vào thời gian và lưu lượng chứ không phải hành trình cơ khí của pít-tông — nên việc kiểm chứng lưu lượng định kỳ càng quan trọng.
Ba lỗi ghép nối thường gặp
1. Đặt tốc độ tiêm theo thói quen, không theo cảm biến
Phòng QC dùng chung một quy trình cho nhiều cảm biến khác nhau và giữ nguyên tốc độ đẩy mặc định. Khi cảm biến được thay từ S02 sang S03, lưu lượng danh định nhảy từ 50 lên 80 ml/phút nhưng cấu hình bộ lấy mẫu không đổi. Số liệu vẫn ra, xu hướng vẫn có, chỉ là phân bố cỡ hạt bị dịch chuyển một cách âm thầm.
2. Bỏ qua thể tích xả trước khi ghi số
Sau khi thay chai mẫu, đoạn ống giữa kim lấy mẫu và buồng đo vẫn còn dung dịch của lần trước. Nếu bắt đầu ghi số liệu ngay, những mililít đầu tiên thuộc về mẫu cũ. Cần một lần tiêm bỏ đi để thay toàn bộ thể tích đường ống trước khi tính lần tiêm đầu tiên là số liệu thật — và số lần tiêm bỏ đi phụ thuộc vào chiều dài ống, nên rút ngắn đường ống là cách rẻ nhất để tăng thông lượng.
3. So sánh số liệu giữa hai thể tích tiêm khác nhau
Một báo cáo xu hướng ghép các phép đo 10 ml của quý trước với các phép đo 25 ml của quý này, vẽ chung lên một đồ thị số hạt tuyệt đối. Đường biểu diễn nhảy bậc, và không ai biết đó là do quy trình hay do đổi cấu hình. Cách phòng ngừa là luôn báo cáo theo nồng độ (hạt/mL) và ghi kèm thể tích đo trong mỗi bản ghi.
Chọn cấu hình theo bài toán
| Bài toán | Cảm biến | Bộ lấy mẫu | Ghi chú thể tích |
|---|---|---|---|
| Hoá chất quy trình bán dẫn, theo dõi hạt sub-micron | LiQuilaz II S02 | SLS, tiêm 25 ml | Ưu tiên thể tích lớn nhất vì nồng độ nền thấp |
| Nước quy trình, ngưỡng quan tâm từ 0,3 µm | LiQuilaz II S03 | SLS, tiêm 25 ml | Lưu lượng 80 ml/phút, thời gian đo ngắn hơn |
| Tìm mảnh vụn, kết tụ trong dung dịch | LiQuilaz II E20 / E20P | SLS | Hạt lớn thường ít, cần cộng dồn nhiều lần tiêm |
| Kiểm nghiệm chai dịch truyền thể tích lớn | Cảm biến theo yêu cầu dược điển | SLS 2000 | Chế độ chân không, đi kèm SamplerSight |
Nguyên tắc chung gói lại trong một câu: chọn cảm biến theo dải cỡ hạt, chọn bộ lấy mẫu theo thể tích mẫu, và chỉ chốt cấu hình sau khi đã tính ra số hạt kỳ vọng cho mỗi lần đo.
LiQuilaz II Dòng S đo được nhỏ nhất bao nhiêu?
0,2 µm với model S02. Model S03 bắt đầu từ 0,3 µm. Đây là ngưỡng phát hiện của cảm biến khi chạy đúng lưu lượng danh định; chạy sai lưu lượng thì ngưỡng thực tế sẽ khác với ngưỡng công bố.
Có thể dùng một bộ lấy mẫu SLS cho nhiều cảm biến khác nhau không?
Có, nhưng mỗi cảm biến cần một hồ sơ cấu hình riêng với tốc độ tiêm khớp lưu lượng danh định của nó — 50 ml/phút cho S02, 80 ml/phút cho S03, 20 hoặc 70 ml/phút cho các model dòng E. Dùng chung một cấu hình cho mọi cảm biến là lỗi phổ biến nhất trong nhóm này.
Nên đặt thể tích tiêm bao nhiêu?
Đi ngược từ mục tiêu thống kê. Ước lượng nồng độ hạt nền của dung dịch, quyết định sai số ngẫu nhiên chấp nhận được, rồi tính thể tích cần thiết. Nếu chấp nhận sai số khoảng 20%, cần đếm được khoảng 25 hạt mỗi lần đo; nếu muốn khoảng 10%, cần khoảng 100 hạt. Với dung dịch rất sạch, con số này dẫn tới việc phải cộng dồn nhiều lần tiêm.
Điểm không dưới 25 counts/L nghĩa là gì trong thực tế?
Nghĩa là bản thân cảm biến đóng góp dưới 0,025 hạt cho mỗi mililít đo — tức dưới khoảng 0,6 hạt trong một mẫu 25 ml. Giá trị này dùng làm tiêu chí kiểm tra định kỳ: chạy nước siêu sạch đã lọc và xem số đếm có nằm trong ngưỡng không.
Khi nào nên chuyển sang SLS 2000 thay vì dòng SLS cơ bản?
Khi thể tích mẫu vượt quá tầm của xi-lanh tiêu chuẩn — điển hình là chai dịch truyền thể tích lớn — hoặc khi quy trình cần chế độ chân không cho dung dịch khó xử lý bằng pít-tông. SLS 2000 cũng là lựa chọn khi hồ sơ phải bám USP 788/789 và cần audit trail theo 21 CFR Part 11.
