Cảnh này lặp lại ở gần như mọi buổi nghiệm thu phòng sạch: nhà thầu đo bằng máy của họ, chủ đầu tư đo bằng máy của mình, hai máy đặt cạnh nhau ở cùng một điểm, và hai con số không giống nhau. Câu hỏi bật ra ngay lập tức là “máy nào sai”. Câu trả lời gần như luôn là không máy nào sai — vì tiêu chuẩn hiệu chuẩn cho máy đếm hạt quang học cho phép sẵn một biên chênh lệch rộng hơn nhiều so với trực giác, và bên cạnh đó còn một nguồn dao động thứ hai không liên quan gì tới thiết bị: bản chất thống kê của phép đếm. Bài viết tính ra biên độ hợp lệ đó bằng chính các dung sai công bố, rồi đưa ra khung xử lý khi hai bên phải ký vào cùng một biên bản.
- Ba dung sai đã nằm sẵn trong tiêu chuẩn hiệu chuẩn
- Nhân chúng lại: biên chênh lệch hợp lệ là bao nhiêu
- Nguồn thứ tư: phép đếm là một bài toán thống kê
- Nguồn thứ năm: chênh lệch không đến từ máy
- Khung ba mức: chênh bao nhiêu thì phải điều tra
- Chạy một phép so sánh song song cho ra kết luận
- Ba tình huống tranh chấp và cách xử lý
- Điều nên thống nhất bằng văn bản trước khi đo
- Câu hỏi thường gặp

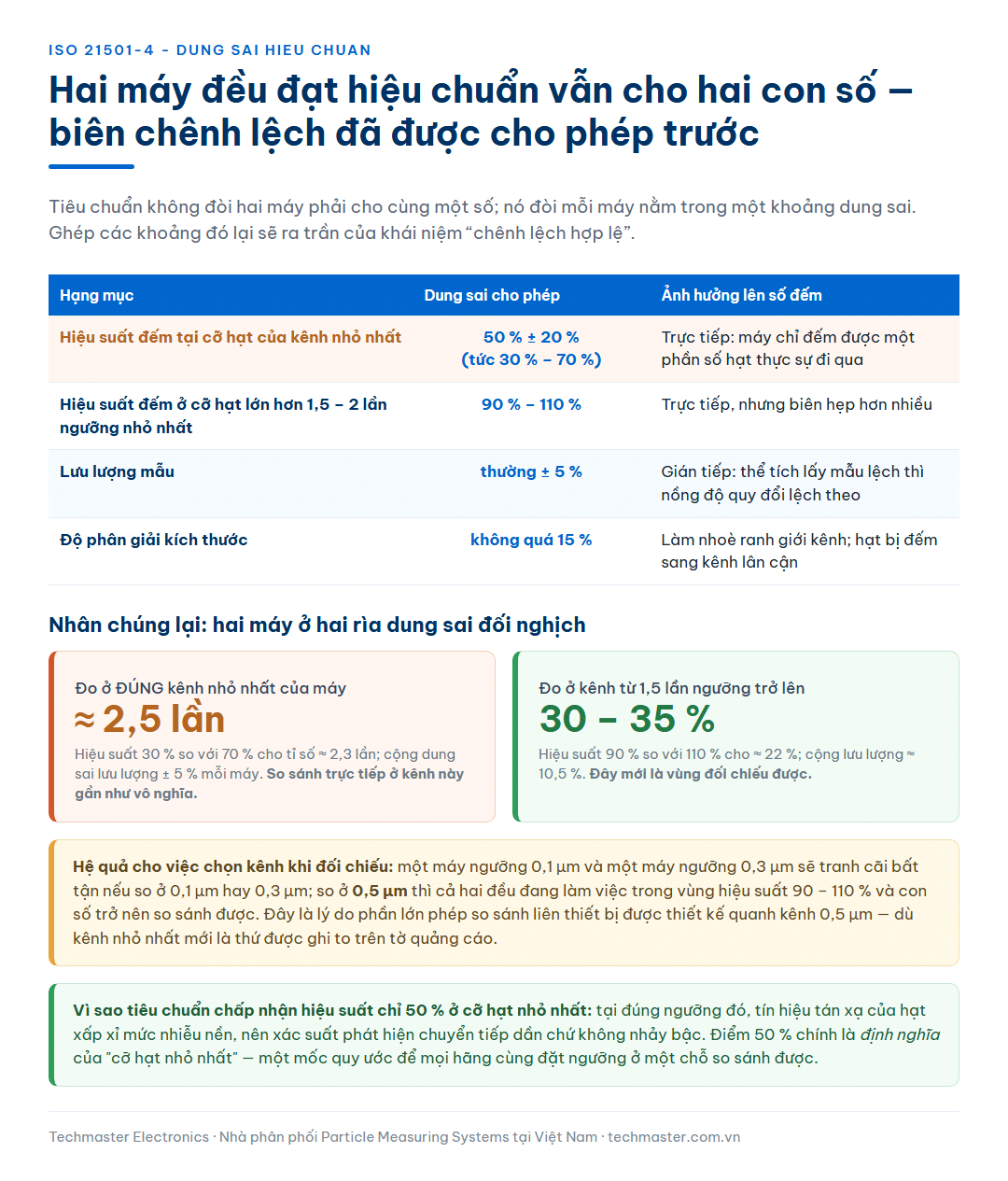

Ba dung sai đã nằm sẵn trong tiêu chuẩn hiệu chuẩn
Máy đếm hạt quang học dùng cho phân loại phòng sạch được hiệu chuẩn theo ISO 21501-4. Tiêu chuẩn này không đòi hai máy phải cho cùng một số; nó đòi mỗi máy phải nằm trong một khoảng dung sai. Ba trong số các hạng mục ấy quyết định trực tiếp con số hiện trên màn hình:
| Hạng mục | Dung sai cho phép | Ảnh hưởng lên số đếm |
|---|---|---|
| Hiệu suất đếm tại cỡ hạt của kênh nhỏ nhất | 50 % ± 20 %, tức khoảng 30 % – 70 % | Trực tiếp: máy chỉ đếm được một phần số hạt thực sự đi qua |
| Hiệu suất đếm ở cỡ hạt lớn hơn 1,5 – 2 lần ngưỡng nhỏ nhất | 90 % – 110 % | Trực tiếp, nhưng biên hẹp hơn nhiều |
| Lưu lượng mẫu | Thường công bố ± 5 % quanh giá trị danh định | Gián tiếp: thể tích đã lấy mẫu sai lệch thì nồng độ quy đổi sai lệch theo |
| Độ phân giải kích thước | Không quá 15 % | Làm nhoè ranh giới giữa các kênh; hạt bị đếm nhầm sang kênh lân cận |
Con số 50 % ở dòng đầu thường gây bất ngờ, nhưng nó có lý do vật lý: tại đúng ngưỡng cỡ hạt nhỏ nhất, tín hiệu tán xạ của hạt xấp xỉ mức nhiễu nền, nên xác suất phát hiện chuyển tiếp dần chứ không nhảy bậc. Điểm 50 % chính là định nghĩa của “cỡ hạt nhỏ nhất” — một mốc quy ước để mọi hãng cùng đặt ngưỡng ở một chỗ so sánh được. Cách đọc đầy đủ bảy hạng mục của tiêu chuẩn này được trình bày riêng trong bài đọc thông số máy đếm hạt theo ISO 21501-4.
Điều cần rút ra ở đây rất đơn giản và rất ít khi được nói thẳng trong biên bản nghiệm thu: hai máy đều đạt hiệu chuẩn hoàn toàn có thể cho hai số khác nhau, và khoảng cách ấy đã được tiêu chuẩn cho phép trước.
Nhân chúng lại: biên chênh lệch hợp lệ là bao nhiêu
Giả sử hai máy cùng đo một luồng khí có nồng độ thật giống hệt nhau, và cả hai đều nằm ở rìa dung sai nhưng về hai phía đối nghịch. Đây là phép tính biên xấu nhất, không phải điều thường xảy ra — nhưng nó đặt ra trần cho khái niệm “chênh lệch hợp lệ”.
| Đo ở cỡ hạt nào | Máy A ở rìa dưới | Máy B ở rìa trên | Tỉ số B/A do riêng hiệu suất đếm |
|---|---|---|---|
| Đúng ngưỡng nhỏ nhất (ví dụ kênh 0,3 µm của máy 0,3 µm) | 30 % | 70 % | ≈ 2,3 lần |
| Từ 1,5 lần ngưỡng trở lên (ví dụ kênh 0,5 µm của máy 0,3 µm) | 90 % | 110 % | ≈ 1,22 lần (22 %) |
Thêm lưu lượng vào: nếu máy A chạy ở −5 % lưu lượng danh định và máy B ở +5 %, thể tích quy đổi lệch nhau thêm khoảng 10,5 %. Ghép hai yếu tố:
| Kênh đo | Chênh lệch biên do thiết bị | Ý nghĩa thực tế |
|---|---|---|
| Kênh nhỏ nhất của máy | tới khoảng 2,5 lần | So sánh trực tiếp hai máy ở kênh này gần như vô nghĩa |
| Kênh từ 1,5 lần ngưỡng trở lên | khoảng 30 – 35 % | Đây mới là vùng có thể đối chiếu được |
Hệ quả trực tiếp cho việc chọn kênh khi đối chiếu: nếu cần so hai máy, hãy so ở kênh cách xa ngưỡng nhỏ nhất. Một máy ngưỡng 0,1 µm và một máy ngưỡng 0,3 µm sẽ tranh cãi bất tận nếu đối chiếu ở 0,1 µm hay 0,3 µm; đối chiếu ở 0,5 µm thì cả hai đều đang làm việc trong vùng hiệu suất 90 – 110 % và con số trở nên có thể so sánh. Đây là lý do phần lớn phép so sánh liên thiết bị được thiết kế quanh kênh 0,5 µm chứ không quanh kênh nhỏ nhất — dù kênh nhỏ nhất mới là thứ được ghi to trên tờ quảng cáo.
Điều này cũng giải thích vì sao việc đối chiếu hai máy ngưỡng khác nhau — chẳng hạn máy đếm hạt tiểu phân PMS Lasair III 310B ở dải 0,3 µm với một máy ngưỡng 0,5 µm của hãng khác — chỉ có nghĩa ở các kênh mà cả hai đều nằm trong vùng hiệu suất cao. Các nền tảng phổ biến trên thị trường Việt Nam như Lighthouse Solair và ApexZ hay TSI AeroTrak cũng công bố tuân thủ cùng tiêu chuẩn ISO 21501-4, nên điểm khác biệt giữa chúng không nằm ở chỗ “hãng nào đo đúng hơn” mà ở chỗ mỗi máy nằm ở đâu trong khoảng dung sai chung, và biên độ dao động đó là một đặc tính của cả lớp thiết bị chứ không của riêng thương hiệu nào.

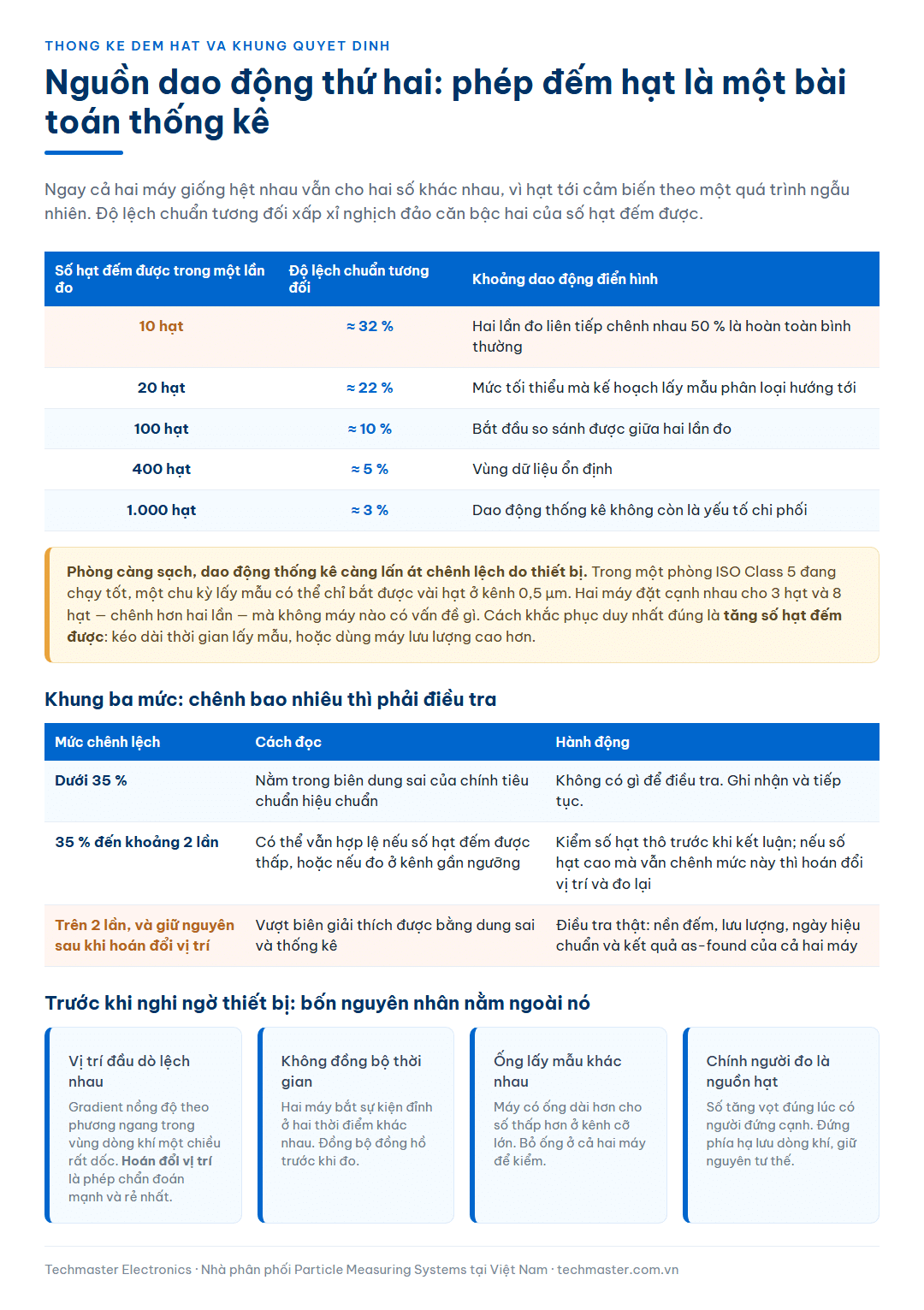

Nguồn thứ tư: phép đếm là một bài toán thống kê
Ngay cả khi hai máy giống hệt nhau về mọi thông số, chúng vẫn cho hai số khác nhau — vì hạt tới cảm biến theo một quá trình ngẫu nhiên. Với phép đếm ngẫu nhiên, độ lệch chuẩn tương đối xấp xỉ nghịch đảo căn bậc hai của số hạt đếm được:
| Số hạt đếm được trong một lần đo | Độ lệch chuẩn tương đối | Khoảng dao động điển hình |
|---|---|---|
| 10 hạt | ≈ 32 % | Hai lần đo liên tiếp chênh nhau 50 % là hoàn toàn bình thường |
| 20 hạt | ≈ 22 % | Đây là mức tối thiểu mà kế hoạch lấy mẫu phân loại hướng tới |
| 100 hạt | ≈ 10 % | Bắt đầu so sánh được giữa hai lần đo |
| 400 hạt | ≈ 5 % | Vùng dữ liệu ổn định |
| 1.000 hạt | ≈ 3 % | Dao động thống kê không còn là yếu tố chi phối |
Con số 20 hạt không phải ngẫu nhiên: nguyên tắc xác định thể tích mẫu tối thiểu khi phân loại phòng sạch là lấy đủ thể tích để, ở đúng giới hạn của cấp sạch đang xét, máy sẽ đếm được ít nhất khoảng 20 hạt. Nói cách khác, tiêu chuẩn phân loại chấp nhận sẵn một sai số thống kê cỡ 20 % ở điều kiện tối thiểu. Cách tính số điểm, thể tích mẫu và thời gian đo được trình bày trong bài kế hoạch lấy mẫu phân loại phòng sạch.
Hệ quả rất quan trọng và hay bị bỏ qua: ở phòng sạch càng sạch, dao động thống kê càng lấn át chênh lệch do thiết bị. Trong một phòng ISO Class 5 đang chạy tốt, một lần lấy mẫu 28,3 L có thể chỉ bắt được vài hạt ở kênh 0,5 µm. Hai máy đặt cạnh nhau khi đó có thể cho 3 hạt và 8 hạt — chênh hơn hai lần — mà không máy nào có vấn đề gì cả. Tranh luận về “máy nào sai” trong tình huống ấy là tranh luận về một hiện tượng ngẫu nhiên.
Cách xử lý duy nhất đúng là tăng số hạt đếm được: kéo dài thời gian lấy mẫu, hoặc dùng máy lưu lượng cao hơn để lấy nhiều thể tích hơn trong cùng thời gian. Đây chính là lý do thực dụng khiến các máy lưu lượng 50 hoặc 100 LPM tồn tại — không phải để đo nhanh hơn cho tiện, mà để mỗi con số mang ít nhiễu thống kê hơn.
Nguồn thứ năm: chênh lệch không đến từ máy
Trước khi kết luận về thiết bị, phải loại trừ bốn nguyên nhân nằm ngoài nó. Trong thực tế hiện trường, đây mới là nhóm nguyên nhân phổ biến nhất của những chênh lệch lớn bất thường.
| Nguyên nhân | Dấu hiệu nhận biết | Cách loại trừ |
|---|---|---|
| Vị trí đầu dò lệch nhau vài chục centimet | Chênh lệch đổi dấu khi hoán đổi vị trí hai máy | Đặt hai đầu dò sát nhau, cùng cao độ, cùng hướng; rồi hoán đổi và đo lại |
| Không đồng bộ thời gian | Hai máy bắt được sự kiện đỉnh ở hai thời điểm khác nhau | Đồng bộ đồng hồ trước khi đo; khởi động hai máy cùng lúc |
| Ống lấy mẫu khác nhau | Máy có ống dài hơn cho số thấp hơn ở kênh cỡ lớn | Dùng ống cùng chiều dài, cùng vật liệu, hoặc bỏ ống ở cả hai máy |
| Chính người đo là nguồn hạt | Số tăng vọt đúng lúc có người đứng cạnh | Đứng ở phía hạ lưu dòng khí so với đầu dò; giữ nguyên tư thế trong suốt phép đo |
Riêng dòng đầu tiên đáng được nhấn mạnh: trong một phòng có dòng khí một chiều, gradient nồng độ theo phương ngang có thể rất dốc. Hai đầu dò cách nhau nửa mét, một cái nằm ngay dưới tâm bộ lọc và một cái nằm gần rìa vùng dòng, sẽ đo hai môi trường khác nhau chứ không phải cùng một môi trường. Phép hoán đổi vị trí là công cụ chẩn đoán mạnh nhất và rẻ nhất: nếu chênh lệch đi theo vị trí thì đó là vấn đề của phòng; nếu nó đi theo máy thì mới là vấn đề của thiết bị.
Bên cạnh đó, cả hai máy đều phải qua kiểm tra trước khi đo — nền đếm bằng bộ lọc mồi và kiểm chứng lưu lượng — nếu không thì mọi so sánh về sau đều đứng trên nền cát. Trình tự này được mô tả trong bài kiểm tra máy đếm hạt trước khi đo.
Khung ba mức: chênh bao nhiêu thì phải điều tra
Ghép tất cả lại thành một khung ra quyết định dùng được tại hiện trường. Khung này giả định đối chiếu ở kênh cách xa ngưỡng nhỏ nhất và ở mức nồng độ đủ để đếm được ít nhất vài trăm hạt mỗi lần.
| Mức chênh lệch | Cách đọc | Hành động |
|---|---|---|
| Dưới 35 % | Nằm trong biên dung sai của chính tiêu chuẩn hiệu chuẩn | Không có gì để điều tra. Ghi nhận và tiếp tục. |
| 35 % đến khoảng 2 lần | Có thể vẫn hợp lệ nếu số hạt đếm được thấp, hoặc nếu đo ở kênh gần ngưỡng | Kiểm tra số hạt thô trước khi kết luận; nếu số hạt cao mà vẫn chênh mức này thì hoán đổi vị trí và đo lại |
| Trên 2 lần, và giữ nguyên sau khi hoán đổi vị trí | Vượt biên giải thích được bằng dung sai và thống kê | Điều tra thật: kiểm nền đếm, kiểm lưu lượng, đối chiếu ngày hiệu chuẩn và kết quả as-found của cả hai máy |
Ở mức thứ ba, thứ cần xem đầu tiên không phải là thương hiệu mà là chứng chỉ hiệu chuẩn. Một máy có kết quả as-found lệch ở kỳ hiệu chuẩn gần nhất đã là bằng chứng trực tiếp; ngược lại, một máy quá hạn hiệu chuẩn thì không đủ tư cách tham gia cuộc đối chiếu ngay từ đầu. Cách đọc cụm số as-found/as-left và ý nghĩa của chúng với dữ liệu đã đo được bàn trong bài hiệu chuẩn máy đếm hạt.
Chạy một phép so sánh song song cho ra kết luận
Nếu đã quyết định đối chiếu, hãy làm cho nó ra được kết luận thay vì tạo thêm tranh cãi. Trình tự tối thiểu:
- Thống nhất kênh đối chiếu trước. Chọn kênh mà cả hai máy đều có và đều cách ngưỡng nhỏ nhất của chính nó ít nhất 1,5 lần. Thường là 0,5 µm.
- Đồng bộ đồng hồ hai máy. Không có bước này thì mọi so sánh theo chu kỳ đều lệch pha.
- Đặt hai đầu dò sát nhau, cùng cao độ, cùng hướng hút. Ghi lại bố trí bằng ảnh chụp.
- Chọn chu kỳ đủ dài để đếm được vài trăm hạt. Nếu môi trường quá sạch, hãy đối chiếu ở khu vực bẩn hơn — hành lang cấp thấp hơn chẳng hạn — vì mục tiêu là so hai máy, không phải phân loại phòng.
- Đo ít nhất năm chu kỳ liên tiếp rồi so trung bình, không so một chu kỳ đơn lẻ.
- Hoán đổi vị trí hai máy và lặp lại. Đây là bước phân tách nguyên nhân do máy với nguyên nhân do vị trí.
- Ghi biên bản kèm số hạt thô, không chỉ ghi nồng độ đã quy đổi — vì số hạt thô là thứ duy nhất cho biết nhiễu thống kê lớn cỡ nào.
Bước 4 hay bị phản đối vì “phải đo trong phòng sạch mới có nghĩa”. Thực ra ngược lại: đo trong môi trường quá sạch làm phép so sánh mất giá trị vì nhiễu thống kê nuốt hết tín hiệu. Một phép so sánh thiết bị tốt cần nhiều hạt, còn phân loại phòng sạch cần ít hạt — đó là hai mục tiêu ngược nhau và không nên gộp vào một buổi đo.
Ba tình huống tranh chấp và cách xử lý
Tình huống 1 — Máy nhà thầu đạt, máy chủ đầu tư trượt
Đây là tình huống căng nhất vì nó gắn với nghiệm thu và thanh toán. Cách xử lý đúng: xem con số của bên trượt cách giới hạn bao xa. Nếu nó vượt giới hạn chỉ 10 – 20 % thì cả hai kết quả đều nằm trong vùng không phân định được, và cách giải quyết là đo lại với thể tích mẫu lớn hơn nhiều để giảm nhiễu thống kê, chứ không phải chọn máy nào tin hơn. Nếu bên trượt vượt giới hạn nhiều lần thì vấn đề gần như chắc chắn nằm ở phòng hoặc ở bố trí đo, không ở máy.
Tình huống 2 — Hai máy trùng nhau ở kênh 0,5 µm nhưng lệch mạnh ở kênh 5 µm
Đây là dấu hiệu điển hình của tổn thất trong ống lấy mẫu chứ không phải của cảm biến. Hạt lớn mất mát nhiều trong ống dài, ống cong gấp và ống bằng vật liệu tích điện. Kiểm tra bằng cách bỏ ống ở cả hai máy và đo lại: nếu khoảng cách khép lại, nguyên nhân đã rõ và giải pháp thuộc về chuỗi lấy mẫu, không thuộc về thiết bị.
Tình huống 3 — Máy cầm tay lệch với cảm biến cố định lắp sẵn tại chỗ
Rất thường gặp khi kiểm tra chéo một hệ giám sát liên tục bằng máy xách tay. Ở đây có thêm hai khác biệt mang tính cấu trúc: cảm biến cố định thường lấy mẫu qua một đầu dò và một đoạn ống cố định, còn máy cầm tay thì không; và hai loại có thể có lưu lượng danh định khác nhau, kéo theo số hạt đếm được trên mỗi chu kỳ khác hẳn nhau. Chẳng hạn, khi đối chiếu một máy đếm hạt tiểu phân PMS Airnet II 201-4 lắp cố định với một máy xách tay lưu lượng cao hơn, hai bên đang lấy hai thể tích rất khác nhau trong cùng một khoảng thời gian, nên nhiễu thống kê của hai chuỗi số không cùng độ lớn. Kết luận chỉ nên rút ra sau khi quy về cùng thể tích và cùng khoảng thời gian.
Một điểm về mục đích sử dụng, hay bị lẫn: máy cầm tay cỡ nhỏ như máy đếm hạt tiểu phân cầm tay PMS Handilaz Mini II được thiết kế cho kiểm tra nhanh và khoanh vùng sự cố, không phải cho phép đối chiếu định lượng với thiết bị phân loại. Đưa một máy kiểm tra nhanh vào vai trò trọng tài trong tranh chấp nghiệm thu là dùng sai công cụ — cũng như dùng một máy phân loại lưu lượng cao để đi rà từng vị trí trong phòng thì chậm và tốn công vô ích.
Điều nên thống nhất bằng văn bản trước khi đo
Phần lớn tranh chấp về số liệu là tranh chấp về những thứ lẽ ra phải thống nhất trước. Sáu dòng dưới đây nên nằm trong kế hoạch nghiệm thu, không phải trong biên bản họp sau đó:
- Máy nào là máy tham chiếu và ai giữ chứng chỉ hiệu chuẩn còn hiệu lực của nó.
- Kênh cỡ hạt dùng để kết luận, và quy định rằng kênh đó phải cách ngưỡng nhỏ nhất của máy ít nhất 1,5 lần.
- Thể tích mẫu và số lần lặp cho mỗi điểm.
- Biên chênh lệch chấp nhận được giữa hai thiết bị — nêu bằng con số, ví dụ 35 % ở kênh đối chiếu.
- Thủ tục khi vượt biên đó: hoán đổi vị trí, đo lại, rồi mới tới bước kiểm chứng thiết bị.
- Ai ký vào bộ số cuối cùng và bộ số thô được lưu ở đâu.
Dòng thứ tư là dòng thường thiếu nhất, và cũng là dòng biến một buổi tranh cãi thành một quy trình. Các nội dung cần bàn giao khi chuyển hệ giám sát từ nhà thầu sang đội vận hành — trong đó có bộ số nền của giai đoạn nghiệm thu — được liệt kê trong bài bàn giao hệ giám sát hạt từ nhà thầu sang đội vận hành.
Techmaster Electronics là nhà phân phối uỷ quyền của Particle Measuring Systems tại Việt Nam, có phòng thí nghiệm hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025. Đội kỹ thuật hỗ trợ thiết kế phép so sánh song song, chọn kênh và thể tích mẫu cho kết quả phân định được, và cung cấp chứng chỉ hiệu chuẩn kèm số liệu as-found cho máy tham chiếu.
Câu hỏi thường gặp
Hai máy đếm hạt chênh nhau 30 % thì máy nào sai?
Nhiều khả năng không máy nào sai. Chỉ riêng dung sai hiệu suất đếm ở vùng cỡ hạt lớn hơn 1,5 lần ngưỡng nhỏ nhất đã cho phép mỗi máy nằm trong khoảng 90 – 110 %, tức hai máy có thể lệch nhau khoảng 22 %; cộng thêm dung sai lưu lượng thường công bố ở mức ± 5 % cho mỗi máy, biên hợp lệ lên tới khoảng 30 – 35 %. Chênh lệch 30 % vì vậy nằm gọn trong khoảng mà tiêu chuẩn hiệu chuẩn đã chấp nhận trước, và không phải là căn cứ để nghi ngờ thiết bị nào.
Vì sao không nên đối chiếu hai máy ở kênh cỡ hạt nhỏ nhất?
Vì tại đúng ngưỡng nhỏ nhất, tiêu chuẩn chỉ yêu cầu hiệu suất đếm đạt 50 % ± 20 %, tức khoảng 30 – 70 %. Hai máy cùng đạt hiệu chuẩn nhưng nằm ở hai rìa khoảng đó có thể cho hai số chênh nhau tới hơn hai lần mà không máy nào vi phạm gì. Ở các kênh cách ngưỡng nhỏ nhất từ 1,5 lần trở lên, yêu cầu siết lại còn 90 – 110 % nên con số mới trở nên so sánh được. Vì vậy kênh đối chiếu nên được chọn theo tiêu chí này chứ không theo kênh nhỏ nhất ghi trên tờ thông số.
Phòng càng sạch thì số liệu càng đáng tin phải không?
Ngược lại, xét về mặt thống kê. Số hạt đếm được càng ít thì độ lệch chuẩn tương đối càng lớn: khoảng 32 % khi đếm được 10 hạt, khoảng 10 % khi đếm được 100 hạt. Trong một phòng ISO Class 5 chạy tốt, một chu kỳ lấy mẫu có thể chỉ bắt được vài hạt, nên hai máy đặt cạnh nhau cho 3 hạt và 8 hạt là hoàn toàn bình thường. Cách khắc phục là tăng số hạt đếm được — kéo dài thời gian lấy mẫu hoặc dùng máy lưu lượng cao hơn — chứ không phải đi tìm máy nào “chuẩn” hơn.
Hoán đổi vị trí hai máy để làm gì?
Để tách nguyên nhân do thiết bị khỏi nguyên nhân do vị trí. Nếu sau khi hoán đổi, chênh lệch vẫn đi theo máy — máy nào cũng luôn đọc cao hơn dù đứng ở đâu — thì nguyên nhân nằm ở thiết bị. Nếu chênh lệch đi theo vị trí — vị trí nào cũng luôn cho số cao hơn dù máy nào đứng đó — thì nguyên nhân nằm ở phòng, thường là gradient nồng độ theo phương ngang trong vùng dòng khí một chiều. Đây là phép chẩn đoán rẻ nhất và mạnh nhất tại hiện trường, nên làm trước mọi bước kiểm chứng thiết bị.
Máy đếm hạt cầm tay mini có dùng làm máy tham chiếu được không?
Không nên. Máy cầm tay cỡ nhỏ được thiết kế cho kiểm tra nhanh và khoanh vùng sự cố: lưu lượng thấp nên số hạt đếm được mỗi chu kỳ ít, kéo theo nhiễu thống kê lớn, và dải kênh thường hẹp hơn. Dùng nó làm trọng tài trong tranh chấp nghiệm thu là dùng sai công cụ. Máy tham chiếu nên là thiết bị có lưu lượng danh định phù hợp với phép phân loại, có chứng chỉ hiệu chuẩn còn hiệu lực kèm số liệu as-found, và có kênh cỡ hạt phủ được kênh đã thống nhất để đối chiếu.
