Khi phòng sạch thu nhỏ lại bằng một chiếc hộp: mini-environment, FOUP và chỗ phép đo phải đổi đơn vị

Có một nghịch lý mà người mới bước vào ngành bán dẫn thường không tin: nhiều nhà máy chip hiện đại có gian sản xuất rộng kém sạch hơn nhà máy thế hệ trước, trong khi tấm wafer bên trong lại sạch hơn nhiều lần. Chuyện đó không phải do buông lỏng mà là kết quả của một quyết định kiến trúc — thay vì làm cả gian nhà thật sạch, người ta thu phòng sạch lại thành những thể tích rất nhỏ bao quanh chính tấm wafer. Nhưng khi phòng sạch thu nhỏ tới cỡ một chiếc hộp, phép đo hạt quen thuộc mất chỗ đứng, và câu hỏi “sạch cấp mấy” phải được thay bằng một câu hỏi khác hẳn.

Nghịch lý gian rộng và tấm wafer

Kiến trúc phòng sạch cổ điển của ngành bán dẫn là kiến trúc “gian rộng”: toàn bộ khu sản xuất được làm sạch tới mức cao nhất, người và máy cùng ở trong đó, và tấm wafer đi lại giữa các thiết bị trong chính bầu không khí ấy. Cách này đơn giản về khái niệm và cực kỳ đắt về vận hành, vì chi phí giữ sạch tỉ lệ với thể tích phải xử lý — mà thể tích của một gian sản xuất lớn hơn thể tích thật sự cần sạch tới hàng nghìn lần.

Kiến trúc thay thế đảo ngược bài toán: chỉ làm sạch phần không gian mà wafer thực sự đi qua. Wafer được giữ trong một hộp kín có kiểm soát; hộp ấy được ghép trực tiếp vào cổng của thiết bị; bên trong thiết bị có một khoang khí riêng cũng được kiểm soát. Bầu không khí của gian rộng không bao giờ chạm tới wafer nữa, nên nó có thể được hạ xuống một mức dễ thở hơn nhiều về chi phí — trong khi chính wafer lại được bảo vệ tốt hơn hẳn.

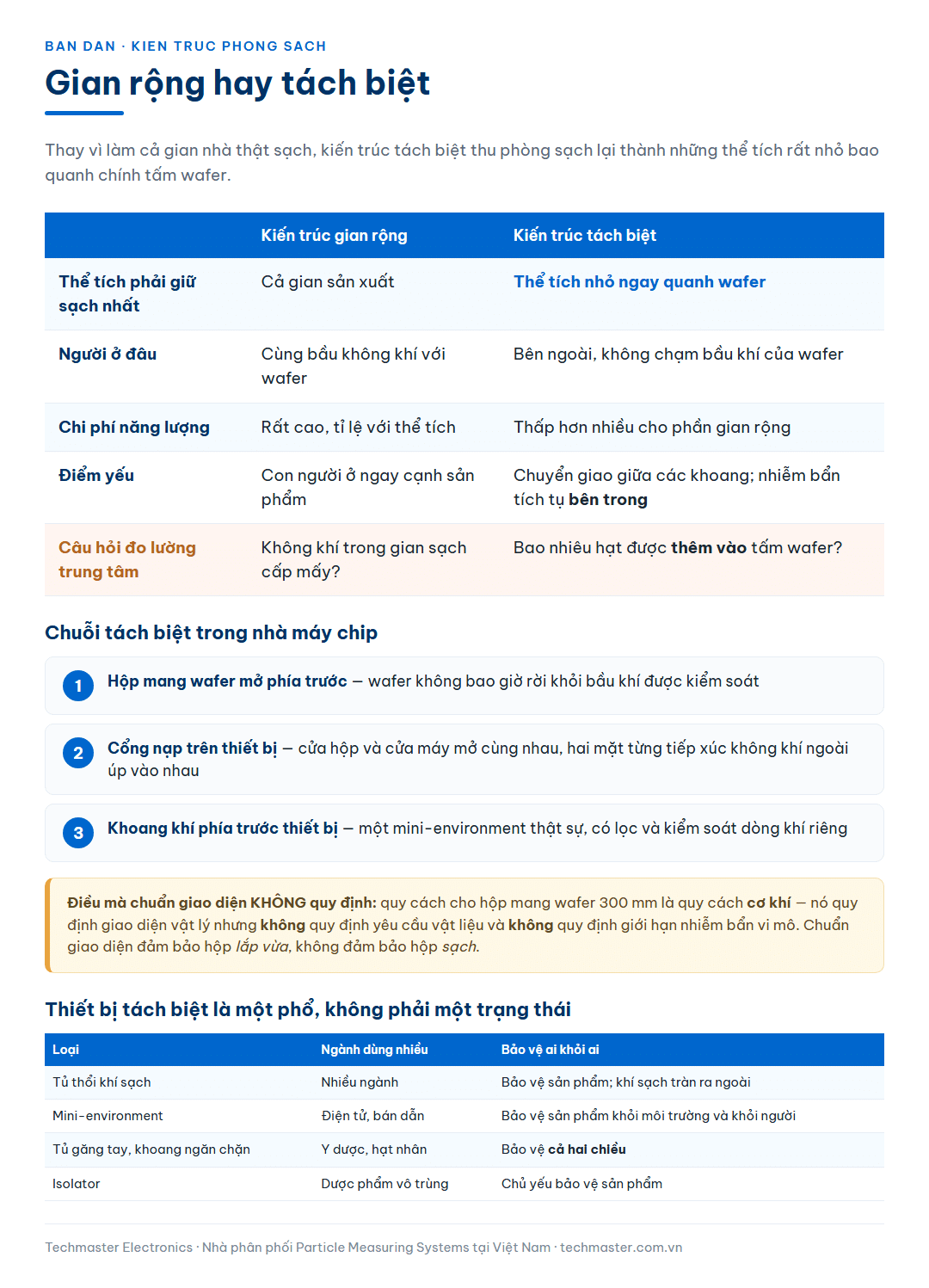

	Kiến trúc gian rộng	Kiến trúc tách biệt
Thể tích phải giữ sạch nhất	Cả gian sản xuất	Thể tích nhỏ ngay quanh wafer
Người ở đâu	Cùng bầu không khí với wafer	Bên ngoài, không tiếp xúc bầu khí của wafer
Chi phí năng lượng	Rất cao, tỉ lệ với thể tích	Thấp hơn nhiều cho phần gian rộng
Điểm yếu	Con người là nguồn hạt lớn nhất và ở ngay cạnh sản phẩm	Chuyển giao giữa các khoang; nhiễm bẩn tích tụ bên trong khoang kín
Câu hỏi đo lường trung tâm	Không khí trong gian sạch cấp mấy?	Bao nhiêu hạt được thêm vào tấm wafer?

Hàng cuối cùng là hàng quan trọng nhất và cũng là hàng bị bỏ qua nhiều nhất khi một nhà máy chuyển từ tư duy phòng sạch cổ điển sang tư duy tách biệt.

“Thiết bị tách biệt” — khái niệm mà ISO 14644-7 dựng lên

Bộ ISO 14644 dành riêng một phần cho loại thiết bị này: phần 7, về thiết bị tách biệt — bao gồm tủ thổi khí sạch, khoang kín ngăn chặn, tủ găng tay, isolator và mini-environment. Tiêu chuẩn quy định các yêu cầu tối thiểu về thiết kế, chế tạo, lắp đặt, thử nghiệm và nghiệm thu cho những thiết bị này, ở những khía cạnh mà chúng khác với phòng sạch như đã mô tả ở phần 4 và phần 5 của cùng bộ tiêu chuẩn.

Cụm từ “thiết bị tách biệt” được dựng ra chính vì không có từ nào sẵn có bao trùm được dải cấu hình rất rộng: từ những thiết kế mở, khí sạch tràn ra ngoài không bị chặn, cho tới hệ thống kín hoàn toàn. Cách đặt tên này có một hệ quả thực tiễn — nó nhắc rằng “tách biệt” là một phổ liên tục chứ không phải một trạng thái nhị phân. Một tủ thổi khí sạch và một isolator kín đều là thiết bị tách biệt, nhưng mức bảo vệ và cách thẩm định khác nhau rất xa.

Loại thiết bị tách biệt	Ngành dùng nhiều	Bảo vệ ai khỏi ai
Tủ thổi khí sạch	Nhiều ngành	Bảo vệ sản phẩm; khí sạch tràn ra ngoài
Mini-environment	Điện tử, bán dẫn	Bảo vệ sản phẩm khỏi môi trường và khỏi người
Tủ găng tay, khoang kín ngăn chặn	Y dược, hạt nhân	Bảo vệ cả hai chiều — sản phẩm và người vận hành
Isolator	Dược phẩm vô trùng	Chủ yếu bảo vệ sản phẩm; có cấu hình bảo vệ hai chiều

Trong ngành điện tử, mini-environment gần như luôn đi kèm các hộp vận chuyển — thứ mà chính tiêu chuẩn gọi là “hộp” hoặc “pod” — để tạo điều kiện quy trình rất sạch. Đó chính là mắt xích biến một thiết bị tách biệt đơn lẻ thành một chuỗi tách biệt chạy suốt nhà máy.

Chuỗi tách biệt trong một nhà máy chip

Với wafer đường kính 300 mm, chuỗi ấy gồm ba mắt xích tiêu chuẩn hoá. Bộ tiêu chuẩn SEMI của ngành bán dẫn quy định giao diện cơ khí cho từng mắt xích, để thiết bị của các hãng khác nhau ghép được với nhau:

Mắt xích	Vai trò	Ý tưởng cốt lõi
Hộp mang wafer mở phía trước	Chứa và vận chuyển wafer giữa các công đoạn	Wafer không bao giờ rời khỏi bầu khí được kiểm soát
Cổng nạp trên thiết bị	Ghép hộp vào máy và mở cửa hộp bên trong vùng sạch của máy	Cửa hộp và cửa máy mở cùng nhau, mặt bẩn úp vào mặt bẩn
Khoang khí phía trước thiết bị	Không gian robot gắp wafer từ hộp vào buồng quy trình	Một mini-environment thật sự, có lọc và kiểm soát dòng khí riêng

Nguyên lý đứng sau mắt xích thứ hai được mô tả rất gọn trong tiêu chuẩn về giao diện cơ khí chuẩn của thế hệ trước: mấu chốt là ghép cửa của hộp đựng cassette với cửa của vỏ thiết bị, rồi chuyển cassette vào và ra khỏi thiết bị mà không để cassette và wafer phơi ra môi trường bên ngoài. Cả hai bề mặt từng tiếp xúc với không khí ngoài đều bị kẹp lại với nhau khi cửa mở, nên chúng không bao giờ hướng vào wafer.

Cùng nguyên lý ấy, các hộp kiểu này tạo ra một vi môi trường có kiểm soát dòng khí, áp suất và mức hạt riêng; wafer nằm trong môi trường được kiểm soát dù đang ở trong hộp hay đang trong thiết bị, không bao giờ phơi ra dòng khí xung quanh. Đó là toàn bộ ý tưởng, và nó giải thích vì sao gian rộng có thể được nới lỏng.

Điều mà tiêu chuẩn về hộp mang wafer không quy định

Đây là chi tiết đáng giá nhất trong cả bài, và cũng là chi tiết hay bị giả định sai nhất khi mua sắm.

Tiêu chuẩn SEMI quy định về hộp mang wafer 300 mm là một quy cách cơ khí. Nó quy định các giao diện vật lý của hộp — kích thước, vị trí chốt, cách ghép với cổng nạp — để hộp của hãng này lắp được vào máy của hãng kia. Nhưng nó không quy định yêu cầu vật liệu, và không quy định giới hạn nhiễm bẩn ở cấp độ vi mô.

Cấu trúc này thật ra rất hợp lý. Nhiễm bẩn phụ thuộc vào vật liệu chế tạo, tuổi của hộp, lịch sử vệ sinh, loại quy trình mà wafer vừa đi qua, và cả điều kiện nhiệt ẩm nơi hộp được lưu. Không tiêu chuẩn giao diện nào cố định được những biến ấy. Nhưng nó đặt ra một nghĩa vụ đo lường mà nhiều nhà máy mới chưa nhìn thấy khi lập ngân sách: hiệu năng nhiễm bẩn của hộp là thứ phải tự đo, định kỳ, trên chính đội hộp của mình.

Phép đo đổi đơn vị: từ hạt trên mét khối sang hạt thêm vào trên bề mặt

Ngành bán dẫn có một phương pháp thử riêng để xác định nhiễm bẩn hạt sinh ra từ mini-environment dùng để lưu trữ và vận chuyển wafer silic. Cách tiêu chuẩn ấy định nghĩa đại lượng đo mới là điều đáng chú ý: hiệu năng nhiễm bẩn hạt của một mini-environment được đo bằng số hạt được thêm vào, trong các khoảng cỡ hạt cố định, trên bề mặt của những tấm wafer silic đã phơi trong mini-environment đó, dưới các điều kiện lưu trữ, vận chuyển hoặc môi trường thay đổi được.

Ba chữ trong định nghĩa ấy làm đổi toàn bộ cách nghĩ:

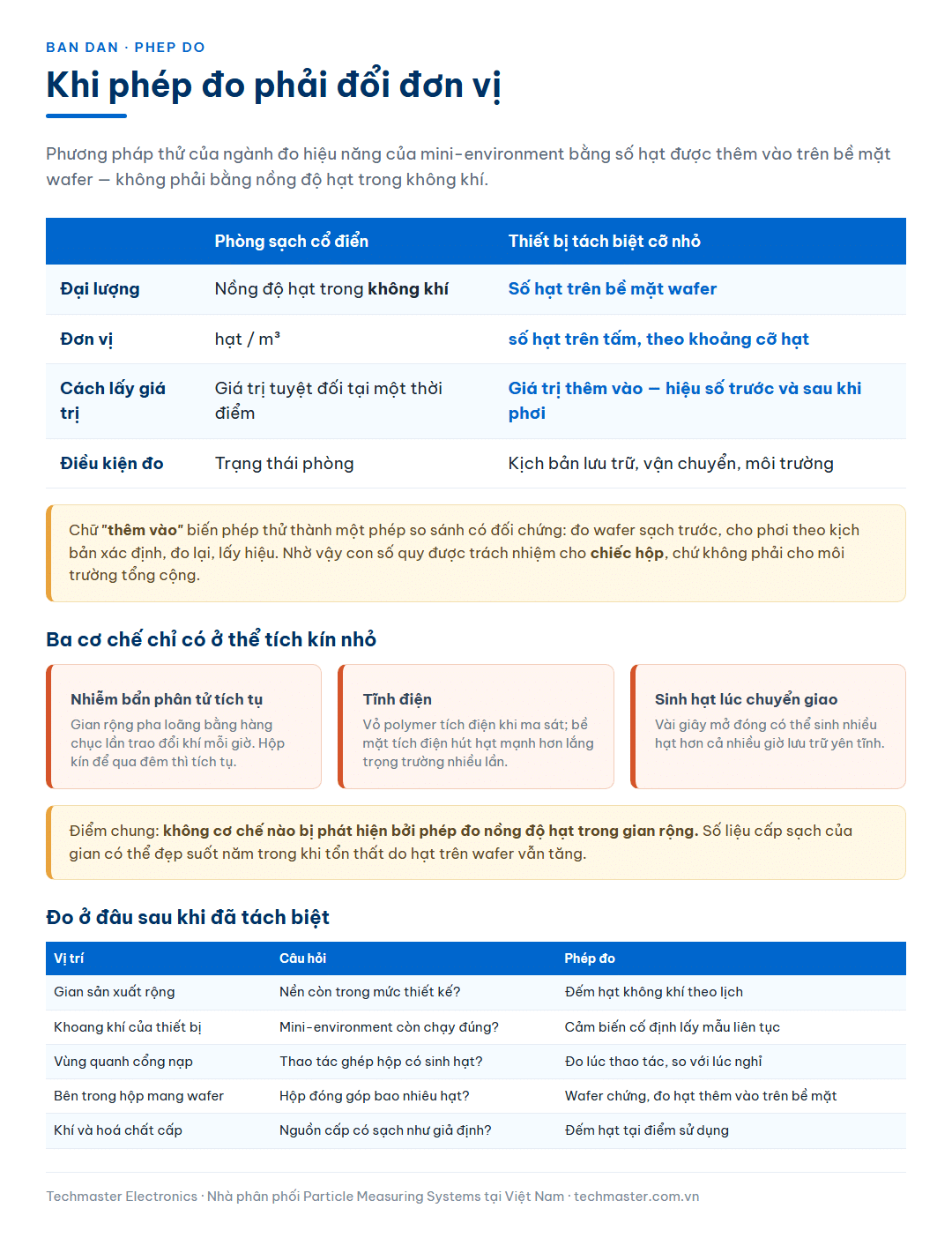

Phòng sạch cổ điển	Thiết bị tách biệt cỡ nhỏ	Vì sao phải đổi
Đại lượng: nồng độ hạt trong không khí	Đại lượng: số hạt trên bề mặt wafer	Thứ gây lỗi là hạt đậu xuống mặt wafer, không phải hạt bay lơ lửng
Đơn vị: hạt trên mét khối	Đơn vị: số hạt trên tấm, theo khoảng cỡ hạt	Thể tích khoang quá nhỏ để lấy được mẫu khí đại diện mà không làm nhiễu chính khoang đó
Giá trị tuyệt đối tại một thời điểm	Giá trị thêm vào — chênh lệch trước và sau khi phơi	Wafer nào cũng có hạt nền; câu hỏi là chiếc hộp đóng góp thêm bao nhiêu
Điều kiện đo: trạng thái phòng	Điều kiện đo: kịch bản lưu trữ, vận chuyển, môi trường	Một chiếc hộp đứng yên và một chiếc hộp vừa đi qua hệ vận chuyển trên trần là hai bài toán khác nhau

Chữ “thêm vào” là chữ mấu chốt. Nó biến phép thử thành một phép so sánh có đối chứng: đo wafer sạch trước, cho phơi trong hộp theo một kịch bản xác định, đo lại, lấy hiệu. Cách làm này miễn nhiễm với việc wafer nền không bao giờ sạch tuyệt đối, và nó cho ra một con số quy được trách nhiệm — chiếc hộp này đóng góp bao nhiêu hạt, chứ không phải môi trường tổng cộng bẩn tới đâu.

Cũng cần biết rằng phương pháp thử này hiện ở trạng thái không còn được duy trì cập nhật trong bộ tiêu chuẩn ngành, dù các tiêu chuẩn ở trạng thái đó vẫn tiếp tục có giá trị sử dụng. Với người lập chương trình đo, điều đó có nghĩa: dùng được như khung phương pháp, nhưng nên đối chiếu thêm với yêu cầu cụ thể của khách hàng và của nhà cung cấp thiết bị thay vì viện dẫn nó như một chuẩn mực đang được cập nhật.

Chuyển đại lượng đo từ không khí sang bề mặt là bước đi cùng hướng với những phần mở rộng của bộ ISO 14644 về độ sạch bề mặt — chủ đề đã được bàn riêng trong bài về bản đồ toàn bộ bộ tiêu chuẩn ISO 14644. Điểm chung của cả hai là một nhận thức đơn giản: khi khoảng cách từ nguồn hạt tới sản phẩm rút xuống còn vài centimet, nồng độ trong không khí không còn là biến dự báo tốt.

Ba cơ chế nhiễm bẩn chỉ có ở thể tích kín nhỏ

Một khoang kín nhỏ giải quyết được vấn đề lớn nhất của phòng sạch cổ điển — con người — nhưng mở ra ba vấn đề mới mà kiến trúc gian rộng không có.

Ba cơ chế này có một điểm chung đáng nhớ: không cơ chế nào được phát hiện bởi phép đo nồng độ hạt trong gian rộng. Một nhà máy chỉ theo dõi cấp sạch của gian sản xuất có thể có số liệu đẹp suốt năm trong khi tổn thất do hạt trên wafer vẫn tăng.

Đo ở đâu trong một nhà máy đã tách biệt

Chuyển sang kiến trúc tách biệt không làm giảm nhu cầu đo — nó làm đổi chỗ các điểm đo và làm tăng số loại phép đo cần có.

Vị trí	Câu hỏi cần trả lời	Phép đo phù hợp
Gian sản xuất rộng	Nền còn nằm trong mức đã thiết kế không?	Đếm hạt trong không khí theo lịch, cấp sạch thường thấp hơn kiến trúc cũ
Khoang khí phía trước thiết bị	Mini-environment của máy còn hoạt động đúng không?	Cảm biến cố định lấy mẫu liên tục bên trong khoang
Vùng quanh cổng nạp	Thao tác ghép hộp có sinh hạt không?	Đo trong lúc thao tác, so với lúc nghỉ — cần độ phân giải thời gian tốt
Bên trong hộp mang wafer	Chiếc hộp này đóng góp bao nhiêu hạt lên wafer?	Phép thử wafer chứng, đo hạt thêm vào trên bề mặt — không phải đo khí
Khí và hoá chất cấp cho thiết bị	Nguồn cấp có sạch như giả định không?	Đếm hạt trong khí siêu tinh khiết và trong chất lỏng quy trình tại điểm sử dụng
Nhiễm bẩn phân tử	Có chất nào tích tụ trong khoang kín không?	Thiết bị phân tích phân tử tại điểm sử dụng

Hàng thứ hai và thứ ba là nơi cảm biến đếm hạt cố định phát huy giá trị nhất, vì cả hai đều cần chuỗi dữ liệu liên tục tại một vị trí cố định thay vì một phép đo rời rạc. Cảm biến cỡ nhỏ như cảm biến đếm hạt Airnet II 310-4 hoặc cảm biến đếm hạt IsoAir 310P được thiết kế để lắp cố định ở những vị trí như vậy. Khi cần phủ nhiều điểm mà không đặt một cảm biến cho mỗi điểm, bộ chia mẫu tuần tự như thiết bị đa tạp ParticleSeeker là một lựa chọn về chi phí — với đánh đổi rất tường minh là mỗi điểm chỉ được lấy mẫu theo lượt.

Với các phép đo cần độ phân giải cỡ hạt nhỏ nhất — điển hình là kiểm tra khoang khí của thiết bị ở nhà máy chạy công nghệ tiên tiến — thiết bị di động ngưỡng 0,1 µm như máy đếm hạt Lasair III 110 là công cụ thường dùng, vì cỡ hạt tới hạn ở các nút công nghệ nhỏ nằm sâu dưới ngưỡng 0,3 µm quen thuộc. Quan hệ giữa nút công nghệ và cỡ hạt gây lỗi được phân tích riêng trong bài killer defect, sản lượng và kích thước hạt theo nút công nghệ. Với nhiễm bẩn phân tử, thiết bị phân tích tại điểm sử dụng như AirSentry II Point-of-Use phục vụ hàng cuối của bảng.

Ý nghĩa với nhà máy tại Việt Nam

Phần lớn hoạt động bán dẫn hiện có tại Việt Nam nằm ở khâu đóng gói, kiểm thử và sản xuất linh kiện, chứ chưa phải chế tạo wafer tiên tiến. Điều đó dẫn tới bốn nhận định thực tế, và cả bốn đều đi ngược lại phản xạ “làm càng sạch càng tốt”:

Nhận định	Vì sao
Không phải khâu nào cũng cần kiến trúc tách biệt.	Tách biệt đắt ở phần thiết bị và ở phần chuẩn hoá giao diện. Nó chỉ hoàn vốn khi thể tích cần sạch nhỏ hơn nhiều lần thể tích gian, và khi tổn thất do hạt đủ lớn
Nhưng cần tách biệt cục bộ ở vài công đoạn.	Ngay trong dây chuyền đóng gói, có những bước mà bề mặt phơi ra và nhạy với hạt; một tủ thổi khí sạch cục bộ rẻ hơn nhiều so với nâng cấp cả gian
Yêu cầu đến từ khách hàng, không từ tiêu chuẩn.	Không có tiêu chuẩn nào bắt một nhà máy đóng gói phải đạt cấp sạch cụ thể. Con số thường đến từ điều khoản trong hợp đồng gia công với khách hàng đầu chuỗi
Năng lực đo là điều kiện tham gia chuỗi.	Khi khách hàng yêu cầu bằng chứng, thứ họ nhận là dữ liệu — nên chương trình đo và hiệu chuẩn thường phải có trước hợp đồng chứ không phải sau

Sự phân tầng yêu cầu giữa chế tạo wafer và các khâu phía sau được trình bày chi tiết hơn trong bài fab front-end và OSAT back-end: yêu cầu phòng sạch khác nhau thế nào, còn bản đồ các công đoạn nhạy hạt nằm trong bài quy trình sản xuất chip: công đoạn nào nhạy hạt nhất.

Bốn quyết định nên chốt sớm

#	Quyết định	Chốt muộn thì mất gì
1	Ranh giới tách biệt nằm ở đâu — công đoạn nào trong khoang kín, công đoạn nào trong gian rộng	Quyết định này ràng buộc cả mặt bằng, hệ khí và luồng vật tư; đổi sau khi xây xong gần như là làm lại
2	Cấp sạch của gian rộng — được hạ tới đâu khi đã có tách biệt	Đặt quá cao thì trả chi phí vận hành suốt vòng đời; đặt quá thấp thì mọi lần mở khoang đều thành sự cố
3	Chương trình đo hiệu năng của hộp và khoang — ai đo, bằng phương pháp nào, tần suất nào	Đây là phần không nằm trong chuẩn giao diện nên rất hay bị bỏ khỏi ngân sách; phát hiện muộn thì đã mất một lứa sản phẩm
4	Vị trí đặt cảm biến cố định trong thiết bị	Lắp cảm biến vào một khoang khí đã đóng kín tốn kém hơn nhiều so với chừa sẵn cổng lúc đặt hàng thiết bị

Quyết định thứ tư đáng được nhấn mạnh với các dự án đang trong giai đoạn chọn thiết bị. Một cổng lấy mẫu chừa sẵn trên khoang khí là một chi tiết cơ khí rẻ tiền lúc đặt hàng, và là một cuộc đàm phán khó chịu với nhà cung cấp sau khi máy đã nghiệm thu. Danh mục các hạng mục đo cần chốt ở giai đoạn thiết kế được liệt kê trong bài nghiệm thu hệ giám sát hạt qua IQ, OQ, PQ.
