ESD và kiểm soát nhiễm bẩn trong nhà máy PCBA/SMT: hai chương trình dùng chung một nguyên nhân vật lý

Trong hầu hết nhà máy lắp ráp bảng mạch, chống tĩnh điện và kiểm soát nhiễm bẩn là hai chương trình riêng: hai bộ tiêu chuẩn, hai người phụ trách, hai bộ hồ sơ, hai lịch kiểm tra. Nhưng chúng chia nhau đúng một hiện tượng vật lý. Điện tích trên một bề mặt vừa là nguồn phóng tĩnh điện phá linh kiện, vừa là lực hút kéo hạt tiểu phân bám lên chính bề mặt đó — và với hạt cỡ dưới micromet, lực hút tĩnh điện mạnh hơn trọng lực nhiều bậc. Bài viết trình bày cơ chế chung, bốn chỗ hai chương trình mâu thuẫn nhau, bốn chỗ chúng cộng hưởng, và vai trò của phép đếm hạt trong việc chứng minh biện pháp chống tĩnh điện không tự nó trở thành nguồn nhiễm bẩn.

Hai chương trình, một nguyên nhân vật lý

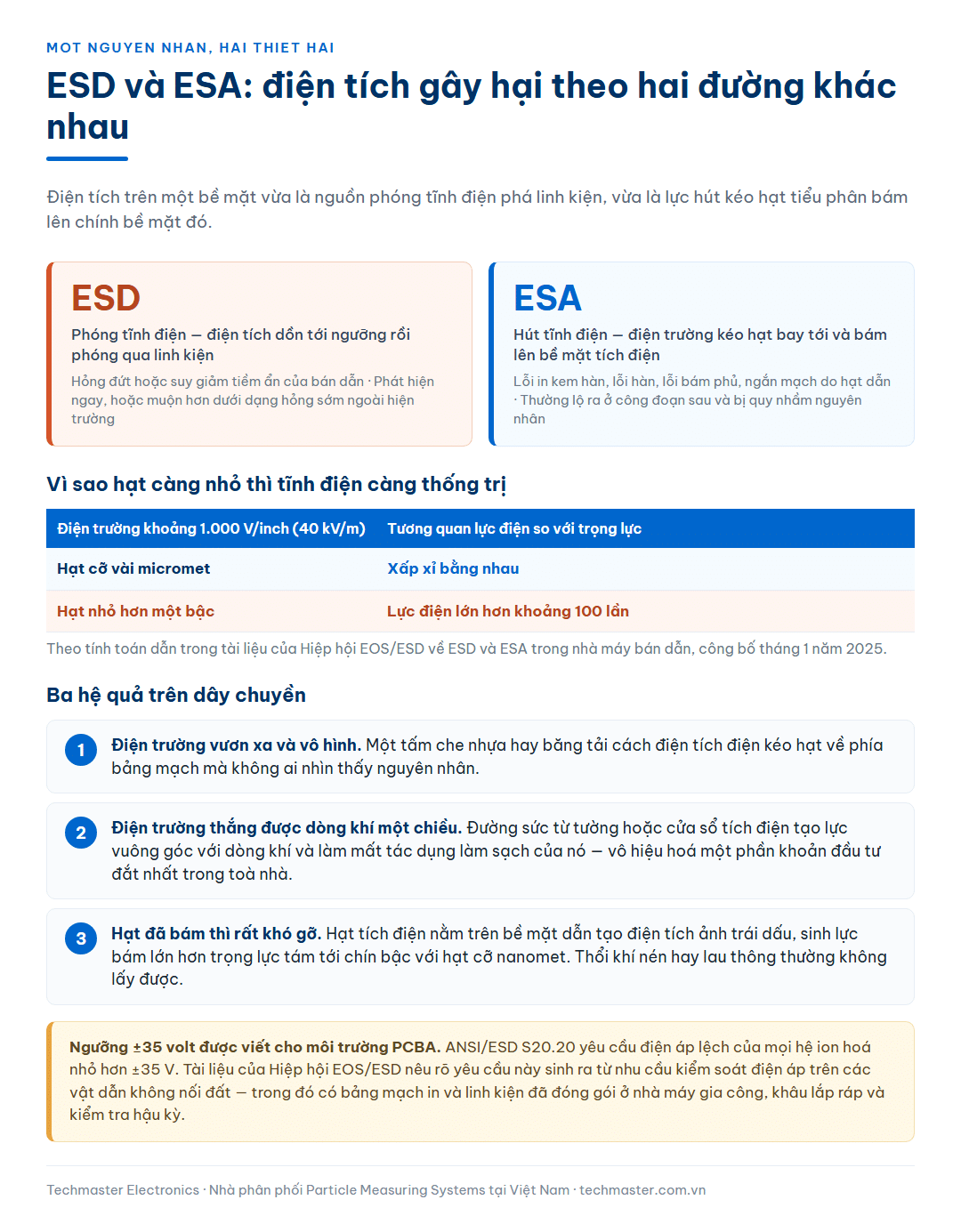

Điện tích tĩnh trên một vật gây ra hai loại thiệt hại hoàn toàn khác nhau:

Hiện tượng	Cơ chế	Thiệt hại	Thời điểm phát hiện
ESD — phóng tĩnh điện	Điện tích dồn tới ngưỡng rồi phóng qua linh kiện	Hỏng đứt hoặc suy giảm tiềm ẩn của bán dẫn	Ngay tại chỗ, hoặc muộn hơn dưới dạng hỏng sớm ngoài hiện trường
ESA — hút tĩnh điện	Điện trường kéo hạt tiểu phân bay tới và bám lên bề mặt tích điện	Nhiễm bẩn bề mặt: lỗi in kem hàn, lỗi hàn, lỗi bám phủ, ngắn mạch do hạt dẫn điện	Ở công đoạn sau, thường bị quy nhầm cho công đoạn đang chạy

Sự phân đôi này không phải cách nhìn riêng của một hãng. Tài liệu chuyên môn do Hiệp hội EOS/ESD công bố tháng 1 năm 2025 về ESD và ESA trong nhà máy bán dẫn nêu rõ rằng ở khâu sản xuất wafer, thiệt hại lớn nhất không phải do phóng tĩnh điện mà do nhiễm bẩn bị hút bởi tĩnh điện, và rằng điện trường thúc đẩy chuyển động của các hạt vi mô là điều đã được chứng minh cả về lý thuyết lẫn thực nghiệm.

Với nhà máy lắp ráp bảng mạch, cán cân nghiêng theo hướng ngược lại: linh kiện đã đóng gói, có chân và dây nối nên năng lượng phóng vào mạch dễ hơn nhiều, và ESD là rủi ro chính. Nhưng cơ chế ESA không biến mất — nó chỉ ít được đo, vì phần lớn nhà máy PCBA không có chương trình giám sát hạt song song với chương trình ESD.

Ba nguyên tắc nền của chương trình ESD

Chương trình kiểm soát tĩnh điện theo ANSI/ESD S20.20 — và tiêu chuẩn tương đương IEC 61340-5-1 — được xây trên đúng ba nguyên tắc kỹ thuật khi xử lý linh kiện nhạy tĩnh điện trong một khu vực được bảo vệ:

#	Nguyên tắc	Ý nghĩa với nhiễm bẩn
1	Nối đất hoặc liên kết đẳng thế tất cả các vật dẫn	Bề mặt dẫn đã nối đất không tích điện, nên không hút hạt — trùng mục tiêu với kiểm soát nhiễm bẩn
2	Kiểm soát điện tích trên các vật cách điện bắt buộc phải có trong quy trình	Đây là chỗ khó nhất và cũng là chỗ hai chương trình dễ đụng nhau nhất, vì giải pháp thường là ion hoá hoặc đổi vật liệu
3	Dùng bao bì bảo vệ khi vận chuyển và lưu kho	Bao bì chống tĩnh điện là vật mang vào khu vực sạch, nên bản thân nó phải được đánh giá về khả năng sinh hạt

Phần hành chính của tiêu chuẩn cũng có cấu trúc quen thuộc với bất kỳ ai đã làm hệ thống chất lượng: phải có văn bản kế hoạch kiểm soát, có chương trình đào tạo cho toàn bộ nhân sự, có kế hoạch đánh giá sản phẩm để chứng minh vật tư chống tĩnh điện đạt yêu cầu, và có chương trình xác minh tuân thủ định kỳ. Bốn cấu phần này gần như song ánh với bốn cấu phần của một chương trình kiểm soát nhiễm bẩn. Đó là lý do kỹ thuật để hợp nhất hai chương trình về mặt hồ sơ, thay vì duy trì hai hệ song song.

Tĩnh điện hút hạt: cơ chế ESA

Lực tác động lên một hạt lơ lửng trong không khí gồm ba thành phần: khuếch tán, trọng lực và điện. Tỉ lệ giữa ba thành phần thay đổi rất mạnh theo kích thước hạt, và đây là chỗ trực giác thông thường dẫn người ta đi sai đường.

Tài liệu của Hiệp hội EOS/ESD dẫn tính toán cho thấy: với một bề mặt tích điện tạo điện trường khoảng 1.000 volt trên mỗi inch, tương đương 40 kV trên mét, lực điện hút một hạt cỡ vài micromet xấp xỉ bằng trọng lực tác dụng lên chính hạt đó. Nhưng với hạt nhỏ hơn một bậc, lực điện lớn hơn trọng lực khoảng một trăm lần. Nghĩa là hạt càng nhỏ, tĩnh điện càng thống trị — trong khi trực giác thông thường lại nghĩ hạt nhỏ thì lực nào cũng nhỏ.

Ba hệ quả rút ra từ cơ chế này đều có ý nghĩa trực tiếp với dây chuyền SMT:

Hệ quả	Nội dung	Biểu hiện trên dây chuyền
Điện trường vươn xa hơn ta tưởng	Điện trường quanh một vật tích điện trải ra một khoảng đáng kể so với kích thước chính vật đó, và hoàn toàn vô hình	Một tấm che nhựa hay một băng tải cách điện tích điện có thể kéo hạt về phía bảng mạch mà không ai nhìn thấy nguyên nhân
Điện trường thắng được dòng khí một chiều	Tài liệu nêu rõ các đường sức từ tường hoặc cửa sổ tích điện tạo lực vuông góc với dòng khí một chiều và làm mất tác dụng làm sạch của nó	Khu vực có màng lọc HEPA phía trên vẫn có thể tích tụ hạt cục bộ nếu quanh đó có bề mặt cách điện tích điện
Hạt đã bám thì rất khó gỡ	Hạt tích điện nằm trên bề mặt dẫn tạo điện tích ảnh trái dấu, sinh lực bám lớn hơn trọng lực nhiều bậc — tài liệu nêu mức tám tới chín bậc với hạt cỡ nanomet	Thổi khí nén hay lau thông thường không lấy được hạt đã bám do tĩnh điện; phải trung hoà điện tích trước

Hệ quả thứ hai đáng được nhấn mạnh với các nhà máy đã đầu tư phòng sạch. Dòng khí một chiều là biện pháp kiểm soát nhiễm bẩn đắt nhất trong toà nhà. Nếu quanh khu vực đó có tấm acrylic, màn nhựa hoặc vỏ máy cách điện đang tích điện, một phần hiệu quả của khoản đầu tư đó bị vô hiệu hoá bởi một nguyên nhân không nằm trong danh mục kiểm tra của bộ phận cơ điện. Đây là loại vấn đề chỉ lộ ra khi có dữ liệu đếm hạt tại chỗ, vì báo cáo phân loại phòng định kỳ đo ở điều kiện nghỉ hoặc điều kiện tĩnh, không đo lúc dây chuyền đang chạy.

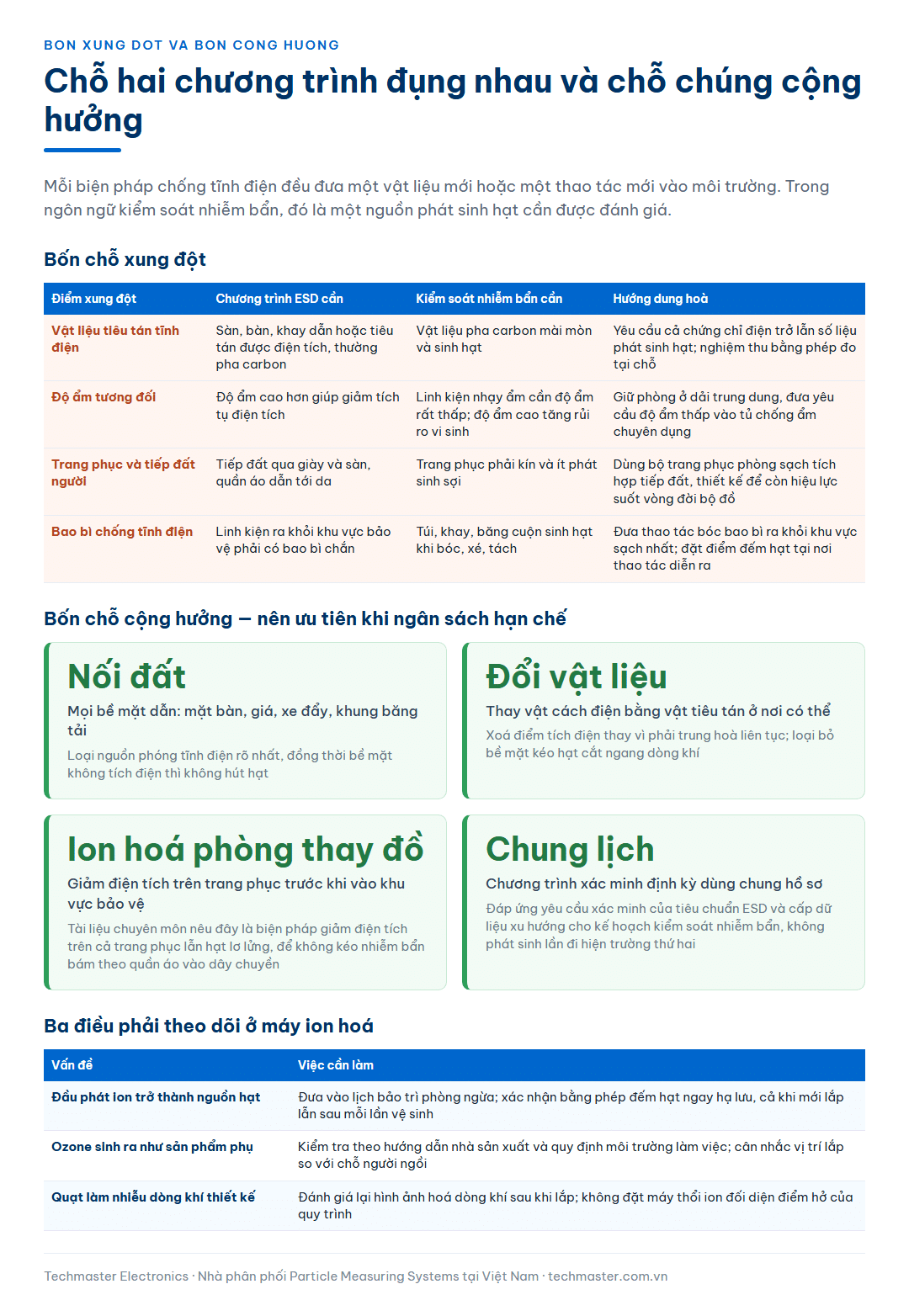

Bốn chỗ hai chương trình mâu thuẫn nhau

Điểm xung đột	Yêu cầu của chương trình ESD	Yêu cầu của kiểm soát nhiễm bẩn	Hướng dung hoà
Vật liệu tiêu tán tĩnh điện	Sàn, mặt bàn, khay, hộp phải dẫn hoặc tiêu tán được điện tích, thường nhờ pha carbon hoặc sợi dẫn	Vật liệu pha carbon và sợi dẫn có thể mài mòn và sinh hạt; tài liệu chuyên môn nêu rõ nhiều vật liệu tiêu tán tĩnh điện không đủ trơ hoặc không đủ sạch cho môi trường siêu sạch	Chọn vật liệu có cả hai chứng chỉ và yêu cầu số liệu phát sinh hạt; nghiệm thu bằng phép đo tại chỗ chứ không bằng lời hứa của nhà cung cấp
Độ ẩm tương đối	Độ ẩm cao hơn giúp giảm tích tụ điện tích trên bề mặt	Linh kiện nhạy ẩm phải lưu trong tủ chống ẩm ở độ ẩm rất thấp; độ ẩm cao còn làm tăng rủi ro vi sinh ở phòng cấp sạch cao	Tách vùng: giữ độ ẩm phòng ở dải trung dung, đưa yêu cầu độ ẩm thấp vào tủ chống ẩm chuyên dụng thay vì áp cho cả phòng
Trang phục và tiếp đất người	Người phải được tiếp đất qua giày và sàn, hoặc qua dây cổ tay; quần áo phải dẫn điện tới da	Trang phục phòng sạch phải kín và ít phát sinh sợi; thêm phụ kiện tiếp đất là thêm khe hở và thêm thao tác	Dùng bộ trang phục phòng sạch có tích hợp tính năng tiếp đất; tài liệu chuyên môn cảnh báo việc tiếp đất qua hệ trang phục phòng sạch không hề đơn giản và phải được thiết kế để còn hiệu lực suốt vòng đời bộ đồ
Bao bì chống tĩnh điện	Linh kiện ra khỏi khu vực bảo vệ phải nằm trong bao bì chắn tĩnh điện	Túi, khay, băng cuộn là vật lạ mang vào khu vực kiểm soát và là nguồn hạt khi bóc, xé, tách	Đưa thao tác bóc bao bì ra khỏi khu vực sạch nhất, hoặc thực hiện trong tủ có hút cục bộ; đặt điểm đếm hạt tại nơi thao tác này diễn ra

Điểm chung của bốn xung đột: mỗi biện pháp chống tĩnh điện đều đưa một vật liệu mới hoặc một thao tác mới vào môi trường. Trong ngôn ngữ của kiểm soát nhiễm bẩn, mỗi vật liệu mới là một nguồn phát sinh hạt cần được đánh giá, không phải một cải tiến miễn phí.

Bốn chỗ hai chương trình cộng hưởng

Ngược lại, có bốn chỗ một khoản đầu tư phục vụ cả hai mục tiêu — và đây là những chỗ nên ưu tiên khi ngân sách hạn chế:

Biện pháp	Lợi ích cho chương trình ESD	Lợi ích cho kiểm soát nhiễm bẩn
Nối đất triệt để mọi bề mặt dẫn: mặt bàn, giá, xe đẩy, khung băng tải	Loại bỏ nguồn phóng tĩnh điện rõ ràng nhất	Bề mặt không tích điện thì không hút hạt; giảm tích tụ hạt trên chính bề mặt tiếp xúc với bảng mạch
Thay vật liệu cách điện bằng vật liệu tiêu tán ở nơi có thể	Xoá điểm tích điện thay vì phải trung hoà liên tục	Loại bỏ các bề mặt kéo hạt bay ngang qua dòng khí một chiều
Ion hoá tại phòng thay đồ	Giảm điện tích trên trang phục trước khi người vào khu vực bảo vệ	Tài liệu chuyên môn nêu đây là biện pháp giảm điện tích trên cả trang phục lẫn hạt lơ lửng, để không kéo nhiễm bẩn bám theo quần áo vào dây chuyền
Chương trình xác minh định kỳ dùng chung lịch và chung hồ sơ	Đáp ứng yêu cầu xác minh tuân thủ của tiêu chuẩn ESD	Cung cấp dữ liệu xu hướng cho kế hoạch kiểm soát nhiễm bẩn mà không phát sinh lần đi hiện trường thứ hai

Biện pháp thứ ba đáng chú ý nhất vì nó thường bị bỏ qua. Phòng thay đồ hiếm khi được coi là điểm kiểm soát tĩnh điện, trong khi đó lại là nơi ma sát giữa các lớp vải sinh điện tích nhiều nhất trong cả nhà máy — và là nơi cuối cùng để chặn hạt bám tĩnh điện trước khi người mang chúng vào khu vực sản xuất.

Máy ion hoá: thiết bị vừa giải quyết vừa có thể gây vấn đề

Với các vật cách điện bắt buộc phải có trong quy trình, không thể nối đất được, giải pháp còn lại là ion hoá không khí: sinh cả ion dương và ion âm để chúng tìm tới và trung hoà điện tích trên bề mặt.

Có một con số trong tiêu chuẩn mà mọi nhà máy PCBA nên biết. ANSI/ESD S20.20 yêu cầu điện áp lệch của mọi hệ ion hoá phải nhỏ hơn ±35 volt. Tài liệu của Hiệp hội EOS/ESD giải thích rõ nguồn gốc của yêu cầu này: nó sinh ra từ nhu cầu kiểm soát điện áp trên các vật dẫn không nối đất, mà cụ thể là bảng mạch in và linh kiện đã đóng gói tại các nhà máy gia công, khâu lắp ráp và kiểm tra hậu kỳ, và các thao tác lắp ráp bảng mạch in. Nói cách khác, ngưỡng ±35 V được viết ra chính cho môi trường PCBA.

Lý do vật lý rất trực tiếp: một bảng mạch đặt trên băng tải là vật dẫn nhưng không nối đất. Nếu chùm ion mất cân bằng, nó không trung hoà bảng mạch mà nạp điện cho bảng mạch theo dấu của bên dư ion. Một máy ion hoá lệch cân bằng là một máy tích điện, và nó tạo ra đúng hai vấn đề mà nó được mua về để ngăn: rủi ro phóng tĩnh điện, và một bề mặt tích điện hút hạt.

Từ góc nhìn kiểm soát nhiễm bẩn, máy ion hoá còn ba điều phải theo dõi:

Vấn đề	Vì sao phát sinh	Việc cần làm
Đầu phát ion trở thành nguồn hạt	Đầu kim phóng điện bị mài mòn theo thời gian và tích tụ cặn từ chính không khí đi qua	Đưa vào lịch bảo trì phòng ngừa; xác nhận bằng phép đếm hạt ngay hạ lưu thiết bị, cả khi mới lắp lẫn sau mỗi lần vệ sinh
Ozone sinh ra như sản phẩm phụ	Phóng điện corona trong không khí sinh ozone	Kiểm tra mức ozone theo hướng dẫn của nhà sản xuất và quy định về môi trường làm việc; cân nhắc vị trí lắp so với vị trí người ngồi
Quạt của máy ion hoá làm nhiễu dòng khí	Máy thổi ion tạo dòng khí riêng, có thể ngược hoặc ngang với dòng khí thiết kế của phòng	Đánh giá lại hình ảnh hoá dòng khí sau khi lắp; không đặt máy thổi ion đối diện điểm hở của quy trình

Cả ba đều là câu hỏi có thể trả lời bằng phép đo, và cả ba đều là câu hỏi mà một chương trình ESD thuần tuý không đặt ra, vì thước đo của nó là điện áp chứ không phải số hạt. Đây là lý do rõ ràng nhất để một nhà máy PCBA có ít nhất một máy đếm hạt tiểu phân cầm tay PMS Handilaz Mini II trong tay đội bảo trì: nghiệm thu một máy ion hoá mới lắp là phép đo mười lăm phút, và nó bắt được một nguồn nhiễm bẩn mà chương trình ESD sẽ không bao giờ nhìn thấy.

Đặt điểm đếm hạt ở đâu trên dây chuyền SMT

Nếu đã chấp nhận rằng tĩnh điện và nhiễm bẩn là hai mặt của một hiện tượng, thì vị trí đặt điểm đo nên bám theo nơi có vật liệu cách điện, ma sát và bề mặt hở — chứ không chỉ bám theo sơ đồ cấp sạch của phòng:

Công đoạn	Vì sao có rủi ro kép	Loại điểm đo phù hợp
Bóc bao bì, tách băng cuộn, nạp khay	Ma sát bóc tách sinh điện tích rất mạnh; đồng thời sinh hạt cơ học từ chính vật liệu bao bì	Điểm đo tại chỗ trong lúc thao tác, không phải đo phòng lúc nghỉ
In kem hàn và lau khuôn in	Bề mặt hở lớn nhất của bảng mạch trong toàn quy trình; khăn lau và dung môi là nguồn hạt và điện tích	Điểm đo cố định phía trên khu vực máy in
Gắp đặt linh kiện	Đầu hút và băng tải chuyển động liên tục; nhiều chi tiết nhựa cách điện	Điểm đo cố định trong vỏ máy nếu tiếp cận được, hoặc ngay lối vào
Sau lò hàn, làm nguội và kiểm tra quang học	Chênh lệch nhiệt tạo dòng đối lưu kéo hạt; bảng mạch nóng vừa ra khỏi lò rất dễ giữ hạt	Điểm đo tại lối ra của lò
Phủ bảo vệ và đóng gói cuối	Bề mặt phủ còn ướt bắt hạt; màng và túi đóng gói sinh điện tích khi bóc	Điểm đo trong buồng phủ và tại bàn đóng gói

Với năm điểm như trên, phương án một cảm biến cho mỗi điểm là hợp lý nếu cả năm đều tới hạn và cần dữ liệu liên tục. Khi đó mỗi vị trí lắp một máy đếm hạt Airnet II 510-4 bốn kênh và toàn bộ đẩy dữ liệu về một phần mềm giám sát chung, cho phép so xu hướng giữa các công đoạn theo cùng một trục thời gian — điều kiện cần để biết một đợt tăng bắt nguồn từ đâu.

Nhưng ở giai đoạn khảo sát, khi chưa biết công đoạn nào thực sự có vấn đề, cách hiệu quả hơn là quét tuần tự nhiều điểm bằng một máy đếm duy nhất. Thiết bị đa tạp thông minh PMS ParticleSeeker theo bảng thông số có 10 cổng lấy mẫu, chu kỳ đặt được từ 1 giây tới 3.600 giây, và phủ được không gian tới 120 m². Bố cục đó khớp với một dây chuyền SMT điển hình — cho phép đặt ống lấy mẫu tại tất cả các công đoạn nghi ngờ cùng lúc, chạy vài ngày, rồi mới quyết định điểm nào xứng đáng có cảm biến cố định riêng.

Với khu vực cần dữ liệu liên tục nhưng không có hệ chân không trung tâm — tình huống rất phổ biến ở nhà máy điện tử vốn không được thiết kế như nhà máy dược — một cảm biến có bơm tích hợp như máy đếm hạt tiểu phân PMS IsoAir Pro Plus lắp được độc lập ở từng vị trí mà không phải kéo đường ống chân không qua cả xưởng.

Đưa gì vào kế hoạch kiểm soát nhiễm bẩn

Tám hạng mục dưới đây là phần giao giữa hai chương trình. Đưa chúng vào một tài liệu duy nhất sẽ tránh được tình trạng mỗi bên tưởng bên kia đã làm:

#	Hạng mục	Bằng chứng cần lưu
1	Danh mục vật liệu tiêu tán tĩnh điện dùng trong khu vực kiểm soát	Cả chứng chỉ điện trở bề mặt lẫn số liệu phát sinh hạt của từng vật tư
2	Danh sách các vật cách điện bắt buộc phải có trong quy trình	Biện pháp xử lý cho từng vật: nối đất, thay vật liệu, hay ion hoá
3	Sơ đồ vị trí máy ion hoá kèm hướng thổi	Đối chiếu với hình ảnh hoá dòng khí của phòng sau khi lắp
4	Kết quả kiểm tra cân bằng ion định kỳ	Giá trị điện áp lệch so với ngưỡng ±35 V, kèm ngày và người thực hiện
5	Phép đếm hạt hạ lưu mỗi máy ion hoá	Số liệu khi mới lắp làm nền, và số liệu sau mỗi lần vệ sinh đầu phát
6	Điểm đếm hạt tại các công đoạn có bóc tách bao bì	Dữ liệu đo trong lúc thao tác, không phải lúc phòng nghỉ
7	Quy trình tiếp đất người và trang phục	Kết quả kiểm tra hệ giày và sàn, kèm chu kỳ thay và kiểm tra trang phục
8	Điều tra chung khi có lỗi hàn hoặc lỗi phủ bất thường	Xem đồng thời dữ liệu tĩnh điện và dữ liệu đếm hạt cùng khung thời gian

Hạng mục thứ tám là hạng mục sinh ra giá trị nhanh nhất và tốn ít tiền nhất. Khi một lô có tỉ lệ lỗi bất thường, việc đặt hai chuỗi dữ liệu cạnh nhau trên cùng trục thời gian thường loại trừ được ngay một trong hai giả thuyết — và loại trừ đúng một nửa không gian nguyên nhân là bước tiến lớn nhất trong bất kỳ cuộc điều tra nào.

Một lưu ý về phạm vi để tránh hiểu nhầm: các con số cụ thể về mức điện tích cho phép trong tài liệu chuyên môn được dẫn ở trên gắn với sản xuất wafer bán dẫn, nơi giới hạn được đặt theo node công nghệ. Nhà máy PCBA không áp dụng những ngưỡng đó. Thứ chuyển được sang môi trường lắp ráp bảng mạch là cơ chế vật lý và cách bố trí phép đo, còn ngưỡng cụ thể phải lấy từ tiêu chuẩn ESD áp dụng cho nhà máy và từ yêu cầu của chính khách hàng.
