Tại nút 3nm và 5nm, hạt vài chục nanomet đủ tạo killer defect trên wafer. Nhưng máy đếm quang học thông thường chỉ thấy hạt từ 100nm trở lên. Máy PMS NanoAir sử dụng nguyên lý đếm hạt ngưng tụ (CPC). Nó phát hiện hạt nhỏ tới 10nm ở lưu lượng 2,83 L/phút (0,1 CFM). Điều này lấp đúng vùng mù mà công nghệ quang học đang bỏ sót. Thiết bị rất phù hợp cho khí siêu tinh khiết fab EUV và buồng công cụ.
Nội dung chính

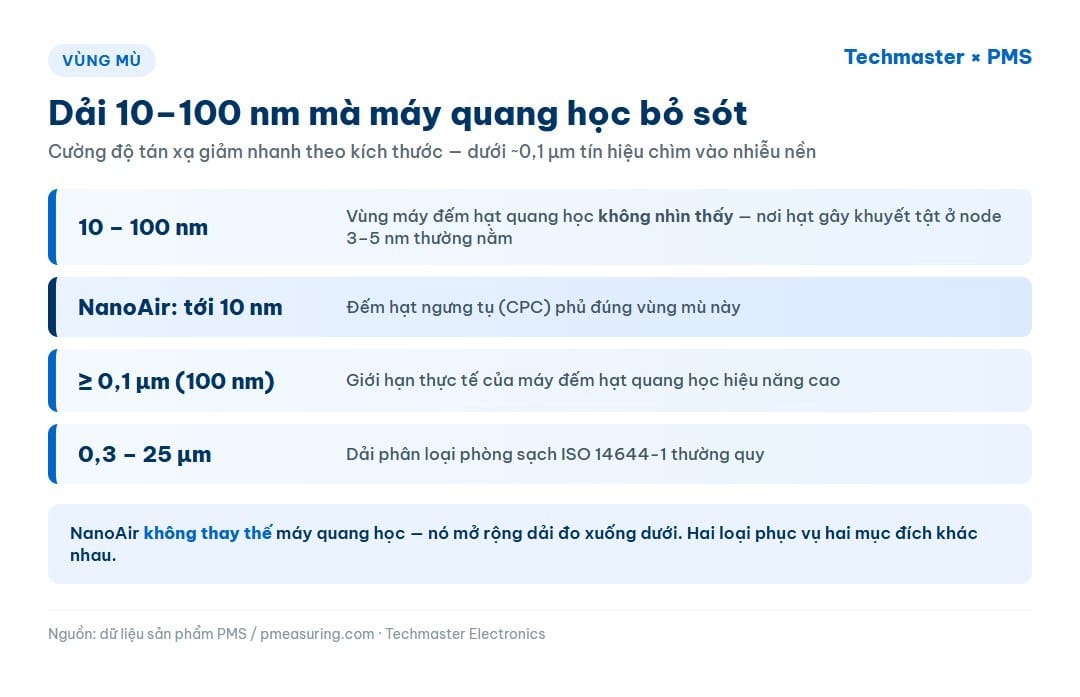

Vùng mù nano của máy đếm hạt quang học
Máy đếm hạt quang học (OPC) phát hiện hạt bằng cách đo ánh sáng tán xạ khi hạt đi qua chùm laser. Cường độ tán xạ giảm rất nhanh khi kích thước hạt giảm — đến một ngưỡng nào đó, tín hiệu tán xạ chìm vào nhiễu nền và hạt trở nên “vô hình”.
Với các máy đếm hạt khí hiệu năng cao, ngưỡng thực tế nằm quanh 0,1 µm (100 nm). Đó là giới hạn vật lý của phương pháp quang học, không phải vấn đề chất lượng thiết bị. Hệ quả: toàn bộ dải 10–100 nm — vùng mà các hạt gây khuyết tật ở node tiên tiến thường nằm — không được đo.
Khi nút công nghệ thu nhỏ, kích thước hạt đủ gây lỗi cũng thu nhỏ theo. Ở 3–5 nm, hạt vài chục nanomet có thể phá hỏng cấu trúc mạch. Nếu chương trình giám sát chỉ dừng ở 0,1 µm, fab đang vận hành mà không nhìn thấy nhóm hạt nguy hiểm nhất với hiệu suất (yield).
CPC hoạt động thế nào?
Công nghệ đếm hạt ngưng tụ (Condensation Particle Counter — CPC) giải bài toán bằng cách làm cho hạt to ra trước khi đo, thay vì cố đo hạt nhỏ trực tiếp.

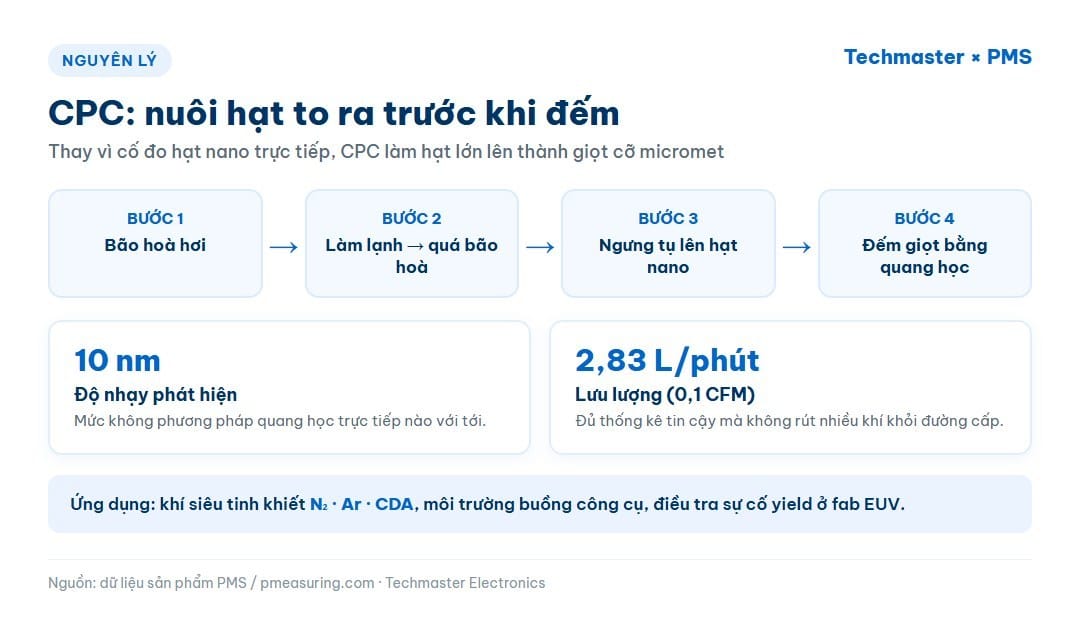

Nguyên lý gồm ba bước: dòng khí mẫu đi qua vùng bão hoà hơi chất lỏng làm việc; sau đó được làm lạnh để hơi trở nên quá bão hoà; hơi ngưng tụ lên bề mặt mỗi hạt nano, “nuôi” hạt lớn lên thành giọt cỡ micromet. Những giọt này đủ lớn để tán xạ ánh sáng mạnh và được đếm bằng quang học thông thường.
Điểm cốt lõi: CPC đếm số lượng hạt rất chính xác ở kích thước siêu nhỏ. Nhờ vậy máy đếm hạt tiểu phân khí nano 10nm PMS NanoAir đạt độ nhạy tới 10 nm — mức mà không phương pháp quang học trực tiếp nào với tới.

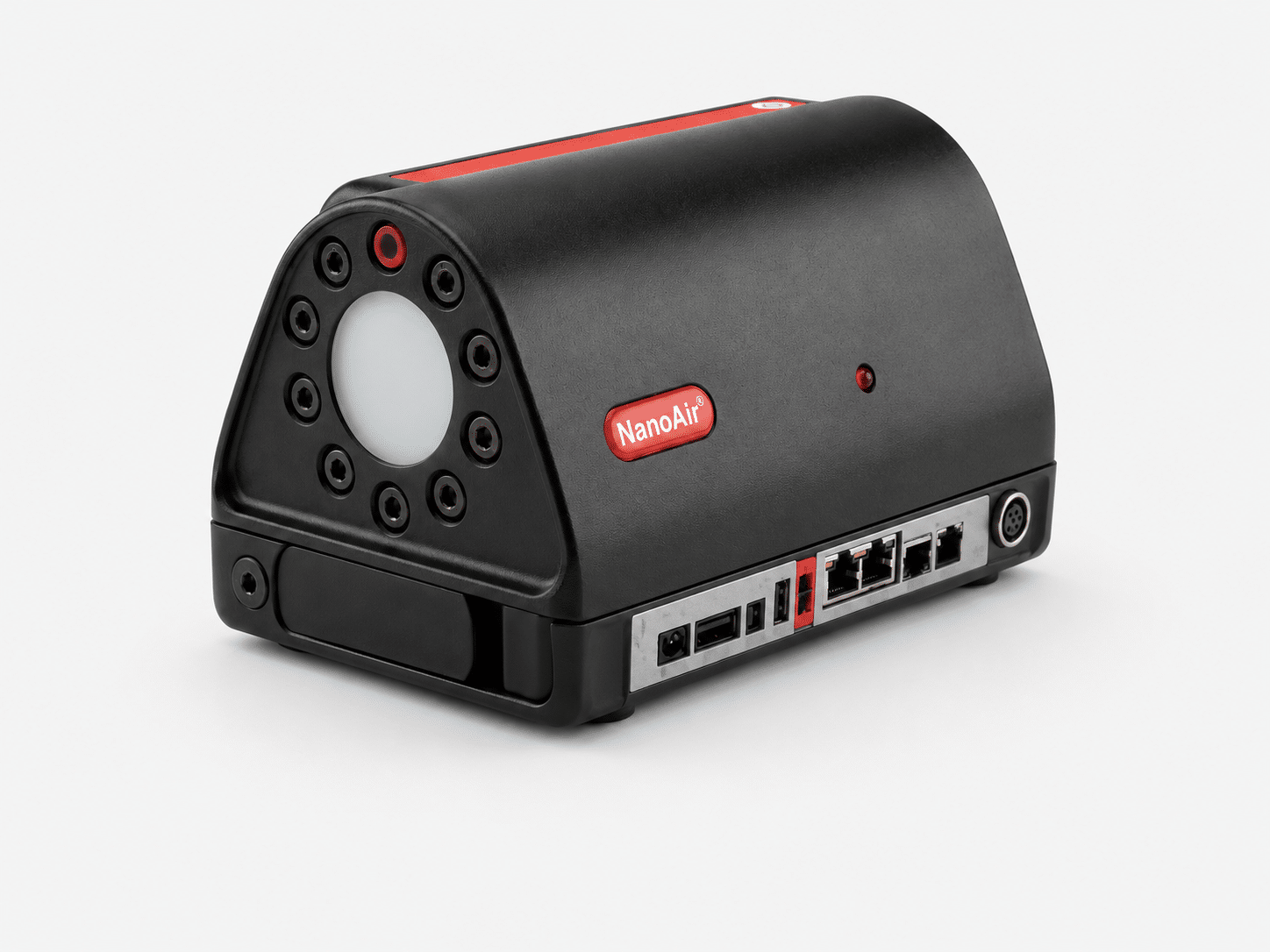

Thông số chính của NanoAir
| Hạng mục | Thông số |
|---|---|
| Độ nhạy phát hiện | Tới 10 nm |
| Nguyên lý đo | Đếm hạt ngưng tụ (CPC) |
| Lưu lượng lấy mẫu | ≈ 2,83 L/phút (0,1 CFM) |
| Đối tượng đo | Khí siêu tinh khiết N₂, Ar, CDA; môi trường buồng công cụ |
| Ngành mục tiêu | Bán dẫn tiên tiến, đặc biệt quy trình EUV nút 3–5 nm |
| Tích hợp | Kết nối mạng giám sát fab, dữ liệu hạt nano thời gian thực |
Lưu lượng 0,1 CFM là mức phù hợp cho giám sát điểm trong khí công nghệ: đủ để thu được thống kê tin cậy trong môi trường vốn rất sạch, đồng thời không rút quá nhiều khí quý khỏi đường ống cấp cho công cụ.
Ứng dụng trong fab EUV
Quang khắc EUV là công đoạn nhạy cảm bậc nhất với nhiễm bẩn. Hạt nano có thể bám lên mặt nạ (mask), gương quang học hoặc wafer và tạo khuyết tật lặp lại trên toàn bộ lô sản phẩm — thiệt hại nhân lên theo giá trị wafer ở node tiên tiến.
Ba tình huống NanoAir thường được triển khai:
- Xác nhận độ sạch khí cấp cho công cụ — kiểm tra khí N₂/Ar/CDA trước khi vào buồng công cụ, phát hiện hạt nano sinh ra từ bộ lọc suy giảm, van hoặc đoạn ống mới lắp.

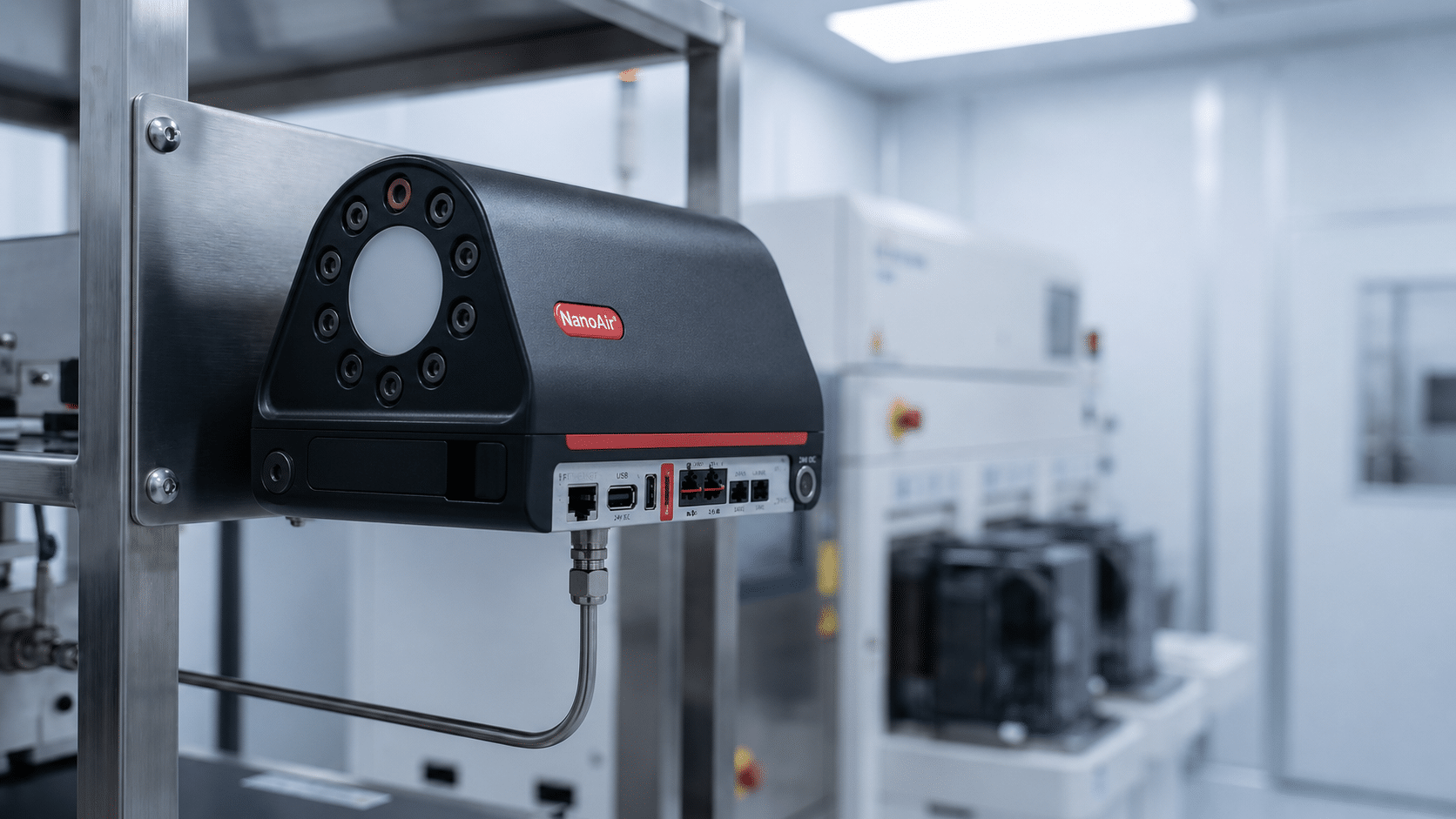

- Giám sát môi trường buồng công cụ — theo dõi nồng độ hạt nano bên trong không gian kín nơi wafer tiếp xúc trực tiếp.
- Điều tra sự cố yield — khi tỉ lệ khuyết tật tăng nhưng máy đếm hạt 0,1 µm vẫn báo “sạch”, dữ liệu nano thường là mảnh ghép còn thiếu.
Với ô nhiễm dạng phân tử (AMC) — axit, kiềm, chất ngưng tụ hữu cơ có thể gây mờ quang học và lỗi hoá học — cần thêm công cụ chuyên biệt; xem thêm bài về giám sát ô nhiễm phân tử AMC bảo vệ lithography. Hạt nano và AMC là hai bài toán khác nhau, cần hai loại thiết bị khác nhau.
Đang xây dựng chương trình giám sát nano cho fab? Techmaster tư vấn chọn điểm lấy mẫu, phối hợp thiết bị nano với máy đếm hạt quang học sẵn có và cung cấp dịch vụ hiệu chuẩn tại phòng thí nghiệm ISO/IEC 17025 ở Việt Nam. → Liên hệ tư vấn
Giám sát khí siêu tinh khiết N₂, Ar, CDA
Khí công nghệ đi qua một chuỗi dài: nguồn cấp, hệ thống phân phối, bộ lọc điểm sử dụng, rồi mới vào công cụ. Mỗi mối nối, van và bộ lọc đều là nguồn phát sinh hạt tiềm tàng — đặc biệt sau bảo trì hoặc khi lắp đặt đường ống mới.
NanoAir đo độ sạch ở thang nano của các khí này. Đây là lớp bổ sung cho những thiết bị đo khí khác trong danh mục PMS: máy đếm hạt khí áp suất cao dùng cho khí ở áp suất đường ống, và cảm biến cố định dùng cho không khí phòng sạch.
Với các fab chưa cần độ nhạy 10 nm, PMS còn có PMS Nano 10 — máy đếm hạt bụi trong không khí như một lựa chọn khác trong nhóm đo hạt cỡ nano.
Ghép NanoAir vào kiến trúc giám sát fab
NanoAir không thay thế máy đếm hạt quang học — nó mở rộng dải đo xuống dưới. Kiến trúc giám sát đầy đủ của một fab tiên tiến thường gồm bốn lớp:
- Không khí phòng sạch — cảm biến cố định 24/7 tại các điểm trọng yếu, kết hợp máy cầm tay để phân loại định kỳ theo ISO 14644-1.
- Hạt nano trong khí công nghệ — NanoAir tại điểm cấp khí và buồng công cụ.
- Chất lỏng — đếm hạt trong nước siêu tinh khiết và hoá chất quy trình.
- Ô nhiễm phân tử — giám sát AMC ở khu vực lithography.
Điểm mạnh khi dùng chung một nhà cung cấp là dữ liệu từ cả bốn lớp có thể tập hợp về một nền tảng phần mềm giám sát, giúp đội vận hành tương quan sự kiện: ví dụ một đợt tăng hạt nano trong khí trùng thời điểm với tăng khuyết tật ở công đoạn cụ thể.
Câu hỏi thường gặp
NanoAir đo được hạt nhỏ đến bao nhiêu?
NanoAir có độ nhạy tới 10 nm nhờ công nghệ đếm hạt ngưng tụ (CPC), phát hiện được nhóm hạt nano mà máy đếm hạt quang học — vốn giới hạn quanh 0,1 µm — không đo được.
NanoAir khác máy đếm hạt quang học ở điểm nào?
Khác ở nguyên lý. Máy quang học đo trực tiếp ánh sáng tán xạ từ hạt nên bị giới hạn ở khoảng 0,1 µm. NanoAir dùng ngưng tụ để “nuôi” hạt nano lớn thành giọt cỡ micromet rồi mới đếm quang học, nhờ đó xuống được tới 10 nm.
Vì sao fab EUV cần đo hạt nano?
Ở quy trình EUV và nút 3–5 nm, hạt chỉ vài chục nanomet đã đủ gây khuyết tật chí mạng trên wafer hoặc mặt nạ. Đo ở thang nano giúp phát hiện và kiểm soát nguồn nhiễm bẩn trước khi mất hiệu suất sản xuất.
Lưu lượng lấy mẫu của NanoAir là bao nhiêu?
Khoảng 2,83 L/phút (0,1 CFM) — mức phù hợp để giám sát khí siêu tinh khiết và môi trường buồng công cụ mà không rút quá nhiều khí khỏi đường cấp.
NanoAir có thay thế máy đếm hạt hiện có không?
Không. NanoAir bổ sung dải đo dưới 0,1 µm, còn máy đếm hạt quang học vẫn cần cho phân loại phòng sạch theo ISO 14644-1 và giám sát không khí thường quy. Hai loại thiết bị phục vụ hai mục đích khác nhau.
Mua và hiệu chuẩn NanoAir tại Việt Nam ở đâu?
Techmaster là đối tác của Particle Measuring Systems tại Việt Nam, cung cấp tư vấn ứng dụng, lắp đặt và dịch vụ hiệu chuẩn tại phòng thí nghiệm đạt ISO/IEC 17025 trong nước.
