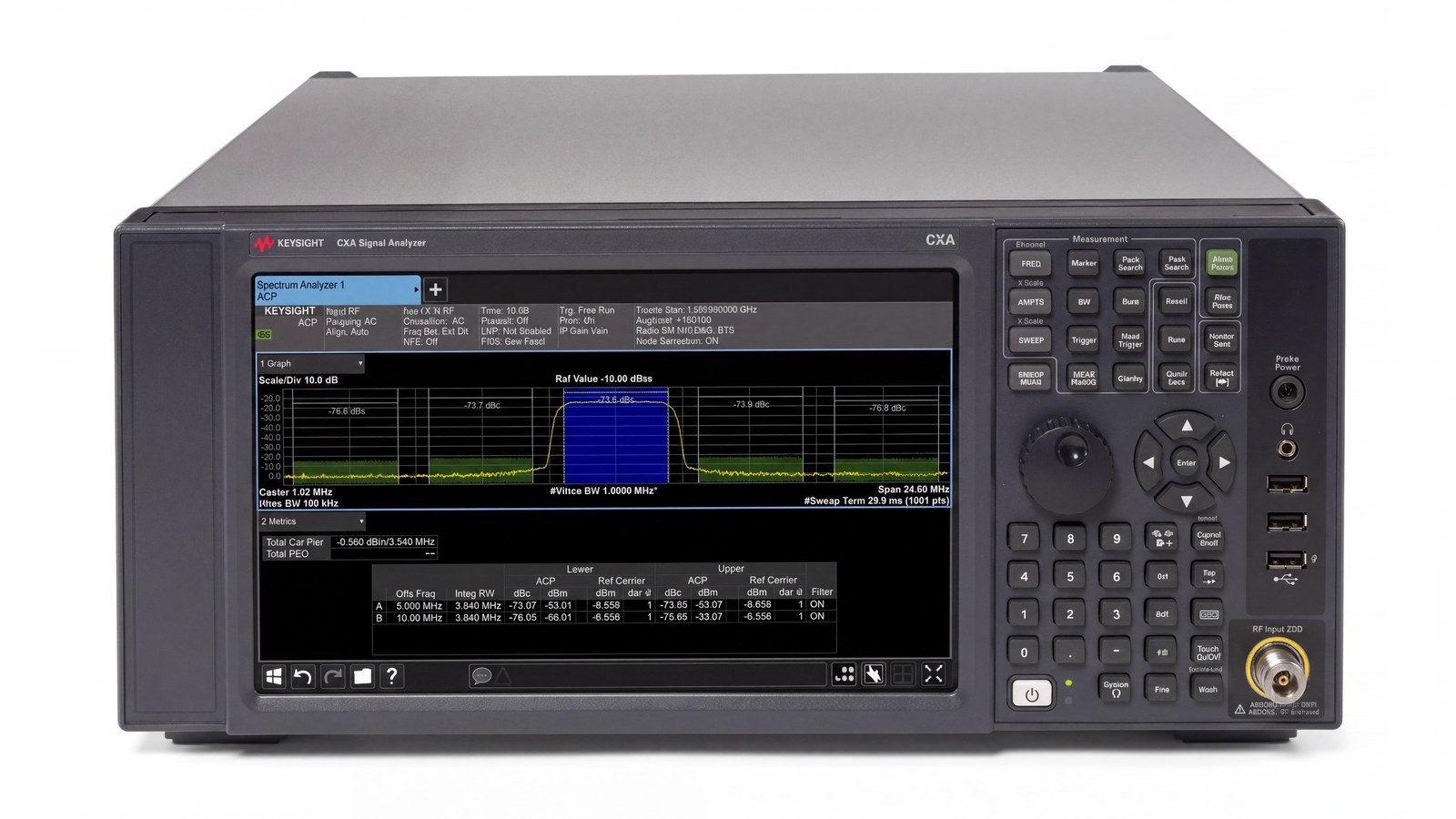

Trong danh mục máy phân tích tín hiệu của Keysight, dòng CXA giữ vai trò cửa ngõ: đủ dải tần và đủ độ nhạy cho phần lớn công việc RF thường ngày, nhưng không gánh chi phí của các dòng cao cấp hơn. Máy phân tích tín hiệu CXA Keysight N9000B là bản đại diện hiện hành của nhóm đó. Bài viết điểm qua năm đặc điểm đáng chú ý nhất, kèm một mục về giới hạn — phần thường quyết định việc máy có hợp với bạn hay không.
Thông số nền của Keysight N9000B
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight. Đây là mốc để đối chiếu ở từng mục phía sau.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Dải tần | 9 kHz – 3 GHz hoặc 9 kHz – 26,5 GHz |
| Băng thông phân tích tối đa | 25 MHz (tuỳ chọn nâng cấp) |
| DANL | −163 dBm tại 1 GHz |
| Nhiễu pha | −110 dBc/Hz tại 1 GHz, offset 10 kHz |
| Phân tích phổ thời gian thực | không có |
| Màn hình | cảm ứng đa điểm |
| Hệ điều hành | Windows 11 IoT LTSC |
| Ứng dụng đo kèm theo | IQ Analyzer và Swept SA |
| Tuỳ chọn tiền khuếch đại | preamp tới 26,5 GHz |
| Giao tiếp | LAN, USB, GPIB |

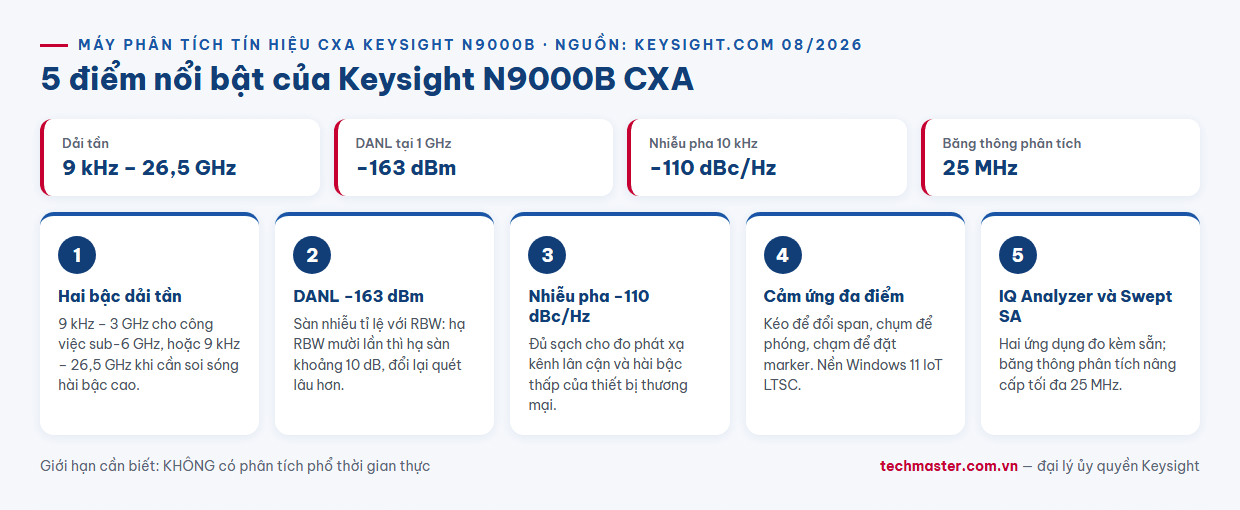

1. Một máy phủ từ 9 kHz tới 26,5 GHz

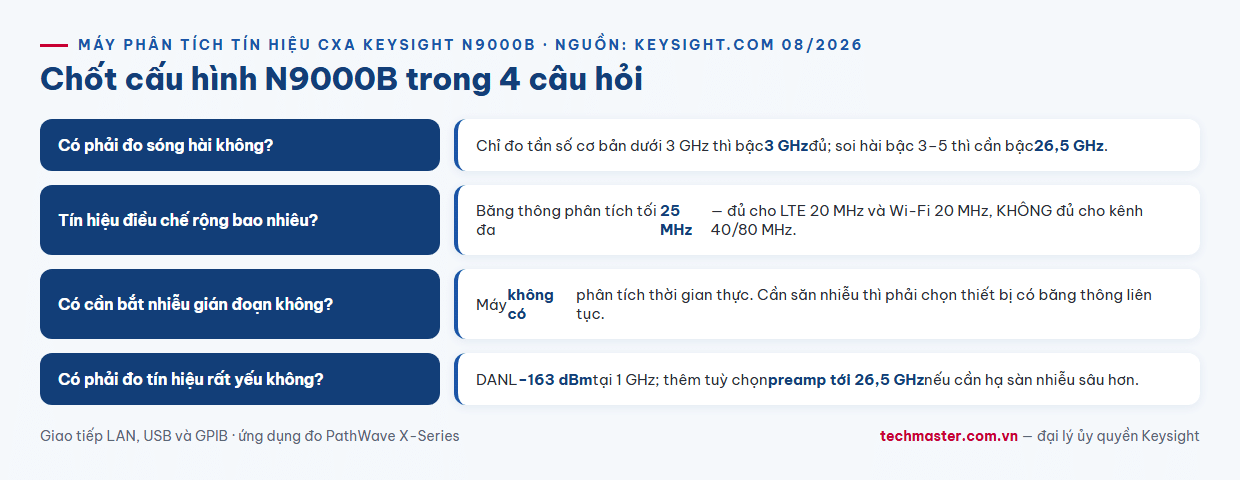

Điểm đáng giá đầu tiên là phạm vi lựa chọn. Cùng một nền máy có hai bậc dải tần: 9 kHz – 3 GHz cho công việc sub-6 GHz thuần tuý, và 9 kHz – 26,5 GHz khi phải chạm tới băng tần vi sóng. Bậc trên đưa máy vào vùng đo được sóng hài bậc cao của các thiết bị phát ở vài GHz — điều mà một máy dừng ở 3 GHz không làm được.
Đây là lý do nên quyết định dải tần theo hài chứ không theo tần số cơ bản. Một thiết bị phát ở 2,4 GHz cần kiểm tra hài bậc ba ở 7,2 GHz và bậc năm ở 12 GHz; nếu bài toán có yêu cầu phát xạ giả, bậc 3 GHz sẽ hụt ngay từ hài bậc hai. Ngược lại, nếu công việc chỉ quanh mạch IoT dưới 1 GHz thì trả tiền cho 26,5 GHz là lãng phí.
2. DANL −163 dBm: nhìn được tín hiệu nhỏ đến đâu
DANL là mức nhiễu nền hiển thị của máy — sàn mà dưới đó tín hiệu chìm vào nhiễu của chính thiết bị đo. Keysight công bố −163 dBm tại 1 GHz cho Keysight N9000B, một con số rất tốt ở phân khúc này.
Cần đọc con số ấy cho đúng. DANL luôn gắn với băng thông phân giải: sàn nhiễu tỉ lệ với RBW, nên hạ RBW xuống mười lần sẽ hạ sàn nhiễu khoảng 10 dB, đổi lại thời gian quét dài hơn. Trong thực tế, quy trình đo tín hiệu yếu là hạ RBW tới mức vừa đủ tách được tín hiệu khỏi nền, bật tiền khuếch đại nếu có, và chấp nhận thời gian quét tăng. Tuỳ chọn preamp tới 26,5 GHz tồn tại chính vì mục đích này — nó hạ hệ số nhiễu của đường thu, cải thiện khả năng nhìn tín hiệu nhỏ, nhưng đồng thời giảm mức tín hiệu lớn nhất mà máy chịu được trước khi méo.
3. Nhiễu pha −110 dBc/Hz và ý nghĩa với phép đo bên cạnh sóng mang
Nhiễu pha quyết định khả năng nhìn thấy một tín hiệu nhỏ nằm sát một sóng mang lớn. Nếu nhiễu pha của bộ dao động nội trong máy cao, nó sẽ trải thành một chân váy quanh sóng mang và che mất tín hiệu cần đo. Với −110 dBc/Hz tại offset 10 kHz, máy đủ sạch cho phép đo phát xạ kênh lân cận và hài bậc thấp của phần lớn thiết bị thương mại.
Ranh giới cần biết: các phép đo đòi hỏi nhiễu pha rất thấp — đặc trưng bộ dao động, radar, hay khảo sát jitter mức sâu — vẫn thuộc về các dòng cao hơn. Chúng tôi đã đặt CXA cạnh các bậc còn lại của họ X-Series trong bài so sánh Keysight N9040B UXA với PXA, MXA, EXA và CXA.
4. Màn hình cảm ứng đa điểm trên nền Windows 11 IoT LTSC

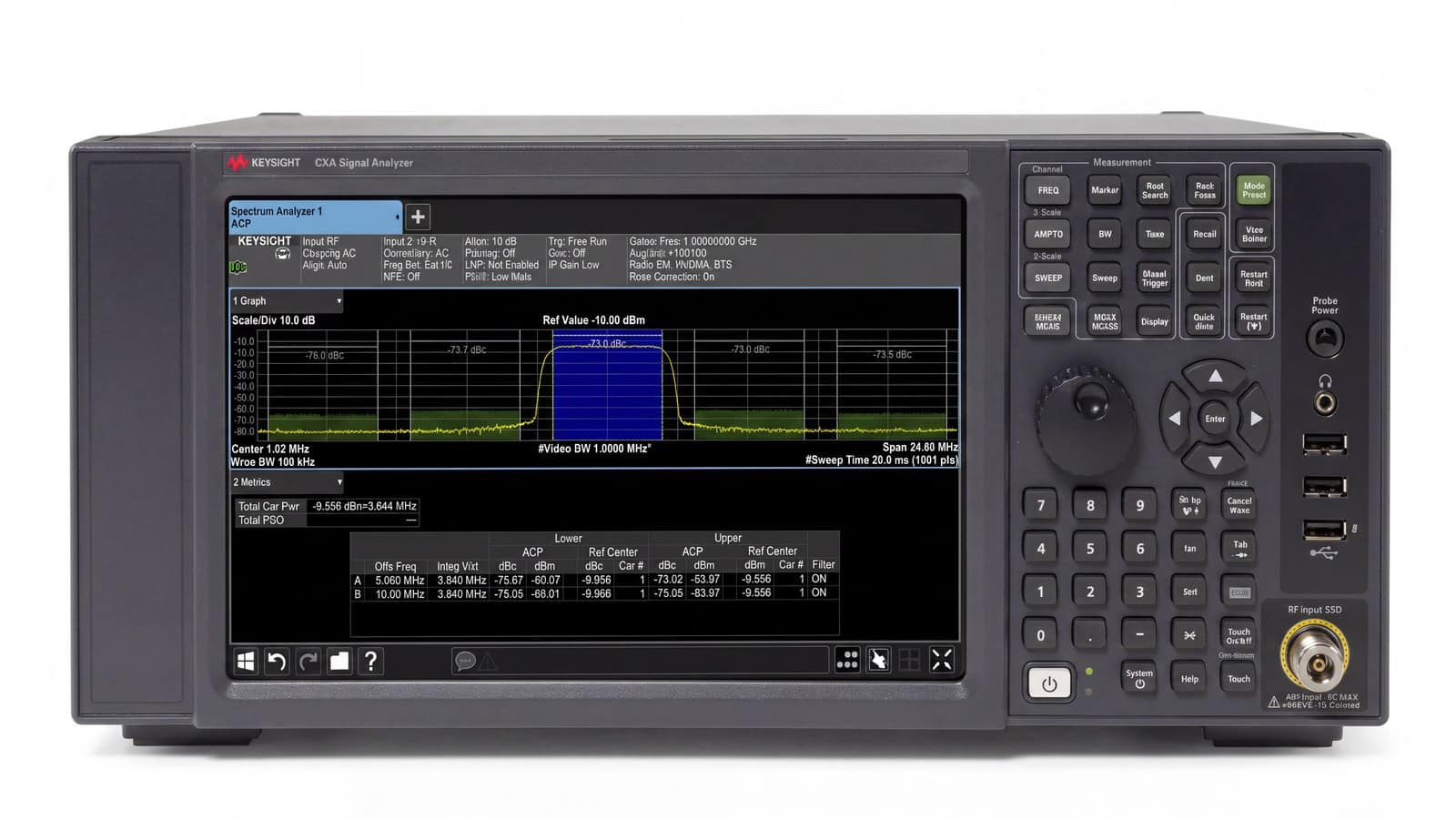

Phần này ảnh hưởng tới thời gian thao tác nhiều hơn người ta tưởng. Màn hình cảm ứng đa điểm cho phép kéo để đổi span, chụm để phóng, đặt marker bằng chạm — những thao tác trước đây phải đi qua nhiều lớp menu và núm xoay. Với kỹ thuật viên chạy phép đo lặp lại cả ngày, khác biệt tích luỹ rất rõ.
Nền Windows 11 IoT LTSC quan trọng ở khía cạnh khác: vòng đời hỗ trợ dài và ổn định, phù hợp với thiết bị đo vốn có tuổi thọ tính bằng chục năm. Nó cũng cho phép chạy phần mềm đo ngay trên máy và kết nối vào hạ tầng mạng của phòng lab qua LAN, bên cạnh USB và GPIB cho các hệ thống tự động đã có sẵn.
5. Băng thông phân tích 25 MHz cùng IQ Analyzer và Swept SA
Máy đi kèm sẵn hai ứng dụng đo: Swept SA cho phép quét phổ kinh điển, và IQ Analyzer cho phép nhìn tín hiệu ở miền vector. Băng thông phân tích nâng cấp tối đa 25 MHz đặt ra giới hạn thực tế cho nhóm thứ hai: nó là bề rộng tín hiệu điều chế mà máy có thể thu và giải điều chế trọn vẹn trong một lần.
Cách quy đổi sang công việc: 25 MHz bao trọn kênh LTE 20 MHz và các kênh Wi-Fi 20 MHz, nhưng không đủ cho kênh 40 MHz, 80 MHz hay các kênh 5G NR băng rộng. Nếu nhiệm vụ là kiểm tra chất lượng điều chế của tín hiệu băng rộng hiện đại, đây chính là thông số cần kiểm tra trước tiên — trước cả dải tần.
Giới hạn cần biết: không có phân tích phổ thời gian thực
Đây là điểm cần nói thẳng vì nó loại bỏ một nhóm ứng dụng. Keysight ghi rõ máy không có phân tích phổ thời gian thực. Nghĩa là máy quét phổ theo kiểu truyền thống và luôn tồn tại khoảng chết giữa các lần quét; một xung nhiễu ngắn xuất hiện đúng lúc máy đang lùi về đầu dải sẽ không được ghi nhận.
Với các bài toán săn nhiễu gián đoạn, tín hiệu nhảy tần hay phổ biến động theo thời gian, công cụ đúng là thiết bị có băng thông thời gian thực liên tục — ví dụ dòng cầm tay FieldFox mà chúng tôi đã phân tích ở bài so sánh FieldFox Keysight N9918B. Ngược lại, với đo phát xạ giả, kiểm tra hài, đo công suất kênh và kiểm tra chất lượng điều chế trong sản xuất, việc thiếu thời gian thực hoàn toàn không cản trở.
Máy hợp với ai
N9000B hợp với phòng kiểm tra sản xuất, dịch vụ sửa chữa RF, phòng thí nghiệm trường kỹ thuật và các nhóm thiết kế cần một máy phân tích phổ dùng chung. Keysight xếp máy vào nhóm thiết bị nền tảng cho kiểm tra thiết kế RF, sản xuất và dịch vụ sửa chữa — đúng với vị trí đó.
Máy không hợp khi công việc đòi hỏi băng thông phân tích trên 25 MHz, cần phân tích thời gian thực, hoặc cần nhiễu pha ở mức nghiên cứu. Danh mục thiết bị đo lường của Techmaster có đủ các bậc của họ X-Series để đối chiếu; bài ứng dụng thực tế của N9000B đi vào từng phép đo cụ thể, còn bài so sánh cấu hình N9000B giúp chốt bậc dải tần.
Mua và hỗ trợ tại Việt Nam
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời cho thiết bị đã bán. Với máy phân tích phổ, hai việc nên làm khi nhận máy là ghi lại ngày hiệu chuẩn để lên lịch chu kỳ sau, và thống nhất trước danh sách ứng dụng đo cần cài — vì phần lớn năng lực của máy nằm ở lớp phần mềm PathWave X-Series chứ không chỉ ở phần cứng.
Câu hỏi thường gặp
Keysight N9000B CXA có dải tần và độ nhạy bao nhiêu?
Keysight công bố hai bậc dải tần cho N9000B: 9 kHz – 3 GHz và 9 kHz – 26,5 GHz. Mức nhiễu nền hiển thị DANL là −163 dBm tại 1 GHz và nhiễu pha là −110 dBc/Hz tại 1 GHz với offset 10 kHz. Nên chọn bậc dải tần theo sóng hài cần kiểm tra chứ không theo tần số cơ bản: thiết bị phát ở 2,4 GHz cần tới 12 GHz nếu phải soi hài bậc năm.
N9000B có phân tích phổ thời gian thực không?
Không. Keysight ghi rõ máy không có phân tích phổ thời gian thực, nghĩa là máy quét phổ theo kiểu truyền thống và luôn có khoảng chết giữa các lần quét. Với các bài toán săn nhiễu gián đoạn hoặc tín hiệu nhảy tần, cần thiết bị có băng thông thời gian thực liên tục. Với đo phát xạ giả, kiểm tra hài, đo công suất kênh và kiểm tra điều chế trong sản xuất thì điều này không cản trở.
Băng thông phân tích 25 MHz của N9000B đủ cho tín hiệu nào?
Băng thông phân tích tối đa 25 MHz là tuỳ chọn nâng cấp và nó xác định bề rộng tín hiệu điều chế mà máy giải điều chế trọn vẹn trong một lần thu. Mức này bao trọn kênh LTE 20 MHz và kênh Wi-Fi 20 MHz, nhưng không đủ cho kênh 40 MHz, 80 MHz hay các kênh 5G NR băng rộng. Nếu nhiệm vụ chính là đo chất lượng điều chế băng rộng, hãy kiểm tra thông số này trước cả dải tần.
