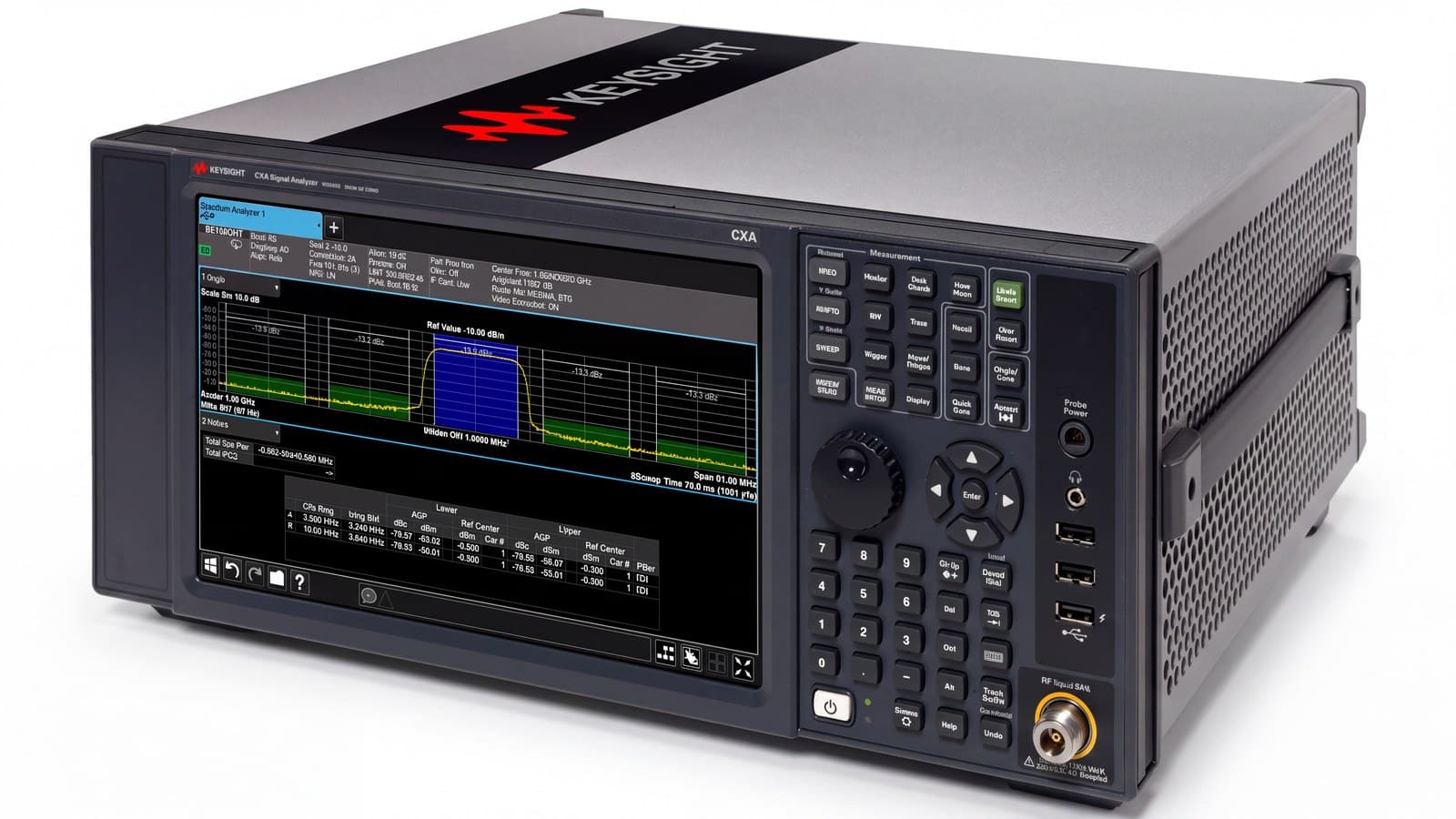

Máy phân tích tín hiệu là thiết bị dễ mua sai nhất trong phòng lab RF, vì hai máy có cùng dải tần có thể chênh nhau cả chục lần về giá do những thông số ít ai đọc kỹ: nền nhiễu, nhiễu pha và băng thông phân tích. Máy phân tích tín hiệu CXA Keysight N9000B nằm ở tầng cơ sở của họ X-Series — nơi Keysight cân đối giữa chi phí và các thông số cốt lõi, hướng tới sản xuất, giáo dục và công việc RF phổ thông. Bài viết đi qua sáu phép đo thực tế mà bạn sẽ làm với máy này, kèm chỉ dẫn đặt thông số và ranh giới nên biết trước khi chốt mua.
Ba con số quyết định máy làm được gì

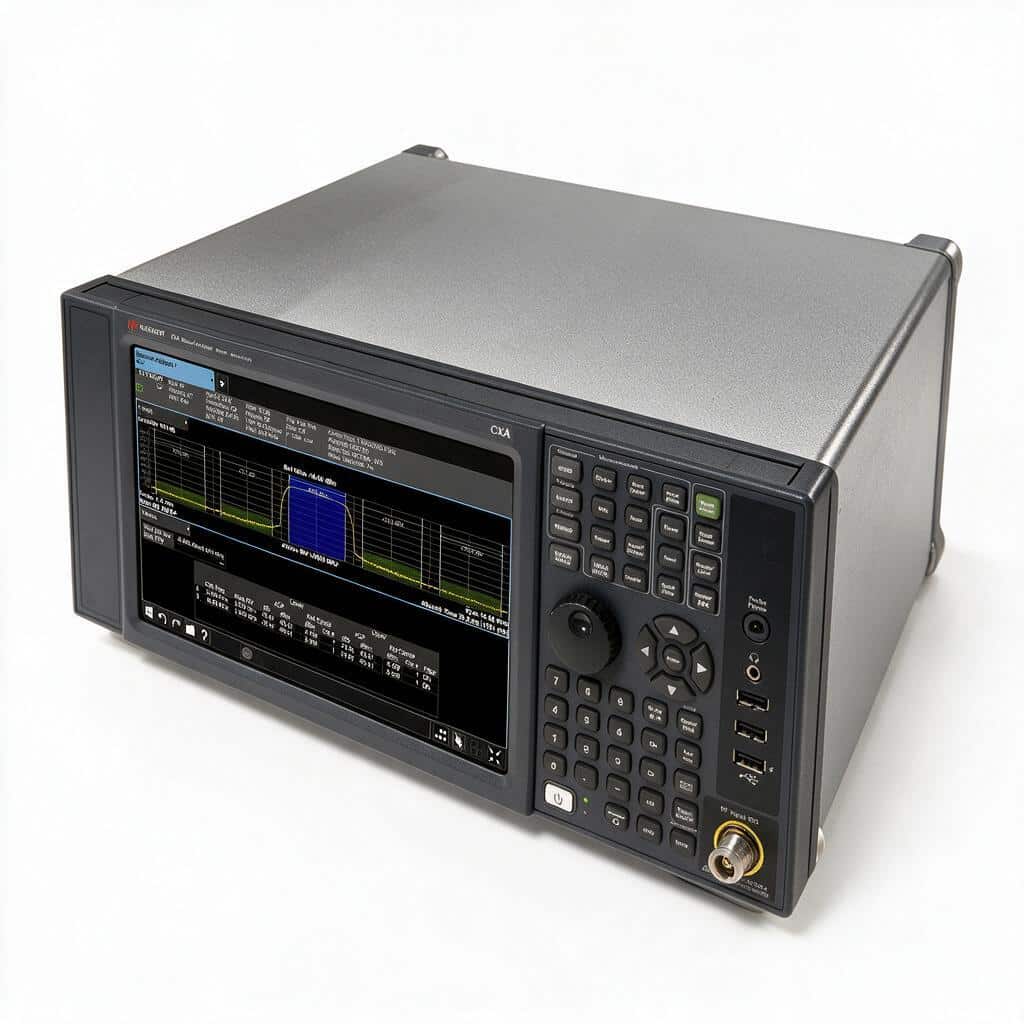

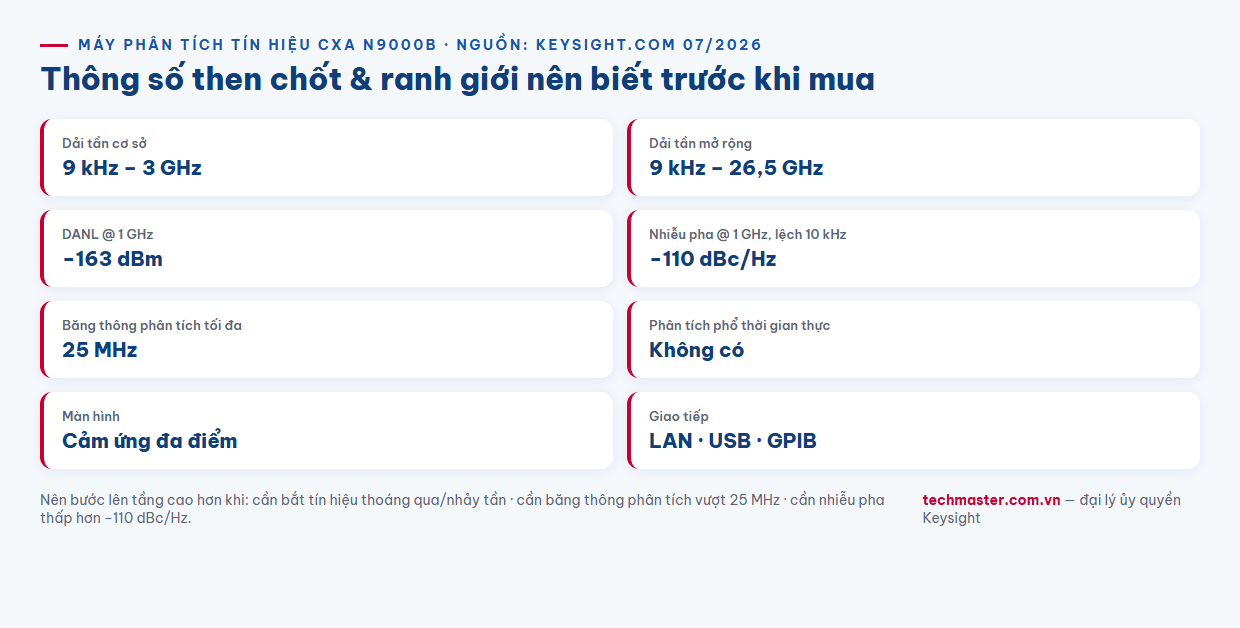

Trước khi vào ứng dụng, cần nắm ba thông số nền của N9000B — chúng xuất hiện lại trong mọi phép đo bên dưới:
- Dải tần — cấu hình cơ sở 9 kHz đến 3 GHz, cấu hình mở rộng lên tới 9 kHz đến 26,5 GHz.
- Nền nhiễu hiển thị trung bình (DANL) — −163 dBm ở 1 GHz. Đây là ngưỡng sàn: tín hiệu yếu hơn mức này chìm trong nhiễu của chính máy.
- Nhiễu pha — −110 dBc/Hz ở 1 GHz với độ lệch 10 kHz. Con số này quyết định bạn có tách được một tín hiệu nhỏ nằm sát cạnh một tín hiệu lớn hay không.
Băng thông phân tích tối đa 25 MHz (nâng cấp bằng tùy chọn). Máy có màn hình cảm ứng đa điểm, chạy được các ứng dụng đo X-Series như đo hệ số tạp âm, giải điều chế số tùy biến và phân tích tín hiệu IoT; kết nối LAN, USB, GPIB. Một ranh giới cần biết ngay: N9000B không có phân tích phổ thời gian thực — điểm này quay lại ở phần cuối bài.

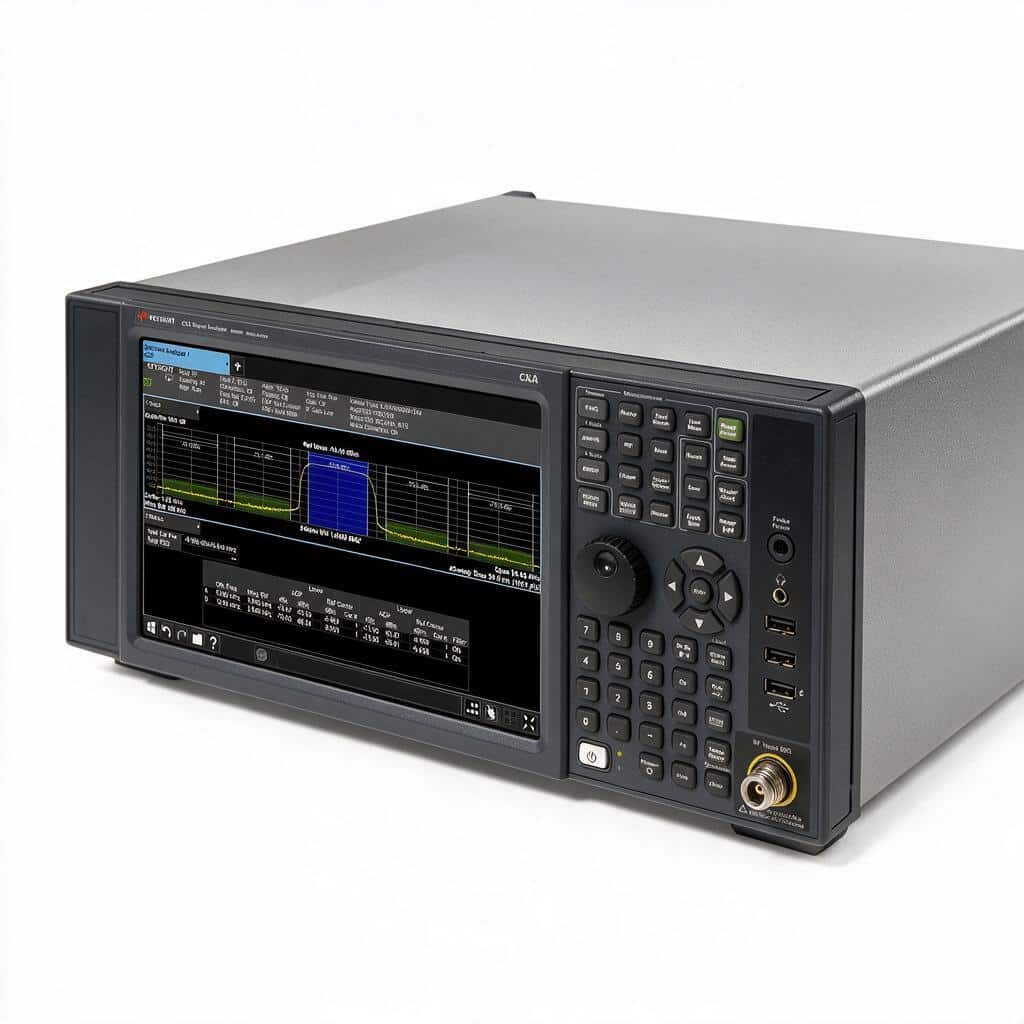

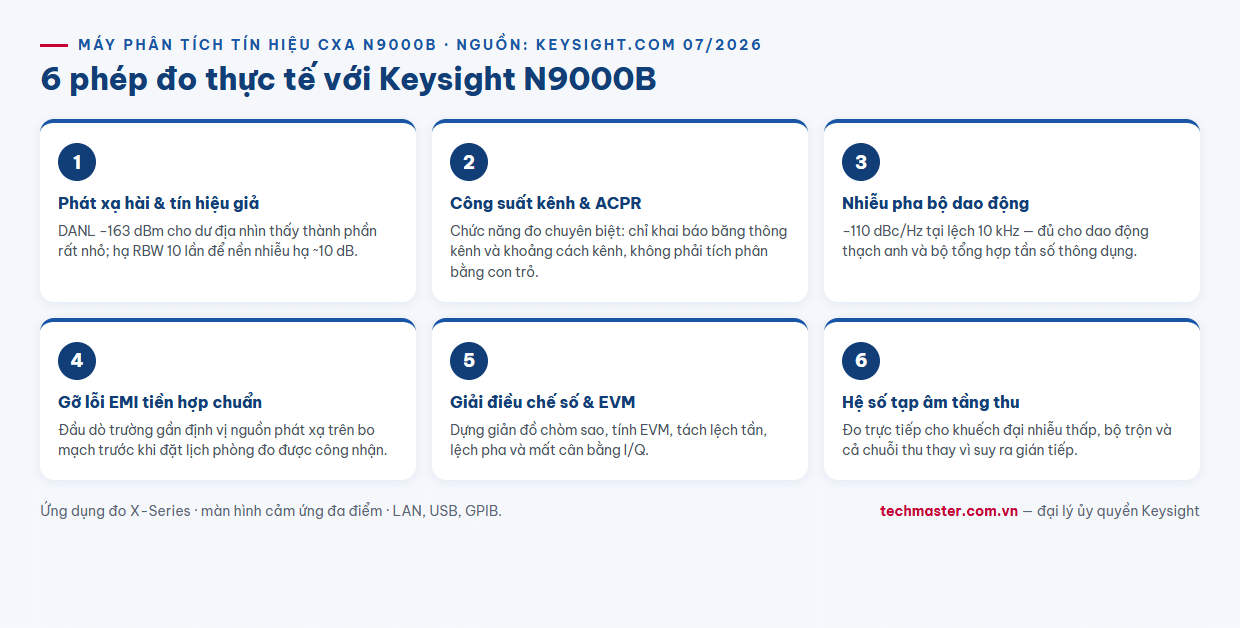

Ứng dụng 1: đo phát xạ hài và tín hiệu giả
Đây là phép đo bắt buộc trước khi bất kỳ sản phẩm phát sóng nào đi chứng nhận. Bạn nối đầu ra máy phát qua bộ suy hao vào ngõ vào RF, đặt tần số trung tâm ở sóng mang, rồi quét rộng ra để tìm các thành phần hài bậc hai, bậc ba và các tín hiệu giả không mong muốn.
Điểm mấu chốt là DANL −163 dBm cho bạn dư địa để nhìn thấy các thành phần rất nhỏ mà quy định giới hạn phát xạ yêu cầu. Thực hành đi kèm: giảm băng thông phân giải (RBW) để hạ nền nhiễu — mỗi lần giảm RBW mười lần, nền nhiễu hạ khoảng 10 dB, đổi lại thời gian quét dài hơn. Luôn đặt suy hao đầu vào đủ lớn để không nén tầng đầu, rồi mới hạ dần và kiểm tra xem mức đo có ổn định không.
Ứng dụng 2: đo công suất kênh và rò công suất kênh lân cận
Với module truyền thông không dây, hai chỉ số này gần như luôn nằm trong hồ sơ kiểm tra. Công suất kênh cho biết máy phát đúng mức chưa; rò công suất kênh lân cận (ACPR) cho biết máy có làm phiền kênh bên cạnh không — thường là hệ quả của tầng khuếch đại bị đẩy vào vùng phi tuyến.
N9000B có sẵn các phép đo này dưới dạng chức năng đo chuyên biệt, bạn chỉ cần khai báo băng thông kênh và khoảng cách kênh thay vì tự tích phân công suất bằng con trỏ. Với tín hiệu điều chế số hiện đại, hãy chú ý băng thông phân tích 25 MHz: nó đủ cho phần lớn tín hiệu băng hẹp và trung bình, nhưng tín hiệu băng rộng hơn sẽ cần máy ở tầng cao hơn.
Ứng dụng 3: khảo sát nhiễu pha của bộ dao động
Chất lượng bộ dao động nội quyết định chất lượng cả hệ thống thu phát. Phép đo nhiễu pha cho bạn thấy năng lượng tán ra hai bên sóng mang theo khoảng lệch tần — càng thấp càng tốt.
Ở đây phải hiểu đúng một giới hạn quan trọng: bạn không thể đo nhiễu pha thấp hơn nhiễu pha của chính máy phân tích. Với mức −110 dBc/Hz tại độ lệch 10 kHz, N9000B đủ để đặc trưng hóa các bộ dao động thạch anh và bộ tổng hợp tần số thông dụng trong thiết bị dân dụng và công nghiệp. Nếu đối tượng đo là bộ dao động chuẩn chất lượng cao hoặc nguồn tham chiếu phòng chuẩn, số đo bạn nhận được sẽ là nhiễu pha của máy chứ không phải của mẫu — khi đó cần máy có nhiễu pha thấp hơn, chẳng hạn dòng EXA hoặc cao hơn.
Ứng dụng 4: gỡ lỗi nhiễu EMI trước khi đi đo hợp chuẩn
Đưa sản phẩm đi đo hợp chuẩn EMI rồi trượt là kịch bản tốn kém nhất trong phát triển sản phẩm điện tử. Phép đo tiền hợp chuẩn ngay tại bàn giúp bạn phát hiện và xử lý các nguồn phát xạ trước khi đặt lịch phòng đo được công nhận.
Quy trình thực tế: dùng bộ đầu dò trường gần rà trên bề mặt bo mạch để định vị nguồn phát xạ — thường là mạch chuyển mạch nguồn, đường clock hoặc cáp làm ăng-ten bất đắc dĩ; sau đó dùng ăng-ten trường xa trong buồng che chắn tạm để ước lượng mức tổng. Nhấn mạnh: đây là phép đo định hướng để gỡ lỗi, không thay thế phép đo hợp chuẩn tại phòng thí nghiệm được công nhận. Giá trị của nó là tiết kiệm số lần đi đo chính thức.
Ứng dụng 5: giải điều chế và phân tích chất lượng tín hiệu số
Với ứng dụng giải điều chế số tùy biến trong bộ X-Series, N9000B đi xa hơn việc chỉ vẽ phổ: máy dựng được giản đồ chòm sao, tính sai số vector độ lớn (EVM) và tách các thành phần lỗi như lệch tần, lệch pha, mất cân bằng I/Q.
Đây là công cụ chẩn đoán rất trực tiếp. Một chòm sao xoay đều cho biết có sai lệch tần số; các điểm bị kéo giãn theo bán kính gợi ý nén biên độ ở tầng khuếch đại; đám mây điểm nở rộng đều hướng tới vấn đề tỷ số tín hiệu trên nhiễu. Ứng dụng phân tích tín hiệu IoT cũng nằm trong bộ này, phù hợp với các nhóm phát triển thiết bị kết nối không dây công suất thấp đang tăng nhanh tại Việt Nam.
Ứng dụng 6: đo hệ số tạp âm của tầng thu
Độ nhạy của một máy thu bị quyết định bởi hệ số tạp âm của tầng đầu tiên. Với ứng dụng đo hệ số tạp âm trong bộ X-Series, N9000B đo trực tiếp chỉ số này cho bộ khuếch đại nhiễu thấp, bộ trộn và cả chuỗi thu hoàn chỉnh, thay vì phải suy ra gián tiếp.
Lưu ý thực hành: phép đo hệ số tạp âm rất nhạy với suy hao và phối hợp trở kháng trên đường nối. Hãy dùng cáp chất lượng tốt, giữ đường nối ngắn nhất có thể, và thực hiện hiệu chuẩn nguồn nhiễu ngay trước phiên đo. Một sai số 0,5 dB ở đây là đủ để kết luận sai về chất lượng của một bộ khuếch đại nhiễu thấp.
Ranh giới của N9000B: khi nào nên bước lên
Máy phân tích tín hiệu CXA Keysight N9000B là lựa chọn hợp lý cho kiểm tra sản xuất, phòng thực hành đại học và công việc RF phổ thông có ngân sách kiểm soát. Ba tình huống nên cân nhắc tầng cao hơn:
- Cần bắt tín hiệu thoáng qua hoặc nhảy tần. N9000B không có phân tích phổ thời gian thực, nên các sự kiện rất ngắn có thể lọt giữa hai lần quét. Đây là giới hạn kiến trúc, không khắc phục bằng cách đặt thông số.
- Cần băng thông phân tích vượt 25 MHz cho tín hiệu băng rộng thế hệ mới.
- Cần nhiễu pha thấp hơn −110 dBc/Hz để đặc trưng hóa nguồn dao động chất lượng cao.
Bước lên hợp lý là dòng EXA — tham khảo đánh giá Keysight N9010B EXA để thấy khoảng cách về nhiễu pha và băng thông phân tích, hoặc N9010B theo ngành nghề. Nếu công việc nằm ngoài hiện trường thay vì trên bàn, dòng cầm tay FieldFox phù hợp hơn — xem ứng dụng hiện trường của FieldFox N9918A. Danh mục đầy đủ có tại trang thiết bị đo lường của Techmaster.
Câu hỏi thường gặp
Máy phân tích tín hiệu Keysight N9000B có dải tần và thông số gì?
N9000B CXA có dải tần 9 kHz đến 3 GHz ở cấu hình cơ sở và mở rộng tới 9 kHz đến 26,5 GHz. Nền nhiễu hiển thị trung bình đạt −163 dBm ở 1 GHz, nhiễu pha −110 dBc/Hz ở 1 GHz với độ lệch 10 kHz, băng thông phân tích tối đa 25 MHz. Máy có màn hình cảm ứng đa điểm, chạy các ứng dụng đo X-Series và kết nối LAN, USB, GPIB.
N9000B có phân tích phổ thời gian thực không?
Không. N9000B không hỗ trợ phân tích phổ thời gian thực, nên các tín hiệu thoáng qua rất ngắn hoặc tín hiệu nhảy tần có thể lọt giữa hai lần quét. Nếu công việc đòi hỏi bắt sự kiện tức thời, cần chọn máy ở tầng cao hơn trong họ X-Series có tùy chọn thời gian thực.
Mua Keysight N9000B chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn chọn dải tần, băng thông phân tích và các ứng dụng đo X-Series phù hợp nhu cầu, giao máy chính hãng kèm chứng chỉ CO/CQ và cung cấp dịch vụ hiệu chuẩn ISO/IEC 17025.
