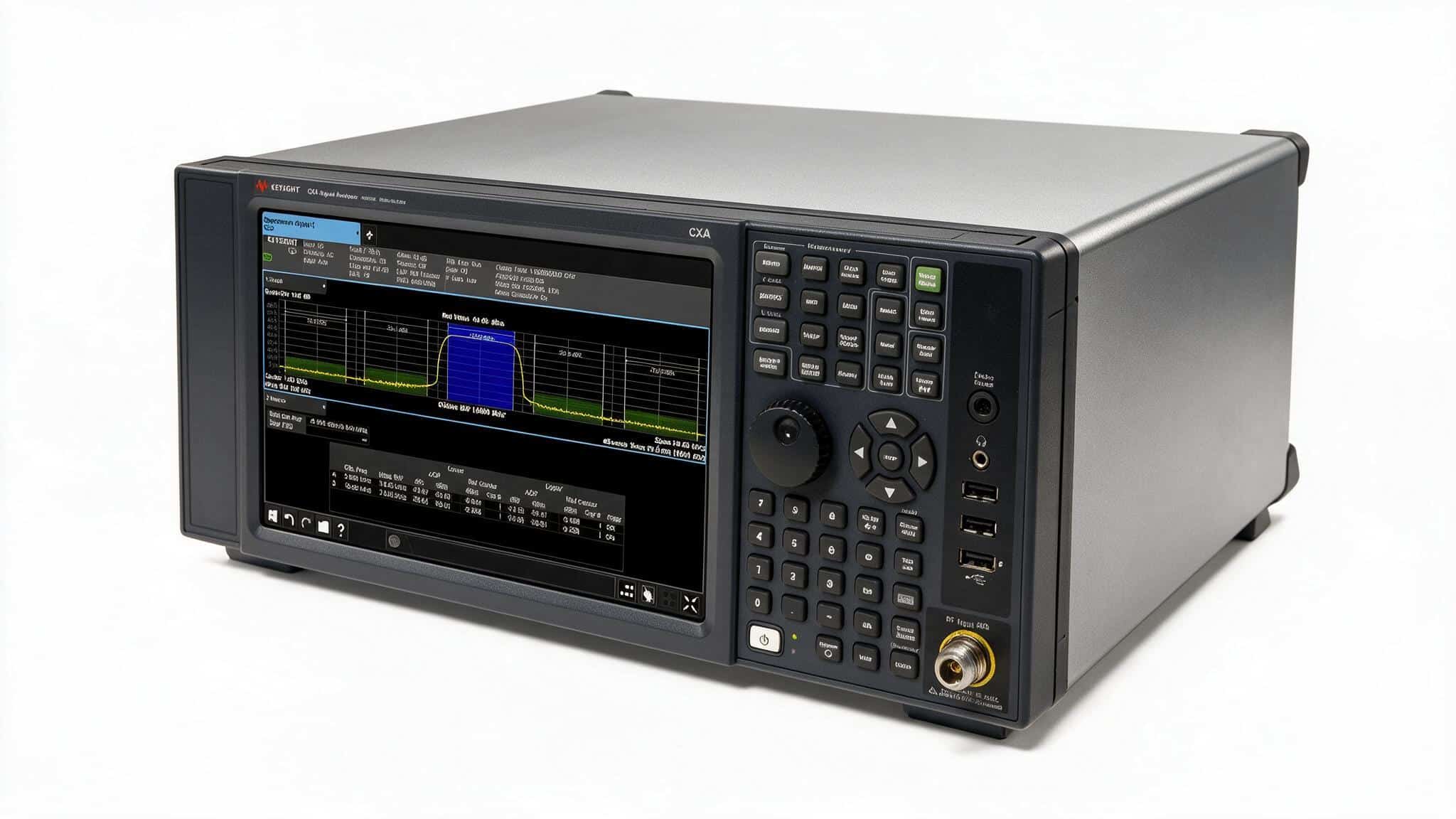

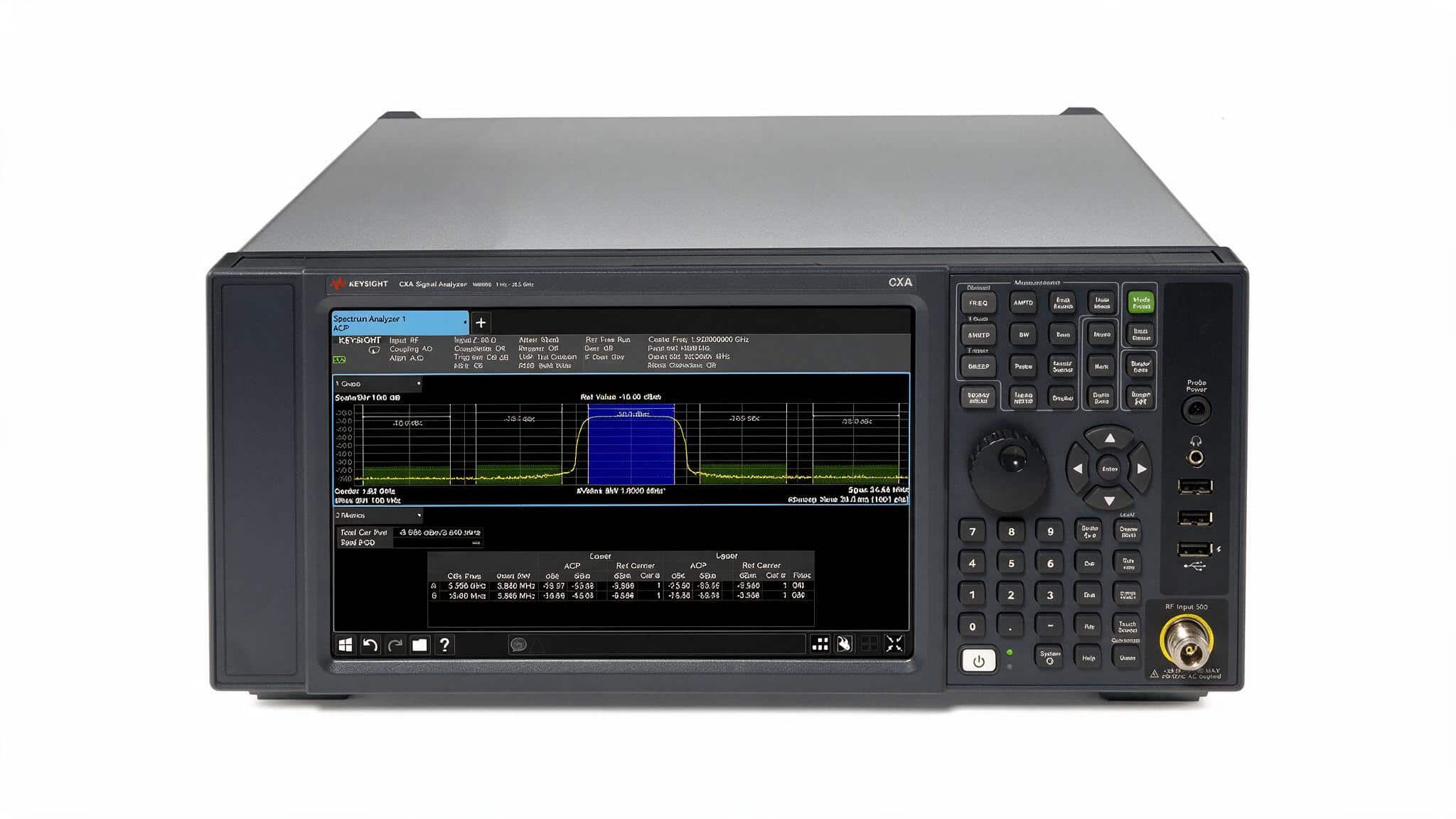

Máy phân tích tín hiệu CXA Keysight N9000B là cửa vào dòng X-Series — nơi phần lớn phòng lab RF tại Việt Nam bắt đầu. Câu hỏi khó không phải “CXA có tốt không” mà là “khi nào CXA đủ, khi nào phải lên EXA”. Trả lời sai theo hướng tiết kiệm thì thiếu dải tần hoặc thiếu băng phân tích giữa dự án; trả lời sai theo hướng dư thì đội ngân sách vài chục phần trăm cho phần không dùng đến. Bài này so sánh N9000B CXA với N9010B EXA theo thông số Keysight công bố, kèm cây quyết định bốn bước.
Trước hết: chọn đúng tùy chọn dải tần trong chính dòng CXA
Nhiều người bỏ qua bước này và so sánh thẳng CXA với EXA — trong khi phần lớn quyết định thực sự nằm ở việc chọn tùy chọn dải tần của chính N9000B. Máy có bốn mốc trần tần số: 9 kHz đến 3,0 GHz; 7,5 GHz; 13,6 GHz; hoặc 26,5 GHz.
Nguyên tắc chọn: trần tần số phải phủ được hài bậc ba của tín hiệu cao nhất bạn cần đo, không chỉ tần số cơ bản. Nếu bạn kiểm tra module Wi-Fi 5 GHz, đo hài bậc hai và bậc ba nghĩa là cần tới 15 GHz — bản 7,5 GHz không đủ, phải chọn bản 13,6 GHz. Đây là lỗi mua sắm phổ biến nhất trong nhóm thiết bị này.
Về băng phân tích: máy có 10 MHz tiêu chuẩn và tùy chọn nâng lên 25 MHz. Băng phân tích quyết định bạn giải điều chế được tín hiệu rộng bao nhiêu trong một lần bắt — khác hoàn toàn với dải tần, vốn chỉ nói máy “nhìn” được tới đâu.

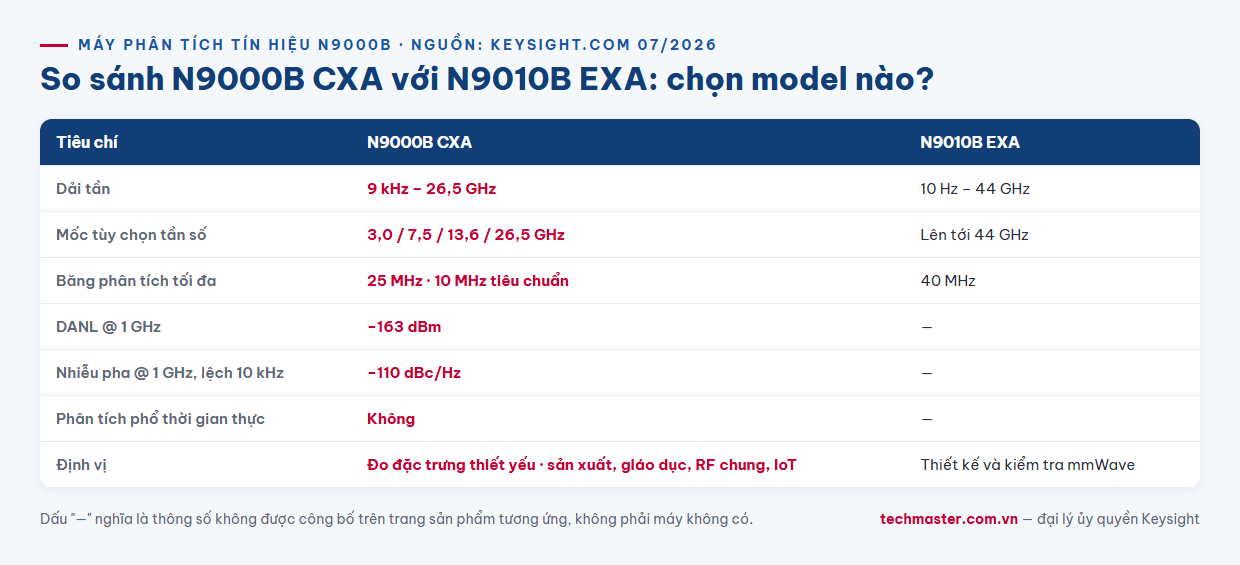

Bảng so sánh N9000B CXA và N9010B EXA
| Tiêu chí | N9000B CXA | N9010B EXA |
|---|---|---|
| Dải tần | 9 kHz – 26,5 GHz | 10 Hz – 44 GHz |
| Mốc tùy chọn tần số | 3,0 / 7,5 / 13,6 / 26,5 GHz | Lên tới 44 GHz |
| Băng phân tích tối đa | 25 MHz (tùy chọn; 10 MHz tiêu chuẩn) | 40 MHz |
| DANL @ 1 GHz | −163 dBm | — |
| Nhiễu pha @ 1 GHz, lệch 10 kHz | −110 dBc/Hz | — |
| Phân tích phổ thời gian thực | Không | — |
| Định vị sản phẩm | Đo đặc trưng thiết yếu: sản xuất, giáo dục, RF chung, IoT | Thiết kế và kiểm tra mmWave, băng rộng hơn |
| Giao diện | Màn hình cảm ứng đa điểm | Màn hình cảm ứng đa điểm |
| Ứng dụng đo X-Series | Có (noise figure, giải điều chế số…) | Có |
Nguồn: trang sản phẩm Keysight N9000B và N9010B. Dấu “—” nghĩa là thông số không được công bố trên trang sản phẩm tương ứng, không phải máy không có.
Ba khác biệt thực sự quyết định
1. Trần tần số: 26,5 GHz so với 44 GHz
Đây là ranh giới cứng nhất. CXA dừng ở 26,5 GHz — phủ hết băng Wi-Fi, di động dưới 6 GHz, phần lớn radar dân dụng và các băng vệ tinh phổ biến. EXA đi tới 44 GHz, mở ra vùng mmWave. Nếu công việc của bạn chạm tới băng 28 GHz hoặc 39 GHz, CXA không phải lựa chọn cần cân nhắc — bài toán đã được quyết định.
2. Băng phân tích: 25 MHz so với 40 MHz
Băng phân tích là giới hạn độ rộng tín hiệu bạn giải điều chế được trong một lần. Với tín hiệu kênh 20 MHz trở xuống, băng 25 MHz của CXA là đủ. Với kênh rộng hơn — hoặc khi cần phân tích nhiều sóng mang thành phần cùng lúc — 40 MHz của EXA là thứ bạn đang trả tiền để mua.
3. Phân tích phổ thời gian thực
N9000B không có chức năng phân tích phổ thời gian thực. Nghĩa là máy quét phổ tuần tự và có “khoảng mù” giữa các lần quét. Với tín hiệu ổn định, điều này không quan trọng. Với tín hiệu nhảy tần, xung ngắn hoặc nhiễu gián đoạn — chính xác là các bài toán khó trong gỡ lỗi can nhiễu — bạn cần máy có khả năng thời gian thực, và cần xác nhận cấu hình cụ thể trước khi đặt hàng.
Đọc hai con số hiệu năng của CXA cho đúng
DANL −163 dBm @ 1 GHz — mức nhiễu nền hiển thị. Đây là sàn: tín hiệu yếu hơn sàn này chìm trong nhiễu của chính máy. Con số này quyết định bạn có đo được phát xạ ký sinh và rò rỉ mức thấp hay không — bài toán thường gặp khi kiểm tra tuân thủ và tìm nguồn can nhiễu.
Nhiễu pha −110 dBc/Hz @ 1 GHz, lệch 10 kHz — độ sạch của bộ dao động nội. Con số này giới hạn khả năng nhìn thấy một tín hiệu nhỏ nằm sát cạnh một tín hiệu lớn. Khi đo phát xạ kênh lân cận (ACPR) hay kiểm tra bộ tổng hợp tần số, nhiễu pha của máy phân tích chính là giới hạn của phép đo — không phải của thiết bị bạn đang thử.

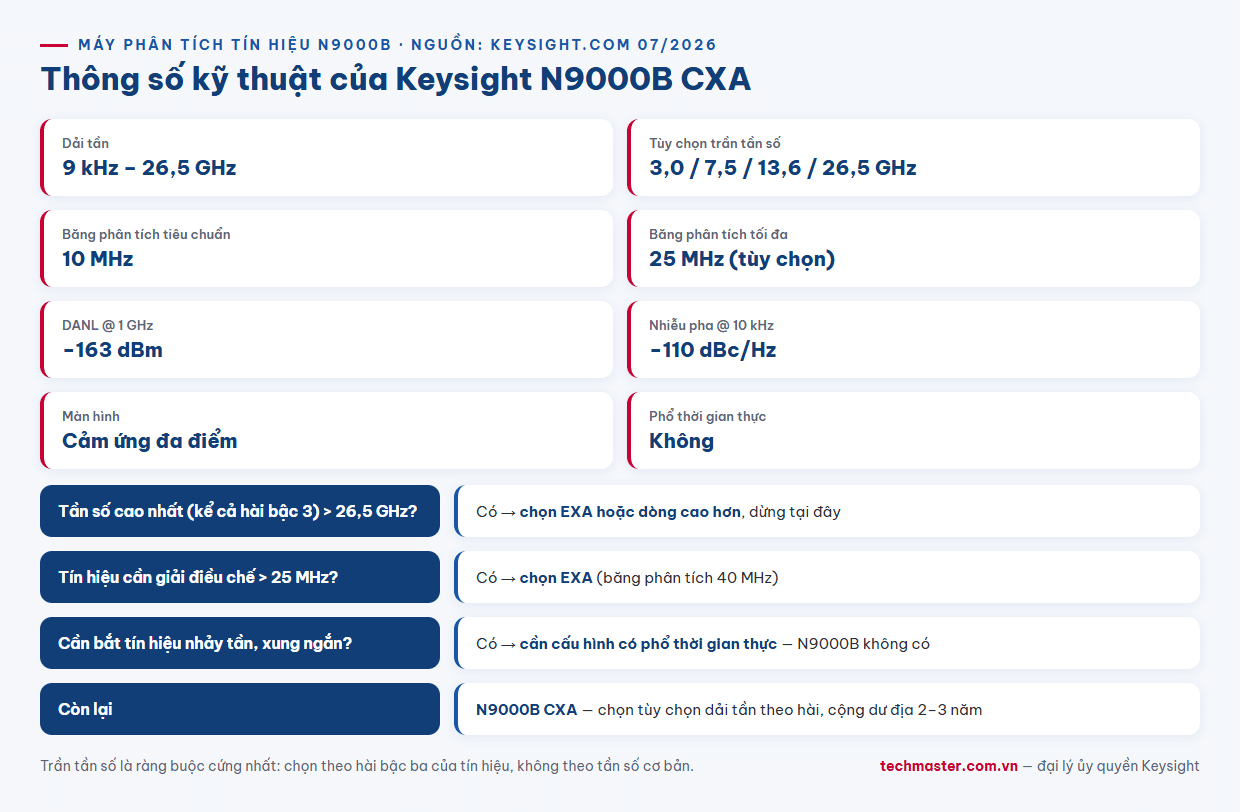

Cây quyết định bốn bước
- Tần số cao nhất cần đo (kể cả hài bậc ba) là bao nhiêu? Trên 26,5 GHz → EXA hoặc dòng cao hơn, dừng tại đây. Dưới 26,5 GHz → sang bước 2.
- Tín hiệu rộng nhất cần giải điều chế là bao nhiêu? Trên 25 MHz → EXA. Từ 25 MHz trở xuống → CXA đủ; chọn tùy chọn băng 25 MHz nếu tín hiệu vượt 10 MHz.
- Có phải bắt tín hiệu nhảy tần hoặc xung ngắn không? Có → cần xác nhận cấu hình có khả năng thời gian thực, vì N9000B không có chức năng này.
- Chọn tùy chọn dải tần theo hài, không theo tần số cơ bản. Cộng thêm dư địa cho dự án 2–3 năm tới, vì trần tần số là ràng buộc cứng nhất trong nhóm máy này.
Với phần lớn phòng lab sản xuất điện tử, trường kỹ thuật và nhóm RF chung tại Việt Nam — nơi công việc tập trung dưới 6 GHz và tín hiệu kênh dưới 25 MHz — N9000B CXA là điểm dừng hợp lý về chi phí trên mỗi phép đo. Xem thêm 6 ứng dụng thực tế của N9000B, đánh giá chi tiết N9010B EXA và danh mục thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Máy phân tích tín hiệu Keysight N9000B có dải tần bao nhiêu?
N9000B CXA hoạt động từ 9 kHz đến 26,5 GHz, với bốn mốc tùy chọn trần tần số là 3,0 GHz, 7,5 GHz, 13,6 GHz và 26,5 GHz. Băng phân tích tiêu chuẩn là 10 MHz và nâng lên tối đa 25 MHz theo tùy chọn. Máy có DANL −163 dBm và nhiễu pha −110 dBc/Hz tại 1 GHz với độ lệch 10 kHz.
Nên chọn N9000B CXA hay N9010B EXA?
Hãy quyết định theo hai ràng buộc cứng. Nếu tần số cần đo vượt 26,5 GHz hoặc tín hiệu cần giải điều chế rộng hơn 25 MHz, bắt buộc chọn N9010B EXA với dải 10 Hz đến 44 GHz và băng phân tích tới 40 MHz. Nếu công việc nằm dưới hai ngưỡng đó, N9000B CXA đáp ứng đủ với chi phí thấp hơn.
