Khi mua một cảm biến đếm hạt cố định lớp 0,1 CFM để lắp hàng chục điểm, phần lớn bảng so sánh dừng lại ở hai dòng: cỡ hạt nhỏ nhất và số kênh. Hai dòng đó gần như giống nhau ở mọi hãng. Ba dòng thực sự phân hoá chất lượng dữ liệu 24/7 lại nằm sâu hơn trong bảng thông số và thường bị đọc lướt: số đếm nền cùng cửa sổ thời gian dùng để tính nó, giới hạn nồng độ tại 10% trùng hạt, và cách cấp nguồn hút cùng nguồn điện. Bài viết đọc kỹ ba dòng đó trên năm model từ ba nhà sản xuất, chỉ dùng số liệu công bố kiểm chứng được.
- Lớp 0,1 CFM là lớp nào và dùng ở đâu
- Dòng 1: số đếm nền và cái bẫy cửa sổ thời gian
- Dòng 2: giới hạn nồng độ tại 10% trùng hạt
- Dòng 3: nguồn hút và nguồn điện
- Bảng đối chiếu năm model
- Hiệu suất đếm: vì sao hai cách ghi không so được với nhau
- Chọn theo tình huống
- Năm lỗi khi đọc bảng thông số
- Câu hỏi thường gặp
Lớp 0,1 CFM là lớp nào và dùng ở đâu
Lưu lượng 0,1 CFM tương đương 2,83 lít mỗi phút. Đây là lớp lưu lượng thấp nhất còn được dùng phổ biến cho giám sát liên tục, và nó tồn tại vì một lý do kinh tế rất cụ thể: khi cần đặt hai mươi tới một trăm điểm giám sát trong một nhà máy, chi phí cho mỗi điểm quyết định quy mô khả thi của cả chương trình.
Đổi lại, lớp này có một ràng buộc vật lý không tránh được. Với cùng một thể tích mẫu, cảm biến 2,83 LPM cần thời gian gấp khoảng mười lần cảm biến 28,3 LPM. Điều đó không thành vấn đề với giám sát liên tục — nơi cảm biến chạy suốt ngày đêm và thời gian không phải tài nguyên khan hiếm — nhưng nó khiến lớp 0,1 CFM không phải lựa chọn tốt cho công việc phân loại phòng, nơi tổng thời gian đo là ràng buộc chính. Cách tính thời gian và thể tích mẫu cho phân loại được trình bày riêng trong bài về kế hoạch lấy mẫu phân loại phòng sạch ISO 14644-1.
Vì vậy khi so sánh trong bài này, tiêu chí không phải “máy nào đo nhanh hơn” mà là “cảm biến nào cho chuỗi dữ liệu liên tục đáng tin hơn khi chạy nhiều năm ở nhiều chục điểm”.

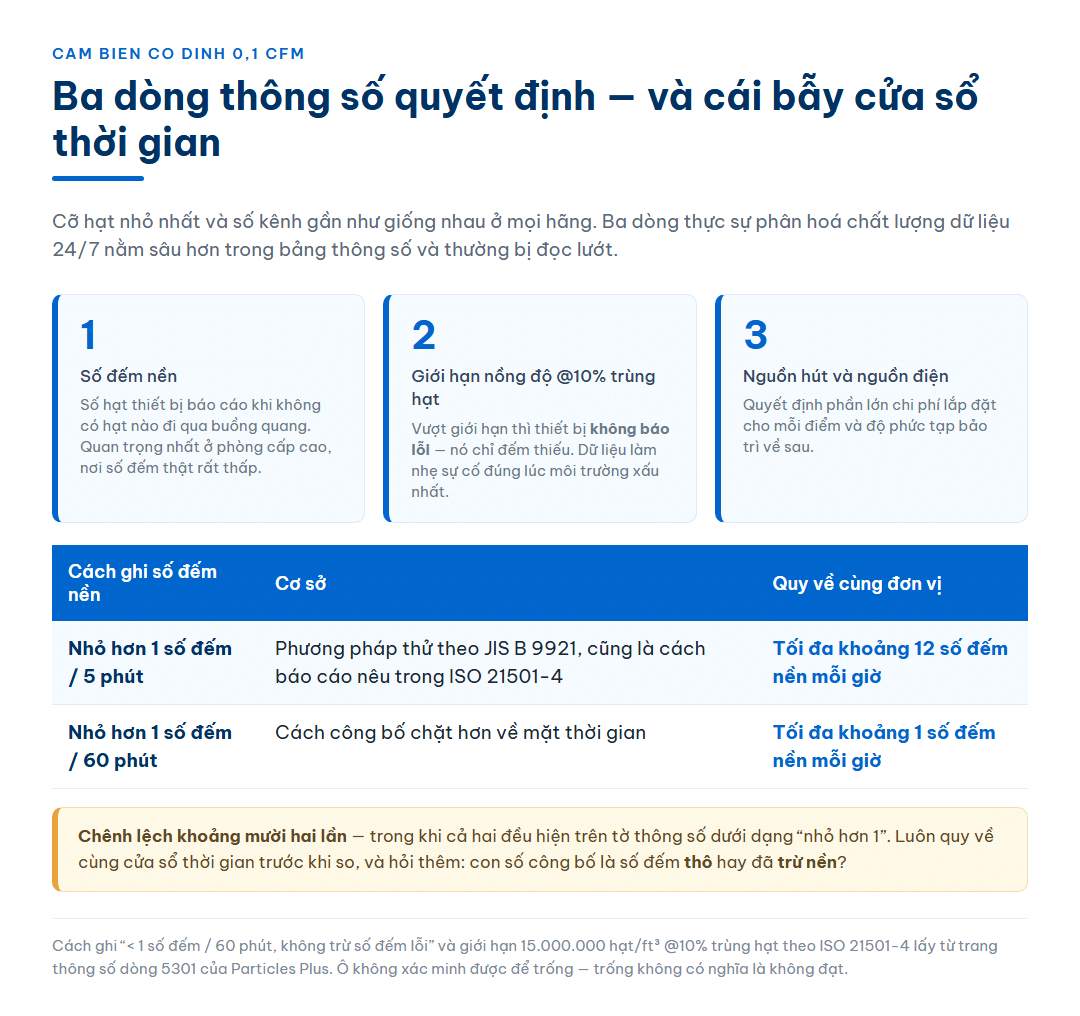

Dòng 1: số đếm nền và cái bẫy cửa sổ thời gian
Số đếm nền — thường ghi là zero count hoặc false count — là số hạt mà thiết bị báo cáo khi thực tế không có hạt nào đi qua buồng quang. Nó sinh ra từ nhiễu điện tử, ánh sáng lạc và phản xạ bên trong. Với giám sát liên tục ở phòng sạch cấp cao, nơi số đếm thật rất thấp, số đếm nền có thể chiếm tỷ trọng đáng kể trong con số hiển thị.
Cái bẫy nằm ở chỗ các hãng không dùng chung một cửa sổ thời gian khi công bố chỉ số này. Hai cách ghi phổ biến:
| Cách ghi | Cơ sở | Ý nghĩa khi quy về cùng đơn vị |
|---|---|---|
| Nhỏ hơn 1 số đếm trong 5 phút | Phương pháp thử theo JIS B 9921, cũng là cách báo cáo được nêu trong ISO 21501-4 | Tối đa khoảng 12 số đếm nền trong một giờ |
| Nhỏ hơn 1 số đếm trong 60 phút | Cách công bố chặt hơn về mặt thời gian | Tối đa khoảng 1 số đếm nền trong một giờ |
Chênh lệch giữa hai cách ghi là khoảng mười hai lần, trong khi cả hai đều hiển thị trên tờ thông số dưới dạng con số “nhỏ hơn 1”. Người mua đọc lướt sẽ kết luận hai thiết bị tương đương. Với phòng cấp A hoặc ISO Class 5 trở lên, nơi giới hạn tính bằng vài hạt mỗi mét khối, khác biệt này ảnh hưởng trực tiếp tới tần suất báo động giả.
Trong dữ liệu công bố mà bài viết đối chiếu được, Particles Plus ghi cho dòng 5301 mức nhỏ hơn 1 số đếm trong 60 phút, tương đương nhỏ hơn 1 hạt trong 6 ft³, kèm ghi chú không trừ số đếm lỗi — nghĩa là con số công bố là số đếm thô, không có bước hiệu chỉnh nào làm đẹp kết quả. Ghi chú này quan trọng không kém con số, vì một số phương pháp cho phép trừ nền trước khi báo cáo.
Với các model còn lại trong bảng đối chiếu, tài liệu công khai truy cập được không nêu chỉ số này ở dạng có thể trích dẫn, nên ô tương ứng để trống. Ô trống nghĩa là chưa xác minh được từ nguồn công khai, không có nghĩa là thiết bị không đạt. Đây là thông tin nên yêu cầu trực tiếp từ nhà cung cấp kèm phương pháp thử, chứ không nên suy đoán.
Techmaster đối chiếu thông số theo đúng phương pháp thử, tư vấn lớp lưu lượng và kiến trúc hạ tầng phù hợp, cung cấp thiết bị PMS kèm hiệu chuẩn tại phòng thí nghiệm ISO/IEC 17025. Liên hệ tại techmaster.com.vn.
Dòng 2: giới hạn nồng độ tại 10% trùng hạt
Trùng hạt xảy ra khi hai hạt trở lên cùng có mặt trong vùng chiếu sáng tại một thời điểm và bị đếm thành một. Hệ quả là thiết bị đếm thiếu, và mức đếm thiếu tăng theo nồng độ. Giới hạn nồng độ tại 10% trùng hạt là nồng độ mà tại đó sai số do hiện tượng này đạt 10%.
Với cảm biến lớp 0,1 CFM, dòng thông số này quan trọng hơn nhiều so với cảm biến dùng trong phòng cấp cao, vì lớp lưu lượng thấp thường được đem lắp ở những nơi ít sạch hơn: phòng cấp D, hành lang, khu vực đóng gói thứ cấp, khu vực nhập vật tư. Đó chính là những nơi nồng độ hạt có thể tiến gần giới hạn khi có sự kiện — mở cửa lớn, thi công lân cận, hỏng lọc.
Điều dễ hiểu sai: khi vượt giới hạn trùng hạt, thiết bị không báo lỗi. Nó vẫn cho ra một con số trông bình thường, chỉ là con số đó thấp hơn thực tế. Nghĩa là đúng vào lúc môi trường xấu nhất, dữ liệu lại có xu hướng làm nhẹ mức độ sự cố. Đây là lý do một cảm biến có giới hạn nồng độ cao hơn mang lại giá trị thực tế ở các khu vực bẩn hơn, dù ở điều kiện bình thường hai thiết bị cho kết quả như nhau.
Particles Plus công bố cho dòng 5301 mức 15.000.000 hạt/ft³ tại 10% trùng hạt theo ISO 21501-4, và ghi thêm 30.000.000 hạt/ft³ theo kết quả thử nghiệm và thẩm định nội bộ của hãng. Hai con số này khác nhau vì hai cơ sở khác nhau; khi so sánh giữa các hãng chỉ nên dùng con số gắn với tiêu chuẩn.

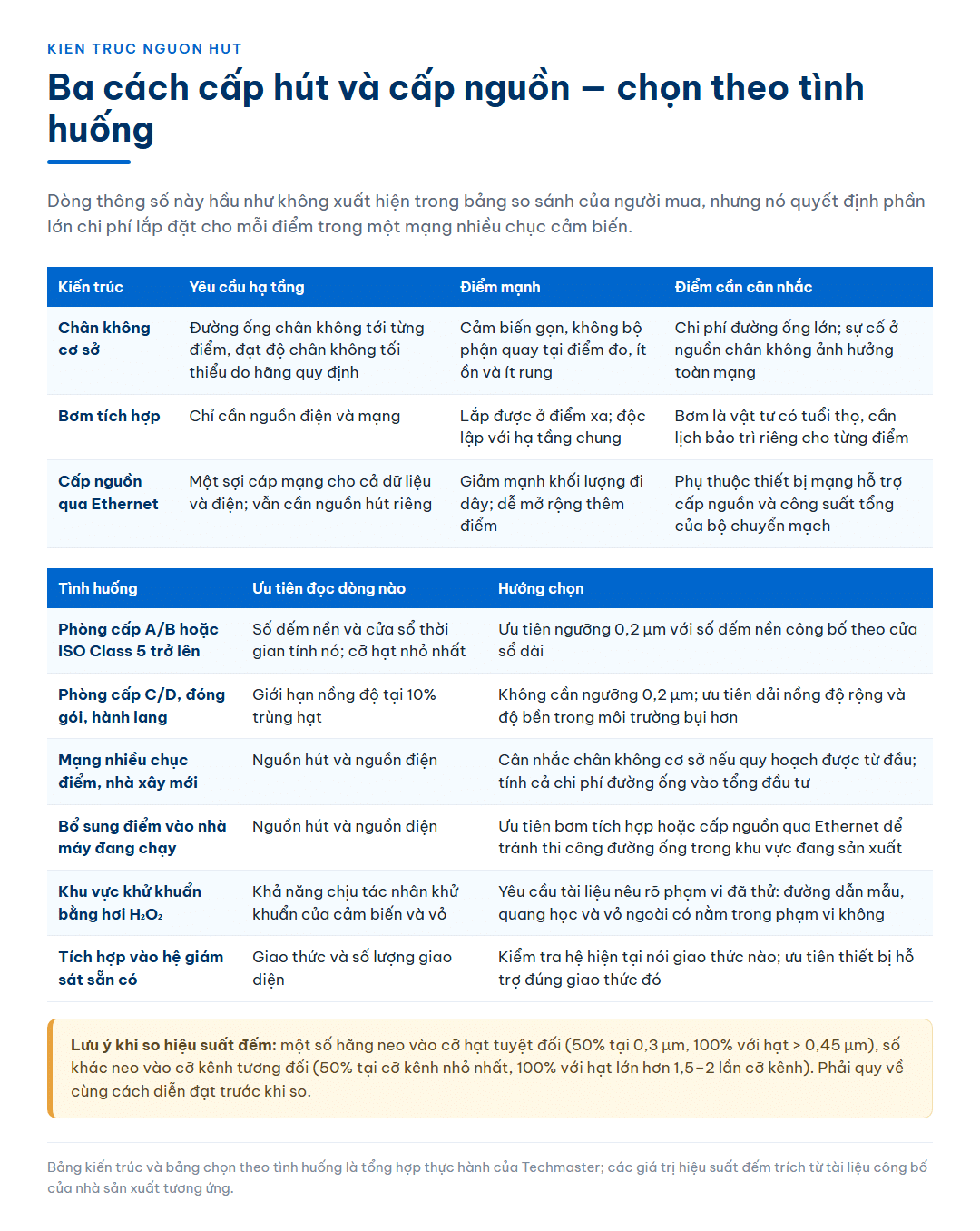

Dòng 3: nguồn hút và nguồn điện
Dòng thông số này hầu như không xuất hiện trong bảng so sánh của người mua, nhưng nó quyết định phần lớn chi phí lắp đặt cho mỗi điểm và cả độ phức tạp của việc bảo trì về sau.
Cảm biến cố định lớp 0,1 CFM chia thành ba kiến trúc:
| Kiến trúc | Yêu cầu hạ tầng | Điểm mạnh | Điểm cần cân nhắc |
|---|---|---|---|

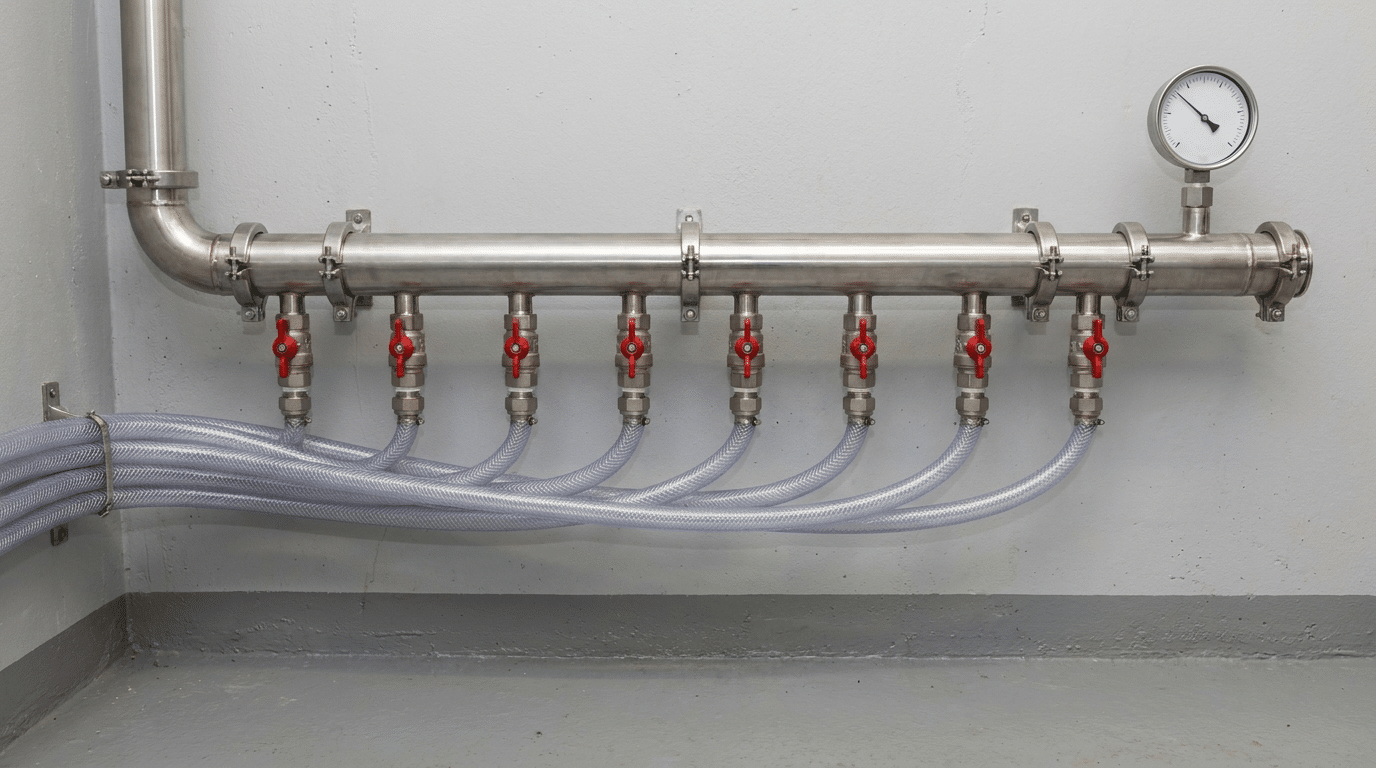

| Dùng chân không cơ sở | Hệ đường ống chân không tới từng điểm, đạt độ chân không tối thiểu do hãng quy định | Cảm biến gọn, không có bộ phận quay tại điểm đo, ít tiếng ồn và ít rung | Chi phí đường ống lớn; một sự cố ở nguồn chân không ảnh hưởng toàn bộ mạng cảm biến |
| Bơm tích hợp trong cảm biến | Chỉ cần nguồn điện và mạng | Lắp được ở điểm xa; độc lập với hạ tầng chung | Bơm là vật tư có tuổi thọ, cần lịch bảo trì riêng cho từng điểm |
| Cấp nguồn qua Ethernet | Một sợi cáp mạng cho cả dữ liệu và điện; vẫn cần nguồn hút riêng | Giảm mạnh khối lượng đi dây; dễ mở rộng thêm điểm | Phụ thuộc vào thiết bị mạng có hỗ trợ cấp nguồn và vào công suất tổng của bộ chuyển mạch |
Trong tài liệu công khai, Particles Plus ghi rõ dòng 5301 cần nguồn chân không ngoài lớn hơn 38,1 cm Hg và dùng nguồn điện 110–240 VAC 50/60 Hz. Lighthouse giới thiệu dòng ApexR ở cấu hình có cấp nguồn qua Ethernet. Dòng Airnet II của PMS thuộc nhóm cảm biến từ xa dùng chân không cơ sở, trong khi cảm biến đếm hạt từ xa PMS IsoAir Pro-E đại diện cho nhóm có bơm chân không tích hợp — tuy ở lớp lưu lượng 1,0 CFM chứ không phải 0,1 CFM. Việc chọn giữa ba kiến trúc này được phân tích chi tiết trong bài về hạ tầng cảm biến đếm hạt cố định: vacuum trung tâm, bơm tích hợp hay cấp nguồn qua Ethernet.
Bảng đối chiếu năm model
Bảng dưới đây chỉ ghi những giá trị trích được từ tài liệu công khai của nhà sản xuất hoặc trang thông số sản phẩm. Ô trống là ô chưa xác minh được, không phải ô không đạt. Bảng không xếp hạng thiết bị: mỗi model được thiết kế cho một tập ràng buộc khác nhau.
| Thông số | PMS Airnet II 201-4 | PMS Airnet II 301-4 | Particles Plus 5301 | Lighthouse ApexR02 | Lighthouse ApexR03 |
|---|---|---|---|---|---|
| Dải cỡ hạt | 0,2 – 5,0 µm | 0,3 – 5,0 µm | 0,3 – 25,0 µm | 0,2 – 2 µm | 0,3 – 2 µm |
| Số kênh | 4 kênh | 4 kênh | 6 kênh chọn được, hiệu chuẩn tại 0,3 / 0,5 / 1,0 / 2,5 / 5,0 / 10,0 µm | ||
| Lưu lượng | 0,1 CFM (2,8 LPM) | 0,1 CFM (2,8 LPM) | 0,1 CFM (2,83 LPM) | 0,1 CFM | 0,1 CFM |
| Số đếm nền | < 1 số đếm / 60 phút; không trừ số đếm lỗi | ||||
| Giới hạn nồng độ @10% trùng hạt | 15.000.000 hạt/ft³ theo ISO 21501-4 | ||||
| Hiệu suất đếm | 50% @ 0,3 µm; 100% với hạt > 0,45 µm theo JIS | 50% tại cỡ kênh nhỏ nhất; 100% với hạt lớn hơn 1,5–2 lần cỡ kênh | 50% tại cỡ kênh nhỏ nhất; 100% với hạt lớn hơn 1,5–2 lần cỡ kênh | ||
| Nguồn sáng | Laser diode tuổi thọ cao | Laser diode tuổi thọ cao | Laser diode tuổi thọ cao | ||
| Chuẩn tham chiếu | ISO 21501-4 · ISO 14644-1 · EU GMP Annex 1 | ISO 21501-4 · ISO 14644-1 · EU GMP Annex 1 | ISO 21501-4 và JIS B9921; truy xuất NIST | ||
| Giao tiếp | Ethernet · MODBUS TCP | Ethernet · MODBUS TCP | MODBUS TCP có dây; tuỳ chọn MODBUS TCP qua WiFi và MODBUS RTU hoặc ASCII qua RS-485 / RS-232 | Ethernet RJ45 Cat6 | Ethernet RJ45 Cat6 |
| Nguồn hút | Chân không cơ sở | Chân không cơ sở | Chân không ngoài > 38,1 cm Hg | ||
| Nguồn điện | 110 – 240 VAC 50/60 Hz | Cấu hình cấp nguồn qua Ethernet | Cấu hình cấp nguồn qua Ethernet | ||
| Bộ nhớ tại chỗ | 3.000 bản ghi | 3.000 bản ghi | |||
| Kích thước · khối lượng | 13,3 × 5,8 × 22,6 cm · 1,18 kg | ||||
| Điều kiện môi trường | 5 – 40 °C; 20 – 95% RH không ngưng tụ | ||||
| Ghi chú khác | Tích hợp Facility Net / FacilityPro | Tích hợp Facility Net / FacilityPro | Cảm biến và vỏ tương thích hơi H₂O₂; tự chẩn đoán; đèn trạng thái và báo động | Cảm biến và vỏ tương thích hơi H₂O₂; tự chẩn đoán; vỏ thép không gỉ 304 |
Nguồn số liệu: cột PMS lấy từ bảng thông số trên trang sản phẩm phân phối tại Việt Nam; cột Particles Plus lấy từ trang thông số dòng 5301 của nhà sản xuất; cột Lighthouse lấy từ trang giới thiệu dòng ApexR của nhà sản xuất, bổ sung một số mục từ trang thông số của nhà phân phối. Số liệu có thể thay đổi theo phiên bản tài liệu; trước khi quyết định mua nên yêu cầu tờ thông số hiện hành kèm phương pháp thử.
Hiệu suất đếm: vì sao hai cách ghi không so được với nhau
Dòng hiệu suất đếm trong bảng minh hoạ một vấn đề khác của việc đọc thông số: hai hãng có thể cùng tuân thủ một tiêu chuẩn nhưng mô tả theo hai cách khiến người đọc không so sánh trực tiếp được.
Cách thứ nhất neo vào một cỡ hạt tuyệt đối: hiệu suất 50% tại 0,3 µm và đạt 100% với hạt lớn hơn 0,45 µm. Cách thứ hai neo vào cỡ kênh tương đối: 50% tại cỡ kênh nhỏ nhất và 100% với hạt lớn hơn khoảng 1,5 đến 2 lần cỡ kênh đó. Với một thiết bị có kênh nhỏ nhất là 0,3 µm, cách thứ hai ngụ ý đạt 100% ở khoảng 0,45 tới 0,6 µm — có thể trùng hoặc rộng hơn cách thứ nhất tuỳ hệ số áp dụng.
Điều này không nói lên hãng nào tốt hơn. Nó nói rằng khi so hai thiết bị, cần quy về cùng một cách diễn đạt trước, và khi nghi ngờ thì hỏi thẳng: ở cỡ hạt cụ thể nào thì hiệu suất đạt 100%, và số đó được xác định theo phương pháp nào. Trong hồ sơ thẩm định, câu trả lời cho hai câu hỏi này quan trọng hơn dòng quảng cáo về độ nhạy.
Chọn theo tình huống
| Tình huống | Ưu tiên đọc dòng nào | Gợi ý hướng chọn |
|---|---|---|
| Phòng cấp A/B hoặc ISO Class 5 trở lên, giám sát liên tục | Số đếm nền và cửa sổ thời gian tính nó; cỡ hạt nhỏ nhất | Ưu tiên cảm biến ngưỡng 0,2 µm với số đếm nền công bố theo cửa sổ dài; ở nhóm PMS là cảm biến đếm hạt PMS Airnet II 201-4 |
| Phòng cấp C/D, khu vực đóng gói, hành lang | Giới hạn nồng độ tại 10% trùng hạt | Không cần ngưỡng 0,2 µm; ưu tiên dải nồng độ rộng và độ bền của cảm biến trong môi trường bụi hơn |
| Mạng nhiều chục điểm trong nhà xây mới | Nguồn hút và nguồn điện | Cân nhắc kiến trúc chân không cơ sở nếu quy hoạch được từ đầu; tính cả chi phí đường ống vào tổng đầu tư |
| Bổ sung điểm vào nhà máy đang chạy | Nguồn hút và nguồn điện | Ưu tiên cảm biến có bơm tích hợp hoặc cấp nguồn qua Ethernet để tránh thi công đường ống trong khu vực đang sản xuất |
| Khu vực có khử khuẩn bằng hơi H₂O₂ | Khả năng chịu tác nhân khử khuẩn của cảm biến và vỏ | Yêu cầu tài liệu nêu rõ phạm vi đã thử: đường dẫn mẫu, quang học và vỏ ngoài có nằm trong phạm vi không |
| Cần tích hợp vào hệ giám sát sẵn có | Giao thức và số lượng giao diện | Kiểm tra hệ hiện tại nói giao thức nào; ưu tiên thiết bị hỗ trợ đúng giao thức đó thay vì phải chèn thêm bộ chuyển đổi |

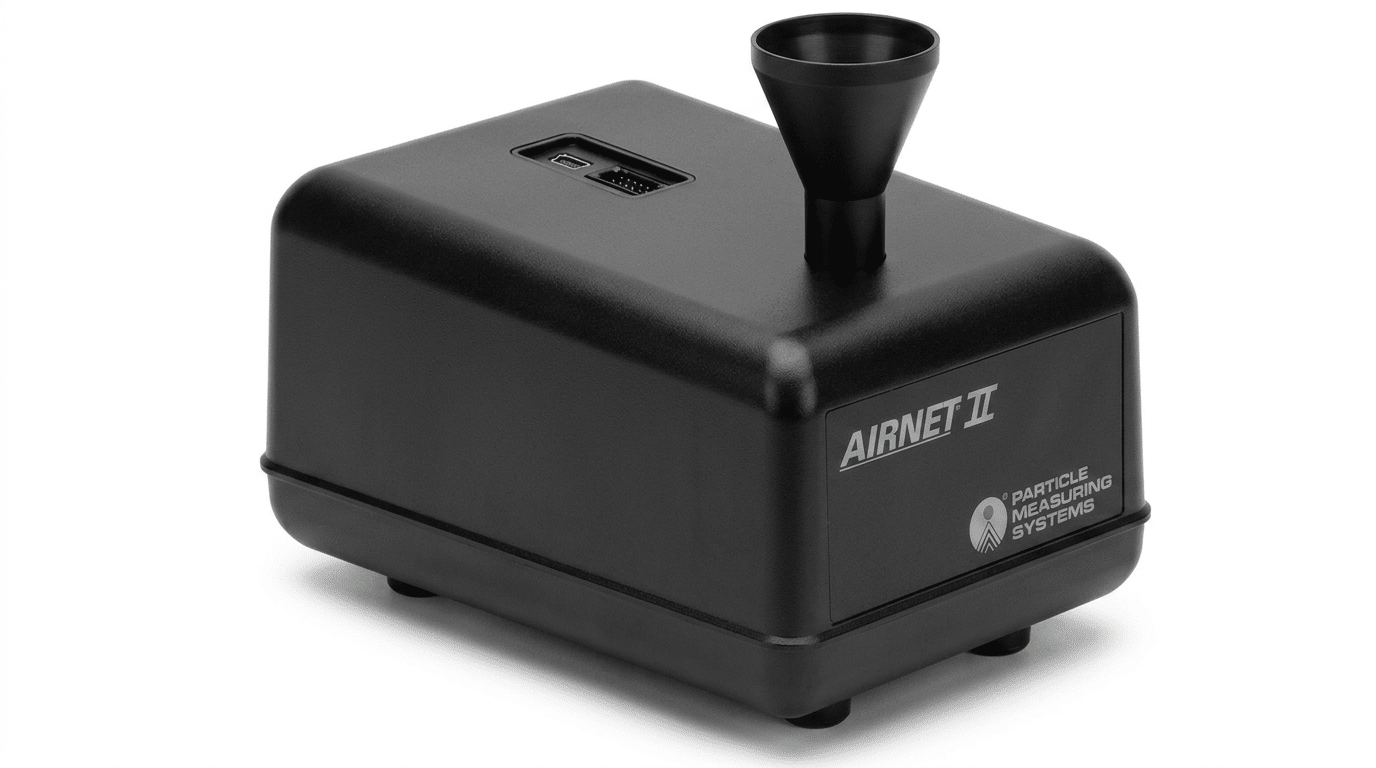

Với nhóm cảm biến của PMS, khi chưa cần ngưỡng 0,2 µm thì cảm biến đếm hạt PMS Airnet II 301-4 là cấu hình phổ biến hơn cho phòng cấp C và D, vì hai cỡ hạt cần chứng minh ở các cấp này đều nằm trong dải đo của nó.
Năm lỗi khi đọc bảng thông số
Lỗi 1 — So hai chỉ số số đếm nền mà không quy về cùng cửa sổ thời gian. Đây là lỗi tốn kém nhất vì nó dẫn tới lựa chọn sai ở đúng nhóm phòng cấp cao, nơi giá trị của một số đếm nền là lớn nhất.
Lỗi 2 — Bỏ qua ghi chú về việc có trừ nền hay không. Một con số đẹp sau khi trừ nền không tương đương với cùng con số đó ở dạng thô. Ghi chú này thường nằm ở cuối dòng, in nhỏ.
Lỗi 3 — Coi giới hạn nồng độ là chỉ số kỹ thuật không liên quan tới vận hành. Nó liên quan trực tiếp: vượt giới hạn nghĩa là dữ liệu thấp hơn thực tế đúng vào lúc cần chính xác nhất.
Lỗi 4 — Dùng con số theo thử nghiệm nội bộ của hãng để so với con số theo tiêu chuẩn của hãng khác. Hai cơ sở khác nhau cho hai con số khác nhau ở cùng một thiết bị; so chéo cơ sở là so sai.
Lỗi 5 — Quyết định trước rồi mới đọc thông số. Biểu hiện là bảng so sánh chỉ có những dòng mà thiết bị đã chọn nổi trội. Cách phòng tránh đơn giản: chốt danh sách dòng cần so trước khi nhận tài liệu từ nhà cung cấp.
Câu hỏi thường gặp
Số đếm nền nhỏ hơn 1 trong 5 phút và nhỏ hơn 1 trong 60 phút khác nhau nhiều không?
Khác khoảng mười hai lần khi quy về cùng đơn vị thời gian, dù trên tờ thông số cả hai đều hiện ra dưới dạng “nhỏ hơn 1”. Mức 1 số đếm trong 5 phút là cơ sở của phương pháp thử theo JIS B 9921, cũng là cách báo cáo được nêu trong ISO 21501-4. Khi so sánh, luôn quy hai con số về cùng cửa sổ thời gian trước, và hỏi thêm liệu con số công bố là số đếm thô hay đã trừ nền.
Cảm biến 0,1 CFM có dùng để phân loại phòng theo ISO 14644-1 được không?
Về nguyên tắc là được nếu thiết bị đáp ứng ISO 21501-4 và có chứng chỉ hiệu chuẩn hợp lệ. Ràng buộc thực tế là thời gian: cùng một thể tích mẫu, lớp 2,83 LPM cần thời gian gấp khoảng mười lần lớp 28,3 LPM. Với phòng nhiều điểm, tổng thời gian đo trở thành yếu tố quyết định, nên phân loại thường dùng máy lưu lượng cao còn lớp 0,1 CFM dành cho giám sát liên tục.
Vượt giới hạn nồng độ thì thiết bị có báo lỗi không?
Thông thường là không. Thiết bị vẫn cho ra một giá trị, chỉ là giá trị đó thấp hơn nồng độ thật do hiện tượng trùng hạt. Đây là lý do cần biết trước giới hạn của thiết bị và đối chiếu với nồng độ có thể xuất hiện ở vị trí lắp trong tình huống xấu nhất, chứ không chỉ ở điều kiện bình thường.
Cấp nguồn qua Ethernet có làm giảm độ tin cậy không?
Không phải bản thân cách cấp nguồn, mà là điểm tập trung rủi ro. Khi nhiều cảm biến lấy điện từ cùng một bộ chuyển mạch, sự cố của bộ chuyển mạch đó làm mất đồng thời nhiều điểm giám sát. Cách xử lý thông thường là cấp nguồn dự phòng cho thiết bị mạng và phân bố các điểm quan trọng sang nhiều bộ chuyển mạch khác nhau, thay vì loại bỏ phương án này.
Vì sao nhiều ô trong bảng đối chiếu để trống?
Vì bài viết chỉ ghi những giá trị trích được từ tài liệu công khai của nhà sản xuất hoặc trang thông số sản phẩm. Nhiều chỉ số như số đếm nền hay giới hạn nồng độ chỉ xuất hiện trong tờ thông số kỹ thuật đầy đủ, vốn thường phát hành qua kênh bán hàng. Ô trống là dấu hiệu cần hỏi nhà cung cấp, không phải kết luận về thiết bị.
