Khi lên phương án lắp đặt hệ giám sát hạt phòng sạch liên tục, câu hỏi đầu tiên thường là “chọn model nào”. Tuy nhiên, trên công trường, thứ quyết định tiến độ và chi phí lại là ba đường hạ tầng vào từng điểm đo. Đó là đường hút chân không, đường điện và đường mạng. Để giải quyết bài toán này, các dòng cảm biến đếm hạt cố định của PMS cung cấp ba kiến trúc riêng biệt. Cụ thể, dòng cảm biến đếm hạt Airnet II dùng vacuum trung tâm sẽ tối ưu không gian. Trong khi đó, dòng PMS IsoAir Pro-E cấp nguồn PoE và IsoAir Pro-Plus dùng blower tích hợp lại giải quyết tình huống thiếu hạ tầng điện. Bài viết này sẽ đối chiếu các kiến trúc trên theo góc nhìn thi công và vận hành.
Nội dung chính
- Bắt đầu từ hạ tầng, không phải từ model
- Bảng đối chiếu ba kiến trúc cảm biến cố định
- Nguồn hút: Airnet II dùng vacuum hay blower tích hợp
- Nguồn điện: Công nghệ PoE thay đổi thi công thế nào
- Đường truyền và chuyện mất kết nối mạng
- Vỏ máy cảm biến, vệ sinh và khử trùng VHP
- Khung quyết định lắp đặt theo tình huống
- Nguồn tham chiếu
Bắt đầu từ hạ tầng khi chọn cảm biến đếm hạt cố định
Một cảm biến đếm hạt cố định chỉ chạy được khi đáp ứng đủ ba yếu tố tại điểm lắp. Thứ nhất là cách tạo dòng khí qua buồng đo. Thứ hai là nguồn điện. Cuối cùng là đường dữ liệu truyền về phần mềm giám sát.
Ở phòng sạch xây mới, bạn có thể thiết kế cả ba yếu tố này từ đầu. Tuy nhiên, ở các nhà máy đang chạy, quá trình này phức tạp hơn nhiều. Mỗi đường dây thêm vào là một lần phải khoan tường. Đồng thời, bạn phải xin dừng khu vực và làm lại chứng nhận cục bộ.

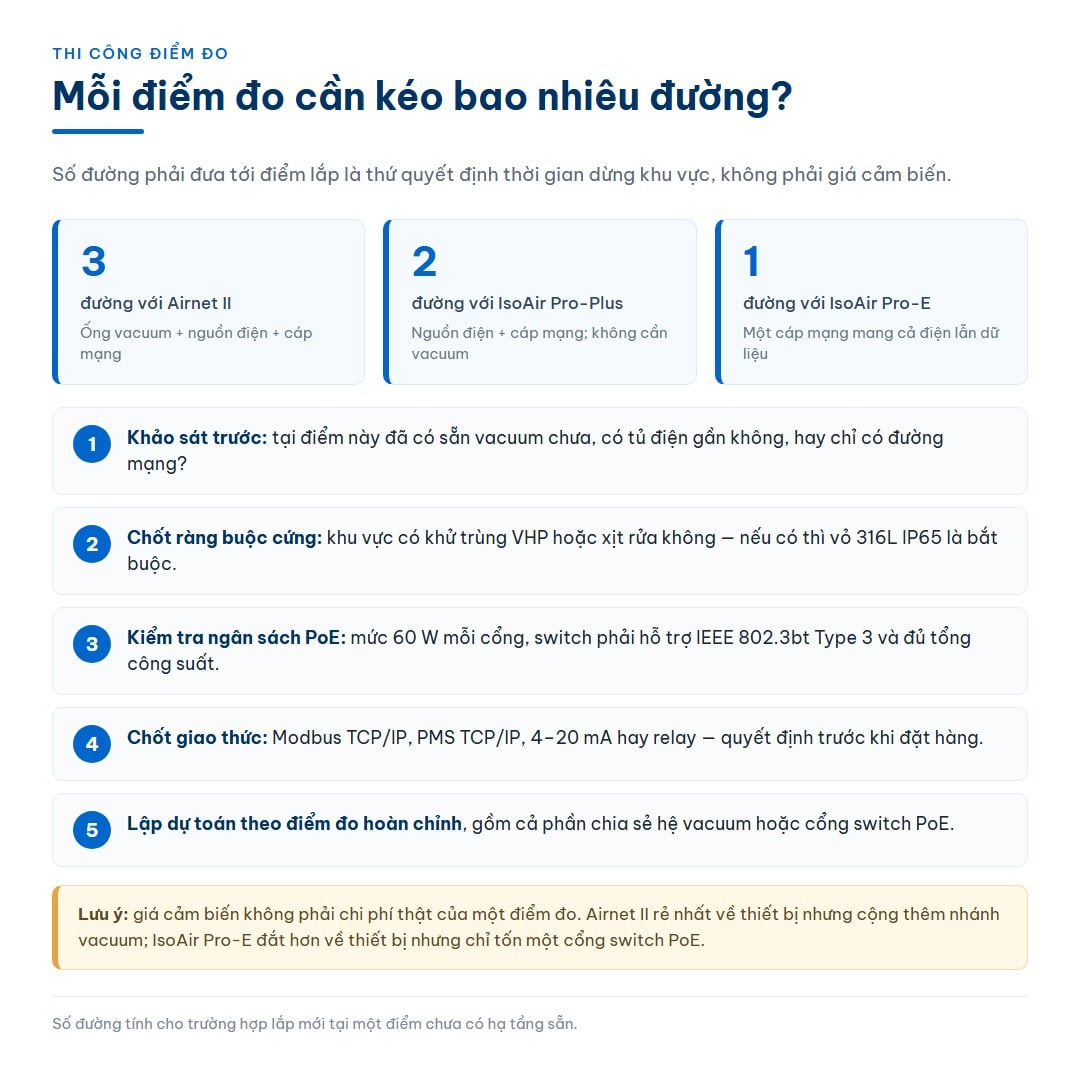

Vì vậy, thứ tự đặt câu hỏi khi lắp đặt hệ giám sát hạt phòng sạch cần đảo lại. Bạn phải hỏi tại điểm này đã có hạ tầng gì? Có sẵn hệ vacuum trung tâm không? Tủ điện có gần đó không, hay chỉ có đường mạng? Điểm đo có nằm trong khu vực khử trùng bằng hơi hydro peroxide không? Sau khi trả lời xong ba câu hỏi đó, danh sách model sẽ tự thu hẹp lại. Phần việc còn lại chỉ là chọn dải kênh cho đúng cấp sạch.

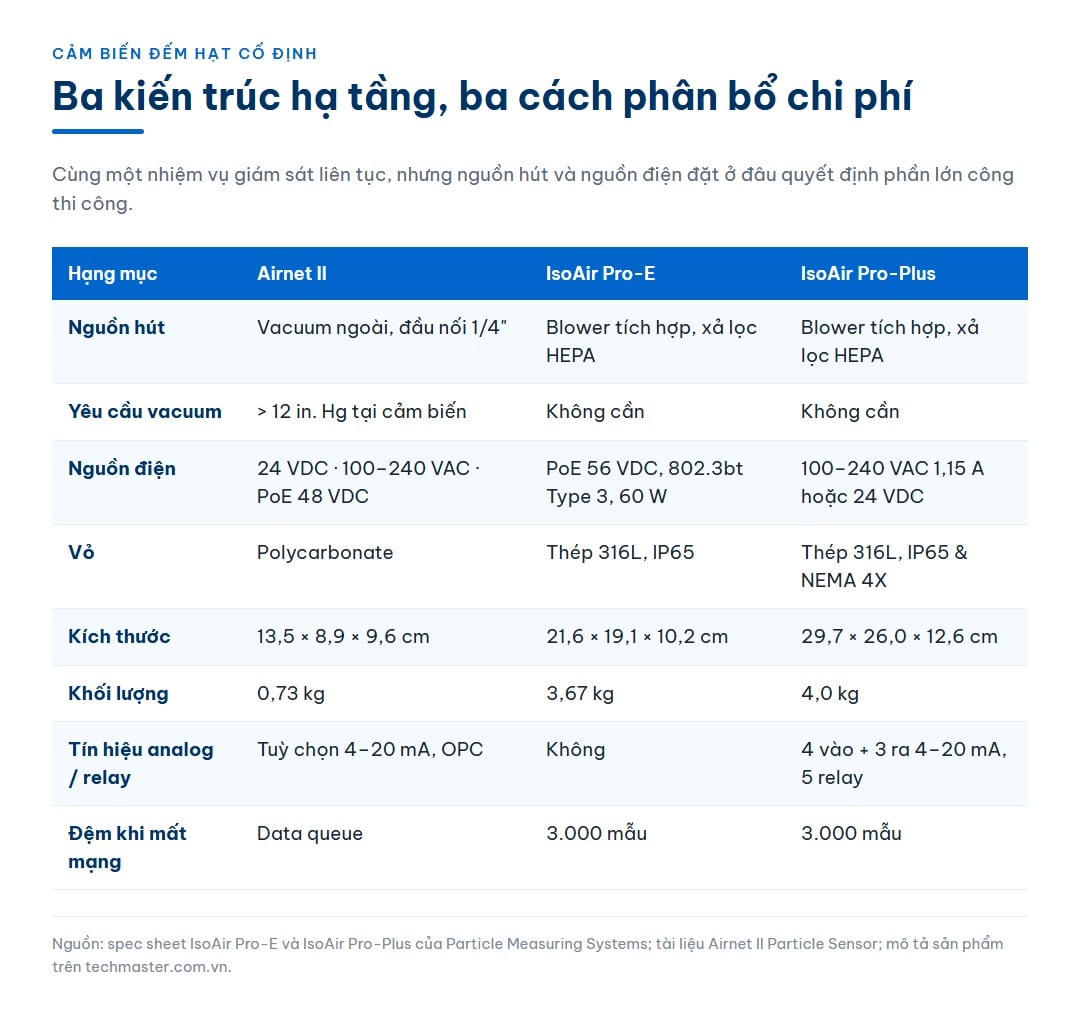

Bảng đối chiếu ba kiến trúc cảm biến cố định
Bảng dưới đây được lấy từ tài liệu công bố của hãng Particle Measuring Systems. Số liệu bám sát các mô tả sản phẩm hiện có trên hệ thống Techmaster.
| Hạng mục | Airnet II | IsoAir Pro-E | IsoAir Pro-Plus |
|---|---|---|---|
Nguồn hút |
Vacuum ngoài, đầu nối 1/4″ | Blower tích hợp, xả qua lọc HEPA | Blower tích hợp, xả qua lọc HEPA |
Yêu cầu vacuum |
> 12 in. Hg tại cảm biến | Không cần | Không cần |
Lưu lượng |
0,1 CFM (2,8 LPM) hoặc 1,0 CFM (28 LPM) tuỳ model | 1,0 CFM ± 5% (28,3 LPM) | 1,0 CFM ± 5% (28,3 LPM) |
Số kênh |
2 hoặc 4 kênh cố định theo model | 2 – 8 kênh chọn được, 0,3 – 25,0 µm | 2 – 8 kênh chọn được, 0,3 – 25,0 µm |
Nguồn điện |
24 VDC (0,5 A); tuỳ chọn 100 – 240 VAC; hoặc PoE 48 VDC qua router PoE | PoE 56 VDC, IEEE 802.3bt Type 3, mức 60 W | 100 – 240 VAC 50/60 Hz 1,15 A hoặc 24 VDC ± 10% |
Truyền thông |
Ethernet CAT5; tuỳ chọn 4–20 mA, OPC | Modbus TCP/IP; tuỳ chọn PMS TCP/IP | Modbus TCP/IP; tuỳ chọn PMS TCP/IP, 4 đầu vào và 3 đầu ra 4–20 mA, 5 relay bán dẫn, WiFi |
Vỏ |
Polycarbonate | Thép không gỉ 316L, IP65 | Thép không gỉ 316L, IP65 và NEMA 4X |
Kích thước |
13,5 × 8,9 × 9,6 cm | 21,6 × 19,1 × 10,2 cm | 29,7 × 26,0 × 12,6 cm |
Khối lượng |
0,73 kg | 3,67 kg | 4,0 kg |
Đệm dữ liệu khi mất mạng |
Data queue | 3.000 mẫu | 3.000 mẫu |
Ba cột trong bảng không đại diện cho ba mức chất lượng xếp từ thấp lên cao. Thực tế, chúng là ba cách phân bổ khối lượng hạ tầng khác nhau.
Cụ thể, dòng PMS Airnet II 201-4 đẩy phần bơm ra hệ trung tâm để thiết bị nhẹ và nhỏ nhất. Trái lại, dòng PMS IsoAir Pro-E gom bơm vào máy và tích hợp nguồn điện vào dây mạng. Trong khi đó, dòng PMS IsoAir Pro-Plus cũng gom bơm vào máy nhưng giữ nguồn điện riêng. Đổi lại, phiên bản này cung cấp dải tuỳ chọn tín hiệu giao tiếp rộng nhất.
Nguồn hút của máy đếm hạt: Vacuum trung tâm vs. Blower tích hợp

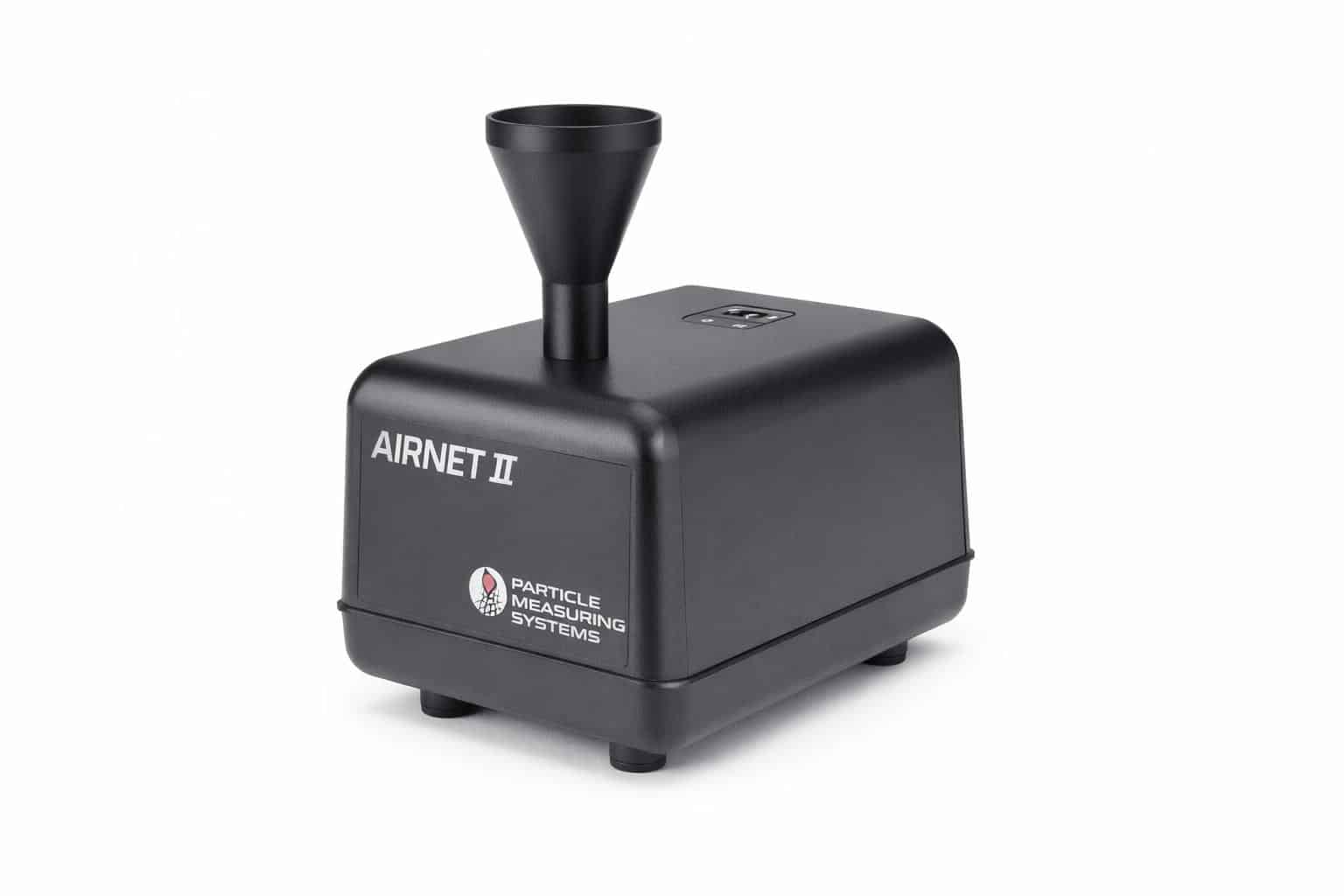

1. Cảm biến Airnet II (Sử dụng Vacuum trung tâm)
Tận dụng hệ thống chân không trung tâm giúp thân máy Airnet II tối giản và siêu nhẹ (chỉ 0,73 kg, nhỏ hơn hộp giấy ăn), lý tưởng cho các vị trí chật hẹp. Tuy nhiên, kiến trúc này có 3 nhược điểm cốt lõi:
-
Hao hụt áp suất: Lực hút tại chính cảm biến phải đạt chuẩn (> 12 in. Hg), rất dễ bị hụt trên các đường ống dài.
-
Rủi ro bóp nghẹt hệ thống: Bơm trung tâm là điểm hỏng hóc chung; bơm dừng đồng nghĩa toàn bộ mạng lưới tê liệt.
-
Vận hành phức tạp: Mỗi khi lắp thêm điểm mới, phải tính toán lại cân bằng lưu lượng cho toàn nhánh.
Cơ chế an toàn: Tính năng Dynamic Flow Sensing sẽ cảnh báo khi lưu lượng lệch 15% và tự động ngắt laser, ngăn thiết bị trả về số liệu sai do tụt áp.
2. Dòng IsoAir Pro (Tích hợp Blower)
IsoAir Pro mang sẵn quạt hút (blower) bên trong và xả khí ra qua màng lọc HEPA. Kiến trúc này lật ngược hoàn toàn bài toán của hệ vacuum:
-
Ưu điểm: Các điểm đo độc lập hoàn toàn về khí động học. Máy hỏng không lây lan, mở rộng hệ thống không cần cân bằng lại áp suất. Đặc biệt, blower không dùng cánh gạt carbon nên không phát sinh bụi thứ cấp trong phòng sạch.
-
Nhược điểm: Kích thước và khối lượng lớn hơn nhiều; mang theo bộ phận cơ khí chuyển động vào trong môi trường sạch.
Cơ chế an toàn: Động cơ sẽ tự ngắt nếu bị lỗi, hoặc nếu người dùng quên tháo nắp che đầu dò khi vận hành.
Cấp nguồn máy đếm hạt: PoE (Pro-E) vs. Độc lập (Pro-Plus)
Việc lựa chọn thiết kế cấp nguồn sẽ thay đổi hoàn toàn cách triển khai hạ tầng tại phòng sạch. Dưới đây là phân tích khác biệt giữa các phiên bản thiết bị của PMS:

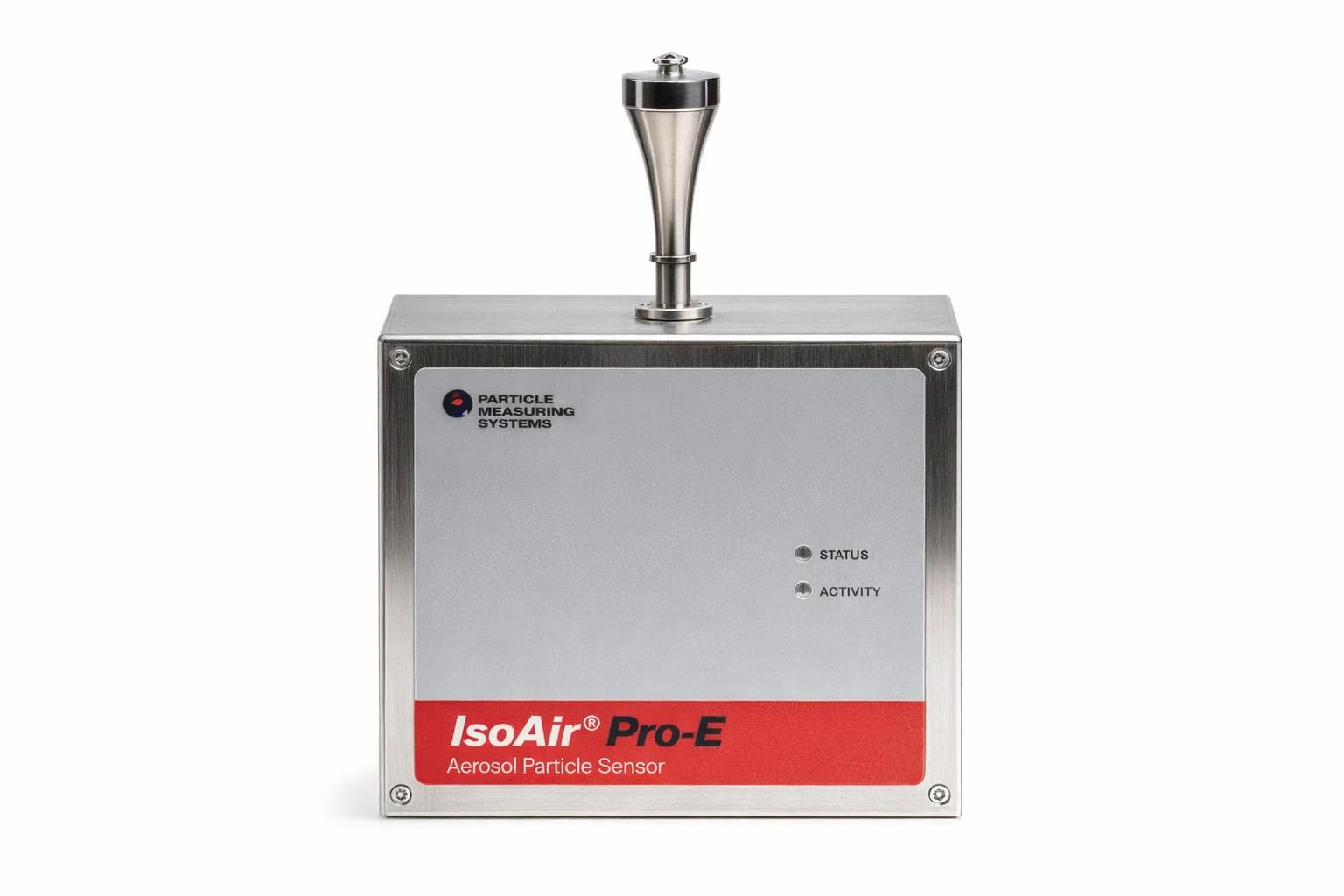

1. PMS IsoAir Pro-E: Tối ưu với PoE (60 W)
-
Lợi ích thi công: Chạy chuẩn PoE IEEE 802.3bt Type 3, thiết bị gom cả điện và dữ liệu vào một sợi cáp mạng duy nhất. Việc này giúp tiết kiệm đáng kể chi phí khi không cần lắp thêm ổ cắm, không cần thợ điện và dễ dàng dùng chung bộ lưu điện (UPS) từ tủ IT.
-
Lưu ý hạ tầng: Mức 60 W là công nghệ PoE công suất cao. Bạn bắt buộc phải trang bị switch mạng hoặc injector chuẩn 802.3bt Type 3 với tổng tải đủ lớn. Do đó, thiết kế mạng phải được đưa vào dự toán ngay từ đầu.
2. PMS IsoAir Pro-Plus: Nguồn rời và giao tiếp I/O
-
Đặc quyền kết nối: Việc dùng nguồn riêng (100–240 VAC hoặc 24 VDC) mở ra khả năng giao tiếp ngoại vi mà bản Pro-E không có: 4 đầu vào, 3 đầu ra 4–20 mA, 5 relay bán dẫn và kết nối WiFi.
-
Ứng dụng: Đây là cấu hình bắt buộc nếu nhà máy cần tích hợp cảm biến vào các hệ thống BMS/PLC cũ thông qua tín hiệu analog và tiếp điểm khô.
3. PMS Airnet II: Đa dạng nhưng cần ống hút
Airnet II linh hoạt nhất về nguồn (24 VDC, 100–240 VAC, hoặc PoE 48 VDC). Tuy nhiên, vì thiết bị này bắt buộc phải chạy thêm đường ống chân không (vacuum) riêng, tổng số lượng đường dây vật lý kéo tới điểm đo thực tế không được cắt giảm gọn gàng như dòng Pro-E.
Truyền dữ liệu cảm biến đếm hạt cố định khi sự cố mạng
Trong hồ sơ tuân thủ quy định dược phẩm, mọi khoảng trống dữ liệu đều phải được giải trình. Cả ba kiến trúc cảm biến đếm hạt cố định này đều lường trước sự cố mạng nhưng xử lý ở mức độ khác nhau.
Dòng Airnet II sử dụng cơ chế data queue cơ bản. Cảm biến tiếp tục thu thập mẫu khi mất mạng và đẩy dữ liệu lên khi kết nối lại. Trong khi đó, dòng IsoAir Pro đưa ra con số lưu trữ cụ thể. Máy có thể lưu 3.000 mẫu dự phòng, bao gồm cả dữ liệu thể tích lưu lượng và trạng thái lỗi.
Nếu cài đặt chu kỳ lấy mẫu 1 phút, 3.000 mẫu sẽ tương đương khoảng hai ngày dữ liệu. Nếu chỉnh chu kỳ 5 phút, máy lưu được hơn mười ngày. Bạn nên đối chiếu con số này với thời gian khắc phục sự cố IT thực tế tại nhà máy khi viết báo cáo đánh giá rủi ro.
Về phần mềm, cả ba máy đều tương thích chặt chẽ với nền tảng giám sát của PMS. Tài liệu ghi nhận máy chạy tốt trên FacilityPro SCADA NG, Pharmaceutical Net Pro, FacilityPro SMART NG và PMS Facility Net. Bạn cũng có thể dùng phần mềm bên thứ ba qua Modbus TCP/IP. Quan trọng nhất, dữ liệu của dòng IsoAir Pro truyền về phần mềm hãng luôn đảm bảo định dạng không thể sửa đổi, tuân thủ tuyệt đối tiêu chuẩn 21 CFR Part 11.
Vỏ máy cảm biến, vệ sinh và khử trùng VHP
Vỏ polycarbonate của Airnet II nhẹ, dễ lau chùi và chịu hóa chất ở mức khá. Bạn có thể chọn phủ thêm lớp XR để chống hơi ăn mòn hoặc oxy hoá. Ngược lại, vỏ thép không gỉ 316L của IsoAir Pro đạt chuẩn IP65, nghĩa là chịu được vòi xịt rửa mạnh. Riêng bản Pro-Plus có thêm chứng nhận NEMA 4X khắt khe hơn.
Đối với khu vực khử trùng bằng hơi hydro peroxide (VHP), cả Pro-E và Pro-Plus đều kháng VHP mặc định. Dòng Airnet II thì cần đặt hàng phiên bản tương thích VHP tuỳ chọn. Bạn phải chốt chính xác hạng mục này trước khi mua. Việc lắp nhầm một cảm biến không kháng VHP vào trong tủ isolator là lỗi thiết kế nghiêm trọng.
Ngoài ra, dòng IsoAir Pro có một chi tiết nhỏ giúp tiết kiệm nhiều giờ công: giá đỡ tháo nhanh lưu sẵn cấu hình mạng. Giá đỡ này ghi nhớ IP ngay tại điểm đo. Khi bạn tháo máy đi hiệu chuẩn và thay máy khác vào, hệ thống không bắt cấu hình lại IP. Thiết kế này loại bỏ hoàn toàn rủi ro gán nhầm địa chỉ máy.
Khung quyết định lắp đặt hệ giám sát hạt phòng sạch
| Tình huống tại điểm đo | Hướng chọn model | Lý do kỹ thuật |
|---|---|---|
| Đã có hệ vacuum dư công suất, cần lắp thêm điểm | Cảm biến đếm hạt Airnet II dùng vacuum | Chi phí đầu tư trên mỗi điểm đo thấp nhất. Cảm biến vô cùng nhỏ gọn và nhẹ. |
| Nhà máy đang chạy, chỉ kéo được cáp mạng | PMS IsoAir Pro-E cấp nguồn PoE | Công nghệ PoE chuẩn 802.3bt gộp chung cả điện và dữ liệu vào một lần thi công đi dây. |
| Bắt buộc xuất tín hiệu analog/relay cho BMS/PLC | IsoAir Pro-Plus | Cung cấp tuỳ chọn 4–20 mA và tiếp điểm relay. Đây là bản duy nhất hỗ trợ tính năng này. |
| Điểm đo tạm thời, không thể kéo cáp | IsoAir Pro-Plus (tuỳ chọn WiFi) | Phiên bản duy nhất cung cấp khả năng truyền thông không dây mạnh mẽ. |
| Khu vực dùng VHP hoặc xịt rửa hóa chất liên tục | IsoAir Pro-E hoặc Pro-Plus | Trang bị vỏ thép 316L đạt chuẩn IP65. Đường dẫn khí bên trong kháng hơi VHP tối đa. |
| Khe hẹp, không gian lắp đặt thực tế dưới 15 cm | Cảm biến đếm hạt Airnet II dùng vacuum | Kích thước chỉ 13,5 × 8,9 × 9,6 cm. Máy không cần không gian xả khí cho blower. |
Một lưu ý cuối cùng khi lập dự toán lắp đặt hệ giám sát hạt phòng sạch: hãy tính chi phí theo từng điểm đo hoàn chỉnh. Đừng chỉ nhìn vào giá bán của thiết bị rời.
Một điểm Airnet II bao gồm cảm biến, nhánh ống vacuum, chi phí hệ bơm và chi phí kỹ thuật cân bằng lưu lượng. Một điểm PMS IsoAir Pro-E cấp nguồn PoE sẽ bao gồm cảm biến và phần chia sẻ ngân sách công suất của switch mạng. Tùy thuộc vào số lượng điểm đo và hạ tầng có sẵn, cấu trúc chi phí này sẽ thay đổi linh hoạt. Đó là lý do tại sao bạn phải khảo sát hạ tầng trước khi chọn model cảm biến đếm hạt cố định.
Blower tích hợp có làm bẩn phòng sạch không?
Tài liệu của hãng ghi rõ khí xả của blower đã được lọc HEPA trước khi thoát ra ở đáy máy. Hơn nữa, blower của PMS không dùng cánh gạt carbon, nên hoàn toàn không phát sinh bụi cơ học như bơm cánh gạt cũ. Tuy nhiên, bạn vẫn cần tính toán kỹ hướng xả khí khi lắp máy trong khu vực có dòng khí thổi một chiều (Laminar airflow).
PoE 60W có phải yêu cầu quá cao đối với cảm biến?
Mức 60W phản ánh việc cáp mạng phải nuôi cả động cơ blower hút khí chứ không chỉ riêng mạch điện tử. Hệ quả là hệ thống switch mạng phải hỗ trợ chuẩn IEEE 802.3bt Type 3. Bạn phải chốt kỹ tổng công suất switch với bộ phận IT trước khi tiến hành dự án PMS IsoAir Pro-E cấp nguồn PoE.
Sự cố rớt mạng có làm mất dữ liệu hạt không?
Không, miễn là thời gian rớt mạng nằm trong giới hạn đệm của máy. Dòng IsoAir Pro lưu trữ an toàn 3.000 mẫu dữ liệu dự phòng. Cảm biến đếm hạt Airnet II dùng vacuum cũng có bộ nhớ queue cơ bản. Bạn chỉ cần quy đổi 3.000 mẫu này ra số ngày theo chu kỳ lấy mẫu để dự phòng rủi ro kết nối.
Có thể kết hợp Airnet II và IsoAir Pro trong cùng hệ thống không?
Hoàn toàn có thể. Cả hai dòng này đều truyền dữ liệu về chung một nền tảng phần mềm PMS. Một chiến lược lắp đặt hệ giám sát hạt phòng sạch phổ biến là: dùng Airnet II cho các cụm máy gần nguồn hút vacuum, và dùng IsoAir Pro cho các điểm nằm quá xa đường ống.
Tính năng chọn số kênh có lợi ích gì cho việc vận hành?
Dòng IsoAir Pro cho phép người dùng tùy ý cấu hình từ 2 đến 8 kênh hạt (0,3 – 25,0 µm). Thiết bị có sẵn chế độ kênh 0,5 và 5,0 µm tiêu chuẩn cho ngành dược. Nhờ vậy, cùng một phần cứng, bạn vừa có thể báo cáo cấp sạch hàng ngày, vừa phân tích sâu được cỡ hạt khi có sự cố ô nhiễm đột xuất.
Bạn cần khảo sát hạ tầng trước khi chọn mua cảm biến đếm hạt cố định?Techmaster Electronics là nhà phân phối uỷ quyền chính thức của Particle Measuring Systems tại Việt Nam. Chúng tôi sở hữu phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025 do ANAB (Mỹ) công nhận. Đội ngũ chuyên gia sẽ khảo sát tận nơi, thiết kế ngân sách PoE hoặc tính toán cân bằng vacuum, và lập dự toán thi công chính xác nhất.
Nguồn tham chiếu
Thông số IsoAir Pro-Plus và IsoAir Pro-E: Trích xuất từ spec sheet chính thức của Particle Measuring Systems (pmeasuring.com), cập nhật tháng 8/2026. Thông số Airnet II: Dựa trên tài liệu Airnet II Particle Sensor và mô tả trên website techmaster.com.vn. Quy đổi thời gian lưu dữ liệu đệm là tính toán thực tế từ lượng mẫu, không phải cam kết của nhà sản xuất.
