Sau khi thay một bộ lọc, mở một mối nối hay sửa một van trên đường nước siêu tinh khiết hoặc đường hoá chất, câu hỏi tiếp theo luôn là “bao lâu thì được dùng lại”. Câu hỏi ấy đặt sai đơn vị. Thứ quyết định không phải thời gian mà là số lần thể tích đường ống được thay thế, và cùng một khoảng thời gian có thể tương ứng với 0,5 lần hay 50 lần tuỳ lưu lượng. Bài viết này đưa ra số học của việc xả rửa, chỉ ra vì sao đường lấy mẫu tới máy đếm hạt thường là khúc chậm nhất trong cả hệ, và đề xuất bộ tiêu chí cho phép chạy lại thay cho một con số thời gian duy nhất.
- Câu hỏi bị đặt sai đơn vị
- Số học của việc thay thế thể tích
- Đường lấy mẫu tới máy đếm là khúc chậm nhất
- Vòng phân phối: bảng thời gian thực tế
- Vì sao đường cong không về không
- Cùng một khuyết tật, hai con số khác nhau
- Tiêu chí cho phép chạy lại: bốn điều kiện thay cho một con số
- Bốn loại can thiệp và mức xả tối thiểu
- Ranh giới của mô hình
- Câu hỏi thường gặp
Câu hỏi bị đặt sai đơn vị
Quy trình nội bộ ở nhiều nhà máy ghi kiểu “xả 30 phút sau khi thay lõi lọc”. Con số đó thường được lấy từ thói quen, đôi khi từ một lần thử nghiệm nhiều năm trước trên một cấu hình khác.

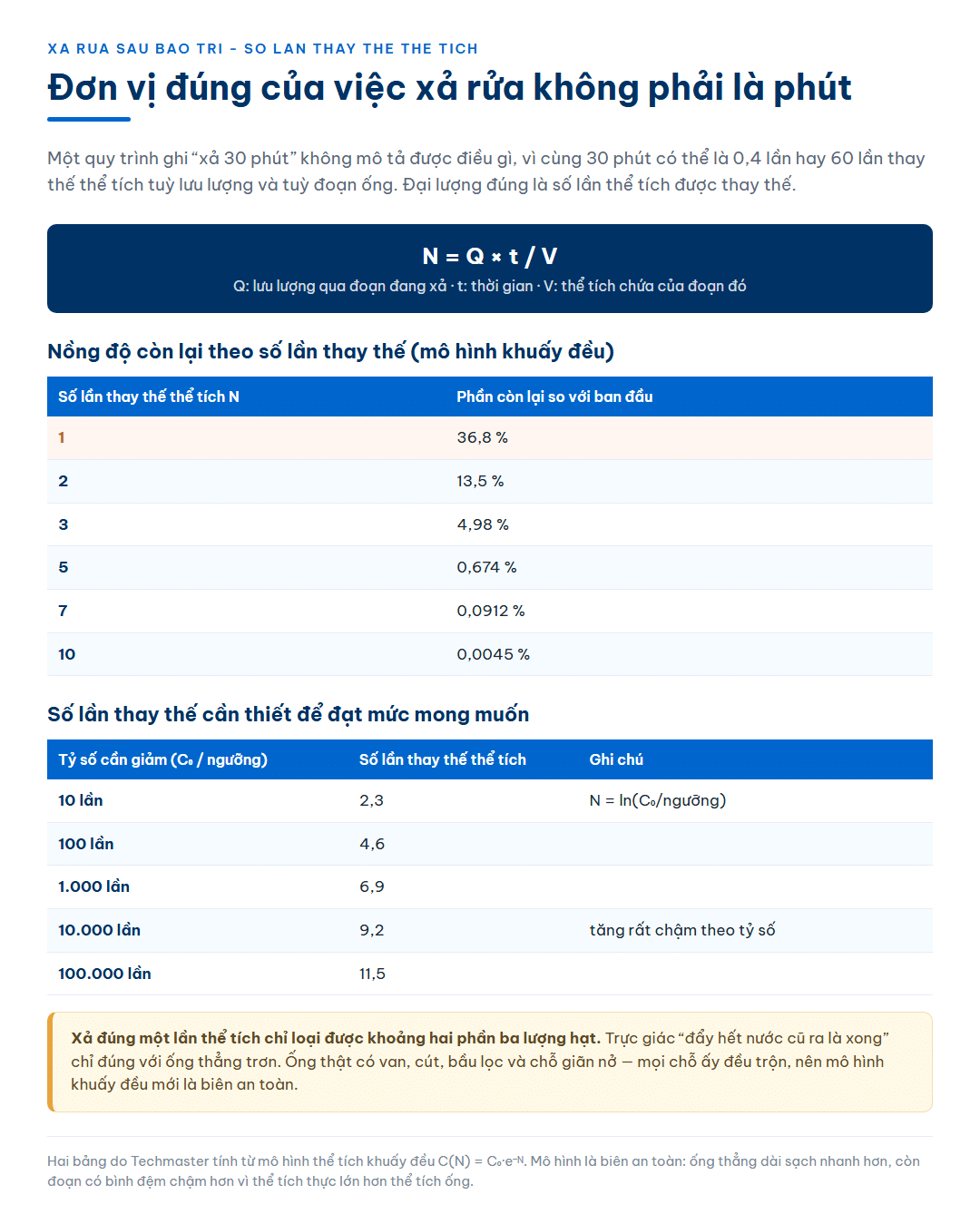

Vấn đề là 30 phút không phải một đại lượng vật lý của việc xả rửa. Đại lượng đúng là số lần thể tích đoạn ống được thay thế hoàn toàn — gọi tắt là số lần thay thế thể tích, ký hiệu N:
N = Q × t / V
trong đó Q là lưu lượng chảy qua đoạn đang xả, t là thời gian và V là thể tích chứa của đoạn đó. Với cùng t = 30 phút, một nhánh nhỏ chảy mạnh có thể đạt N = 60, còn một đoạn ống lớn chảy yếu chỉ đạt N = 0,4. Hai tình huống ấy khác nhau về bản chất, nhưng quy trình viết theo thời gian coi chúng là một.
Số học của việc thay thế thể tích
Nếu đoạn ống hành xử như một thể tích được khuấy đều — nước sạch vào, hỗn hợp ra — thì nồng độ hạt giảm theo hàm mũ:
C(N) = C0 × e−N
| Số lần thay thế thể tích N | Phần còn lại so với ban đầu |
|---|---|
| 1 | 36,8 % |
| 2 | 13,5 % |
| 3 | 4,98 % |
| 5 | 0,674 % |
| 7 | 0,0912 % |
| 10 | 0,0045 % |
Điểm bất ngờ nằm ở dòng đầu: xả đúng một lần thể tích chỉ loại được khoảng hai phần ba lượng hạt. Trực giác thường cho rằng “đẩy hết nước cũ ra” là xong, nhưng đó là mô hình dòng đẩy lý tưởng, chỉ đúng với ống thẳng dài không có chỗ trộn. Ống thật có van, cút, bầu lọc, đoạn giãn nở — mọi chỗ ấy đều trộn, và mô hình khuấy đều mới là biên an toàn.
Từ đó suy ra số lần thay thế cần thiết để đưa nồng độ từ mức sau can thiệp về ngưỡng chấp nhận:
| Tỷ số cần giảm (C0 / ngưỡng) | Số lần thay thế thể tích cần thiết |
|---|---|
| 10 lần | 2,3 |
| 100 lần | 4,6 |
| 1.000 lần | 6,9 |
| 10.000 lần | 9,2 |
| 100.000 lần | 11,5 |
Công thức là N = ln(C0/ngưỡng). Điều đáng chú ý là nó tăng rất chậm: đi từ giảm 10 lần lên giảm 100.000 lần chỉ tốn thêm khoảng 9 lần thể tích. Nghĩa là nếu đã bỏ công xả tới 5 lần thể tích thì xả tới 10 lần thường không phải chuyện đắt đỏ — trừ khi lưu lượng quá thấp, và đó chính là trường hợp của đường lấy mẫu.
Đường lấy mẫu tới máy đếm là khúc chậm nhất
Sau khi vòng phân phối đã sạch, số liệu vẫn có thể cao — vì đoạn ống dẫn từ điểm trích mẫu tới cảm biến chưa được thay thế đủ số lần. Đoạn này ngắn nhưng chảy rất chậm, vì lưu lượng của nó bằng đúng lưu lượng mẫu của máy đếm.
Một đường lấy mẫu 5 m đường kính trong 6 mm chứa 141 mL. Thời gian để thay thế thể tích ấy phụ thuộc hoàn toàn vào model máy đếm ghép ở cuối:
| Cấu hình cảm biến | Lưu lượng mẫu | Một lần thay thế | Bảy lần thay thế |
|---|---|---|---|
| Đếm hạt UPW lưu lượng cao | 1.000 mL/phút | 8,5 giây | 1,0 phút |
| Đếm hạt UPW độ nhạy cao | 75 mL/phút | 1,9 phút | 13,2 phút |
| Đếm hạt hoá chất quy trình | 35 mL/phút | 4,0 phút | 28,3 phút |
| Đếm hạt dung dịch cỡ lớn, cấu hình lưu lượng thấp | 20 mL/phút | 7,1 phút | 49,5 phút |
Chênh lệch giữa dòng đầu và dòng cuối là gần 50 lần cho cùng một đoạn ống. Đây là lý do một quy trình xả rửa viết chung cho cả nhà máy sẽ hoặc quá thừa ở điểm này, hoặc quá thiếu ở điểm kia.
Con số lưu lượng vì thế không chỉ là chuyện độ nhạy hay thời gian đáp ứng. PMS Ultra DI 50 lấy mẫu ở 1.000 mL/phút nên đường lấy mẫu của nó tự làm sạch gần như tức thời; PMS UltraChem 100 chạy 35 mL/phút, và cùng đoạn ống ấy cần gần nửa giờ. Khi lưu lượng qua cảm biến được giữ ổn định bằng một khối riêng như Bộ điều khiển lưu lượng UPW PMS, số lần thay thế thể tích trở thành một đại lượng tính được thay vì một ước lượng — vì Q trong công thức mới thực sự là hằng số.
Vòng phân phối: bảng thời gian thực tế
Ở quy mô vòng phân phối, phép tính cho kết quả dễ chịu hơn nhiều vì lưu lượng lớn:
| Cấu hình vòng | Thể tích chứa | Lưu lượng tuần hoàn | 7 lần thay thế | 9,2 lần thay thế |
|---|---|---|---|---|
| 200 m, đường kính trong 50 mm | 393 L | 250 L/phút | 11,0 phút | 14,5 phút |
| 200 m, đường kính trong 50 mm | 393 L | 100 L/phút | 27,5 phút | 36,1 phút |
| 400 m, đường kính trong 65 mm | 1.327 L | 300 L/phút | 31,0 phút | 40,7 phút |
Hai dòng đầu là cùng một vòng ống, chỉ khác lưu lượng bơm. Khi vòng chạy ở chế độ ban đêm hoặc chế độ tiết kiệm, thời gian xả tăng gấp 2,5 lần. Một quy trình ghi “xả 15 phút” sẽ đạt yêu cầu vào ban ngày và trượt vào ban đêm, mà không ai biết.
Cần nói thêm về phần nguy hiểm nhất của vòng: các nhánh cụt và các điểm sử dụng không mở van. Những đoạn ấy không nằm trong dòng tuần hoàn, nên N của chúng bằng không dù vòng chính đã xả xong mười lần. Chúng chỉ được thay thế thể tích khi có người mở van tại chỗ. Nếu bỏ qua, chúng trở thành kho chứa hạt và trả hạt về hệ mỗi lần được mở.
Vì sao đường cong không về không
Mô hình hàm mũ giả định rằng sau can thiệp không còn nguồn phát hạt mới. Giả định đó gần như luôn sai trong vài giờ đầu: lõi lọc mới nhả hạt, gioăng mới bị nén lần đầu, bề mặt ống vừa bị chạm sinh mảnh vụn.

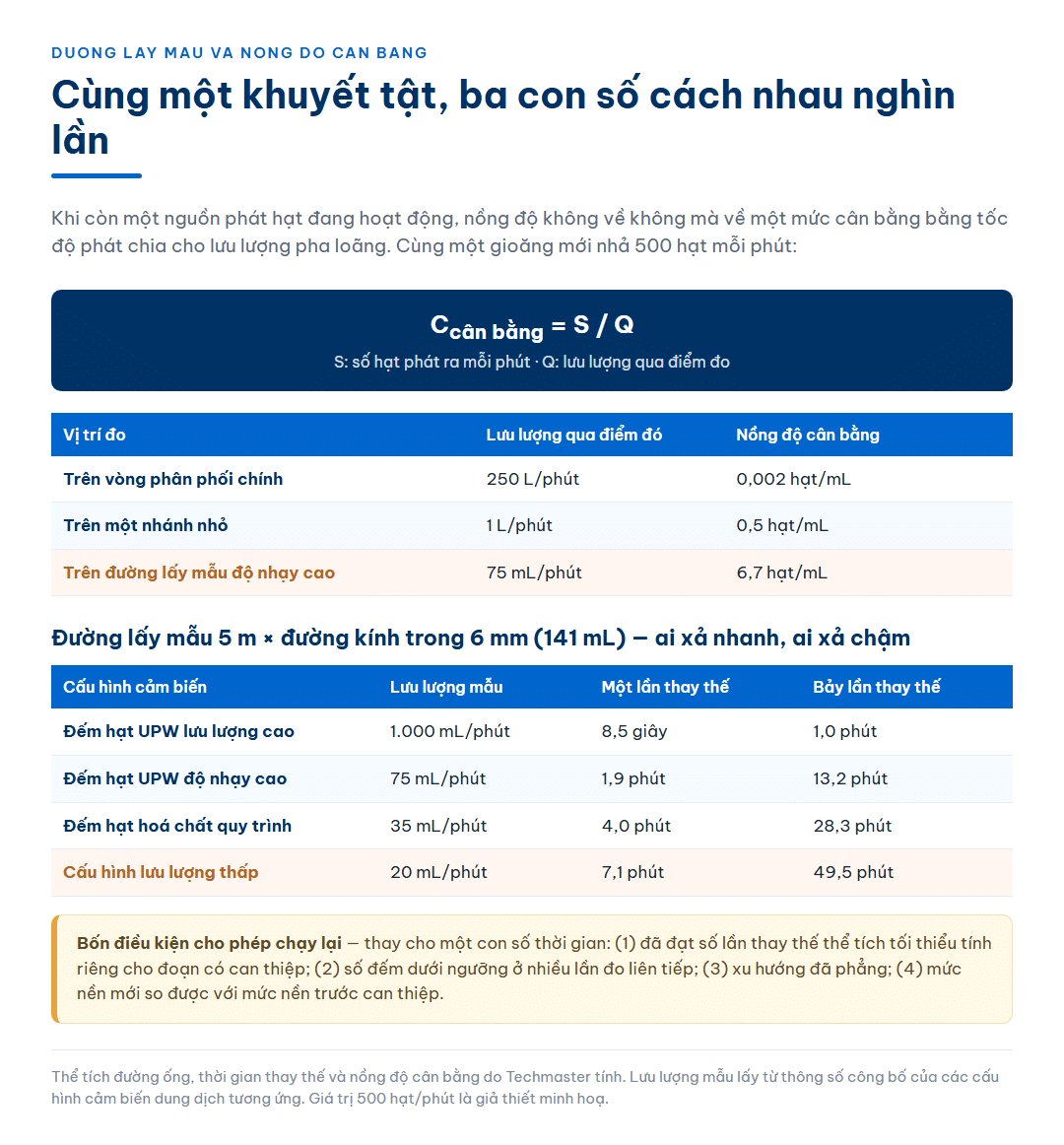

Khi có một nguồn phát ổn định S (số hạt mỗi phút) và lưu lượng Q, nồng độ không tiến về không mà tiến về một giá trị cân bằng:
Ccân bằng = S / Q
Đây là chỗ đường cong “phẳng ra” mà không xuống thêm — và cũng là chỗ nhiều nhóm vận hành kết luận nhầm rằng “xả thêm cũng vô ích”. Kết luận đúng là: phần giảm được bằng xả rửa đã hết, phần còn lại là nguồn phát đang hoạt động, và nó chỉ hết khi bề mặt mới ổn định hoặc khi tìm ra chỗ hỏng.
Phân biệt hai trạng thái này rất dễ nếu nhìn hình dạng đường cong: giảm mũ rồi phẳng ở mức thấp là hành vi bình thường của một lõi lọc mới; phẳng ở mức cao, hoặc giảm rồi tăng trở lại, là dấu hiệu của một khuyết tật chưa được xử lý.
Cùng một khuyết tật, hai con số khác nhau
Công thức C = S/Q có một hệ quả quan trọng khi đọc số liệu. Giả sử một gioăng mới nhả đều 500 hạt mỗi phút:
| Vị trí đo | Lưu lượng qua điểm đó | Nồng độ cân bằng |
|---|---|---|
| Trên vòng phân phối chính | 250 L/phút | 0,002 hạt/mL |
| Trên một nhánh nhỏ | 1 L/phút | 0,5 hạt/mL |
| Trên đường lấy mẫu độ nhạy cao | 75 mL/phút | 6,7 hạt/mL |
Cùng một khuyết tật, cùng một số hạt phát ra mỗi phút, nhưng con số hiển thị chênh nhau hơn ba nghìn lần chỉ vì lưu lượng pha loãng khác nhau. Đó là lý do một điểm đo trên nhánh nhỏ có thể báo động trong khi điểm đo trên vòng chính vẫn im lặng, và cả hai đều đúng.
Về mặt vận hành, điều này nói rằng khi so số liệu trước và sau bảo trì thì phải so tại cùng một điểm, cùng một lưu lượng. Nếu trong quá trình sửa chữa có thay đổi chế độ bơm hoặc đóng bớt nhánh, phép so sánh mất ý nghĩa cho tới khi hệ trở lại cấu hình cũ.
Tiêu chí cho phép chạy lại: bốn điều kiện thay cho một con số
Một tiêu chí chỉ gồm “số đếm dưới ngưỡng” là chưa đủ, vì một giá trị đơn lẻ có thể rơi vào lúc đường cong đang đi xuống hoặc vào một khoảng lặng ngẫu nhiên. Bộ bốn điều kiện dưới đây bền hơn:
- Đã đạt số lần thay thế thể tích tối thiểu. Tính bằng N = Q×t/V cho chính đoạn có can thiệp, không mượn con số của đoạn khác. Nếu chưa biết thể tích đoạn ống thì tính từ chiều dài và đường kính trong — đó là số liệu có trong hồ sơ lắp đặt.
- Số đếm nằm dưới ngưỡng ở một số lần đo liên tiếp, chứ không phải một lần. Số lần liên tiếp nên đủ để phủ ít nhất một lần thay thế thể tích nữa của đoạn đó.
- Xu hướng đã phẳng. Chênh lệch giữa hai lần đo liên tiếp nhỏ hơn một ngưỡng đặt trước, nghĩa là hệ đã ra khỏi giai đoạn giảm mũ chứ không phải đang đi ngang qua ngưỡng.
- Mức nền mới so được với mức nền trước can thiệp. Nếu mức phẳng mới cao hơn mức trước bảo trì một cách có hệ thống, việc xả thêm sẽ không giải quyết được — phải quay lại xem chính chỗ vừa can thiệp.
Bốn điều kiện này đều là dữ liệu mà một hệ giám sát liên tục đã có sẵn. Với cảm biến đo tại chỗ như PMS HSLIS M50e hoặc PMS HSLIS M100e lắp thẳng trên đường ống, đường cong hồi phục được ghi liên tục chứ không phải dựng lại từ vài điểm lấy mẫu tay — và chính hình dạng đường cong mới là bằng chứng, không phải giá trị cuối cùng.
Bốn loại can thiệp và mức xả tối thiểu
| Loại can thiệp | Nguồn hạt chính | Mức xả tối thiểu nên đặt | Điều cần theo dõi thêm |
|---|---|---|---|
| Thay lõi lọc / màng lọc cuối | Vật liệu lọc mới nhả hạt trong giai đoạn đầu | Theo hướng dẫn của nhà sản xuất lõi lọc; nếu không có, đặt sàn ở mức đủ để đường cong phẳng, thường trên 7 lần thay thế thể tích | Chênh áp qua lọc, để phân biệt lọc mới nhả hạt với lọc lắp sai |
| Mở mối nối, thay van hoặc gioăng | Mảnh vụn cơ khí, hạt từ không khí lọt vào lúc mở | Cao hơn trường hợp thay lọc, vì phổ hạt lệch về cỡ lớn và không đồng nhất | Số đếm ở ô cỡ lớn nhất — chúng phản ứng chậm hơn và là chỉ báo tốt hơn |
| Dừng dài rồi khởi động lại vòng | Hạt đã lắng trong đoạn nằm ngang bị cuốn lên khi dòng chảy trở lại | Xả ở lưu lượng vận hành bình thường, không xả ở lưu lượng thấp — dòng yếu không cuốn được lớp đã lắng | Đỉnh nhọn ngay khi khởi động, sau đó phải xuống nhanh |
| Chỉ thay cảm biến hoặc đường lấy mẫu | Đoạn ống mới và các mối nối mới của chính đường lấy mẫu | Tính riêng cho thể tích đường lấy mẫu; đây là chỗ hay bị bỏ sót vì thể tích nhỏ nhưng lưu lượng cũng nhỏ | So với điểm đo lân cận trên cùng vòng, để tách lỗi cục bộ khỏi lỗi của hệ |
Cột “mức xả tối thiểu” cố tình không ghi một con số chung. Con số đúng phải tính từ thể tích và lưu lượng của chính đoạn đó; điều một quy trình tốt cần cố định là cách tính và bộ tiêu chí dừng, chứ không phải một số phút áp cho mọi tình huống.
Ranh giới của mô hình
Mô hình khuấy đều là biên an toàn, không phải mô tả chính xác. Ống thẳng dài gần với dòng đẩy hơn và sạch nhanh hơn dự đoán; ngược lại, một bầu lọc lớn hoặc một bình đệm có thể chậm hơn nhiều vì thể tích thực của nó lớn hơn thể tích ống rất nhiều. Khi đoạn xả có chứa bình, phải cộng thể tích bình vào V.
Hạt bám thành không tuân theo hàm mũ. Một phần hạt bám lên thành ống và nhả ra dần theo cơ chế khác, kéo dài đuôi của đường cong. Đây là lý do điều kiện “xu hướng đã phẳng” quan trọng hơn điều kiện “đã đủ N lần”: số lần thay thế cho biết khi nào có thể bắt đầu kiểm tra, còn hình dạng đường cong mới cho biết khi nào được phép kết luận.
Bài này không thay thế quy trình kiểm soát thay đổi. Việc cho phép một đoạn hệ thống quay lại phục vụ sản xuất là quyết định của hệ chất lượng, dựa trên đánh giá rủi ro của chính nhà máy. Số học ở trên chỉ giúp đặt tiêu chí ấy trên một cơ sở tính được thay vì một thói quen.
Câu hỏi thường gặp
Có thể lấy con số “xả 30 phút” từ nhà máy khác về dùng không?
Không, trừ khi hai nhà máy có cùng thể tích đoạn ống và cùng lưu lượng — điều gần như không bao giờ xảy ra. Cái mượn được là phương pháp: đo thể tích đoạn có can thiệp, biết lưu lượng, tính số lần thay thế, rồi áp bộ tiêu chí dừng. Con số phút là kết quả của phép tính đó, không phải đầu vào.
Vì sao xả một lần thể tích lại chưa đủ, trong khi nước cũ đã bị đẩy ra hết?
Vì nước cũ và nước mới trộn với nhau ở mọi chỗ có xáo trộn dòng chảy: van, cút, chỗ mở rộng đường kính, bầu lọc. Sau một lần thay thế thể tích, khoảng một phần ba lượng chất bẩn ban đầu vẫn còn trong đoạn ống. Chỉ đường ống thẳng, trơn, chảy tầng mới tiệm cận được mô hình đẩy hoàn toàn.
Số đếm sau bảo trì phẳng ở mức cao hơn trước — nên xả tiếp hay dừng lại điều tra?
Dừng lại điều tra. Mức phẳng là nồng độ cân bằng giữa nguồn phát và lưu lượng pha loãng; nếu nó cao hơn mức nền cũ thì có một nguồn phát mới đang hoạt động, và xả thêm không làm thay đổi tỷ số S/Q. Việc cần làm là kiểm tra chính chỗ vừa can thiệp: lõi lọc lắp đúng chiều chưa, gioăng có bị kẹp không, mối nối có mảnh vụn còn sót không.
Có nên tăng lưu lượng để xả nhanh hơn không?
Tăng lưu lượng làm tăng số lần thay thế trên một đơn vị thời gian, nên rút ngắn thời gian xả — đó là mặt có lợi. Nhưng nó cũng làm tăng ứng suất cắt trên thành ống và có thể bóc thêm lớp bám, tạo ra một đỉnh mới. Cách an toàn là xả ở lưu lượng vận hành bình thường và chấp nhận thời gian thực tế, trừ khi việc tăng lưu lượng đã nằm trong quy trình đã được thẩm định.
Nhánh cụt và điểm sử dụng ít dùng phải xử lý thế nào?
Chúng phải được mở van và xả riêng, vì dòng tuần hoàn của vòng chính không đi qua chúng. Cách thực tế là đưa danh sách các nhánh này vào chính quy trình xả sau bảo trì, kèm thể tích từng nhánh, để người thực hiện biết phải mở bao lâu ở mỗi điểm thay vì ước lượng.
