Keysight U4164A là module máy phân tích logic chuẩn AXIe với 136 kênh, chế độ state tới 4 Gb/s và chế độ timing tới 10 GHz khi có tùy chọn tốc độ phù hợp. Cùng một module, nhưng mỗi ngành lại khai thác một mặt khác nhau: phòng thí nghiệm bán dẫn cần lấy mẫu bus DDR ở tốc độ cao, nhóm R&D máy tính nhúng cần bộ nhớ sâu để bắt lỗi hiếm, đơn vị hàng không – quốc phòng cần ghi lại trọn chuỗi sự kiện số, còn trường đại học cần một công cụ minh họa giao thức bộ nhớ. Bài này đi qua từng ngành và nói rõ trong mỗi ngành U4164A đo cái gì. Mọi con số lấy từ mô tả sản phẩm và danh sách tùy chọn do Keysight công bố.
Keysight U4164A là gì và vì sao dùng được ở nhiều ngành?

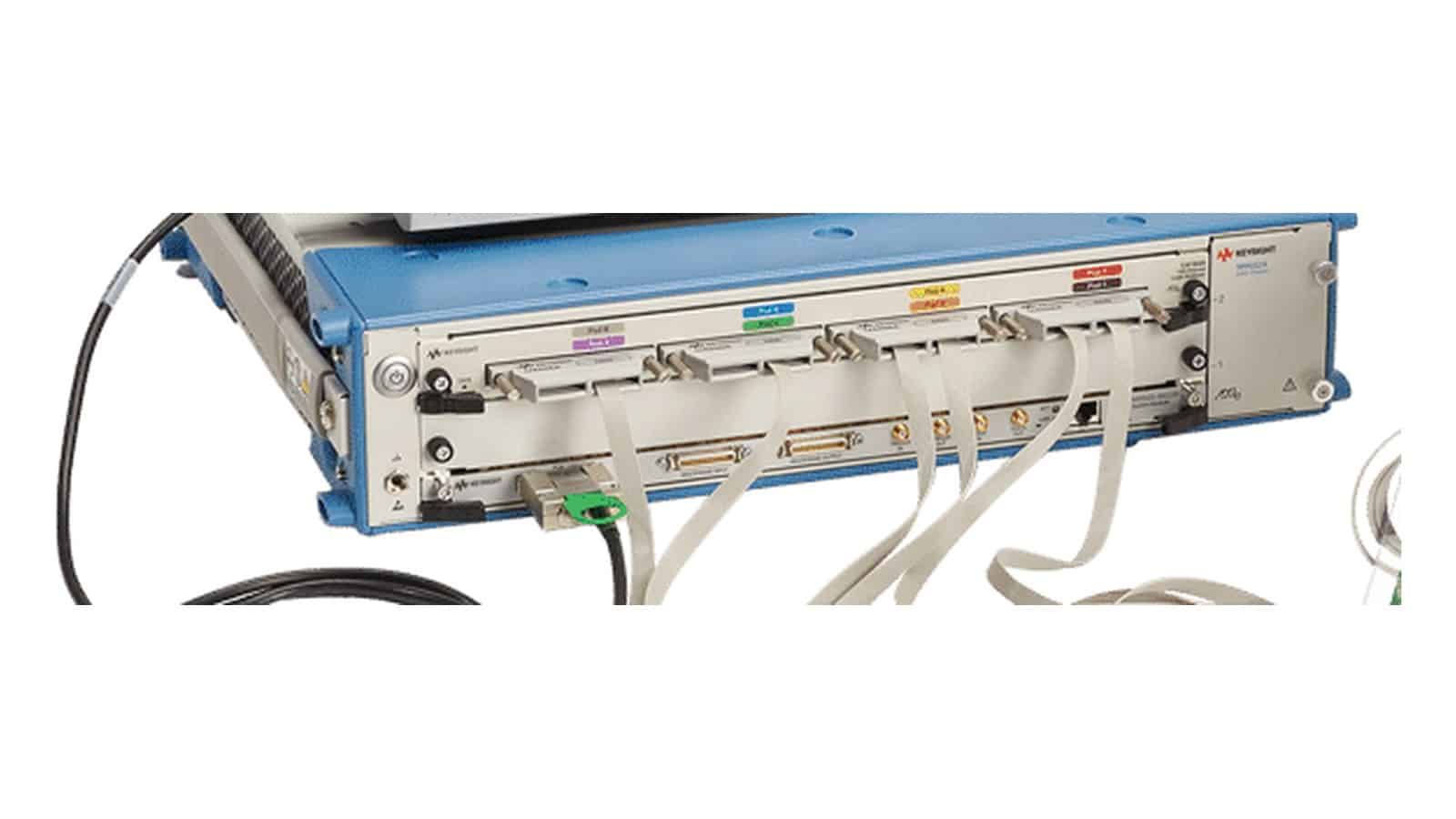

Máy phân tích logic khác máy hiện sóng ở chỗ nó không vẽ dạng sóng analog mà ghi lại trạng thái 0/1 của rất nhiều đường tín hiệu cùng lúc, theo xung clock của hệ thống (state) hoặc theo đồng hồ lấy mẫu nội (timing). U4164A là một module cắm vào khung máy AXIe; các bản rao bán dựa trên tài liệu Keysight ghi rõ module đi cùng khung M9502A hoặc M9505A. Bản cơ bản có 136 kênh, state 350 MHz, timing 5 GHz, TimingZoom 12,5 GHz và bộ nhớ 2 Mb mẫu. Phần còn lại do tùy chọn quyết định, và chính điều này khiến mỗi ngành có thể chọn đúng cấu hình mình cần.
Ba nhóm tùy chọn cần nhớ:
- Tốc độ: tùy chọn 700 nâng state lên 700 MHz; 01G nâng state lên 2,8 Gb/s (1,4 GHz) và timing lên 10 GHz; 02G nâng state lên 4 Gb/s (2,5 GHz) và timing lên 10 GHz.
- Bộ nhớ: các mức 4, 8, 16, 32, 64, 128, 200 và 400 Mb. Ở mức sâu nhất là 400 Mb khi dùng đủ kênh, 800 Mb ở chế độ nửa kênh và 1,6 Gb ở chế độ một phần tư kênh.
- Phần mềm: B4661A Memory Analysis hỗ trợ DDR tới DDR5, LPDDR tới LPDDR5 và ONFi, kèm các gói phân tích, kiểm tra tuân thủ có bản quyền riêng.

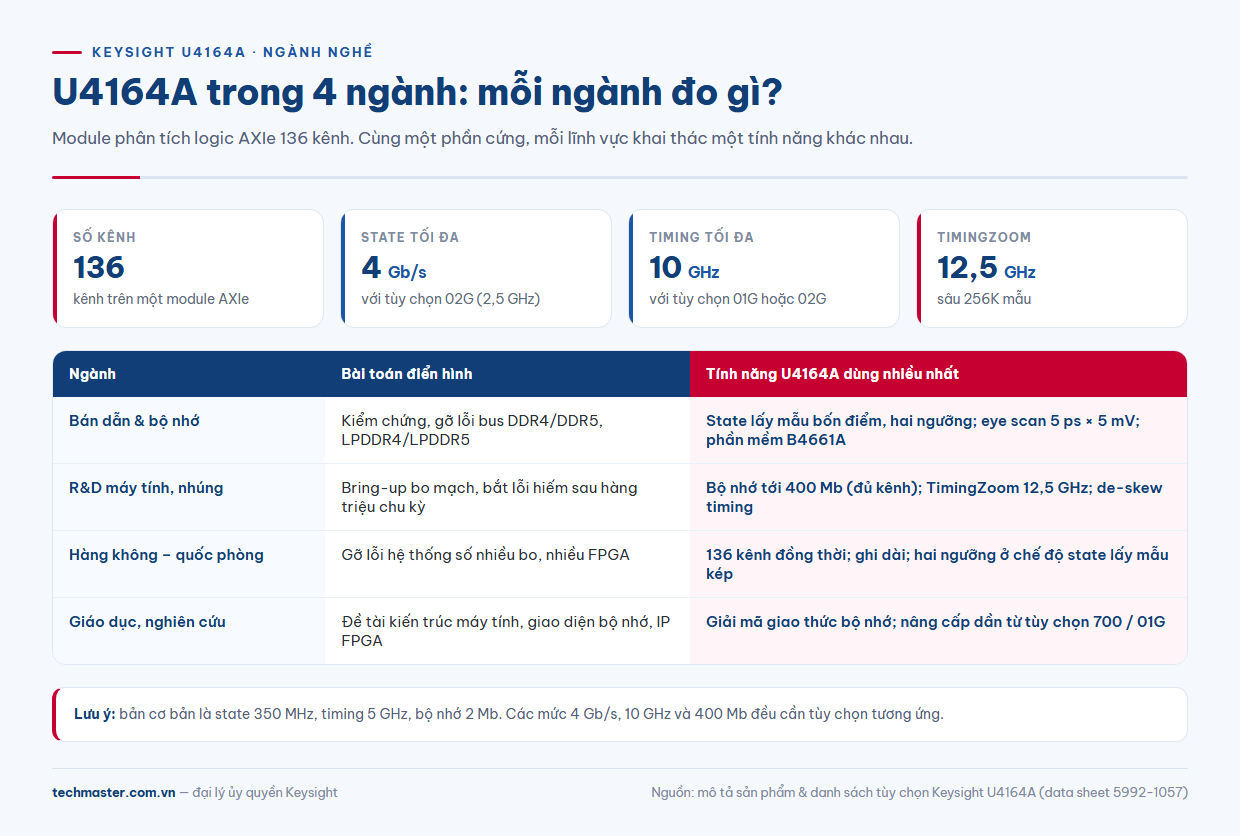

Ngành bán dẫn và bộ nhớ: kiểm chứng bus DDR, LPDDR
Đây là ngành mà U4164A được Keysight thiết kế nhắm tới trước tiên. Theo mô tả của hãng, module cho phép kiểm chứng và gỡ lỗi DDR4 hoặc LPDDR4 ở tốc độ dữ liệu trên 3,5 Gb/s. Với bus DDR, vị trí lấy mẫu của chu kỳ đọc và chu kỳ ghi khác nhau, và khi tốc độ dữ liệu vượt 2,5 Gb/s thì cần lấy mẫu riêng cạnh lên và cạnh xuống.
U4164A giải bài toán này bằng chế độ state lấy mẫu bốn điểm (quad sample): từ một điểm đầu dò trên mỗi đường tín hiệu, module lấy bốn vị trí mẫu khác nhau ở hai ngưỡng điện áp chỉnh độc lập. Nghĩa là cần ít chỗ đặt đầu dò hơn trên bo mạch DDR4, DDR5, LPDDR4, LPDDR5 vốn đã rất chật.
Trong phòng thí nghiệm bộ nhớ, U4164A đo gì?
- Chuỗi lệnh và dữ liệu trên bus: ghi lại từng lệnh đọc, ghi, làm tươi để đối chiếu với giao thức, với phần mềm B4661A giải mã.
- Cửa sổ lấy mẫu (eye scan): quét mắt tín hiệu với bước tới 5 ps × 5 mV để đặt đúng điểm lấy mẫu trước khi bắt dữ liệu.
- Độ ổn định clock: điều chỉnh độ trễ từ (hysteresis) của clock trong chế độ state để giảm nhạy với nhiễu.
Nếu nhóm của bạn mới bắt đầu với bus DDR thế hệ trước, bài ứng dụng Keysight U4154B đo bus DDR/LPDDR giải thích cách làm việc với module AXIe đời trước, rất hữu ích để so sánh khi cân nhắc nâng cấp.

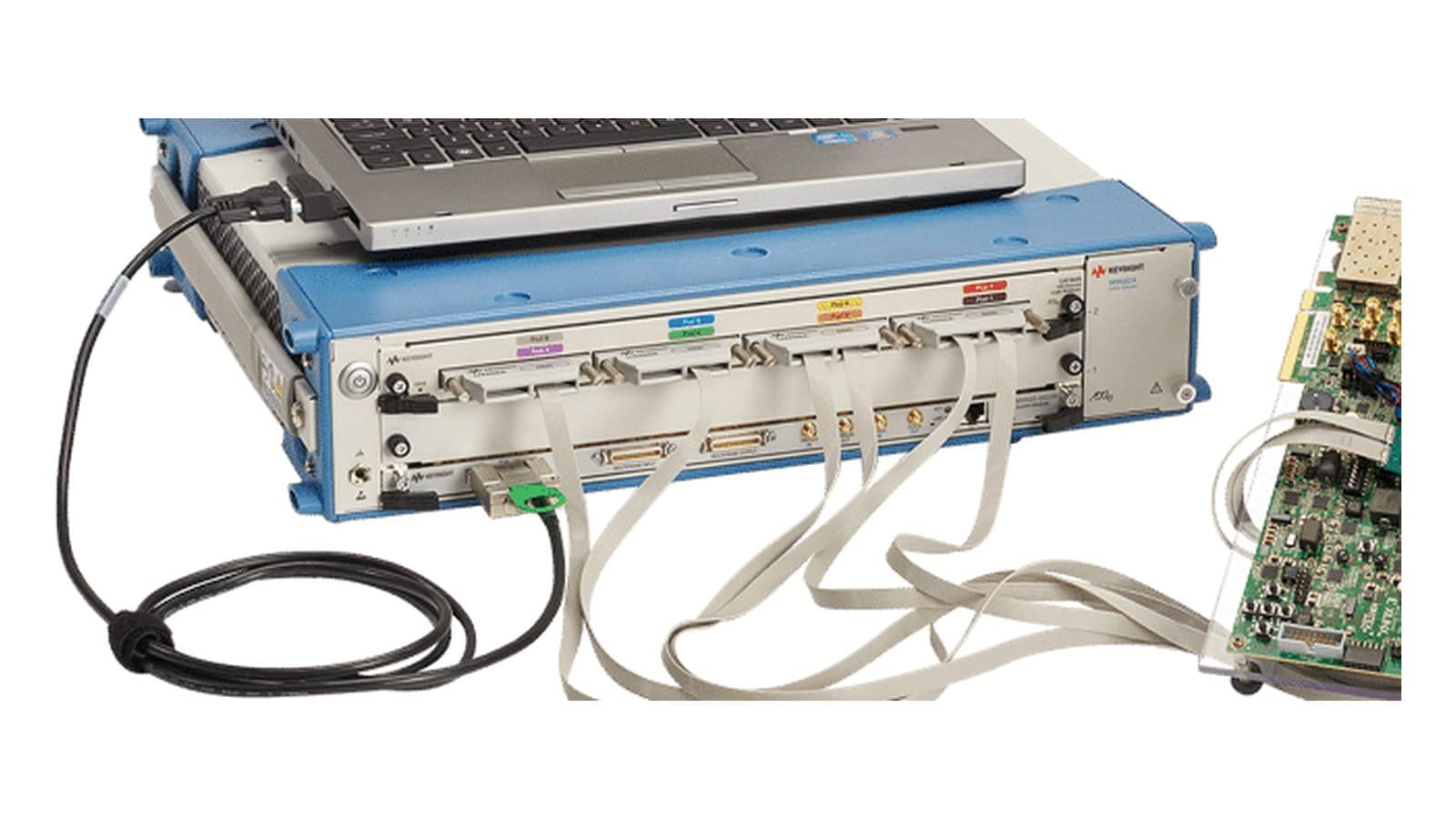

Ngành R&D máy tính và hệ thống nhúng: bộ nhớ sâu để bắt lỗi hiếm
Ở các nhóm thiết kế bo mạch xử lý, FPGA hay SoC, lỗi khó nhất thường là lỗi xảy ra một lần sau hàng triệu chu kỳ. Lúc này điều quyết định không phải là tốc độ tối đa mà là độ sâu bộ nhớ. Với tùy chọn 400, U4164A giữ được 400 Mb mẫu trên mỗi kênh khi dùng đủ kênh, và tới 1,6 Gb mẫu mỗi đầu vào ở chế độ timing một phần tư kênh 10 GHz.
Trong khâu bring-up, các kỹ sư thường dùng U4164A để:
- Ghi lại toàn bộ chuỗi khởi động trên bus song song để tìm thời điểm hệ thống treo.
- Đo quan hệ thời gian giữa các tín hiệu điều khiển ở chế độ timing, có bù lệch (de-skew) giữa các kênh.
- Phóng to quanh điểm kích hoạt bằng TimingZoom 12,5 GHz, sâu 256K mẫu, để xem glitch hoặc vi phạm setup/hold mà không phải đổi chế độ đo.
Với những bài toán nhỏ hơn như giải mã I2C, SPI, UART, máy hiện sóng MSO có thể đã đủ; bài logic analyzer hay máy hiện sóng MSO giúp phân định khi nào thật sự cần một module như U4164A.
Hàng không – quốc phòng: gỡ lỗi hệ thống số phức tạp
Thiết bị điện tử hàng không và quốc phòng thường có nhiều bo xử lý, FPGA và bộ nhớ làm việc cùng lúc, với yêu cầu truy vết lỗi rất chặt. Ở đây U4164A được dùng như một công cụ gỡ lỗi hệ thống số ở mức bo mạch:
- Nhiều kênh cùng lúc: 136 kênh trên một module đủ để theo dõi đồng thời bus địa chỉ, bus dữ liệu và các tín hiệu điều khiển.
- Ghi dài: bộ nhớ sâu cho phép lưu trọn một chuỗi sự kiện, hữu ích khi phải tái hiện lỗi chỉ xuất hiện trong điều kiện vận hành nhất định.
- Hai ngưỡng điện áp: ở chế độ state lấy mẫu kép, có thể đặt hai ngưỡng để đánh giá biên độ logic, phát hiện tín hiệu nằm sát ngưỡng.
Riêng các bus nối tiếp đặc thù hàng không như MIL-STD-1553 hay ARINC 429 thì thường được giải mã trên máy hiện sóng; U4164A phát huy ở tầng bus song song tốc độ cao và bộ nhớ bên trong thiết bị. Tổng quan về họ máy có ở bài máy phân tích logic Keysight gỡ lỗi hệ thống số.
Giáo dục và nghiên cứu: phòng thí nghiệm giao thức bộ nhớ
Với trường đại học và viện nghiên cứu, U4164A phù hợp cho các đề tài về kiến trúc máy tính, thiết kế giao diện bộ nhớ và kiểm chứng IP trên FPGA. Sinh viên có thể quan sát trực tiếp cách một bộ điều khiển DDR phát lệnh, so sánh với đặc tả và hiểu vì sao cần lấy mẫu riêng cạnh lên, cạnh xuống khi tốc độ tăng.

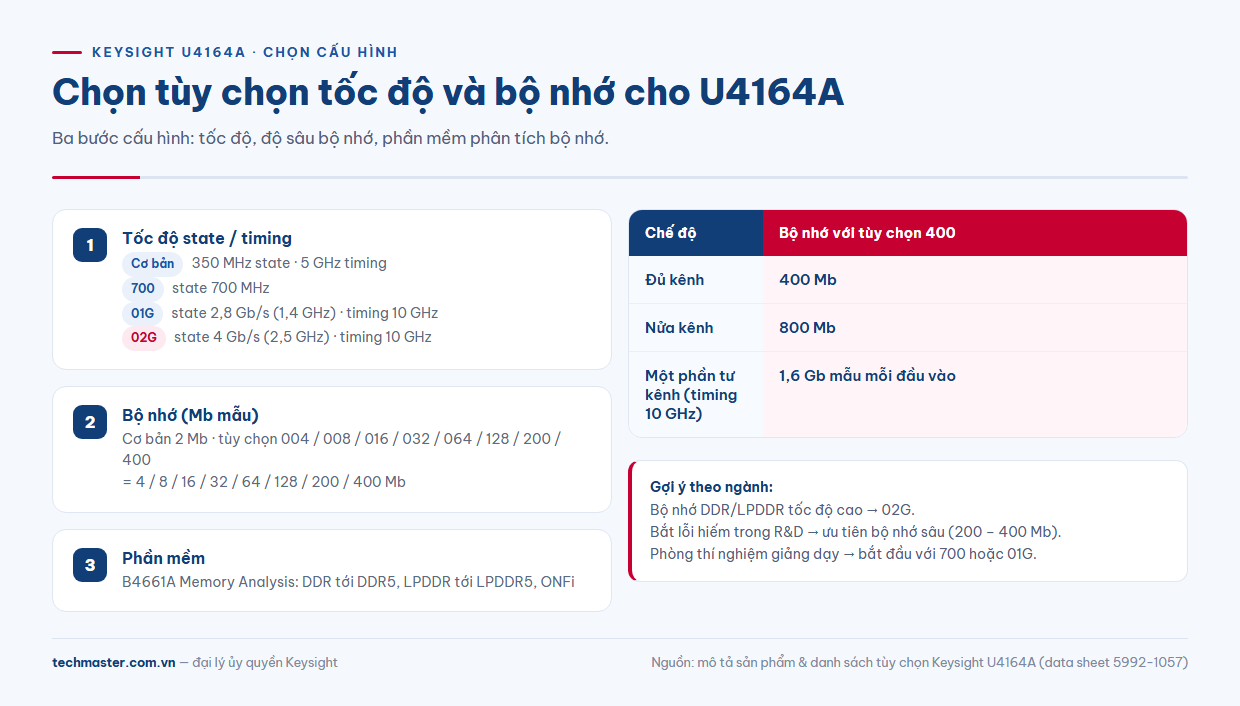

U4164A thông số: những điểm cần đọc kỹ khi chọn cấu hình
- “Tới 4 Gb/s” chỉ đạt được với tùy chọn 02G; bản cơ bản là 350 MHz state.
- “Tới 10 GHz timing” cần tùy chọn 01G hoặc 02G; bản cơ bản là 5 GHz.
- Bộ nhớ: 200 Mb chỉ là một mức tùy chọn; mức cao nhất là 400 Mb (đủ kênh). Khi đọc thông tin rao bán, kiểm tra mã tùy chọn thật trên máy.
- TimingZoom 12,5 GHz, 256K mẫu có sẵn trên module, không phụ thuộc tùy chọn tốc độ.
- Tài liệu tham chiếu: data sheet 5992-1057 của Keysight.
Xem cấu hình và đặt hàng tại trang máy phân tích logic Keysight U4164A.
U4164A giá và hỗ trợ tại Việt Nam
Giá U4164A phụ thuộc hoàn toàn vào tổ hợp tùy chọn tốc độ, bộ nhớ, đầu dò, khung AXIe và gói phần mềm B4661A, nên Techmaster không niêm yết một con số chung. Vui lòng liên hệ báo giá Keysight U4164A và mô tả bus cần đo, tốc độ dữ liệu và độ dài bản ghi mong muốn để được tư vấn cấu hình.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình, lắp đặt và hiệu chuẩn định kỳ. Danh mục đầy đủ có tại trang Keysight của Techmaster.
