Một chiếc tải điện tử DC tái sinh không làm gì khác thường so với tải điện tử quen thuộc: nó vẫn hút dòng từ vật thử theo đúng kịch bản bạn lập trình. Khác biệt nằm ở chỗ năng lượng đi đâu sau đó. Tải thường biến toàn bộ công suất hấp thụ thành nhiệt và thải ra phòng; tải tái sinh chỉnh lưu ngược số năng lượng ấy rồi đẩy trở lại lưới điện. Ở mức vài trăm watt thì khác biệt này chỉ là chuyện học thuật. Ở mức 6 hay 12 kilowatt — đúng dải mà phòng thử pin, biến tần và trạm sạc xe điện đang làm việc — nó đổi hẳn hoá đơn tiền điện và cả bài toán điều hoà.
Bài viết này đi qua dòng Keysight EL4900 mà Techmaster đang phân phối tại Việt Nam: cách đọc mười hai mã model chỉ trong vài giây, hai quyết định bắt buộc phải chốt lúc đặt hàng, và ranh giới giữa một chiếc tải tái sinh với một hệ nguồn hai chiều. Toàn bộ số liệu trong bài lấy từ data sheet chính hãng EL4900 Series Regenerative DC Electronic Loads.
Tóm tắt nhanh
- Dòng EL4900 có 12 model = 4 mức công suất (2, 4, 6, 12 kW) × 3 thang điện áp (80, 500, 800 V). Đổi thang điện áp là đổi dòng, không đổi watt.
- Data sheet ghi tải trả tới 95% năng lượng hấp thụ về lưới, hiệu suất khi hấp thụ trên 85%.
- Bản 6 kW và 12 kW cần nguồn ba pha từ 380 VAC trở lên mới đạt định mức đầy đủ; chạy ở 200–208 VAC thì dòng và công suất giảm 35%.
- Ghép song song tối đa 16 khối, tới 192 kW — nhưng chỉ nhóm 6 kW và 12 kW mới ghép được các model khác nhau.
- Máy không kèm dây nguồn, và GPIB, analog/RS-232 là bo tuỳ chọn phải đặt riêng.
Tải điện tử DC tái sinh là gì và khác tải tiêu tán ở đâu?
Mọi tải điện tử đều là một mạch bán dẫn điều khiển được, đóng vai một phụ tải giả để vật thử “tưởng” mình đang cấp điện cho thiết bị thật. Bốn chế độ ưu tiên quen thuộc — dòng không đổi (CC), áp không đổi (CV), điện trở không đổi (CR) và công suất không đổi (CP) — có mặt trên hầu hết tải hiện đại của cả hai loại — tuy không phải máy nào cũng đủ bốn, ví dụ mô-đun N3300 chỉ có CC, CV và CR — và EL4900 còn ghép thêm bốn chế độ phức hợp CV+CC, CV+CR, CC+CR và chế độ AUTO gộp cả bốn. Nếu bạn chưa nắm chắc bốn chế độ này và vùng làm việc an toàn của chúng, hãy đọc trước bài bốn chế độ CC/CV/CR/CP và vùng làm việc an toàn.
Điểm rẽ nhánh nằm ở tầng công suất phía sau. Một chiếc tải tiêu tán như dòng EL30000 hay N3300 chuyển toàn bộ công suất hấp thụ thành nhiệt trong khối tản nhiệt của chính nó. Con số này rất dễ bị xem nhẹ: hấp thụ 12 kW liên tục nghĩa là bơm 12 kW nhiệt vào phòng — tương đương khoảng 41.000 BTU/h, tức phải có chừng ba chiếc rưỡi điều hoà 12.000 BTU chạy hết công suất chỉ để dọn đúng lượng nhiệt đó. Phòng thử nghiệm vì thế phải trả tiền điện hai lần, một lần cho nguồn cấp cho vật thử và một lần nữa cho hệ thống làm mát dọn đống nhiệt đó đi.
Tải tái sinh thay tầng tiêu tán bằng một bộ nghịch lưu hoà lưới. Data sheet EL4900 mô tả quy trình khá rõ: máy tự cảm nhận lưới đang sống, đo điện áp pha và tần số theo thời gian thực, đồng bộ an toàn rồi mới phát ngược công suất lên lưới — người dùng không phải lập trình gì thêm, cứ hấp thụ là tự trả. Bài chọn tải điện tử DC: công suất danh định là chưa đủ đã đặt ranh giới khái niệm này; EL4900 chính là họ sản phẩm nằm ở phía bên kia ranh giới đó.
Vì sao phòng thử nghiệm Việt Nam bắt đầu cần tải tái sinh?
Câu trả lời nằm ở cơ cấu sản phẩm đang được thử. Một bộ sạc điện thoại 30 W thì tải tiêu tán để bàn là quá đủ. Nhưng danh mục hàng điện tử công suất sản xuất tại Việt Nam đang dịch chuyển lên rất nhanh: bộ sạc xe điện, biến tần điện mặt trời, pack pin và các mô-đun chuyển đổi công suất cho nhà máy. Tập đoàn POSCO đã công bố kế hoạch đầu tư nhà máy vật liệu pin quy mô 37 ha với tổng mức đầu tư hơn 400 triệu USD, dự kiến khởi công nửa cuối năm 2026, sản xuất từ năm 2028 và cung ứng cho các hãng xe điện tại Hoa Kỳ, EU và Hàn Quốc, theo TTXVN. Dòng vốn này kéo theo cả hệ sinh thái phía sau — nhà máy pack pin, bộ sạc và bộ chuyển đổi công suất — và chính các dây chuyền đó mới cần phòng thử nghiệm làm việc ở hàng chục kilowatt, chạy nhiều ca.
Ở quy mô đó, phép tính tiền điện trở nên rất cụ thể. Giả sử một khối 12 kW hấp thụ đầy tải 8 giờ mỗi ngày, 22 ngày mỗi tháng: lượng điện năng đi qua tải là 2.112 kWh mỗi tháng. Lấy mốc thận trọng là hiệu suất trên 85% mà data sheet cam kết (chứ không lấy con số 95% ở phần giới thiệu), thì có ít nhất khoảng 1.795 kWh được trả ngược lên lưới thay vì bốc thành hơi nóng. Với giá bán lẻ điện bình quân 2.204,0655 đồng/kWh chưa gồm thuế giá trị gia tăng theo Quyết định 1279/QĐ-BCT ngày 9/5/2025, riêng phần điện thu hồi đã vào khoảng 3,96 triệu đồng mỗi tháng, tức gần 47,5 triệu đồng một năm cho một khối tải. Cần nói rõ một điều kiện: phần điện này chỉ quy ra tiền khi phụ tải tại chỗ tiêu thụ ngay. Phát ngược ra lưới ở mức bán điện là chuyện thoả thuận riêng với đơn vị điện lực, và cơ chế hoà lưới an toàn của thiết bị tái sinh được nói kỹ hơn trong bài nguồn tái sinh hai chiều.
Khoản thứ hai không nằm trong phép tính trên nhưng có thật: phần lớn trong số 2.112 kWh đó — khoảng 1.795 kWh theo mốc hiệu suất 85% — không còn biến thành nhiệt trong phòng, nên tải làm mát giảm theo; phần tổn hao còn lại (khoảng 15%) vẫn toả nhiệt tại chỗ. Mức tiết kiệm cụ thể phụ thuộc hệ thống điều hoà của từng nhà xưởng nên bài viết này không quy ra tiền, nhưng khi thiết kế phòng thử nghiệm mới thì nó ảnh hưởng trực tiếp tới công suất chiller phải lắp.

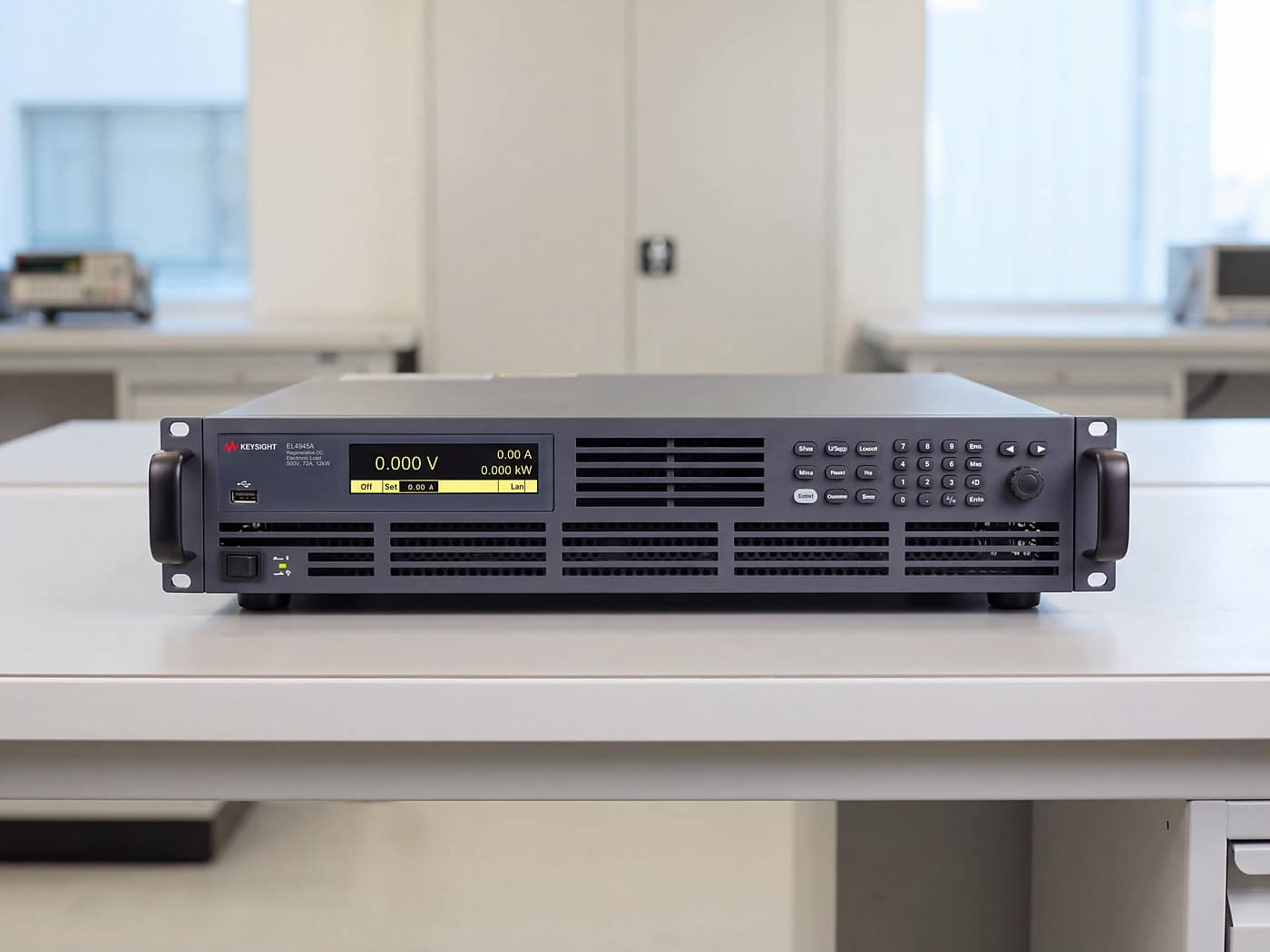

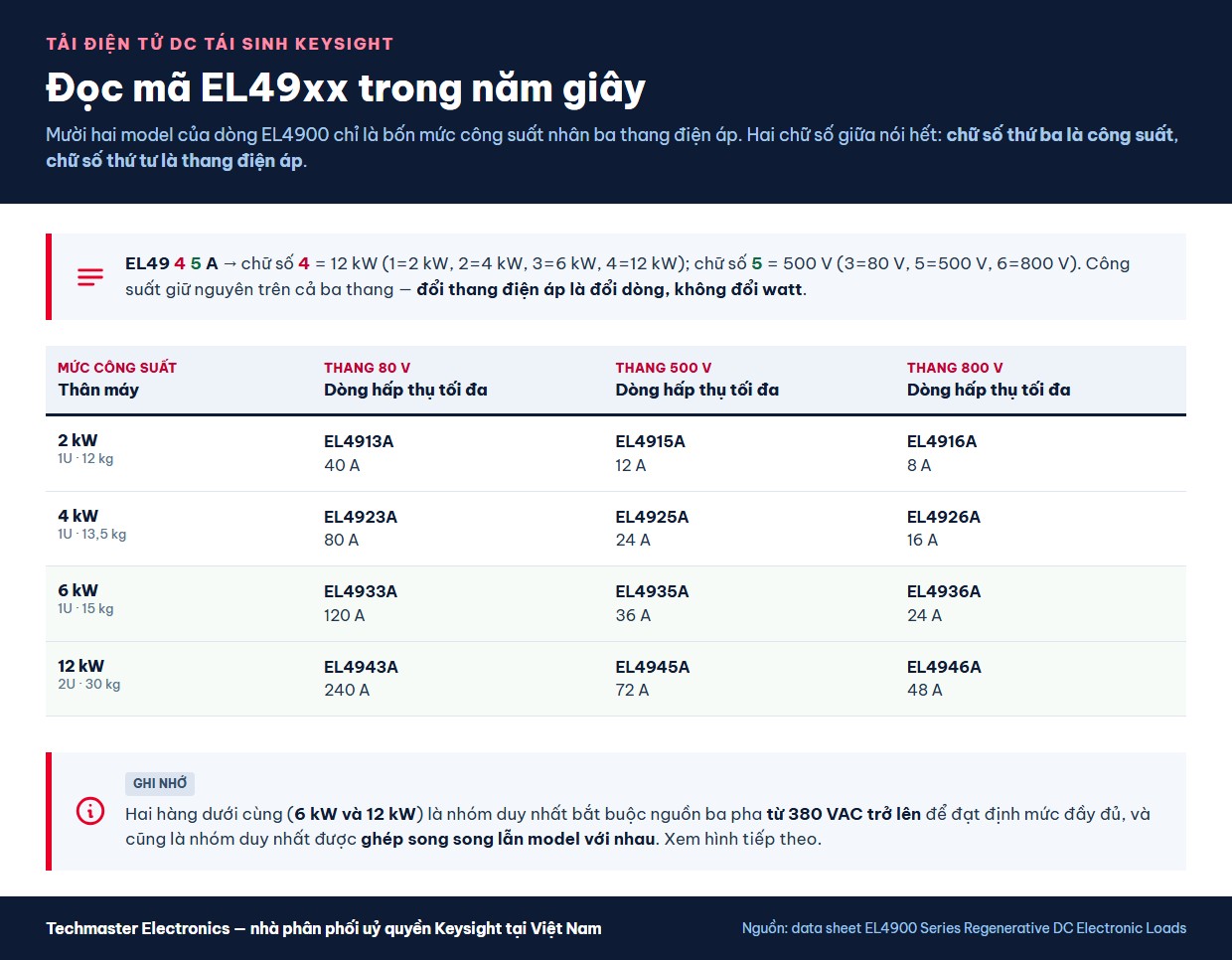

Đọc mã EL49xx thế nào cho nhanh?
Mười hai mã model trông rối nhưng thực ra chỉ mã hoá hai thông tin. Chữ số thứ ba là mức công suất: 1 là 2 kW, 2 là 4 kW, 3 là 6 kW, 4 là 12 kW. Chữ số thứ tư là thang điện áp: 3 là 80 V, 5 là 500 V, 6 là 800 V. Ví dụ EL4933A đọc ra ngay là bản 6 kW, thang 80 V — và đúng như vậy, nó hấp thụ tới 120 A.
Điều đáng chú ý trong bảng trên là công suất không đổi khi bạn đi ngang một hàng. Cả EL4943A, EL4945A và EL4946A đều là 12 kW; thứ thay đổi là cặp điện áp–dòng điện: 80 V/240 A, 500 V/72 A, 800 V/48 A. Nói cách khác, chọn thang điện áp không phải để mua thêm công suất mà để đặt hình chữ nhật làm việc đúng chỗ vật thử của bạn đang nằm.
Nên chọn thang 80 V, 500 V hay 800 V?
Quy tắc thực dụng là chọn thang thấp nhất còn phủ được điện áp hở mạch cao nhất mà vật thử có thể xuất hiện, chứ không phải điện áp làm việc danh định. Một pack pin 48 V khi sạc đầy và nguội có thể vọt lên trên 58 V; một chuỗi tấm quang điện ghi 400 V có điện áp hở mạch lạnh cao hơn đáng kể. Chọn sát quá thì tải sẽ chạm ngưỡng bảo vệ quá áp — trên EL4900 ngưỡng này là 82 V cho các bản 80 V, 530 V cho các bản 500 V và 835 V cho các bản 800 V.
Ngược lại, chọn thang cao hơn nhu cầu cũng có giá của nó. Vì công suất là hằng số theo hàng, lên thang điện áp cao đồng nghĩa với việc mất dòng: cùng 12 kW nhưng EL4946A chỉ hấp thụ được 48 A trong khi EL4943A cho tới 240 A. Với các vật thử điện áp thấp dòng lớn — pack pin cỡ lớn, bộ chuyển đổi DC-DC cho xe điện — dòng mới là ràng buộc thật, và bản 800 V sẽ hết dòng từ rất sớm.
Ba thang này cũng ánh xạ khá gọn vào ba nhóm ứng dụng đang phổ biến tại Việt Nam: 80 V cho pin, module pin và điện tử 12/24/48 V; 500 V cho biến tần điện mặt trời dân dụng và thương mại nhỏ; 800 V cho hệ pin xe điện thế hệ mới và trạm sạc nhanh một chiều. Nếu công việc thiên về đo hiệu suất bộ chuyển đổi hơn là hấp thụ công suất, hãy tham khảo thêm bài đo hiệu suất biến tần: chọn máy phân tích công suất thế nào.

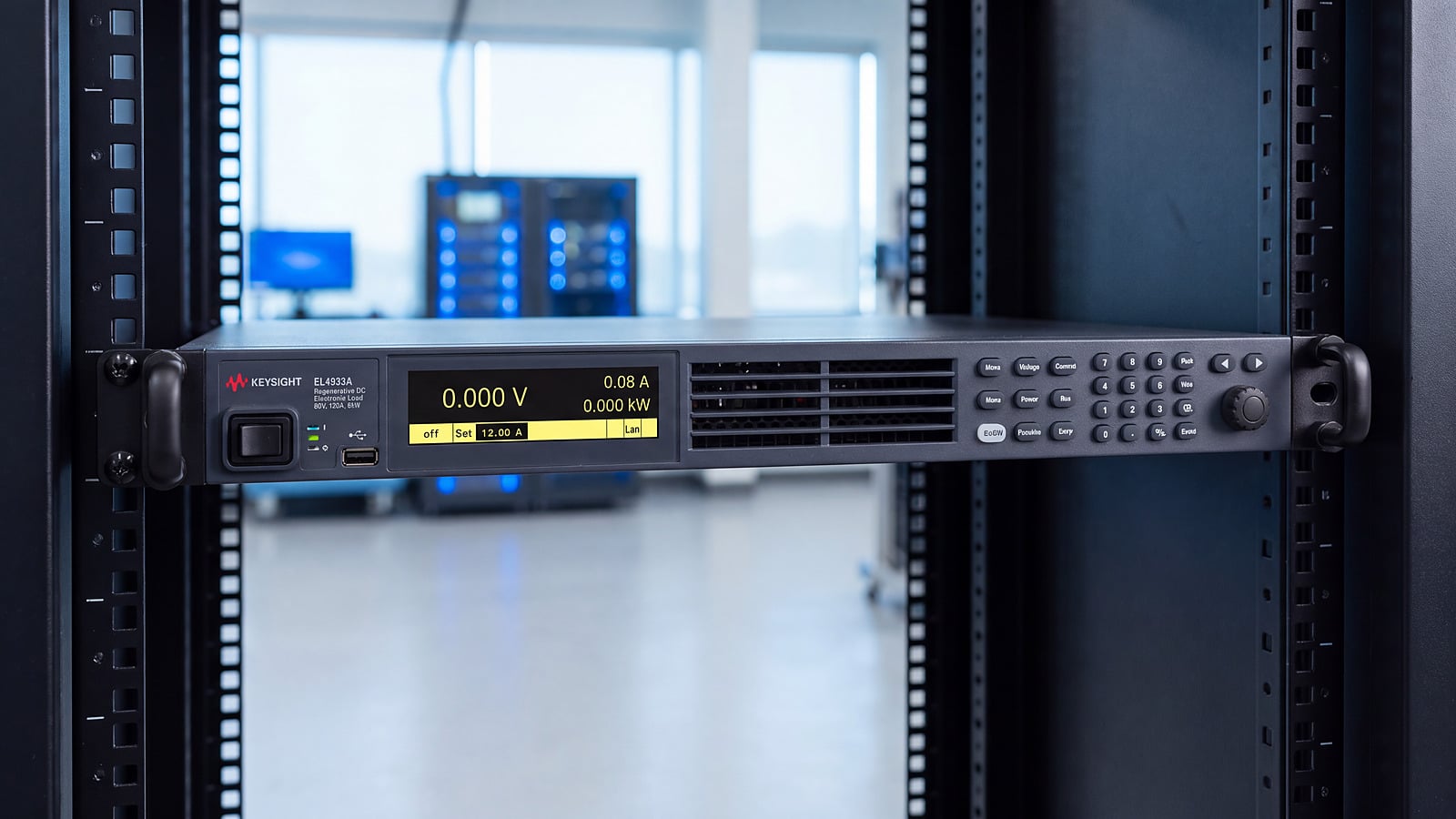

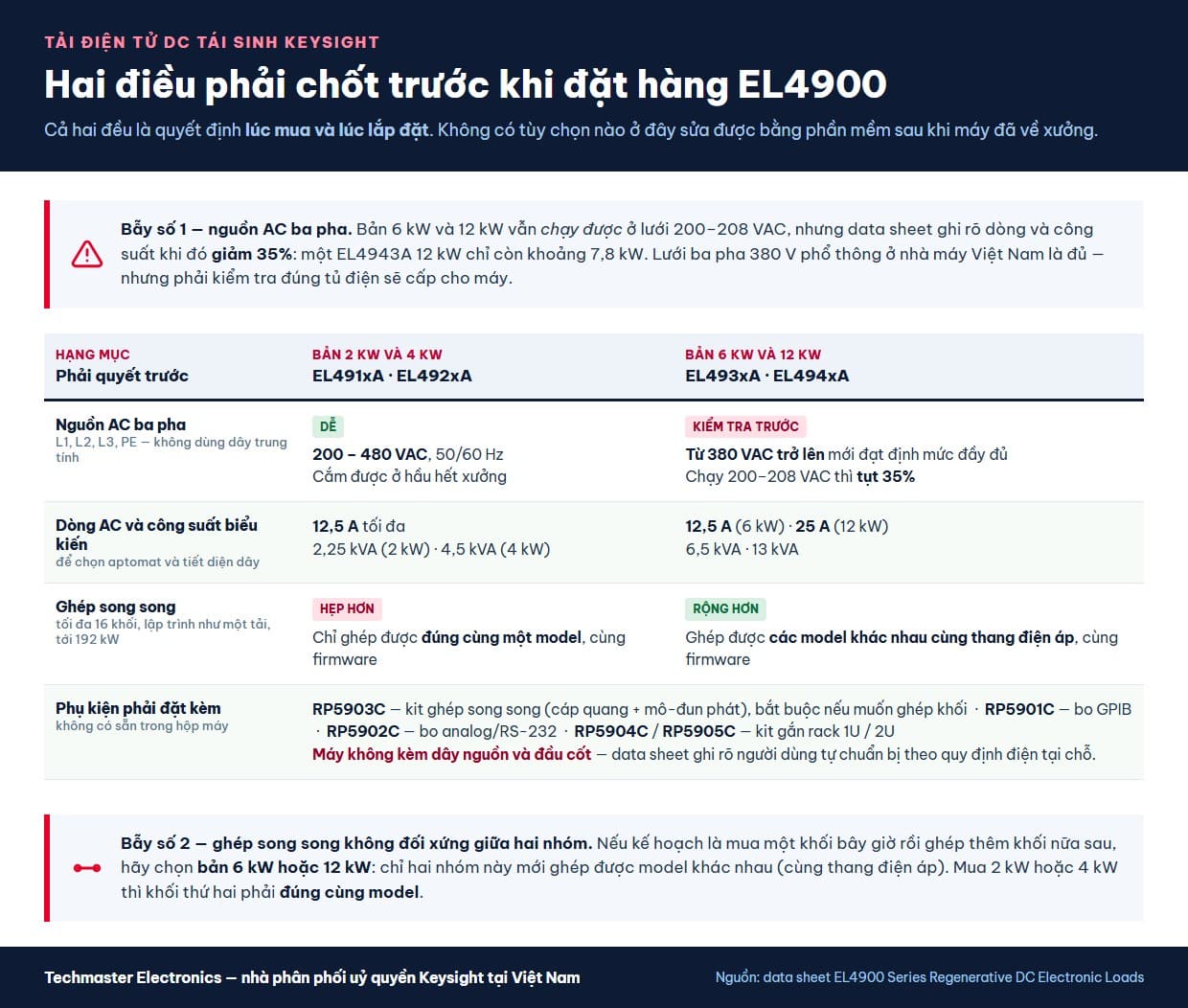

Bẫy thứ nhất: nguồn AC ba pha quyết định định mức thật
Đây là chi tiết dễ bỏ sót nhất trong toàn bộ data sheet, vì nó không nằm ở bảng thông số chính mà ở phần đặc tính đầu vào. EL4900 dùng nguồn ba pha với bốn đầu nối L1, L2, L3 và PE — không dùng dây trung tính. Hai nhóm công suất có yêu cầu khác hẳn nhau:
- Bản 2 kW và 4 kW (EL491xA, EL492xA): dải danh định 200–480 VAC, 50/60 Hz. Gần như lắp ở đâu cũng được.
- Bản 6 kW và 12 kW (EL493xA, EL494xA): cần từ 380 VAC trở lên mới hấp thụ được đúng dòng và công suất định mức. Chính Keysight đặt tên thương mại cho nhóm này kèm chú thích “380/480 VAC”.
Và đây là câu ghi chú đáng giá nhất: bản 6 kW và 12 kW vẫn vận hành được ở lưới 200–208 VAC, nhưng khi đó dòng và công suất định mức giảm 35%. Một EL4943A mua về với kỳ vọng 12 kW sẽ chỉ còn khoảng 7,8 kW nếu tủ điện cấp cho nó là 200 V. Data sheet cho phép vận hành ở dải này, tức máy không hỏng — nó chỉ đơn giản là không đạt con số ghi trên nhãn, và người vận hành rất dễ quy kết nhầm cho vật thử.
Tin tốt cho Việt Nam là lưới hạ áp ba pha phổ thông trong nhà xưởng vốn đã là 380 V, nên yêu cầu này thường được thoả mãn sẵn. Rủi ro thực tế nằm ở các trường hợp cá biệt: khu vực dùng máy biến áp hạ xuống 200–220 V cho một dây chuyền thiết bị nhập theo chuẩn Nhật hoặc Mỹ, hoặc phòng lab được cấp điện từ một tủ phụ đã hạ áp. Vì vậy việc cần làm trước khi ký đơn hàng không phải là hỏi “nhà máy có điện ba pha không” mà là đo đúng cái tủ sẽ cấp cho máy.
Cùng nhóm thông số này còn hai con số nên đưa cho bộ phận điện nước ngay từ đầu: dòng AC tối đa là 12,5 A cho các bản 2, 4 và 6 kW, và 25 A cho bản 12 kW; công suất biểu kiến lần lượt là 2,25 kVA, 4,5 kVA, 6,5 kVA và 13 kVA. Hệ số công suất đạt 0,99 ở đầu vào danh định và công suất định mức, nên phần lớn tính toán aptomat có thể coi kVA xấp xỉ kW — nhưng việc chọn aptomat và tiết diện dây cuối cùng vẫn phải theo quy định lắp đặt điện tại chỗ. Cuối cùng, một điểm rất dễ gây bối rối ngày nhận hàng: data sheet ghi rõ máy không kèm dây nguồn và đầu cốt, người dùng tự chuẩn bị theo quy định điện tại chỗ.
Bẫy thứ hai: ghép song song không đối xứng giữa các nhóm
Khả năng ghép khối của EL4900 rất rộng: tối đa 16 khối chạy ở chế độ chính/phụ, được lập trình như một tải duy nhất, tổng công suất tới 192 kW. Điểm kỹ thuật đáng khen là mạch chia dòng tích hợp — vấn đề kinh điển khi ghép song song tải điện tử là một khối ôm gần hết dòng và rơi về CC trong khi khối kia lơ lửng ở CV, làm hỏng đặc tính đáp ứng quá độ của cả cụm; EL4900 giữ cho mọi khối chia đều dòng và cùng ở đúng chế độ mong muốn.
Nhưng điều kiện ghép thì không giống nhau giữa các nhóm, và đây là chỗ dễ mua nhầm. Data sheet nói: ghép song song các model khác nhau có cùng thang điện áp chỉ áp dụng cho bản 6 kW và 12 kW, với cùng phiên bản firmware. Mọi bản còn lại — tức 2 kW và 4 kW — bắt buộc phải ghép đúng cùng một model, cùng firmware.
Hệ quả mua sắm rất trực tiếp. Nếu kế hoạch là mua một khối bây giờ và mở rộng dần theo ngân sách từng năm, chọn bản 6 kW hoặc 12 kW cho bạn quyền linh hoạt ghép thêm một model khác cùng thang điện áp về sau. Chọn bản 2 kW hay 4 kW thì khối thứ hai phải giống hệt khối thứ nhất — mà sau vài năm, đúng model đó chưa chắc còn được bán. Ngoài ra, ghép khối cần thêm bộ kit RP5903C gồm cáp quang và mô-đun phát; đây là phụ kiện đặt riêng, không có sẵn trong hộp.
Danh sách phụ kiện phải cân nhắc cùng lúc gồm: RP5901C cho giao tiếp GPIB, RP5902C cho analog và RS-232, RP5904C và RP5905C là kit gắn rack cho thân 1U và 2U. Cần nhớ chuẩn đi kèm sẵn chỉ có LAN, USB 2.0 và CAN — nếu hệ đo hiện tại của bạn đang chạy trên GPIB thì bo giao tiếp là hạng mục bắt buộc chứ không phải tuỳ chọn.
EL4900 chạy được những kịch bản thử nào?
Ngoài bốn chế độ ưu tiên đã nói ở trên, phần đáng giá cho công việc thử pin và thử nguồn nằm ở ba cơ chế tạo quá độ. Step là một sự kiện đơn: nhận trigger rồi nhảy mức điện áp hoặc dòng lên/xuống một lần. ARB dwell cố định cho phép dựng dạng sóng tự định nghĩa tới 65.535 điểm, với một khoảng dwell duy nhất áp cho toàn bộ dạng sóng, đặt được từ 1 ms đến 3.600 giây. List linh hoạt hơn về thời gian: tối đa 200 bước, mỗi bước có dwell riêng, và có thể chuyển bước theo trigger thay vì theo đồng hồ.
Chính cái ràng buộc “một dwell cho cả ARB” là chi tiết cần đọc kỹ. Nếu kịch bản xả pin của bạn cần các đoạn dài ngắn khác nhau — ví dụ mô phỏng một chu trình lái xe với các pha tăng tốc ngắn xen kẽ pha chạy đều dài — thì List với dwell riêng từng bước mới là công cụ đúng, chứ không phải ARB. Về đo lường, máy đo đồng thời điện áp và dòng ở hai chế độ trung bình hoặc số hoá, kèm sẵn phép tính công suất, amp-giờ và watt-giờ, nên phần lớn bài toán hiệu suất và dung lượng không cần thiết bị đo ngoài. Với các kịch bản mô phỏng pin phức tạp hơn, xem thêm bài giả lập pin: mô hình trở kháng trong và kịch bản xả.
Bảo vệ vật thử gồm quá áp, quá dòng, quá công suất, quá nhiệt và bảo vệ sụt áp quá độ. Ngưỡng quá công suất đặt cao hơn định mức 2% — 2.040 W, 4.080 W, 6.120 W và 12.240 W tương ứng bốn mức. Cổng điều khiển số phía sau máy có bảy chân cấu hình được, trong đó chân 4 cho trigger vào/ra và chân 5 cho tín hiệu inhibit, cho phép một hệ thống bên ngoài cắt tải tức thì mà không cần đợi phần mềm.
Nên chọn EL4900 hay hệ nguồn hai chiều RP7900?
Hai họ này hay bị gộp vì cùng có chữ “tái sinh”, nhưng vai trò khác nhau. EL4900 là tải: nó chỉ hấp thụ, không cấp. RP7900 là hệ nguồn hai góc phần tư, vừa cấp được vừa hấp thụ, và vì thế phù hợp khi bài thử cần đảo chiều dòng liên tục — chẳng hạn mô phỏng chu kỳ sạc–xả của một pack pin hay thử một bộ biến đổi hai chiều. Chi tiết về họ này nằm ở bài hệ nguồn tái sinh Keysight RP7900 và bài nguồn tái sinh hai chiều cho thử nghiệm nghịch lưu.
Nguyên tắc chọn khá gọn: nếu phép thử của bạn thuần tuý là hút công suất từ một vật thử tự cấp — thử biến tần, thử bộ sạc, thử đầu ra một nguồn công suất lớn — thì tải tái sinh rẻ hơn trên mỗi kilowatt và chiếm ít không gian rack hơn. Nếu phải vừa cấp vừa hút, chọn nguồn hai chiều. Trong một hệ thử trạm sạc xe điện hoàn chỉnh thì hai thứ thường đứng cạnh nhau, như phân tích trong bài đo kiểm sạc xe điện.
Còn nếu công suất bài toán của bạn thực ra chỉ ở mức vài trăm watt, đừng mua tải tái sinh: dòng EL30000 để bàn vừa rẻ hơn vừa đủ dùng — nhưng nhớ trần của họ này là 350 W trên một ngõ vào (EL34143A) và 600 W cho bản hai ngõ (EL34243A). Từ mức đó lên tới khoảng 1,8 kW thì khung mô-đun N3300A hợp lý hơn. Xem bài so sánh EL34143A với dòng EL30000, bài so sánh EL33133A và EL34143A và bài 6 ứng dụng thực tế của EL33133A. Điểm hoà vốn của tính năng tái sinh nằm ở chỗ công suất đủ lớn và thời gian chạy đủ dài để phần điện thu hồi bù lại được chênh lệch giá mua.
Câu hỏi thường gặp
Tải điện tử DC tái sinh khác tải điện tử thường ở điểm nào?
Cả hai đều hút dòng từ vật thử theo chế độ CC, CV, CR hoặc CP như nhau. Khác biệt nằm ở tầng công suất: tải thường biến toàn bộ năng lượng hấp thụ thành nhiệt và thải vào phòng, còn tải tái sinh có bộ nghịch lưu hoà lưới để đẩy năng lượng đó trở lại lưới điện. Với EL4900, data sheet ghi mức trả về tới 95% và hiệu suất khi hấp thụ trên 85%.
Nhà máy ở Việt Nam có phải cải tạo điện để lắp EL4900 không?
Thường là không. Bản 2 kW và 4 kW nhận 200–480 VAC ba pha nên lắp ở đâu cũng được. Bản 6 kW và 12 kW cần từ 380 VAC trở lên, mà lưới hạ áp ba pha phổ thông trong nhà xưởng Việt Nam vốn đã là 380 V. Điều cần kiểm tra là chính tủ điện sẽ cấp cho máy: nếu đó là nhánh đã hạ xuống 200–208 V thì dòng và công suất định mức sẽ giảm 35%.
Ghép nhiều khối EL4900 với nhau cần thêm gì?
Cần bộ kit RP5903C gồm cáp quang và mô-đun phát, đặt riêng ngoài máy. Ghép được tối đa 16 khối ở chế độ chính/phụ và lập trình như một tải duy nhất, tổng tới 192 kW. Lưu ý điều kiện không giống nhau: chỉ bản 6 kW và 12 kW mới ghép được các model khác nhau cùng thang điện áp, còn bản 2 kW và 4 kW phải ghép đúng cùng một model, cùng firmware.
Chọn thang điện áp theo điện áp làm việc hay điện áp hở mạch?
Theo điện áp hở mạch cao nhất mà vật thử có thể xuất hiện, không phải điện áp danh định. Pack pin 48 V sạc đầy có thể vượt 58 V, còn chuỗi tấm quang điện lạnh có điện áp hở mạch cao hơn nhãn đáng kể. Ngưỡng bảo vệ quá áp của EL4900 là 82 V, 530 V và 835 V tương ứng ba thang, nên chọn sát quá sẽ khiến máy chạm bảo vệ giữa bài đo.
Kết luận
Với dòng EL4900, hai quyết định đắt nhất đều nằm ở khâu đặt hàng chứ không phải khâu vận hành: thang điện áp quyết định hình chữ nhật làm việc mà bạn sẽ sống cùng suốt vòng đời máy, và nhóm công suất quyết định cả yêu cầu nguồn ba pha lẫn quyền được ghép khối linh hoạt về sau. Cả hai đều không sửa được bằng phần mềm. Còn tính năng tái sinh thì trả lời một câu hỏi rất kế toán: ở công suất và số giờ chạy của bạn, phần điện thu hồi có bù lại chênh lệch giá mua trong bao lâu.
