Một bộ biến tần đạt hiệu suất 97% và một bộ đạt 98% nghe như chỉ hơn kém nhau 1%, nhưng thực chất tổn hao đã giảm đi một phần ba. Đây chính là lý do đo hiệu suất biến tần lại khắt khe đến vậy: bạn không đo cái lớn, bạn đo phần chênh lệch rất nhỏ giữa công suất vào và công suất ra. Nếu thiết bị đo có sai số ngang với mức cải thiện mà nhóm thiết kế vừa đạt được, kết quả đo sẽ không nói lên điều gì.
Bài viết này giải thích vì sao đo hiệu suất biến tần cần một máy phân tích công suất chứ không phải một máy hiện sóng thông thường, và cách đọc đúng các con số trên bảng thông số — lấy dòng Keysight IntegraVision PA2200 làm ví dụ minh họa. Dòng PA2200 hiện đã ở cuối vòng đời trên trang chủ Keysight toàn cầu, nên hãy đọc bài này như một khung tiêu chí kỹ thuật và xác nhận model hiện hành với Techmaster trước khi lập cấu hình.
Tóm tắt nhanh
- Vì sao đo hiệu suất biến tần cần máy chuyên dụng: hiệu suất là hiệu số của hai đại lượng lớn gần bằng nhau, nên sai số phép đo phải nhỏ hơn nhiều lần mức cải thiện cần chứng minh.
- Điểm khác biệt của IntegraVision: ngõ vào cách ly 1000 V CAT II, số hóa đồng thời áp và dòng ở 5 MSa/s 16 bit, hiển thị dạng sóng theo thời gian thực như máy hiện sóng.
- Lưu ý khi đọc thông số: độ chính xác luôn có dạng ±(% số đọc + % dải + số hạng cố định) — con số 0,05% một mình không đủ nghĩa.
Vì sao đo hiệu suất biến tần lại khó hơn bạn nghĩ?
Hiệu suất được tính bằng công suất ra chia công suất vào. Với một bộ biến đổi đạt 98%, hai giá trị này chỉ chênh nhau 2%. Muốn khẳng định chắc chắn rằng phiên bản mạch mới tốt hơn phiên bản cũ 0,2%, sai số của phép đo công suất phải nhỏ hơn con số đó nhiều lần — và sai số này xuất hiện ở cả hai đầu đo, đầu vào lẫn đầu ra.
Khó khăn thứ hai nằm ở dạng sóng. Ngõ ra biến tần là chuỗi xung điều chế độ rộng, dòng điện méo mạnh và hệ số công suất khác 1. Các công thức tính công suất giả định hình sin sẽ cho kết quả sai. Phép đo phải lấy giá trị hiệu dụng thực và nhân điểm-với-điểm giữa áp và dòng theo thời gian, thay vì nhân hai giá trị trung bình.
Khó khăn thứ ba là tính động, và đây là lý do phép đo hiệu suất biến tần khác hẳn phép đo công suất tĩnh. Thiết bị thực tế không chạy ở một điểm làm việc cố định: động cơ khởi động, tải thay đổi, hệ thống chuyển giữa chế độ chờ và chế độ đầy tải. Bảng thông số của Keysight nêu đúng vấn đề này — thiết bị đo công suất truyền thống không cung cấp được phép đo động chính xác, còn máy hiện sóng lại không được thiết kế để đo công suất với độ chính xác cao.
Đo hiệu suất biến tần: máy phân tích công suất khác máy hiện sóng ở điểm nào?
Khác biệt căn bản nằm ở mặt trước máy. Máy hiện sóng có ngõ vào tham chiếu đất và không cách ly, nên muốn đo điện áp thả nổi hoặc đo dòng bạn buộc phải dùng que đo vi sai và que đo dòng. Mỗi que đo lại thêm một tầng sai số, đúng ở khâu mà bạn đang cần độ chính xác nhất.
IntegraVision đi theo hướng ngược lại: mọi ngõ vào đều cách ly với nhau và với vỏ máy, đạt mức 1000 V CAT II. Bạn nối trực tiếp bằng phích chuối có bọc, không cần que đo vi sai và cũng không phải chấp nhận rủi ro khi thả nổi một thiết bị vốn tham chiếu đất. Dòng điện đi qua shunt tích hợp đã được hiệu chuẩn sẵn.
Một chi tiết đáng chú ý về cấu hình: mỗi kênh có sẵn cả hai ngõ dòng 2 A và 50 A, thay vì bắt người dùng chọn giữa ngõ dòng thấp và ngõ dòng cao khi đặt hàng. Khi cần đo trên 50 A hoặc cần băng thông rộng hơn 100 kHz — giới hạn băng thông của hai ngõ dòng nối trực tiếp — bạn dùng que đo dòng kiểu kẹp qua ngõ transducer ngoài; máy hỗ trợ các model que đo dòng Keysight 11488, N2780B, N2781B, N2782B và N2783B.
Keysight IntegraVision PA2200 đo được những gì?

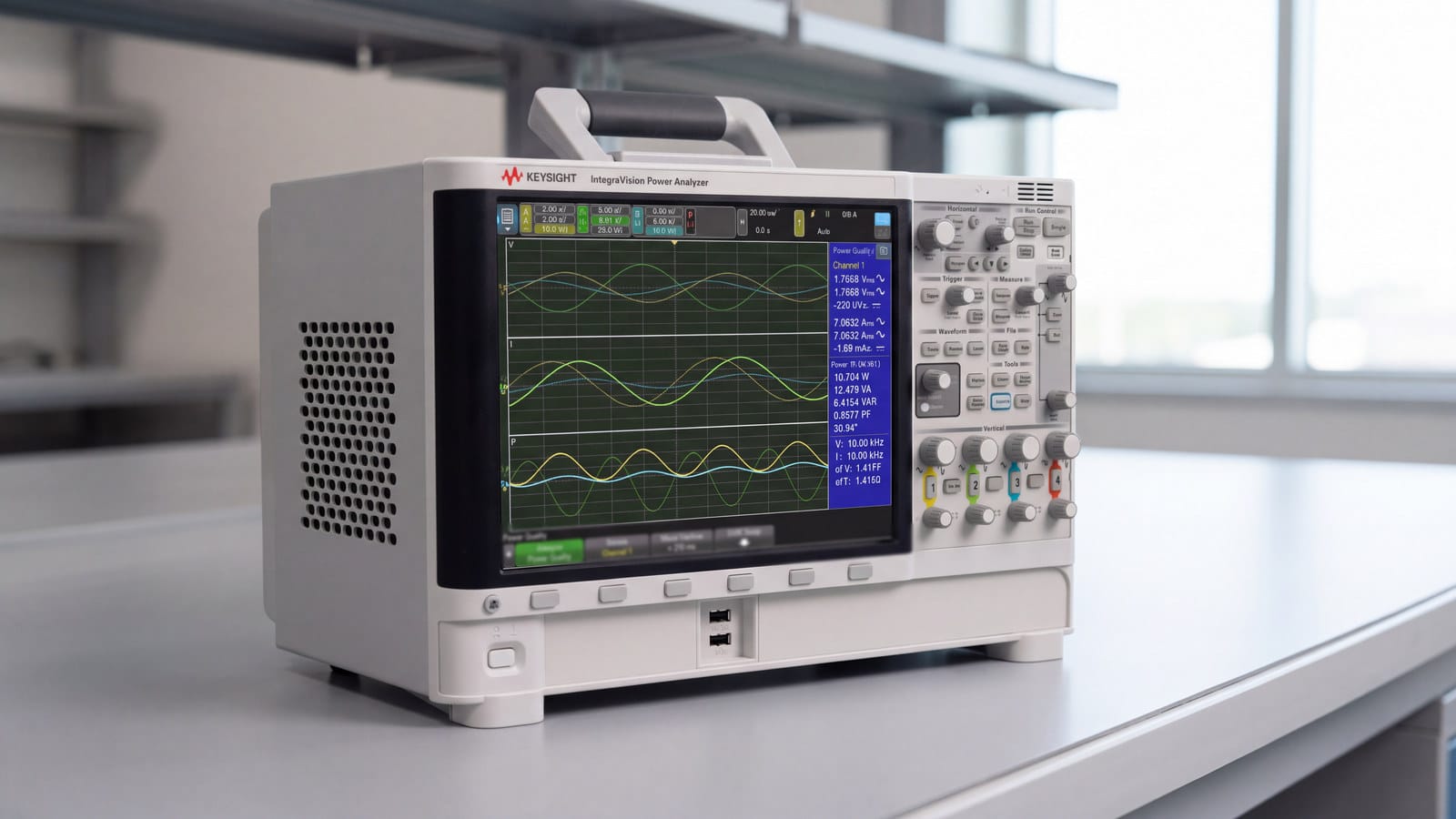

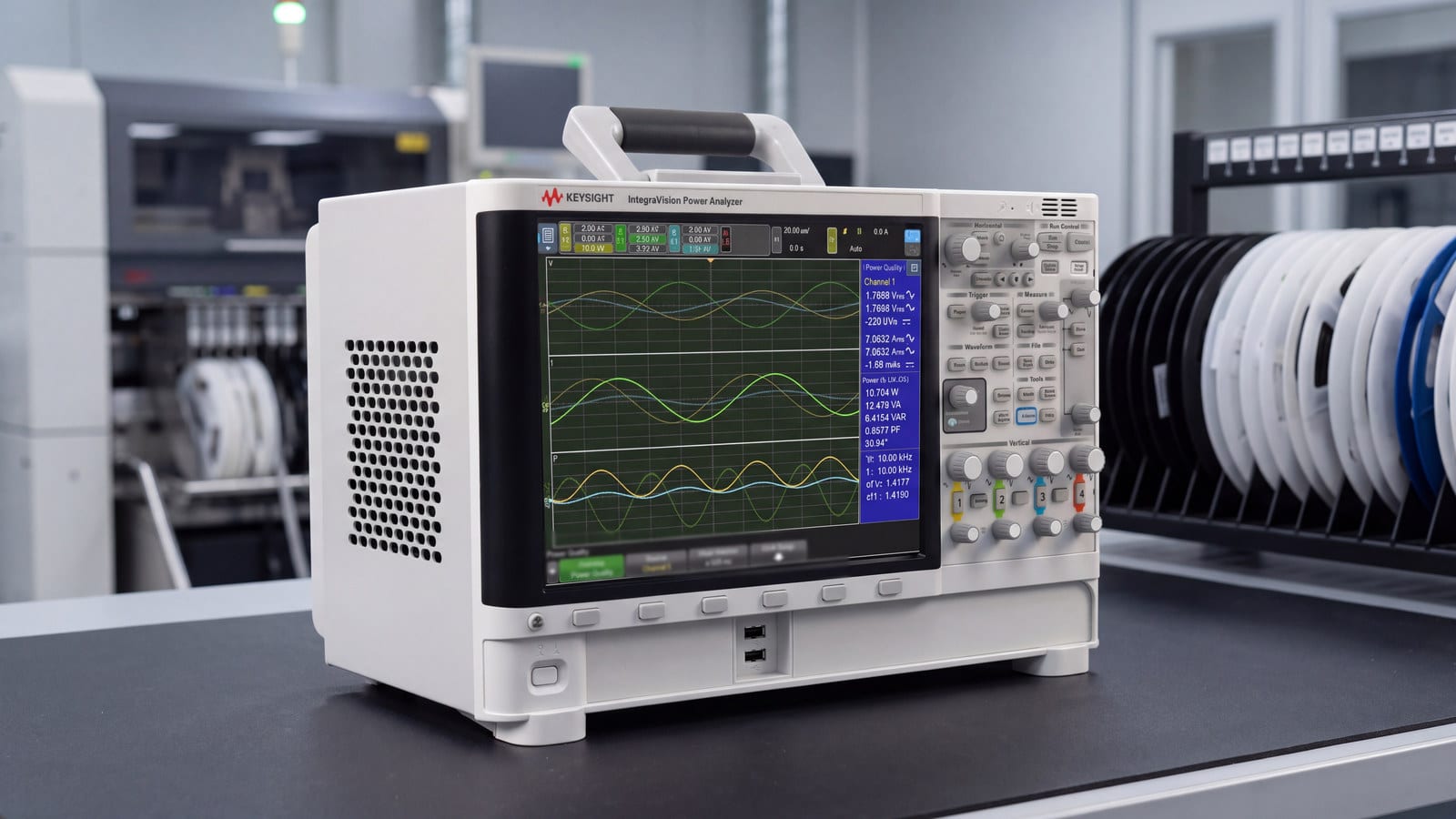

Dòng PA2200 có hai model: PA2201A với 2 kênh công suất cho hệ một pha, và PA2203A với 4 kênh công suất cho phân tích ba pha. Các thông số chính theo tài liệu kỹ thuật chính thức của Keysight:

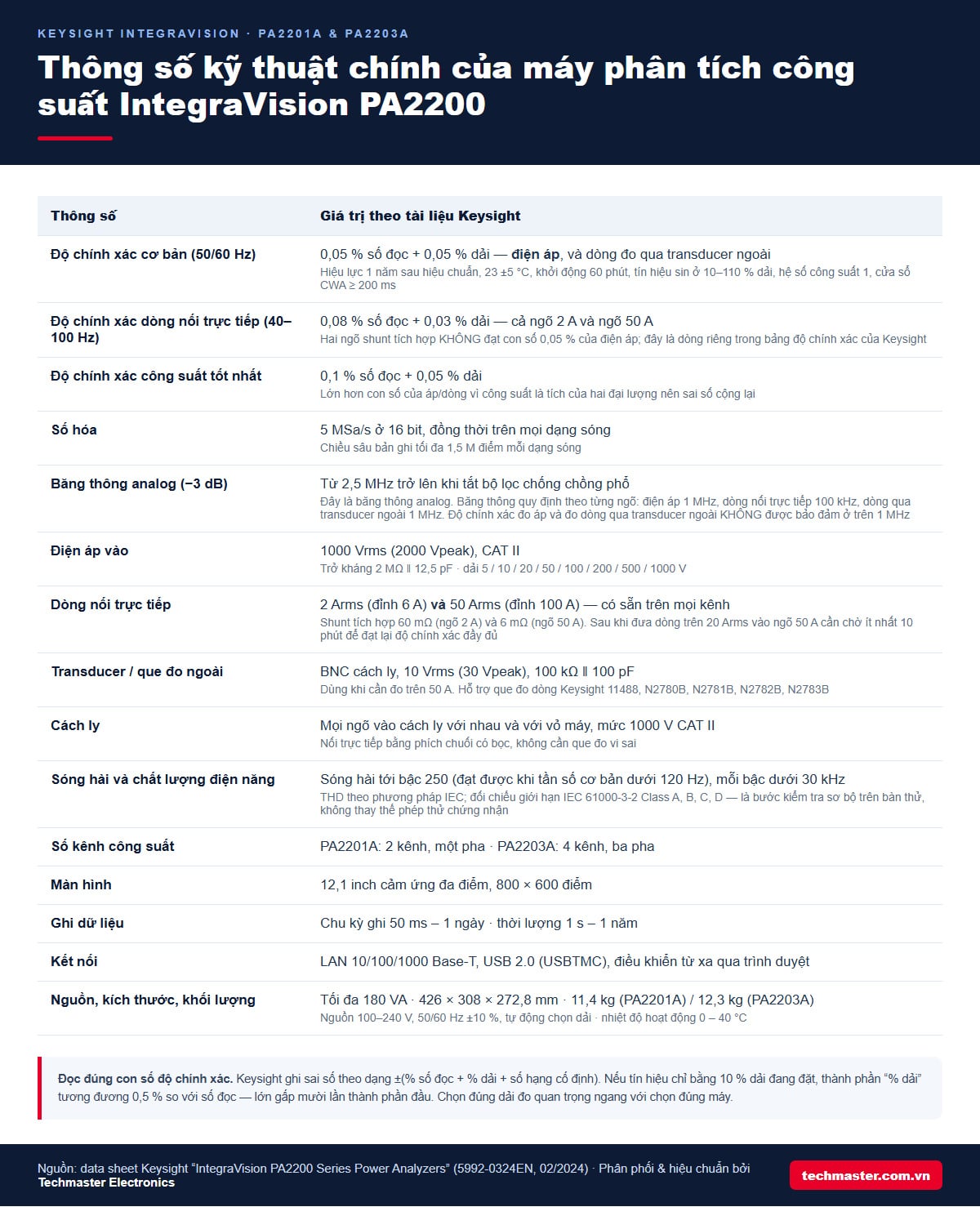

| Thông số | Giá trị |
|---|---|
| Độ chính xác cơ bản (50/60 Hz) | 0,05% số đọc + 0,05% dải — điện áp, và dòng đo qua transducer ngoài |
| Độ chính xác dòng nối trực tiếp (40–100 Hz) | 0,08% số đọc + 0,03% dải — cả ngõ 2 A và 50 A |
| Độ chính xác công suất tốt nhất (50/60 Hz) | 0,1% số đọc |
| Tốc độ số hóa | 5 MSa/s ở 16 bit, đồng thời trên mọi dạng sóng |
| Chiều sâu bản ghi | 1,5 M điểm mỗi dạng sóng |
| Băng thông analog (−3 dB) | từ 2,5 MHz trở lên khi tắt bộ lọc chống chồng phổ |
| Băng thông quy định theo từng ngõ | điện áp 1 MHz · dòng nối trực tiếp 100 kHz · dòng qua transducer ngoài 1 MHz |
| Điện áp tối đa | 1000 Vrms (2000 Vpeak), CAT II |
| Dòng nối trực tiếp | 2 Arms (6 Apeak) và 50 Arms (100 Apeak) trên mọi kênh |
| Ngõ transducer ngoài | BNC cách ly, 10 Vrms (30 Vpeak) |
| Phân tích sóng hài | tới bậc 250 (đạt được khi tần số cơ bản dưới 120 Hz), mỗi bậc phải dưới 30 kHz |
| Màn hình | 12,1 inch cảm ứng đa điểm, 800 × 600 |
| Kết nối | LAN 10/100/1000, USB 2.0, điều khiển từ xa qua trình duyệt |
| Kích thước / khối lượng | 426 × 308 × 272,8 mm; PA2201A 11,4 kg, PA2203A 12,3 kg |
Ngoài các phép đo công suất cơ bản, máy đo được chất lượng điện năng gồm W, VA, VAR, hệ số công suất, góc pha và hệ số đỉnh; đo năng lượng tích lũy theo Ah và Wh để phân tích điện năng tiêu thụ từ lưới hoặc quá trình sạc — xả pin; và kiểm tra sóng hài theo các giới hạn IEC 61000-3-2 Class A, B, C, D. Cần lưu ý đây là bước kiểm tra sơ bộ ngay trên bàn thử nghiệm, không thay thế phép thử chứng nhận tại phòng đo được công nhận.
“Độ chính xác 0,05%” thực sự nghĩa là gì?
Đây là chỗ dễ hiểu sai nhất khi đo hiệu suất biến tần, và cũng là chỗ một con số đúng trở thành một tuyên bố sai khi bị rút gọn. Tài liệu Keysight ghi độ chính xác theo dạng ±(% số đọc + % dải + số hạng cố định). Ở dải 40 Hz – 1 kHz, sai số điện áp là 0,05% số đọc cộng 0,05% dải. Nếu bạn đo một tín hiệu chỉ bằng 10% dải đang đặt, thành phần “% dải” trở thành 0,5% so với số đọc — lớn gấp mười lần thành phần đầu tiên. Chọn đúng dải đo vì thế quan trọng ngang với chọn đúng máy.
Điểm thứ hai: 0,05% không phải là độ chính xác công suất. Đó là con số cho điện áp — và cho dòng đo qua transducer ngoài. Riêng hai ngõ dòng nối trực tiếp 2 A và 50 A, bảng thông số ghi 0,08% số đọc + 0,03% dải ở 40–100 Hz. Sai số công suất tốt nhất là 0,1% số đọc, vì công suất là tích của hai đại lượng nên sai số của chúng cộng lại. Một bảng thông số ghi “độ chính xác 0,05%” ngay cạnh chữ “power analyzer” rất dễ khiến người đọc gán nhầm con số này cho phép đo công suất.
Điểm thứ ba: đừng gắn con số độ chính xác với băng thông 2,5 MHz. 2,5 MHz là băng thông analog −3 dB khi tắt bộ lọc chống chồng phổ. Chính tài liệu ghi rõ độ chính xác của phép đo điện áp và phép đo dòng qua transducer ngoài không được bảo đảm ở trên 1 MHz. Băng thông rộng và độ chính xác được bảo đảm trên toàn băng thông đó là hai chuyện khác nhau.
Cuối cùng, toàn bộ các con số trên chỉ đúng trong điều kiện quy định: trong vòng 1 năm kể từ lần hiệu chuẩn, nhiệt độ 23 ±5 °C, độ ẩm 20–80%, khởi động tối thiểu 60 phút, tín hiệu hình sin ở mức 10–110% dải, hệ số công suất bằng 1 và cửa sổ đo CWA từ 200 ms trở lên. Đây là lý do hiệu chuẩn định kỳ không phải thủ tục hình thức: hết chu kỳ một năm, thông số trong bảng không còn là cam kết của nhà sản xuất nữa.
CWA là gì và vì sao cửa sổ đo quyết định tần số thấp nhất?
Máy phân tích công suất dùng các phép biến đổi toán học để phân tích tín hiệu, và các phép biến đổi này đòi hỏi cửa sổ đo không có khoảng trống. Kỹ thuật Continuous Whole-Cycle Analysis (CWA) luôn thực hiện phép đo trên một số nguyên dương chu kỳ tín hiệu, không bỏ sót dữ liệu giữa các lần đo.
Hệ quả thực tế: độ dài cửa sổ CWA đặt ra giới hạn tần số thấp nhất mà máy đo được.
| Độ dài cửa sổ CWA | Tần số thấp nhất đo được |
|---|---|
| 50 ms | 200 Hz |
| 100 ms | 100 Hz |
| 200 ms (mặc định) | 45 Hz (mặc định) |
| 500 ms | 20 Hz |
| 1 s | 10 Hz |
| 2 s | 5 Hz |
| 5 s | 2 Hz |
| 10 s | 1 Hz |
| 20 s | 0,5 Hz |
Khi đo hiệu suất biến tần điều khiển động cơ chạy ở tần số thấp — chẳng hạn lúc khởi động mềm hoặc chạy chậm — cửa sổ mặc định 200 ms sẽ không đủ. Bạn phải nới cửa sổ, và đổi lại là mỗi kết quả đo mất nhiều thời gian hơn. Đây là một đánh đổi cần tính đến khi lập quy trình kiểm tra trên dây chuyền.
Đo hiệu suất biến tần trong bối cảnh Việt Nam
Nhu cầu đo hiệu suất biến tần tại Việt Nam gắn trực tiếp với quy mô điện tái tạo đang được quy hoạch. Theo Quy hoạch điện VIII điều chỉnh được phê duyệt tại Quyết định 768/QĐ-TTg ngày 15/4/2025, công suất điện mặt trời đến năm 2030 đặt ở mức 46.459 – 73.416 MW, chiếm 25,3 – 31,1% tổng công suất; điện gió trên bờ và gần bờ đạt 26.066 – 38.029 MW; điện gió ngoài khơi khoảng 6.000 – 17.032 MW dự kiến vận hành giai đoạn 2030 – 2035.
Mỗi megawatt trong các con số đó đều đi qua một bộ nghịch lưu. Với quy mô này, chênh lệch hiệu suất vài phần mười phần trăm giữa hai thiết kế inverter trở thành sản lượng điện thực tế đáng kể trong suốt vòng đời dự án — và là lập luận thương mại mà nhà sản xuất phải chứng minh bằng số liệu đo được.

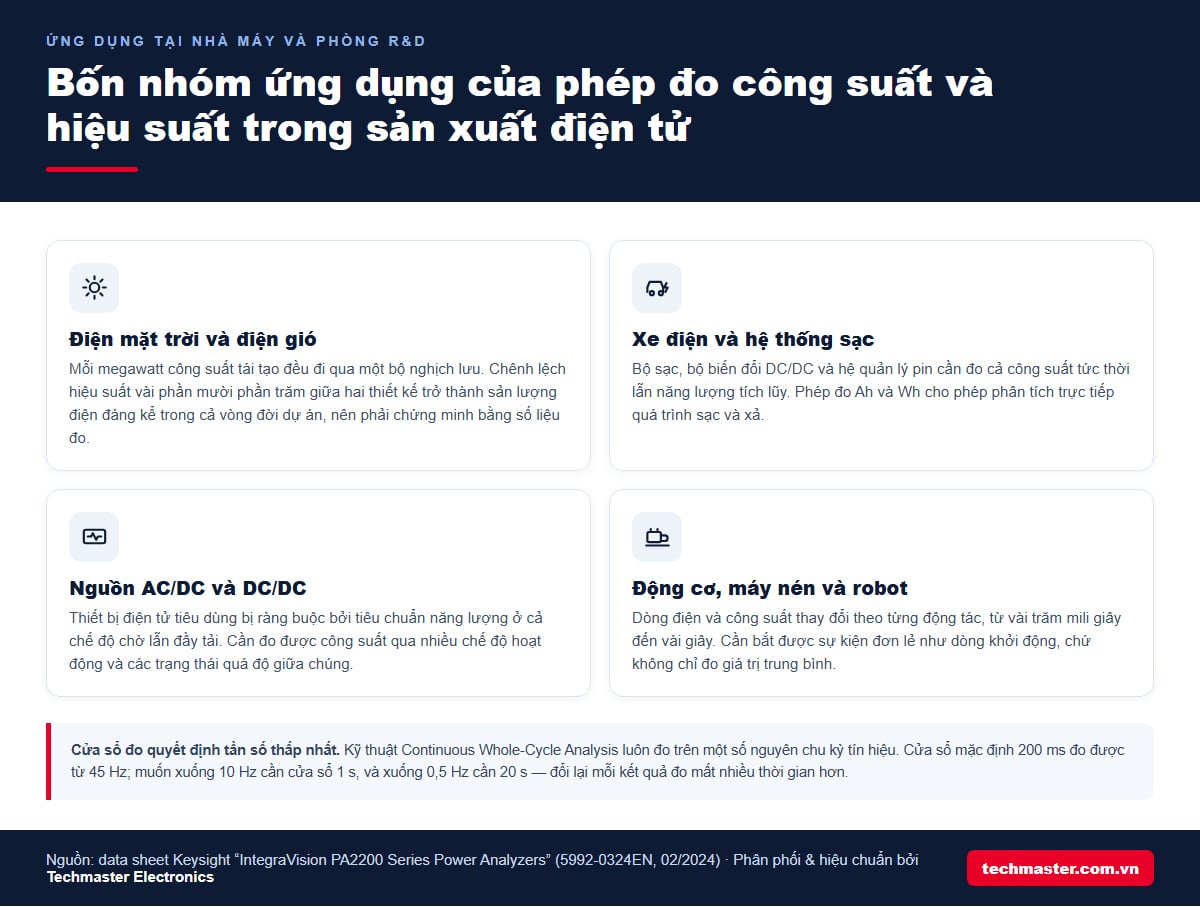

Ngoài điện tái tạo, ba nhóm ứng dụng khác cũng đang đẩy nhu cầu đo hiệu suất biến tần và bộ biến đổi lên nhanh tại các nhà máy Việt Nam: bộ sạc và hệ thống quản lý pin cho xe điện; bộ nguồn AC/DC và DC/DC trong thiết bị điện tử tiêu dùng, nơi tiêu thụ điện ở chế độ chờ bị các tiêu chuẩn năng lượng ràng buộc; và động cơ, máy nén, robot công nghiệp — những tải mà dòng điện và công suất thay đổi theo từng động tác, đòi hỏi khả năng bắt sự kiện đơn lẻ chứ không chỉ đo giá trị trung bình.
Đo hiệu suất biến tần nên chọn PA2201A hay PA2203A?
Nguyên tắc chọn rất trực tiếp và phụ thuộc vào số điểm đo bạn cần theo dõi đồng thời. PA2201A có 2 kênh công suất, đủ cho hệ một pha khi bạn cần đo đồng thời đầu vào và đầu ra của một bộ biến đổi — chính là cấu hình tối thiểu để tính hiệu suất. PA2203A có 4 kênh, dành cho phân tích ba pha, hoặc cho trường hợp cần theo dõi nhiều nhánh cùng lúc.
Lưu ý về vòng đời sản phẩm: dòng PA2200 đã bước vào giai đoạn cuối vòng đời trên trang chủ Keysight toàn cầu. Nếu bạn đang lập cấu hình cho một dự án mới, hãy liên hệ Techmaster để được tư vấn model hiện hành phù hợp cùng phương án thay thế, thay vì đặt hàng theo mã sản phẩm cũ.
Nếu phép đo của bạn nghiêng về đặc tính linh kiện hơn là hiệu suất hệ thống, hai hướng liên quan đáng tham khảo là đo đặc tính linh kiện công suất SiC/GaN ở cấp độ transistor, và đo tính toàn vẹn nguồn bằng đầu dò power rail khi vấn đề nằm ở gợn sóng trên đường nguồn. Ở phía nguồn cấp và tải thử, tham khảo thêm hệ nguồn tái sinh RP7900, máy phân tích nguồn DC N6705C và tải điện tử DC EL34143A. Để ghi nhiệt độ và các đại lượng phụ trợ trong cùng phép thử hiệu suất, hệ thu thập dữ liệu DAQ970A là lựa chọn thường đi kèm.
Câu hỏi thường gặp
Đo hiệu suất biến tần bằng máy hiện sóng có được không?
Được, nhưng độ chính xác thường không đủ để chứng minh mức cải thiện nhỏ. Máy hiện sóng có ngõ vào tham chiếu đất nên phải dùng que đo vi sai và que đo dòng, mỗi que đo lại thêm sai số. Khi cần khẳng định một thiết kế tốt hơn 0,2%, sai số cộng dồn từ các que đo có thể lớn hơn chính mức chênh lệch cần đo. Máy hiện sóng vẫn rất hữu ích để quan sát dạng sóng và bắt sự kiện quá độ.
Độ chính xác 0,05% của IntegraVision áp dụng cho phép đo nào?
Cho phép đo điện áp ở 50/60 Hz, và phải hiểu là 0,05% số đọc cộng thêm 0,05% dải đo. Dòng đo qua transducer ngoài cũng đạt mức này, nhưng hai ngõ dòng nối trực tiếp 2 A và 50 A được ghi 0,08% số đọc + 0,03% dải. Độ chính xác công suất tốt nhất là 0,1% số đọc, vì công suất là tích của áp và dòng nên sai số của hai đại lượng cộng lại. Các con số này chỉ có hiệu lực trong vòng một năm kể từ lần hiệu chuẩn và ở nhiệt độ 23 ±5 °C.
PA2203A đo được dòng tối đa bao nhiêu?
Mỗi kênh có sẵn hai ngõ dòng nối trực tiếp: 2 Arms (đỉnh 6 A) và 50 Arms (đỉnh 100 A). Khi cần đo trên 50 A hoặc cần băng thông rộng hơn 100 kHz — giới hạn của ngõ dòng nối trực tiếp — bạn dùng que đo dòng kiểu kẹp hoặc transducer khác qua ngõ BNC cách ly với tín hiệu ra tối đa 10 Vrms. Lưu ý sau khi đưa dòng trên 20 Arms vào ngõ 50 A, cần chờ ít nhất 10 phút để shunt nguội và đạt lại độ chính xác đầy đủ khi đo dưới 20 Arms.
Máy có kiểm tra được sóng hài theo tiêu chuẩn không?
Máy đo sóng hài điện áp, dòng điện và công suất tới bậc 250 — đạt được khi tần số cơ bản dưới 120 Hz và mỗi bậc nằm dưới 30 kHz — đo tổng méo hài THD theo phương pháp IEC, và đối chiếu nhanh với các giới hạn IEC 61000-3-2 Class A, B, C, D. Đây là bước kiểm tra sơ bộ trên bàn thử nghiệm giúp phát hiện sớm vấn đề, không thay thế phép thử chứng nhận tại phòng đo được công nhận.
Tư vấn cấu hình cho phòng thí nghiệm của bạn
Nếu nhóm kỹ thuật của bạn đang xây dựng quy trình đo hiệu suất biến tần hoặc kiểm tra bộ biến đổi công suất trên dây chuyền, Techmaster Electronics là đại lý ủy quyền của Keysight tại Việt Nam, cung cấp thiết bị chính hãng kèm dịch vụ hiệu chuẩn theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn vòng đời. Xem thêm danh mục thiết bị đo Keysight và nhóm bộ nguồn DC, hoặc liên hệ Techmaster để được tư vấn cấu hình phù hợp với bài toán đo của bạn.
Nguồn thông số kỹ thuật: tài liệu IntegraVision PA2200 Series Power Analyzers Data Sheet (5992-0324EN) của Keysight Technologies.
