Một bàn thử pin, bộ sạc hay biến tần thường cần hai thiết bị: một bộ nguồn DC để cấp điện và một tải điện tử để hút điện về. Tải điện tử truyền thống đốt toàn bộ năng lượng hút được thành nhiệt, rồi điều hoà phòng lab lại tốn điện để mang lượng nhiệt đó ra ngoài. Nguồn DC tái sinh gộp hai vai trò vào một máy và trả phần năng lượng hút được về lưới. Bài này đọc kỹ data sheet NS-4 Class Expert ATE Power Supplies (3125-1369, bản 09/2026) để trả lời: Keysight RP5900 gồm những model nào, đọc mã model ra sao, cần lưới điện thế nào, và khi nào nên chọn nó thay vì EL4900 hay RP7900.
Nguồn DC tái sinh là gì?

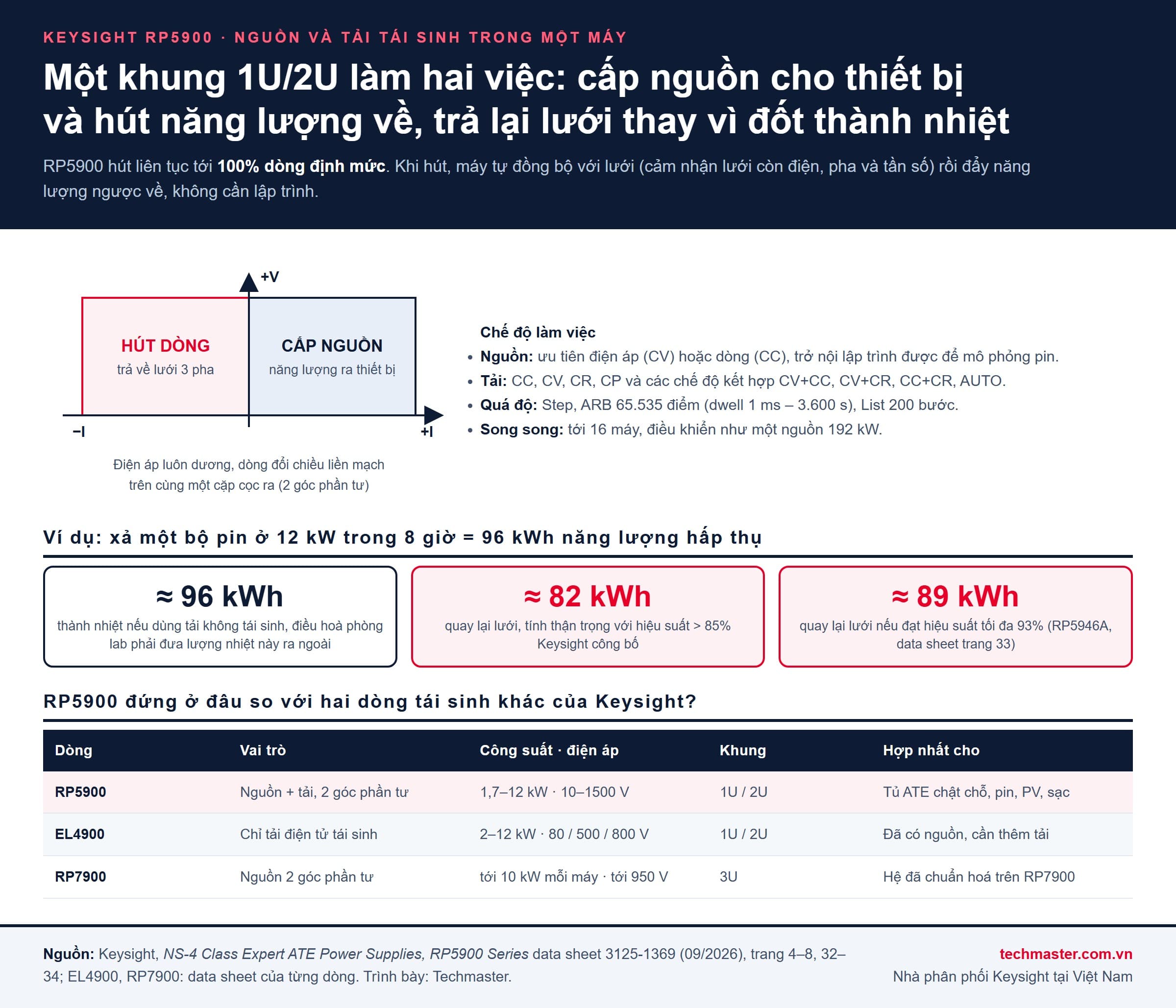

Nguồn DC tái sinh (regenerative DC power supply) là bộ nguồn làm việc ở hai góc phần tư: điện áp ra luôn dương, nhưng dòng có thể chảy theo cả hai chiều. Khi dòng dương, máy cấp năng lượng cho thiết bị cần thử như một bộ nguồn thường. Khi dòng âm, máy hút năng lượng về như một tải điện tử, và thay vì biến năng lượng đó thành nhiệt, bộ nghịch lưu ba pha bên trong đẩy nó ngược về lưới điện của nhà máy.
Với Keysight RP5900, Keysight công bố máy trả về lưới 95% năng lượng hút được, hiệu suất trên 85% khi cấp hoặc hút (hiệu suất tối đa 86–93% tuỳ model), và có thể hút liên tục tới 100% dòng định mức. Việc trả điện về lưới diễn ra tự động: máy cảm nhận lưới còn điện, đo điện áp pha và tần số theo thời gian thực, đồng bộ rồi mới phát ngược. Nếu bạn muốn hiểu sâu hơn về nguyên lý hai góc phần tư, cơ chế chống hòn đảo điện và vì sao điểm chuyển dòng qua 0 quan trọng, xem bài nguồn tái sinh hai chiều trong thử nghiệm nghịch lưu.
Keysight RP5900 gồm những model nào?
Bản data sheet 09/2026 liệt kê 26 model thuộc nhóm NS4-class của dòng Expert ATE, công suất 1,7 kW tới 12 kW, điện áp 10 V tới 1500 V. Các model 2 kW, 4 kW và 6 kW cao 1U; model 12 kW cao 2U, tất cả đều rộng trọn khung rack 19 inch. Data sheet bản 09/2026 vẫn liệt kê đủ 26 model (tham khảo thêm trang RP5936A trên keysight.com). Nhóm anh em NS1-class là dòng nguồn DC hệ thống Keysight DP5700, chỉ cấp nguồn một chiều.

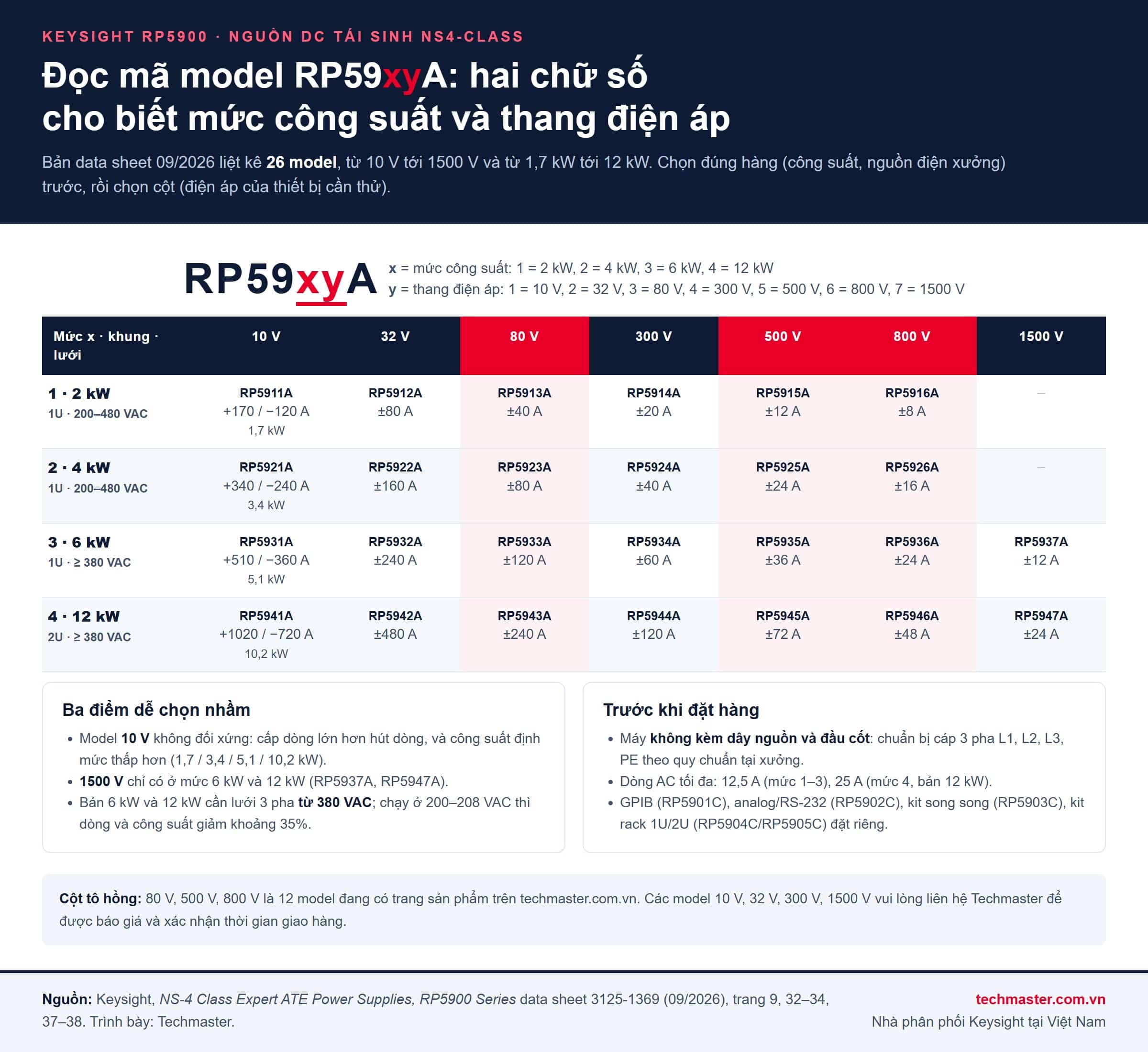

Mã model có quy luật rõ ràng: RP59xyA, trong đó x là mức công suất (1 = 2 kW, 2 = 4 kW, 3 = 6 kW, 4 = 12 kW) và y là thang điện áp (1 = 10 V, 2 = 32 V, 3 = 80 V, 4 = 300 V, 5 = 500 V, 6 = 800 V, 7 = 1500 V). Ví dụ RP5936A là bản 6 kW, 800 V, ±24 A; RP5946A là bản 12 kW, 800 V, ±48 A.
Ba chi tiết trong bảng dễ bị bỏ qua khi lên cấu hình:
- Model 10 V không đối xứng. RP5941A cấp tới 1020 A nhưng chỉ hút tới 720 A, công suất cấp 10,2 kW và hút 7,2 kW. Ở chế độ tải, model 10 V còn có dòng tối thiểu (RP5911A: 2 A).
- 1500 V chỉ có ở mức 6 kW và 12 kW (RP5937A ±12 A, RP5947A ±24 A). Đây là thang điện áp phù hợp với chuỗi pin mặt trời và biến tần chuỗi (string inverter) 1500 V DC.
- Đầu ra autoranging. RP5936A cho ra 24 A tới 250 V và vẫn còn 7,5 A ở 800 V, cả hai điểm đều đạt 6 kW. Một bộ nguồn chữ nhật cùng 6 kW chỉ đạt công suất đầy ở đúng một cặp điện áp và dòng.
Hiện Techmaster có trang sản phẩm cho 12 model 80 V, 500 V và 800 V, ví dụ RP5933A (80 V, 120 A, 6 kW), RP5943A (80 V, 240 A, 12 kW) và RP5945A (500 V, 72 A, 12 kW). Các bản 10 V, 32 V, 300 V và 1500 V xin liên hệ để được báo giá.
Vì sao một máy làm được cả nguồn và tải lại quan trọng với tủ ATE?

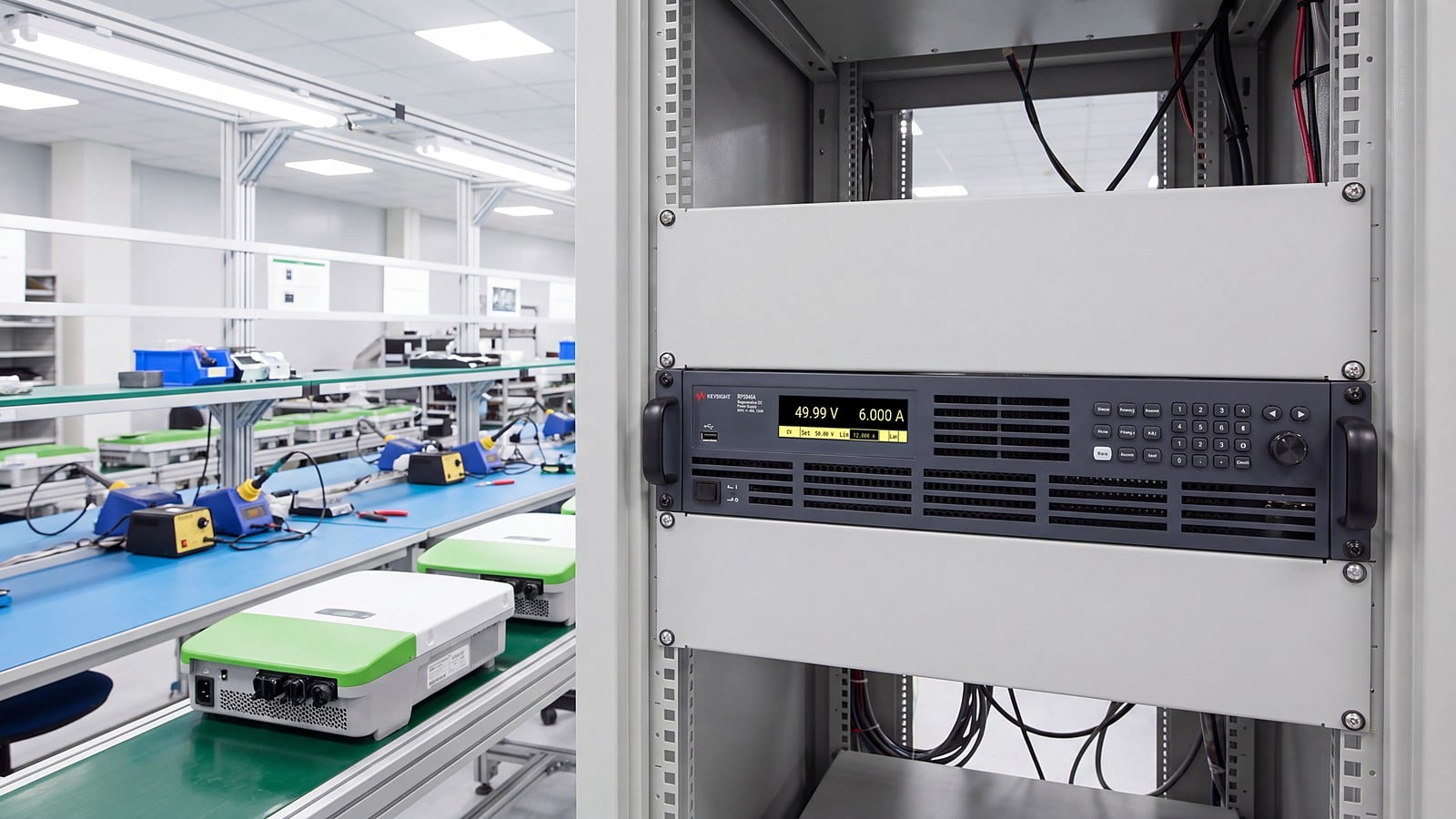

Trong tủ kiểm tra tự động (ATE), mỗi đơn vị rack đều có giá. Một hệ thử bộ chuyển đổi DC-DC hai chiều truyền thống cần bộ nguồn, tải điện tử, rơ-le chuyển mạch giữa hai thiết bị và phần mềm điều phối. Nguồn và tải tái sinh thay được cả cụm đó trong một khung 1U/2U: cùng một cặp cọc ra, dòng đổi chiều liền mạch, không có rơ-le chuyển đổi.
Ở chế độ nguồn, RP5900 ưu tiên điện áp (CV) hoặc dòng (CC) và có trở nội lập trình được. Ở chế độ tải, máy có bốn chế độ cơ bản CC, CV, CR, CP và bốn chế độ kết hợp CV+CC, CV+CR, CC+CR và AUTO. Máy đo đồng thời điện áp và dòng ở chế độ trung bình hoặc số hoá, tự tính công suất, amp-giờ và watt-giờ, và có bảo vệ quá áp, quá dòng, quá công suất, thấp áp tích hợp sẵn trong máy.
Để mô phỏng điện lưới DC không ổn định của ô tô hay thiết bị bay, RP5900 có ba kiểu tạo quá độ: Step (một bước nhảy theo trigger), ARB tới 65.535 điểm với một thời gian dwell chung từ 1 ms tới 3.600 s, và List tới 200 bước, mỗi bước một dwell riêng. Máy còn có chức năng sắp xếp thứ tự bật tắt nhiều nguồn, tránh dòng xung và hiện tượng latch-up khi thiết bị có nhiều đầu vào nguồn.
Khi cần công suất lớn hơn, có thể ghép song song tới 16 máy, cấu hình chủ/tớ và lập trình như một nguồn duy nhất tới 192 kW, mỗi máy tự chia đều dòng để cùng giữ chế độ CV hoặc CC. Lưu ý quy tắc: chỉ các model 6 kW và 12 kW cùng thang điện áp mới được ghép lẫn với nhau, và phải cùng phiên bản firmware; mọi model khác phải ghép các máy cùng model và cùng firmware. Kit song song RP5903C (cáp quang và bộ phát) đặt riêng.
RP5900 dùng cho những bài thử nào tại Việt Nam?
Các nhà máy pin, xe điện hai bánh và bốn bánh, bộ sạc, biến tần điện mặt trời và hệ lưu trữ năng lượng đang mở rộng tại Việt Nam. Đây là những bài thử có chung đặc điểm: cần bơm và thu hồi công suất lớn trong nhiều giờ, đúng chỗ mà một nguồn DC tái sinh phát huy tác dụng.

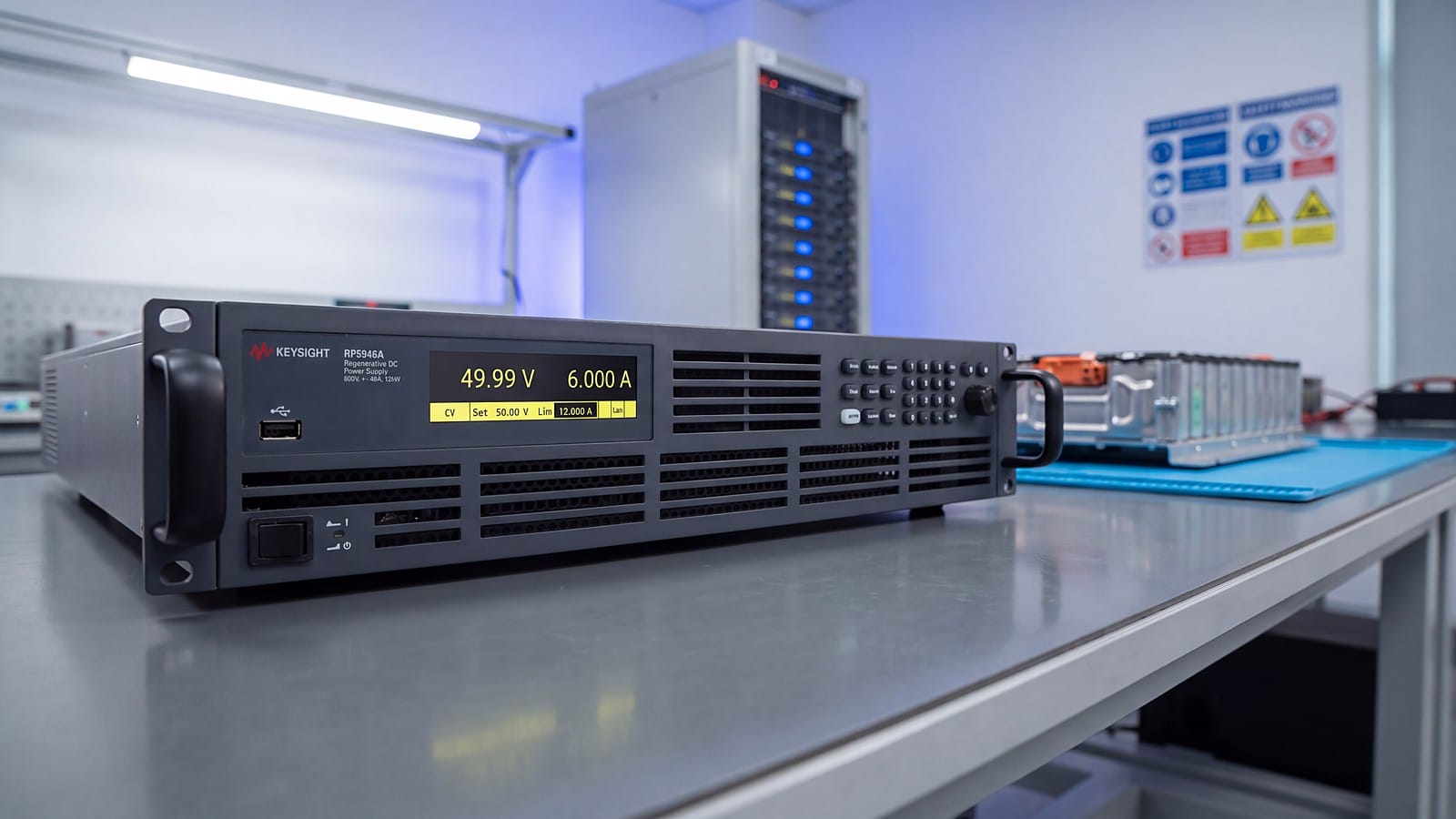

- Pin và mô-đun pin: chế độ mô phỏng pin ngay trên mặt máy cho phép đặt điện áp, dung lượng, nội trở và trạng thái sạc (SOC) để thử bộ quản lý pin (BMS), bộ sạc hoặc thiết bị dùng pin mà không phải chờ pin thật nạp xả tới đúng trạng thái. Với chu trình nạp xả dài, phần mềm PW9253A PathWave Advanced Battery Test and Emulation có bốn chế độ: mô phỏng, profiler, nạp/xả và cycler. Xem thêm quy trình kiểm thử pin xe điện từ cell tới pack.
- Bộ sạc và bộ chuyển đổi DC-DC hai chiều trên xe điện: bản 500 V phủ pack 400 V; pack 800 V khi sạc đầy thường vượt 800 V, nên bản 800 V chỉ phù hợp khi điện áp tối đa của pack dưới 800 V, còn lại cần bản 1500 V (RP5937A, RP5947A); xem thêm bài đo kiểm sạc xe điện.
- Biến tần điện mặt trời: bản 1500 V (RP5937A, RP5947A) cho phép cấp nguồn DC đầu vào cho biến tần chuỗi. Không cọc ra nào của bản 1500 V được vượt ±1500 VDC so với cọc khác hoặc đất vỏ máy. Lưu ý RP5900 là nguồn DC; data sheet không nêu chức năng mô phỏng đường cong I–V của tấm pin.
- Nguồn công suất thấp áp, dòng lớn: bản 10 V cho pin nhiên liệu, siêu tụ và cell pin đơn; bản 32 V cho hệ 12 V và 24 V; hệ 48 V (làm việc tới khoảng 60 V) cần bản 80 V.
Lưới điện xưởng cần chuẩn bị gì trước khi lắp RP5900?
Đây là điểm cần kiểm tra trước khi đặt hàng, vì không sửa được sau khi máy đã về. Mọi model RP5900 đều dùng đầu vào AC ba pha (L1, L2, L3 và PE, không có dây trung tính):
- Bản 2 kW và 4 kW (RP591xA, RP592xA): dải danh định 200–480 VAC, 50/60 Hz; riêng bản 4 kW bị giới hạn 3.897 W khi lưới 3 pha 200 VAC.
- Bản 6 kW và 12 kW (RP593xA, RP594xA): cần lưới 3 pha từ 380 VAC (Keysight ghi trong mã đặt hàng là 380/480 VAC) để đạt dòng và công suất định mức. Nếu chạy ở 200–208 VAC, dòng và công suất giảm khoảng 35%.
- Dòng AC tối đa 12,5 A cho các bản 2–6 kW và 25 A cho bản 12 kW; công suất biểu kiến tối đa 6,5 kVA (6 kW) và 13 kVA (12 kW, trừ RP5941A 11 kVA); hệ số công suất 0,99 ở điện áp danh định và công suất định mức.
Lưới hạ áp ba pha 380 V của các khu công nghiệp Việt Nam đáp ứng mức danh định của bản 6 kW và 12 kW; tuy vậy điện áp tại điểm đấu nối được phép thấp hơn danh định 5% (khoảng 361 V), nên hãy đo lưới thực tế và xác nhận dung sai đầu vào với Techmaster trước khi đặt hàng. Chỉ nên tránh đặt máy 12 kW ở xưởng chỉ có điện một pha hoặc ba pha 220 V. Ngoài ra, máy không kèm dây nguồn và đầu cốt: hãy chuẩn bị cáp và aptomat theo quy chuẩn tại chỗ. Bài chọn nguồn DC hệ thống theo tuỳ chọn đầu vào AC phân tích kỹ hơn cái bẫy này.
Về môi trường lắp đặt: máy hoạt động trong 0–40 °C, độ ẩm 20–80% không ngưng tụ. Độ ồn ở vị trí vận hành tới 69,2 dB(A) cho bản 1U và 78,5 dB(A) cho bản 2U, nên đặt trong tủ rack hoặc phòng máy thay vì ngay cạnh bàn kỹ sư. Kit rack là RP5904C (1U) và RP5905C (2U). Khối lượng từ 12 kg (2 kW) tới 30 kg (12 kW).
Nên chọn RP5900, EL4900 hay RP7900?
Keysight có ba dòng thiết bị tái sinh trong dải vài kW tới hơn chục kW, và chọn đúng dòng quan trọng hơn chọn đúng con số watt:
- RP5900: nguồn và tải trong một máy, 1,7–12 kW, 10–1500 V, khung 1U/2U. Hợp với tủ ATE mới, nơi cần cả cấp và hút trong không gian nhỏ nhất.
- Tải điện tử DC tái sinh Keysight EL4900: chỉ hút, 2–12 kW, 80/500/800 V, dùng chung khung 1U/2U và phụ kiện RP590xC với RP5900. Hợp khi bạn đã có nguồn và chỉ cần thêm tải.
- Hệ nguồn tái sinh Keysight RP7900: nguồn hai góc phần tư tới 10 kW mỗi máy, tới 950 V, khung 3U. Hợp với các hệ đã chuẩn hoá trên RP7900.
Cả RP5900 và RP7900 đều điều khiển được bằng phần mềm PW9252A PathWave Advanced Power Control and Analysis (tới 10 máy RP5900, có phân tích thống kê CCDF và ghi dữ liệu ra PC). Chuẩn giao tiếp có sẵn trên RP5900 là LAN, USB 2.0 và CAN (CANopen), tương thích LXI 1.5 với giao diện web; GPIB (RP5901C) và analog/RS-232 (RP5902C) là bo mạch tuỳ chọn.
Thông số chính xác của RP5900 đọc thế nào cho đúng?
Lấy RP5936A làm ví dụ: độ chính xác lập trình và đo điện áp là 0,03% + 240 mV, dòng 0,1% + 24 mA; gợn và nhiễu CV ≤ 1.000 mVp-p và ≤ 160 mVrms; thời gian phục hồi quá độ tải ≤ 1 ms về trong dải 8 V khi tải nhảy từ 25% lên 90%. Các con số này được bảo đảm ở 23 °C ± 5 °C sau 30 phút khởi động, đo với NPLC = 1, hiệu lực 1 năm. Đó là thông số của một nguồn công suất cho bài thử pin và điện tử công suất, không phải của nguồn phòng lab độ chính xác cao. Nếu bài đo của bạn cần nhiễu µV hoặc dòng nA, hãy kết hợp RP5900 với thiết bị đo riêng hoặc chọn dòng nguồn khác.
Techmaster là nhà phân phối Keysight tại Việt Nam, tư vấn chọn model theo điện áp, công suất và lưới điện tại xưởng của bạn. Xem toàn bộ dòng sản phẩm tại trang Keysight của Techmaster, hoặc liên hệ Techmaster để nhận báo giá Keysight RP5900 theo đúng cấu hình bạn cần.
Câu hỏi thường gặp
Nguồn DC tái sinh khác gì nguồn DC thông thường?
Nguồn DC thông thường chỉ cấp năng lượng. Nguồn DC tái sinh như Keysight RP5900 vừa cấp vừa hút năng lượng trên cùng một cặp cọc ra, và trả phần năng lượng hút được về lưới điện thay vì đốt thành nhiệt. Keysight công bố RP5900 trả về lưới 95% năng lượng hút được.
RP5900 khác EL4900 và RP7900 thế nào?
RP5900 là nguồn và tải hai chiều trong khung 1U/2U, 1,7–12 kW, 10–1500 V. EL4900 cùng khung nhưng chỉ là tải điện tử tái sinh, 80/500/800 V. RP7900 là nguồn hai góc phần tư tới 10 kW mỗi máy, tới 950 V, khung 3U.
Xưởng chỉ có điện một pha 220 V có dùng RP5900 được không?
Không. Mọi model RP5900 đều cần đầu vào AC ba pha (L1, L2, L3, PE). Bản 2 kW và 4 kW chạy từ 200 VAC tới 480 VAC ba pha; bản 6 kW và 12 kW cần từ 380 VAC ba pha để đạt công suất định mức, nếu chạy ở 200–208 VAC thì công suất giảm khoảng 35%.
Có mô phỏng pin trên RP5900 mà không cần phần mềm không?
Có. Chức năng mô phỏng pin ngay trên mặt máy cho phép đặt điện áp, dung lượng, nội trở và trạng thái sạc SOC. Với mô hình pin tuỳ chỉnh, profiler hay chu trình nạp xả dài, dùng thêm phần mềm Keysight PW9253A.
