Việt Nam đang lắp ráp xe điện, đóng gói pack pin và dựng trạm sạc nhanh hơn tốc độ mà năng lực đo kiểm trong nước theo kịp. Với một xưởng đã quen đo linh kiện trên bàn, bước sang kiểm thử pin xe điện ở cấp hệ thống là một bước nhảy về bản chất chứ không phải về thang đo: thứ bạn nối vào không còn là một viên pin vài ampe-giờ, mà là một khối phải nhận và trả tới vài trăm kilowatt — đúng mức mà cấu hình cấp pack SL1740A được chế tạo để gánh: 1000–1500 V, 300–900 A và 300 kW.
Bài này trả lời ba câu hỏi mà một phòng thử mới thành lập hay hỏi trước tiên: thử ở những cấp nào, vì sao thiết bị thử pin lại phải trả điện ngược về lưới, và sau khi pack đã đạt thì còn phải thử gì ở phía trạm sạc.
Kiểm thử pin xe điện là gì và khác gì với đo một viên pin trên bàn?
Đo một cell trên bàn là đo vật liệu: dung lượng thực tế, nội trở, mức tự phóng, đường cong nạp xả. Những phép đo đó vẫn cần, và Techmaster đã có bài riêng về đo nội trở pin và dung lượng bằng phương pháp AC 1 kHz và DC xung cũng như về đo tự phóng pin Li-ion.
Còn kiểm thử pin xe điện ở cấp hệ thống là dựng lại điều kiện sống của khối pin đó. Keysight mô tả dòng sản phẩm này là để “realistically emulate the environment of the future battery pack application” — nghĩa là bắt pack chạy đúng những chu kỳ nó sẽ gặp trên đường: tăng tốc, phanh tái sinh, nạp nhanh khi đang nóng, rồi lặp lại hàng nghìn lần để xem nó già đi thế nào.
Khác biệt thực tế nằm ở hai chỗ. Thứ nhất là công suất hai chiều: hệ thống vừa phải nạp vào vừa phải nhận điện xả ra, ở mức mà một bộ nguồn để bàn không với tới. Thứ hai là chuỗi phép đo phải chạy tự động hàng tuần liền, có ghi nhật ký đầy đủ, vì kết luận về tuổi thọ chỉ xuất hiện sau vài trăm chu kỳ.
Vì sao phải thử riêng ở cấp cell, cấp module và cấp pack?
Vì mỗi cấp trả lời một câu hỏi khác nhau, và lỗi phát hiện muộn ở cấp sau luôn đắt hơn nhiều lần. Keysight xếp danh mục Battery Test Solutions theo đúng ba nấc đó — “from individual cells to complete packs” — và bộ lọc danh mục liệt kê loại pin theo từng nấc (Cell, Module, Pack) bên cạnh loại phủ cả ba (CellModulePack), chứ không phải một máy duy nhất chỉnh thang đo cho mọi cấp.

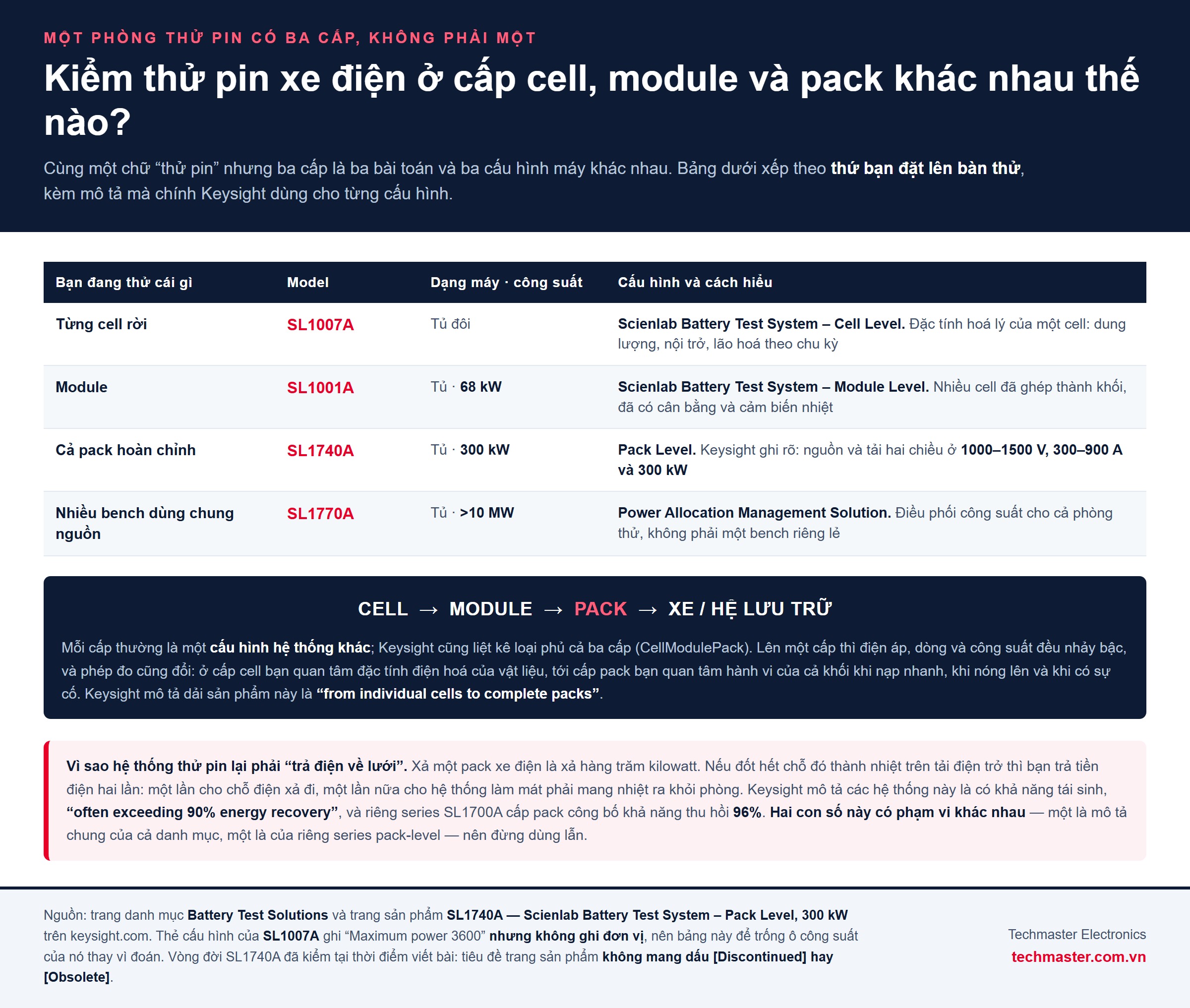

Ở cấp cell (cấu hình SL1007A) bạn còn đang chọn vật liệu và nhà cung cấp — gần với công việc R&D pin trên tải điện tử DC hơn là với một dàn thử pack. Ở cấp module (SL1001A, 68 kW) bạn đã có cân bằng và cảm biến nhiệt, nên câu hỏi chuyển sang chênh lệch giữa các cell trong khối. Ở cấp pack, cấu hình SL1740A làm việc ở 1000–1500 V, 300–900 A và 300 kW — đó là lúc bạn thử chính cái khối sẽ nằm dưới sàn xe.
Với một phòng thử có nhiều bench chạy song song, Keysight còn có cấu hình SL1770A điều phối công suất chung cho cả phòng ở mức trên 10 MW. Chi tiết từng cấp nằm ở bảng dưới.
Vì sao hệ thống thử pin phải trả điện xả ngược về lưới?
Đây là điểm khiến một hệ thống thử pin khác hẳn một dàn tải điện trở, và là chỗ quyết định chi phí vận hành của cả phòng.
Xả một pack xe điện là xả hàng trăm kilowatt. Nếu toàn bộ chỗ đó biến thành nhiệt, bạn trả tiền điện hai lần: một lần cho phần năng lượng đã xả đi, và một lần nữa cho hệ thống làm mát phải mang lượng nhiệt ấy ra khỏi phòng. Nhân với hàng nghìn giờ chạy chu kỳ, đó không còn là khoản phụ.

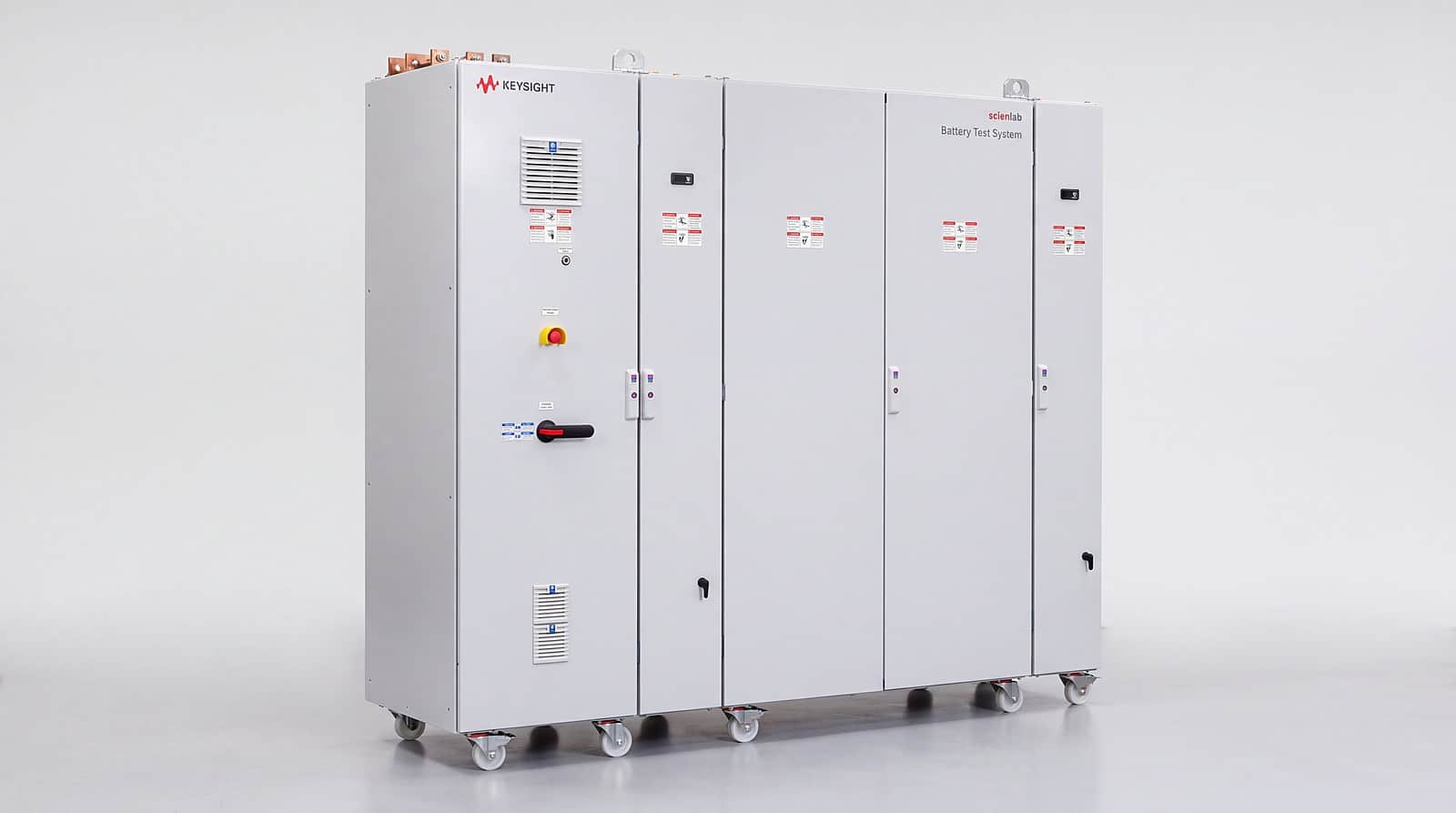

Keysight mô tả các hệ thống trong danh mục này là có khả năng tái sinh, “often exceeding 90% energy recovery”, tức phần điện xả ra được đẩy ngược lên lưới thay vì tiêu tán thành nhiệt. Riêng series SL1700A cấp pack công bố khả năng thu hồi 96%. Series này dùng bán dẫn SiC — thứ Keysight gắn với hiệu suất năng lượng cao trên một diện tích nhỏ — và có thể ghép song song lên tới 1,5 MW.
Hai con số đó có phạm vi khác nhau và không thay thế cho nhau: 90% là mô tả chung của cả danh mục, 96% là của riêng series cấp pack. Nguyên tắc tái sinh này không mới với độc giả quen thiết bị Keysight — nó cũng là nguyên tắc của tải điện tử DC tái sinh dòng EL4900, chỉ khác ở quy mô.
EIS là gì và vì sao đo tổng trở lại quan trọng với pin?
EIS (electrochemical impedance spectroscopy — phổ tổng trở điện hoá) là phép đo tổng trở của cell trên một dải tần số thay vì tại một điểm. Keysight cho biết các hệ thống này hỗ trợ EIS trên nhiều kênh, nhằm “characterize a cell’s impedance across a frequency range, helping identify potential issues or degradation mechanisms”.
Giá trị của nó nằm ở chỗ: một con số nội trở đơn lẻ cho bạn biết cell đã yếu đi, nhưng không cho biết vì sao. Quét theo tần số thì các cơ chế khác nhau — tiếp xúc, lớp điện cực, khuếch tán ion — lộ ra ở những vùng tần số khác nhau. Đó là khác biệt giữa việc biết pin hỏng và việc biết phải sửa gì ở khâu nào.
Bộ giả lập khác hệ thống thử pin thật ở chỗ nào?
Khi đối tượng cần thử không phải là pin mà là thứ nối vào pin — bộ sạc trên xe, inverter, trụ sạc — thì mang một pack thật vào phòng vừa chậm vừa rủi ro. Lúc này bạn cần một bộ giả lập nguồn DC.
Theo trang DC Emulators, các bộ này dựng lại được động học của một pack thật: trạng thái sạc (SoC), nội trở thay đổi theo trạng thái, và ảnh hưởng của nhiệt độ — ở mức tới 1500 V và 300 kW, với hiệu suất tái sinh trên 96% và thời gian xử lý lệnh dưới một phần nghìn giây.
Điểm dễ hiểu nhầm: giả lập không phải là cách thử dễ dãi hơn. Nó nghiêm khắc hơn, vì nó làm được thứ pin thật không làm được — dựng đúng một tình huống lỗi, đúng một mức SoC, lặp lại y hệt bao nhiêu lần tuỳ ý.
Thử trạm sạc xe điện gồm những phần nào?

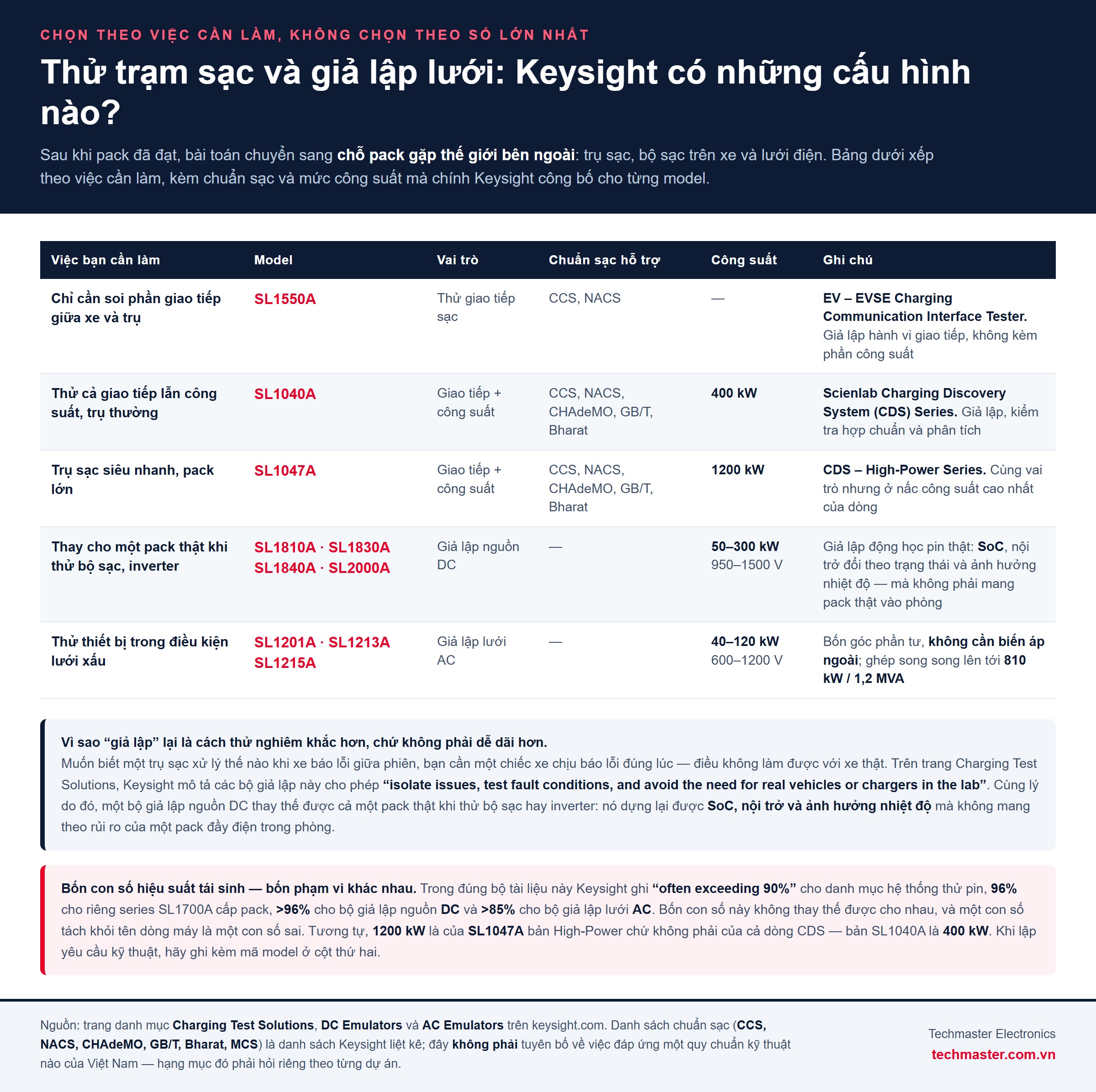

Sau khi pack đã đạt, bài toán chuyển sang chỗ pack gặp thế giới bên ngoài. Trang Charging Test Solutions của Keysight tách việc này thành hai phần rõ rệt, và phân biệt được hai phần đó là bước đầu tiên khi lập yêu cầu kỹ thuật.
Phần thứ nhất là giao tiếp: xe và trụ bắt tay với nhau theo chuẩn nào, thương lượng dòng ra sao, xử lý thế nào khi một bên báo lỗi giữa phiên. Danh sách chuẩn mà Keysight liệt kê gồm CCS, NACS, CHAdeMO, GB/T, Bharat và MCS. Cấu hình SL1550A chỉ làm phần này.
Phần thứ hai là công suất: dòng và áp thực tế chảy qua trong lúc giao tiếp đang diễn ra. Dòng Charging Discovery System làm cả hai — bản SL1040A ở mức 400 kW, bản High-Power SL1047A lên tới 1200 kW. Keysight nhấn mạnh giá trị của việc đo đồng bộ hai phần: tín hiệu giao tiếp được giải mã cùng lúc với thông số điện, nên khi có sự cố bạn thấy ngay nó xảy ra ở lớp nào. Với sạc không dây, phép đo lại chuyển sang một bộ chỉ tiêu khác — xem bài đo hiệu suất sạc không dây.
Phòng thử tại Việt Nam nên bắt đầu từ đâu?
Câu trả lời phụ thuộc vào việc bạn đứng ở đâu trong chuỗi. Một đơn vị đóng gói pack cần năng lực ở cấp module và cấp pack trước. Một đơn vị phát triển trụ sạc cần phần giao tiếp và một bộ giả lập nguồn DC trước, vì đó là thứ thay được cả một đội xe thử. Một đơn vị làm hệ lưu trữ (BESS) hoặc thiết bị nối lưới thì bắt đầu từ bộ giả lập lưới AC — bốn góc phần tư, tới 1200 VAC mà không cần biến áp ngoài.

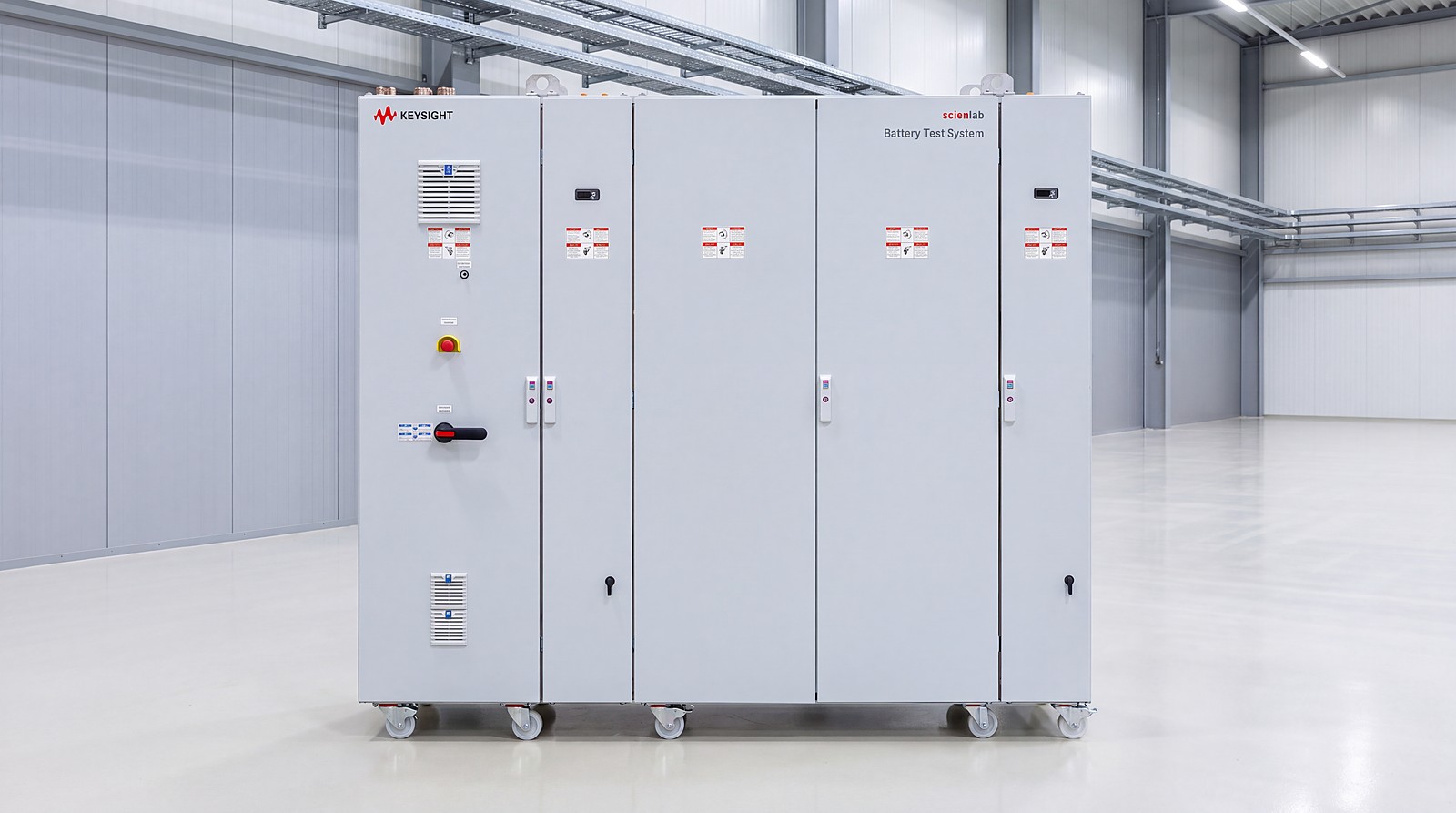

Ba hạng mục nên chốt sớm vì chúng khó sửa sau khi đã mua: hạ tầng điện đầu vào (cấu hình cấp pack chạy ở 480 VAC), chỗ đặt — đây là những tủ đứng có bánh xe chứ không phải máy để bàn — và đường trả điện về lưới, vì toàn bộ lợi ích của tái sinh chỉ thành hiện thực khi phía lưới nhận được. Nguyên tắc chọn thang đo và chế độ làm việc thì vẫn như với thiết bị nhỏ hơn, có thể xem lại ở bài tải điện tử DC và bốn chế độ CC/CV/CR/CP.
Một lưu ý cuối về an toàn: mọi thao tác ở cấp pack đều là thao tác điện áp cao. Quy trình và trang bị cho người làm việc quanh hệ thống pin xe điện được nói kỹ hơn trong bài chẩn đoán xe điện và hybrid an toàn.
Câu hỏi thường gặp
Kiểm thử pin xe điện ở cấp pack cần nguồn điện đầu vào bao nhiêu?
Với cấu hình SL1740A cấp pack, Keysight ghi điện áp lưới đầu vào là 480 VAC. Đây là thông số cần chốt với bên thiết kế điện trước khi đặt hàng, vì nó quyết định cả tủ phân phối lẫn tiết diện cáp. Các cấu hình khác trong danh mục trải từ 48 VDC tới 480 VAC, nên không có một con số chung cho mọi cấp.
Có thể dùng tải điện tử thường thay cho hệ thống thử pin không?
Được ở cấp cell và cho các phép đo ngắn, nhưng không thay thế được ở cấp pack. Hai lý do: công suất xả ở cấp pack lên tới hàng trăm kilowatt, và tải điện tử thường biến toàn bộ chỗ đó thành nhiệt thay vì trả về lưới. Chi phí điện cộng chi phí làm mát là khác biệt thực tế lớn nhất giữa hai cách làm.
Bộ giả lập nguồn DC có thay được một pack thật khi thử bộ sạc không?
Có, và trong nhiều tình huống còn tốt hơn. Keysight cho biết các bộ giả lập DC dựng lại được trạng thái sạc, nội trở thay đổi theo trạng thái và ảnh hưởng nhiệt độ của một pack lớn. Quan trọng hơn, chúng dựng lại được các tình huống lỗi một cách lặp lại được — thứ mà một pack thật không cho phép làm nhiều lần.
Keysight hỗ trợ những chuẩn sạc nào?
Trang Charging Test Solutions liệt kê CCS, NACS, CHAdeMO, GB/T, Bharat và MCS. Cần phân biệt: đây là danh sách chuẩn sạc mà giải pháp hỗ trợ, không phải tuyên bố về việc đáp ứng một quy chuẩn kỹ thuật cụ thể nào của Việt Nam. Hạng mục quy chuẩn trong nước phải xác nhận riêng theo từng dự án.
