Một trạm sạc bị trả về từ hiện trường hiếm khi hỏng ở phần công suất. Phần lớn sự cố nằm ở chỗ khó thấy hơn: bắt tay sai trạng thái, dòng cấp không khớp với năng lực cáp, hoặc bộ chuyển đổi không giữ được điện áp khi xe chuyển chế độ. Vì vậy đo kiểm sạc xe điện không phải là một phép đo công suất đơn lẻ, mà là việc kiểm chứng đồng thời ba giao diện: giao diện tín hiệu điều khiển, giao diện truyền thông số, và giao diện năng lượng. Bài viết này đi qua từng lớp và các phép đo tương ứng ở phía nguồn.
Bốn chế độ sạc và ranh giới trách nhiệm đo
IEC 61851-1 phân loại việc sạc thành bốn chế độ. Chế độ 1 và 2 dùng ổ cắm dân dụng, khác nhau ở chỗ chế độ 2 có hộp bảo vệ tích hợp trên cáp. Chế độ 3 là sạc AC qua thiết bị cấp điện chuyên dụng (EVSE) với dây điều khiển đầy đủ. Chế độ 4 là sạc một chiều: bộ chuyển đổi AC/DC nằm hẳn trong trạm, và trạm điều khiển trực tiếp dòng nạp vào pack pin theo yêu cầu từ xe.
Ranh giới này quyết định phạm vi đo. Ở chế độ 3, trạm chỉ “cho phép” một mức dòng và chính bộ sạc trên xe (OBC) mới là thứ điều tiết công suất — nên phép đo tập trung vào chất lượng tín hiệu điều khiển và độ chính xác của giới hạn dòng công bố. Ở chế độ 4 theo IEC 61851-23, trạm chịu trách nhiệm toàn bộ đường đặc tính điện áp – dòng điện, nên phải đo trực tiếp khả năng bám điểm đặt và hành vi khi tải thay đổi đột ngột.
Control pilot: tín hiệu quyết định dòng sạc

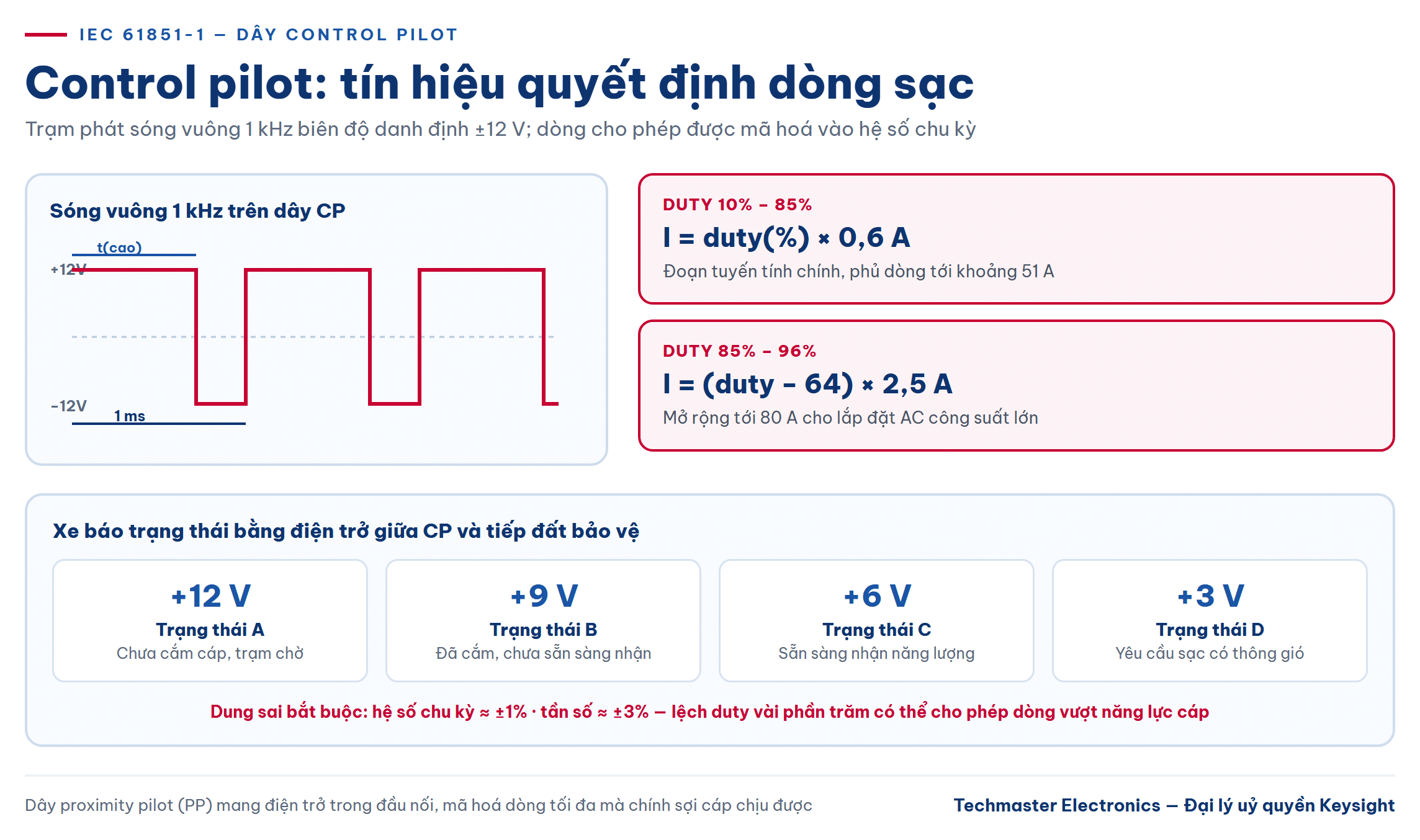

Trái tim của giao diện chế độ 3 là dây control pilot (CP). Trạm phát lên dây này một sóng vuông tần số 1 kHz, biên độ danh định ±12 V, và mã hoá dòng cho phép vào hệ số chu kỳ (duty cycle) theo hai đoạn tuyến tính:
- Duty 10% – 85%: dòng khả dụng bằng duty (tính theo phần trăm) nhân 0,6 A. Đoạn này phủ tới khoảng 51 A.
- Duty 85% – 96%: dòng khả dụng bằng (duty − 64) nhân 2,5 A, mở rộng tới 80 A cho lắp đặt AC công suất lớn.
Chiều ngược lại, xe báo trạng thái bằng cách đặt điện trở giữa CP và dây tiếp đất bảo vệ, kéo mức điện áp đỉnh xuống theo bậc: khoảng +12 V ở trạng thái A (chưa cắm), +9 V ở trạng thái B (đã cắm, chưa sẵn sàng), +6 V ở trạng thái C (sẵn sàng nhận năng lượng) và +3 V ở trạng thái D (yêu cầu sạc có thông gió). Song song đó, dây proximity pilot (PP) mang một điện trở nằm trong đầu nối để mã hoá dòng tối đa mà chính sợi cáp chịu được — nhờ vậy trạm biết phải giới hạn dòng theo cáp rời mà nó không tự nhận diện được.
Về mặt đo lường, đây là những điểm dễ trượt nhất: dung sai hệ số chu kỳ chỉ khoảng ±1% và dung sai tần số khoảng ±3%. Sai lệch nhỏ trong bộ phát PWM của trạm sẽ dịch thẳng thành sai lệch dòng công bố, và một trạm lệch duty vài phần trăm có thể cho phép dòng vượt quá năng lực cáp. Phép đo bắt buộc gồm: tần số và duty của PWM, thời gian sườn, biên độ dương/âm, và độ trễ chuyển trạng thái khi điện trở phía xe thay đổi.
Lớp truyền thông số: ISO 15118 và Plug & Charge
PWM chỉ truyền được một con số duy nhất là dòng cho phép. Mọi thứ phức tạp hơn — lịch sạc, nhận dạng, thanh toán, sạc hai chiều — cần lớp truyền thông cấp cao (HLC). ISO 15118, còn gọi là giao diện truyền thông xe–lưới (V2G CI), đảm nhiệm vai trò này. Dữ liệu được truyền ngay trên dây control pilot bằng truyền thông qua đường điện (PLC) theo chuẩn HomePlug Green PHY quy định ở ISO 15118-3, với tốc độ tới khoảng 10 Mbit/s — dư sức cho nhu cầu báo hiệu.
Về phiên bản: ISO 15118-2 phủ cả sạc AC lẫn DC và là nền tảng của Plug & Charge, cơ chế cho phép xe tự xác thực và thanh toán chỉ bằng thao tác cắm cáp. ISO 15118-20 bổ sung các tính năng nâng cao, đáng chú ý nhất là sạc hai chiều. Với trạm hỗ trợ chế độ 4, HLC là bắt buộc chứ không tuỳ chọn, vì xe phải liên tục gửi điểm đặt điện áp và dòng cho trạm trong suốt phiên sạc.
Phép đo phía nguồn khi đo kiểm sạc xe điện
Đây là phần đòi hỏi thiết bị nặng nhất, và cũng là phần phân biệt một phòng thử nghiệm thực thụ với một bàn thử tạm. Muốn đánh giá trạm sạc DC mà không cần một chiếc xe thật, ta phải thay pack pin bằng một bộ giả lập điện tử có hai khả năng: nhận dòng như pin đang nạp, và phát dòng như pin đang xả khi kiểm thử chiều ngược.

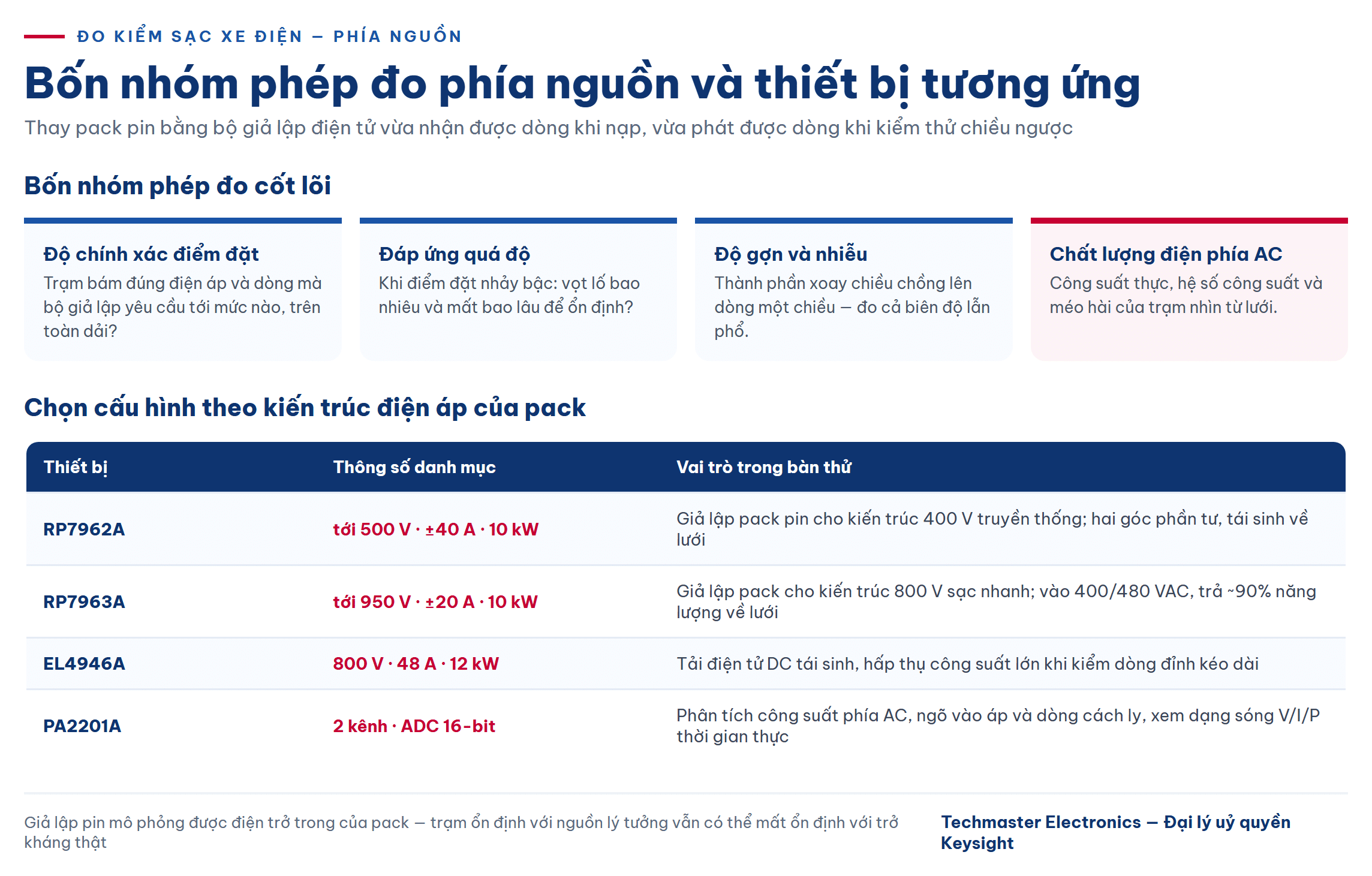

Bốn nhóm phép đo cốt lõi ở phía nguồn:
- Độ chính xác và độ ổn định điểm đặt. Trạm có bám đúng điện áp/dòng mà bộ giả lập yêu cầu không, và sai số là bao nhiêu trên toàn dải?
- Đáp ứng quá độ. Khi điểm đặt nhảy bậc — mô phỏng xe chuyển giai đoạn sạc — điện áp vọt lố bao nhiêu và mất bao lâu để ổn định?
- Độ gợn và nhiễu. Thành phần xoay chiều chồng lên dòng một chiều ảnh hưởng trực tiếp tới tuổi thọ pin, nên cần đo cả biên độ lẫn phổ.
- Hiệu suất và chất lượng điện phía AC. Công suất thực, hệ số công suất và méo hài của trạm nhìn từ lưới.

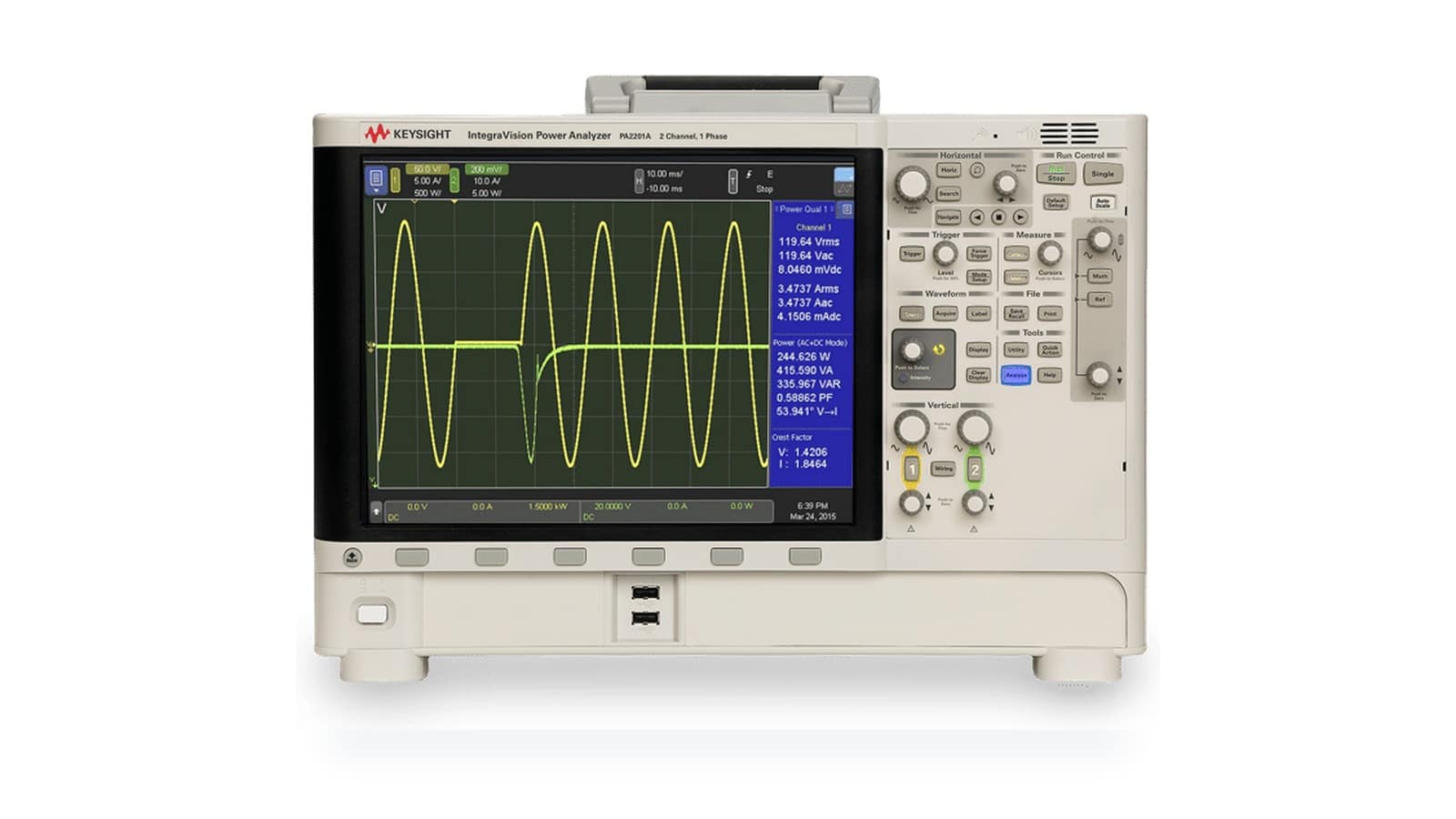

Nhóm thứ tư cần một máy phân tích công suất có ngõ vào cách ly. Máy phân tích công suất IntegraVision Keysight PA2201A cung cấp hai kênh với ADC 16-bit và ngõ vào áp – dòng cách ly, đồng thời hiển thị dạng sóng V/I/P theo thời gian thực; khả năng nhìn dạng sóng thay vì chỉ đọc số hiệu dụng rất có giá trị khi truy nguyên nguyên nhân của một hệ số công suất kém.
Vì sao nguồn tái sinh thay đổi bài toán kiểm thử
Kiểm thử trạm sạc DC ở mức hàng chục kilowatt bằng tải điện trở truyền thống dẫn tới hai vấn đề: toàn bộ năng lượng biến thành nhiệt phải được hút ra khỏi phòng, và hoá đơn điện tăng gấp đôi vì vừa tốn điện thử vừa tốn điện làm mát. Nguồn và tải tái sinh giải quyết cả hai bằng cách trả năng lượng ngược lên lưới thay vì đốt thành nhiệt.
Dòng RP7900 của Keysight được thiết kế cho vai trò này: hệ nguồn hai góc phần tư vừa cấp vừa hấp thụ dòng một chiều, với dải toàn họ trải tới 2000 V, tới ±800 A và tới 30 kW tuỳ model. Quan trọng hơn cho bài toán EV, dòng này có tính năng giả lập pin — mô phỏng được điện trở trong của pack ở các trạng thái nạp khác nhau, nhờ đó trạm sạc “nhìn thấy” một tải hành xử giống pin thật chứ không phải một nguồn lý tưởng. Đây là điểm khác biệt lớn: một trạm hoạt động hoàn hảo với nguồn lý tưởng vẫn có thể mất ổn định khi gặp trở kháng nguồn thực tế.
Chọn thiết bị theo cấp điện áp của kiến trúc pack
Kiến trúc điện áp của xe quyết định gần như toàn bộ cấu hình. Với pack 400 V truyền thống, hệ nguồn tái sinh Keysight RP7962A phủ tới 500 V với ±40 A và 10 kW là điểm khởi đầu hợp lý. Với kiến trúc 800 V đang phổ biến trên xe sạc nhanh, cần biên điện áp cao hơn: hệ nguồn tái sinh Keysight RP7963A phủ tới 950 V với ±20 A và 10 kW, đầu vào 400/480 VAC và trả khoảng 90% năng lượng về lưới theo đặc tả danh mục.
Khi phép thử thiên về hấp thụ công suất lớn — ví dụ kiểm tra khả năng cấp dòng đỉnh kéo dài của trạm — một tải điện tử tái sinh chuyên dụng hiệu quả hơn về chi phí trên mỗi kilowatt. Tải điện tử DC tái sinh Keysight EL4946A nhận tới 800 V, 48 A và 12 kW từ nguồn vào 380/480 VAC, phù hợp làm tải chính trong khi bộ giả lập pin đảm nhiệm phần kịch bản động.
Cần lưu ý: hai kiến trúc nguồn này thuộc lớp công suất lớn, khác hẳn các mô-đun nguồn để bàn dùng cho mạch điều khiển và mạch truyền thông của trạm. Với phần điện tử điều khiển bên trong EVSE, cấu hình mô-đun linh hoạt hơn nhiều — chúng tôi đã bàn riêng trong bài nguồn DC lập trình đa kênh: kiến trúc N6700 và ứng dụng ATE.
Trong một hệ thử trạm sạc hoàn chỉnh, tải tái sinh thường đứng cạnh nguồn hai chiều. Chi tiết dòng tải dùng cho vai trò này nằm ở bài tải điện tử DC tái sinh Keysight EL4900, gồm cả thang 800 V cho hệ pin xe điện thế hệ mới.
Kết luận
Một kế hoạch đo kiểm trạm sạc đầy đủ nên đi theo đúng thứ tự mà một phiên sạc thật diễn ra: kiểm tín hiệu control pilot và proximity trước, rồi tới lớp truyền thông ISO 15118, cuối cùng mới tới đường đặc tính công suất. Đảo thứ tự sẽ dẫn tới tình huống quen thuộc — trạm đạt mọi chỉ tiêu công suất trên bàn thử nhưng vẫn từ chối bắt tay với một dòng xe cụ thể ngoài hiện trường.
Ở cấp điện áp và dòng điện của thiết bị sạc, sai số của chính thiết bị đo trực tiếp ảnh hưởng tới kết luận đạt/không đạt, và với thử nghiệm phục vụ chứng nhận thì hồ sơ hiệu chuẩn là điều kiện bắt buộc. Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam và vận hành phòng hiệu chuẩn theo ISO/IEC 17025 — liên hệ hotline 0908 173 345 để được tư vấn cấu hình bàn thử trạm sạc theo cấp điện áp pack của bạn, hoặc lên lịch hiệu chuẩn cho nguồn, tải và máy phân tích công suất hiện có.
