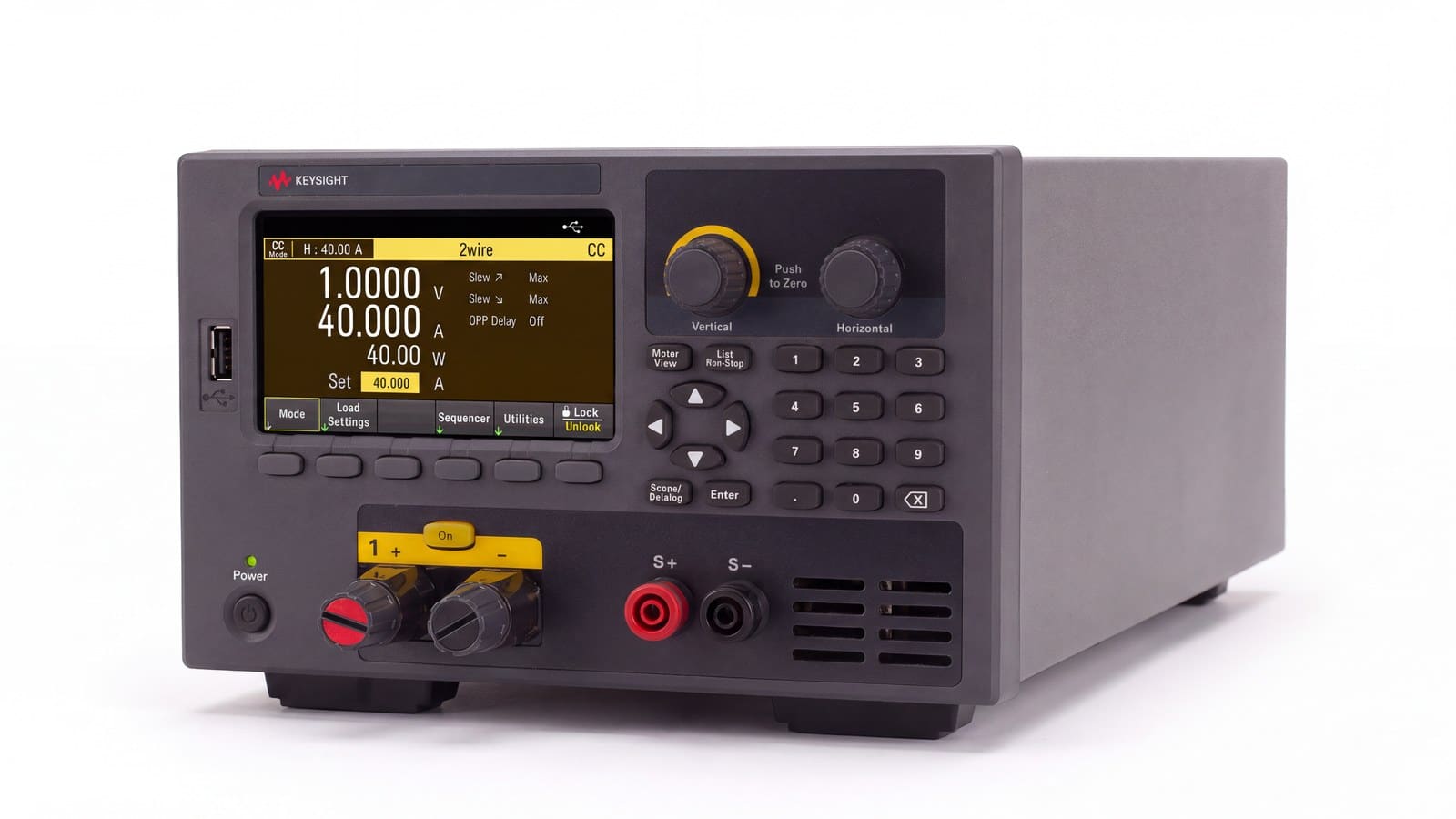

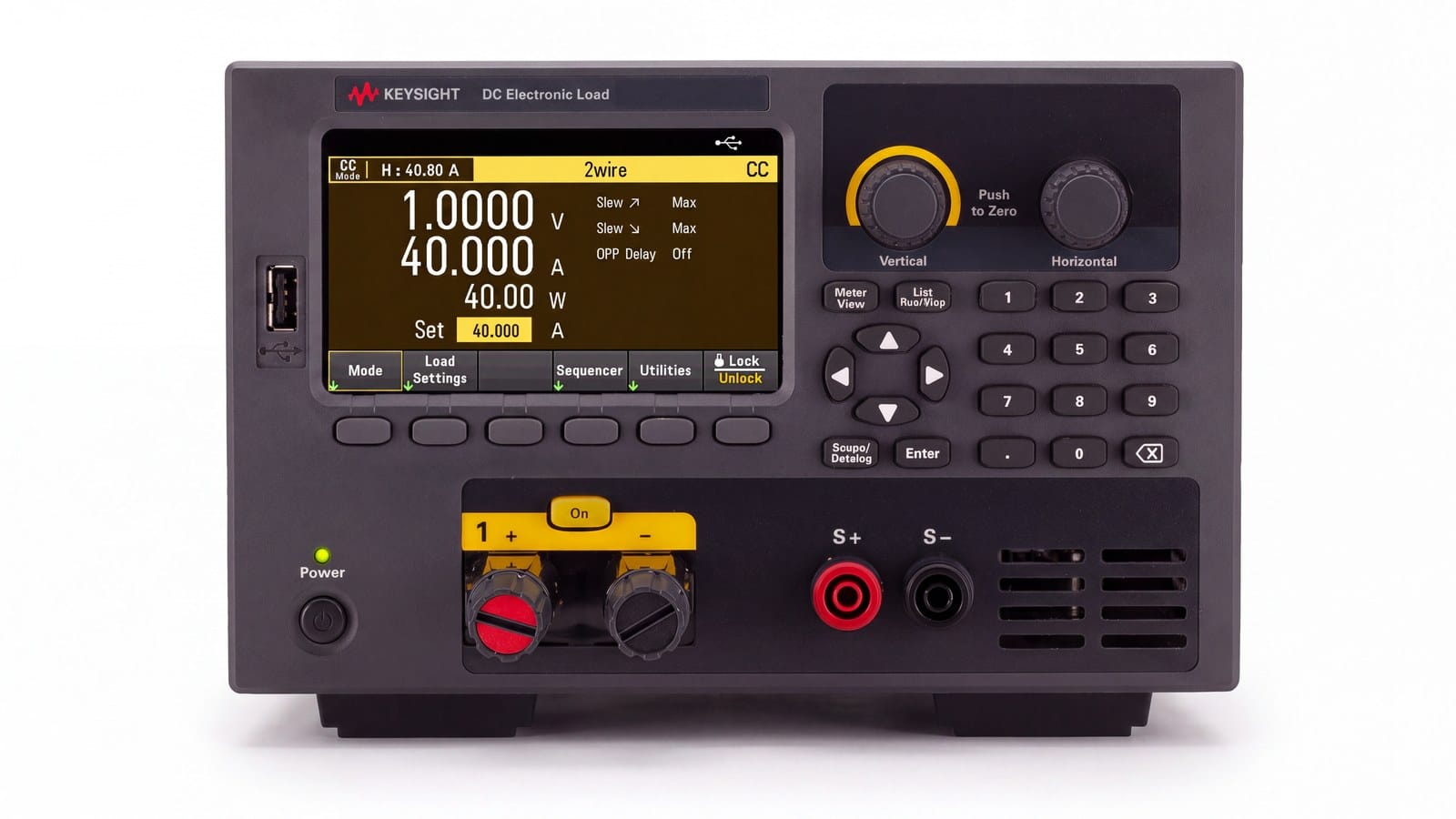

Tải điện tử DC là thiết bị hay bị xem nhẹ trong phòng lab: “chỉ là cái hút dòng”. Nhưng khi cần đặc tính hóa bộ nguồn, kiểm tra pin hay đo đáp ứng quá độ, chính chiếc tải mới quyết định phép đo có ý nghĩa hay không. Tải điện tử DC Keysight EL33133A thuộc dòng EL30000, cấu hình một ngõ vào 150 V / 40 A / 250 W, với vôn kế và ampe kế tích hợp cùng chức năng scope view.

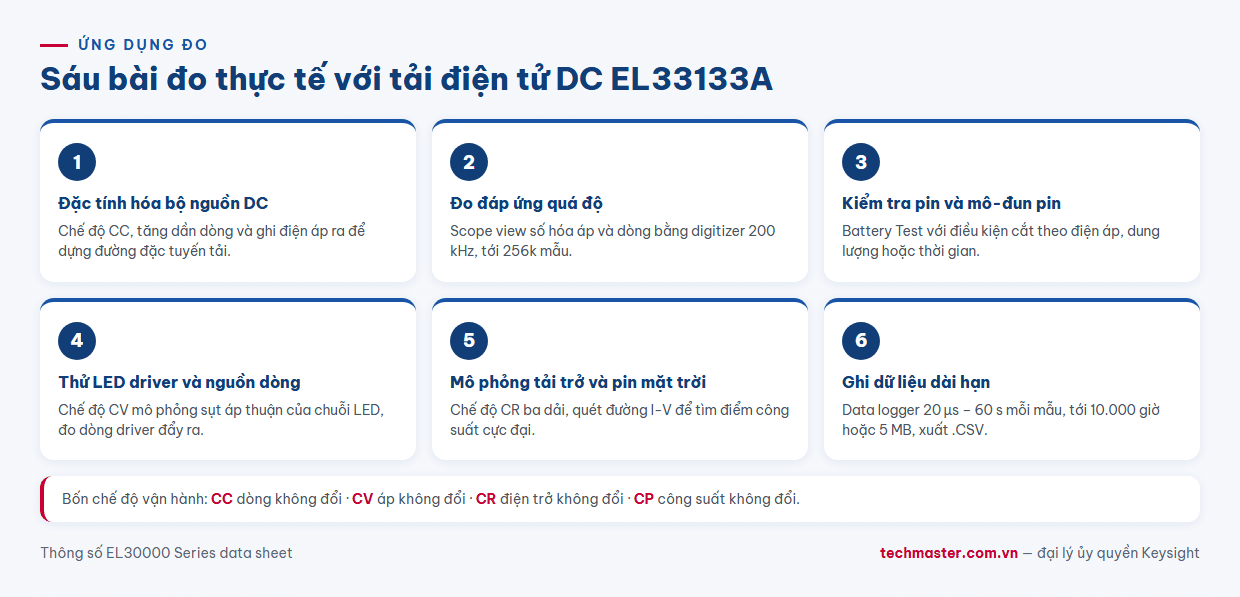

Bài viết này đi qua 6 ứng dụng đo cụ thể, kèm cách thiết lập và những giới hạn cần biết trước khi bắt tay vào làm.
⚠ Đính chính hai thông số trước khi bắt đầu
Để tránh thiết kế sai bài đo, cần làm rõ hai điểm dựa trên chú thích trong datasheet EL30000 Series của Keysight:
- Giao tiếp LAN: Keysight ghi chú “LAN (LXI-core) chỉ có trên EL34143A và EL34243A”. Nghĩa là EL33133A không có cổng LAN — kết nối tiêu chuẩn là USB, GPIB là tùy chọn. Nếu bài toán của bạn bắt buộc điều khiển qua mạng, đây là điểm phải cân nhắc ngay từ đầu.
- Chế độ List: Keysight ghi chú “List chỉ có trên EL34143A và EL34243A”. EL33133A vẫn có Battery Test và các chế độ transient continuous / pulse / toggle, nhưng chuỗi List phức tạp thì theo datasheet thuộc về hai model kia.
Một số tài liệu lưu hành trên thị trường ghi EL33133A có LAN và List — hãy đối chiếu lại với datasheet gốc trước khi chốt cấu hình.
Ứng dụng 1: Đặc tính hóa bộ nguồn DC bằng chế độ CC
Đây là bài đo cơ bản nhất. Đặt tải ở chế độ dòng không đổi (CC), tăng dần dòng và ghi lại điện áp đầu ra của nguồn để dựng đường đặc tuyến tải.

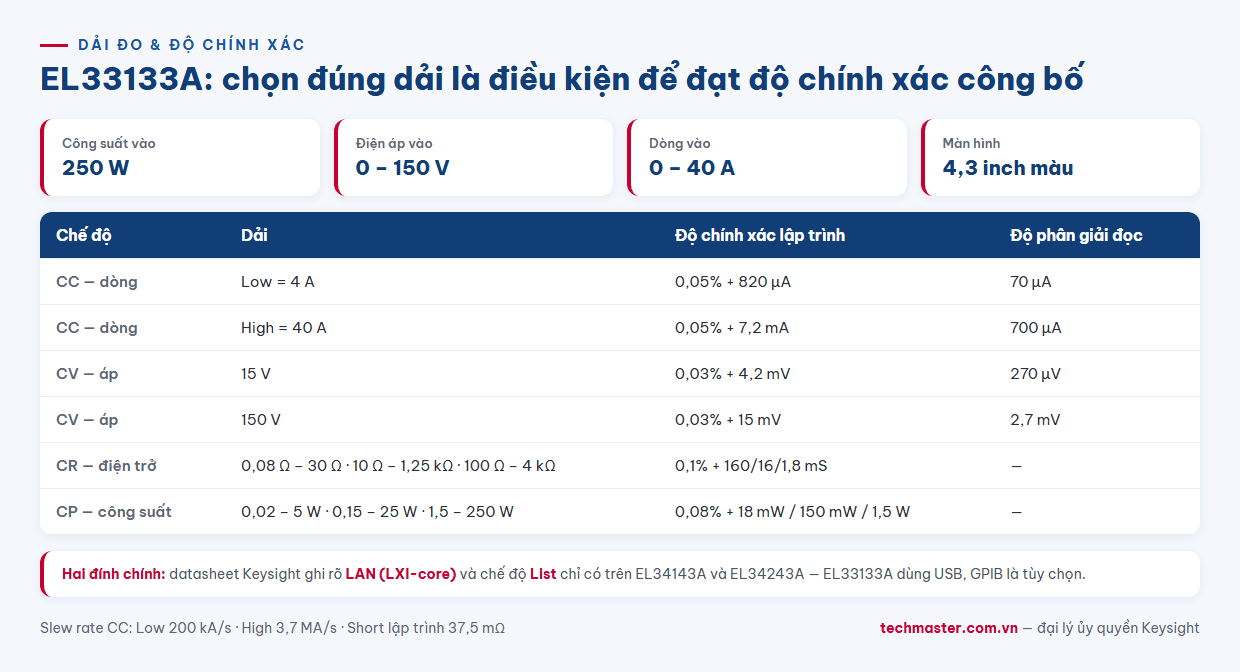

EL33133A có hai dải dòng CC: Low = 4 A và High = 40 A. Độ chính xác lập trình tương ứng là 0,05% + 820 µA ở dải Low và 0,05% + 7,2 mA ở dải High. Nguyên tắc: luôn chọn dải thấp nhất còn bao được dòng cần đặt. Đo dòng 3 A ở dải Low cho sai số tuyệt đối nhỏ hơn hẳn so với đo cùng dòng đó ở dải High — chênh lệch thành phần offset là 820 µA so với 7,2 mA.
Độ phân giải đọc dòng cũng theo dải: 70 µA ở Low và 700 µA ở High. Với bài đo dòng nghỉ hay dòng rò, chọn sai dải là mất luôn ý nghĩa phép đo.
Ứng dụng 2: Đo đáp ứng quá độ bằng scope view tích hợp
Khi tải thay đổi đột ngột, bộ nguồn tốt phải kéo điện áp về giá trị đặt nhanh và không dao động quá mức. Truyền thống, bài đo này cần một máy hiện sóng cộng một que đo dòng.
EL33133A tích hợp sẵn chức năng scope view: số hóa đồng thời điện áp và dòng với digitizer 200 kHz, tối đa 256k mẫu, rồi hiển thị như một máy hiện sóng. Cách làm: đặt profile tải động (transient) chuyển giữa hai mức dòng, bật scope view và quan sát vết sụt áp cùng thời gian phục hồi.
Lợi ích thực tế là loại bỏ shunt ngoài và que đo dòng — hai nguồn sai số lớn nhất trong bài đo quá độ. Giới hạn cần biết: băng thông đo là 30 kHz ở mức -3 dB (17,5 kHz ở -1 dB). Hiện tượng nhanh hơn ngưỡng này vẫn cần máy hiện sóng chuyên dụng.
Ứng dụng 3: Kiểm tra pin và mô-đun pin bằng Battery Test
Chế độ Battery Test cho phép đặt điều kiện cắt theo điện áp, dung lượng hoặc thời gian. Đây là điểm quan trọng về an toàn: xả pin quá sâu làm hỏng pin vĩnh viễn, thậm chí gây nguy hiểm.
Quy trình điển hình: đặt dòng xả không đổi, đặt ngưỡng cắt điện áp theo khuyến cáo của nhà sản xuất pin, chạy và theo dõi bằng meter view thời gian thực. Máy tự dừng khi chạm điều kiện cắt. Dung lượng thực đo được suy ra từ dòng xả và thời gian.
Ứng dụng 4: Thử LED driver và nguồn dòng bằng chế độ CV
Với LED driver — vốn là nguồn dòng — cách thử đúng là đặt tải ở chế độ điện áp không đổi (CV) để mô phỏng sụt áp thuận của chuỗi LED, rồi đo dòng driver đẩy ra.
EL33133A có hai dải CV: 15 V (chính xác 0,03% + 4,2 mV, phân giải đọc 270 µV) và 150 V (0,03% + 15 mV, phân giải 2,7 mV). Chuỗi LED công suất thường rơi vào vài chục volt, nên dải 150 V là lựa chọn thường dùng; nếu thử LED đơn hoặc chuỗi ngắn dưới 15 V, chuyển sang dải Low để tăng độ chính xác gấp nhiều lần.
Ứng dụng 5: Mô phỏng tải điện trở và thử pin mặt trời bằng CR
Chế độ điện trở không đổi (CR) hữu ích khi cần mô phỏng tải thuần trở hoặc dò điểm công suất cực đại của tấm pin mặt trời. EL33133A có ba dải CR:
- 0,08 Ω – 30 Ω
- 10 Ω – 1,25 kΩ
- 100 Ω – 4 kΩ
Cách quét đường đặc tuyến I-V của tấm pin: giảm dần điện trở từ hở mạch về gần ngắn mạch, ghi cặp giá trị áp-dòng ở từng bước, rồi tính công suất để tìm điểm cực đại. Chức năng short lập trình được (điện trở 37,5 mΩ) cho phép mô phỏng điều kiện ngắn mạch một cách có kiểm soát.
Ứng dụng 6: Ghi dữ liệu dài hạn bằng data logger
Data logger tích hợp ghi liên tục điện áp, dòng và năng lượng với chu kỳ lấy mẫu chỉnh được từ 20 µs đến 60 giây, kéo dài tới 10.000 giờ hoặc 5 MB dữ liệu. Tệp lưu trên bộ nhớ trong hoặc xuất ra USB dưới dạng .CSV để phân tích sau.
Ứng dụng điển hình: thử độ bền nguồn qua nhiều ngày, theo dõi trôi thông số theo nhiệt độ, hoặc lập hồ sơ tiêu thụ năng lượng. Dải chu kỳ lấy mẫu rộng cho phép cùng một thiết bị vừa bắt sự kiện cỡ chục micro giây, vừa ghi xu hướng kéo dài hàng tháng.
Bốn chi tiết kỹ thuật nên nhớ khi thiết lập
| Hạng mục | Giá trị | Ý nghĩa khi đo |
|---|---|---|
| Remote sense | 2 dây và 4 dây | Bù sụt áp trên dây nối; bắt buộc dùng 4 dây khi đo dòng lớn |
| Slew rate CC | Low 200 kA/s · High 3,7 MA/s | Quyết định độ dốc sườn tải khi thử quá độ |
| Ripple & noise | Dòng 3 mA rms · áp 5 mV rms | Sàn nhiễu của chính tải — phép đo không thể tốt hơn mức này |
| Thời gian xử lý lệnh | < 10 ms | Giới hạn nhịp điều khiển khi tự động hóa qua SCPI |
Về remote sense: ở dòng 40 A, chỉ 10 mΩ điện trở dây đã tạo sụt áp 0,4 V. Nếu đo bằng 2 dây, sai số này rơi thẳng vào kết quả. Đấu 4 dây đưa cọc sense về đúng đầu cực thiết bị cần đo là cách duy nhất để con số 0,03% của dải CV có ý nghĩa.
Khi nào EL33133A là chưa đủ?
Ba trường hợp nên nhìn lên EL34143A hoặc EL34243A:
- Cần công suất hoặc dòng lớn hơn: EL34143A cho 60 A / 350 W; EL34243A là bản hai ngõ vào 300 W mỗi kênh, tổng 600 W, ghép song song tới 120 A.
- Cần điều khiển qua LAN: theo datasheet, LAN (LXI-core) chỉ có trên hai model kia.
- Cần chuỗi List phức tạp: tương tự, datasheet chỉ định List cho EL34143A và EL34243A.
Nếu bài toán của bạn nằm trong 150 V / 40 A / 250 W và điều khiển qua USB là đủ, EL33133A cho đúng bộ tính năng cần thiết mà không phải trả cho phần dư. Tham khảo thêm bài so sánh EL34143A với dòng EL30000 để đối chiếu cấu hình.
Kết luận
Sáu ứng dụng trên cho thấy EL33133A không chỉ là thiết bị hút dòng: bốn chế độ CC/CV/CR/CP phủ hầu hết bài đo nguồn thông dụng, scope view và data logger loại bỏ nhu cầu ghép thêm thiết bị, còn Battery Test đưa an toàn vào ngay trong quy trình. Điều kiện để khai thác đúng là chọn dải đo phù hợp, đấu remote sense 4 dây khi dòng lớn, và nắm rõ hai giới hạn về LAN và List đã nêu ở đầu bài.
Xem thêm các model cùng nhóm trong danh mục thiết bị tải điện tử DC tại Techmaster.
