Khi chọn một máy hiện sóng 4 kênh băng thông 100 MHz cho bàn thí nghiệm, phần lớn bảng báo giá đưa ra hai mã gần như giống hệt nhau: DSOX2014A và MSOX2014A. Cùng băng thông, cùng số kênh analog, cùng tốc độ lấy mẫu — chênh lệch nằm ở đúng một chỗ, và đó lại là chỗ quyết định bạn có gỡ được lỗi trên bus số hay không. Bài viết này mổ xẻ khác biệt đó, đặt Keysight MSOX2014A cạnh các cấu hình còn lại của dòng 2000X và đưa ra cây quyết định để bạn không mua thừa, cũng không mua thiếu.
Tiền tố model quyết định cấu hình, không phải bảng thông số
Keysight đặt tên máy hiện sóng InfiniiVision theo quy tắc rất chặt, và hiểu sai quy tắc này là nguyên nhân phổ biến nhất của những đơn hàng phải đổi lại:
- DSOX… — Digital Storage Oscilloscope: chỉ có kênh analog, 0 kênh số khi xuất xưởng.
- MSOX… — Mixed Signal Oscilloscope: có sẵn khối kênh số bên cạnh kênh analog.
Vì vậy DSOX2014A và MSOX2014A không khác nhau ở băng thông hay bộ nhớ: chúng khác nhau ở việc có hay không 8 kênh logic. Đây là điểm cần cảnh giác khi đọc bảng thông số trên các trang thương mại điện tử: nhiều nơi dán nguyên bảng của cả dòng X-Series cho từng model, nên một trang bán DSOX vẫn có thể liệt kê mục “kênh kỹ thuật số” — con số đó là của bản MSO, không phải của máy bạn sắp nhận. Với MSOX2014A thông số kênh số là có thật; với bản DSOX cùng số hiệu thì không.

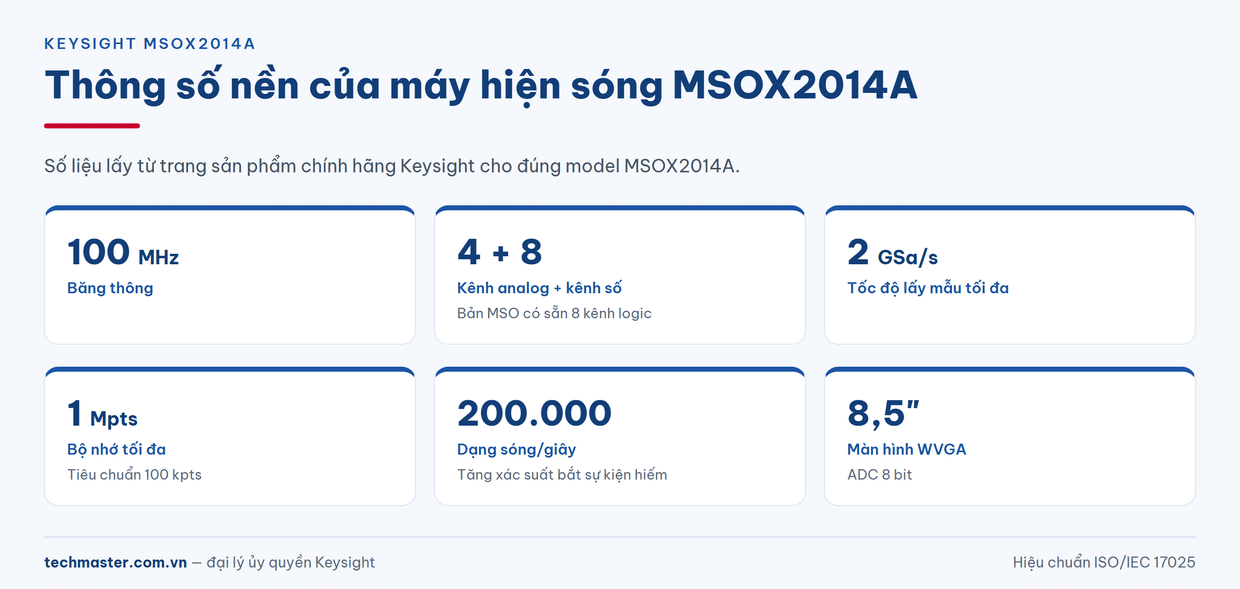

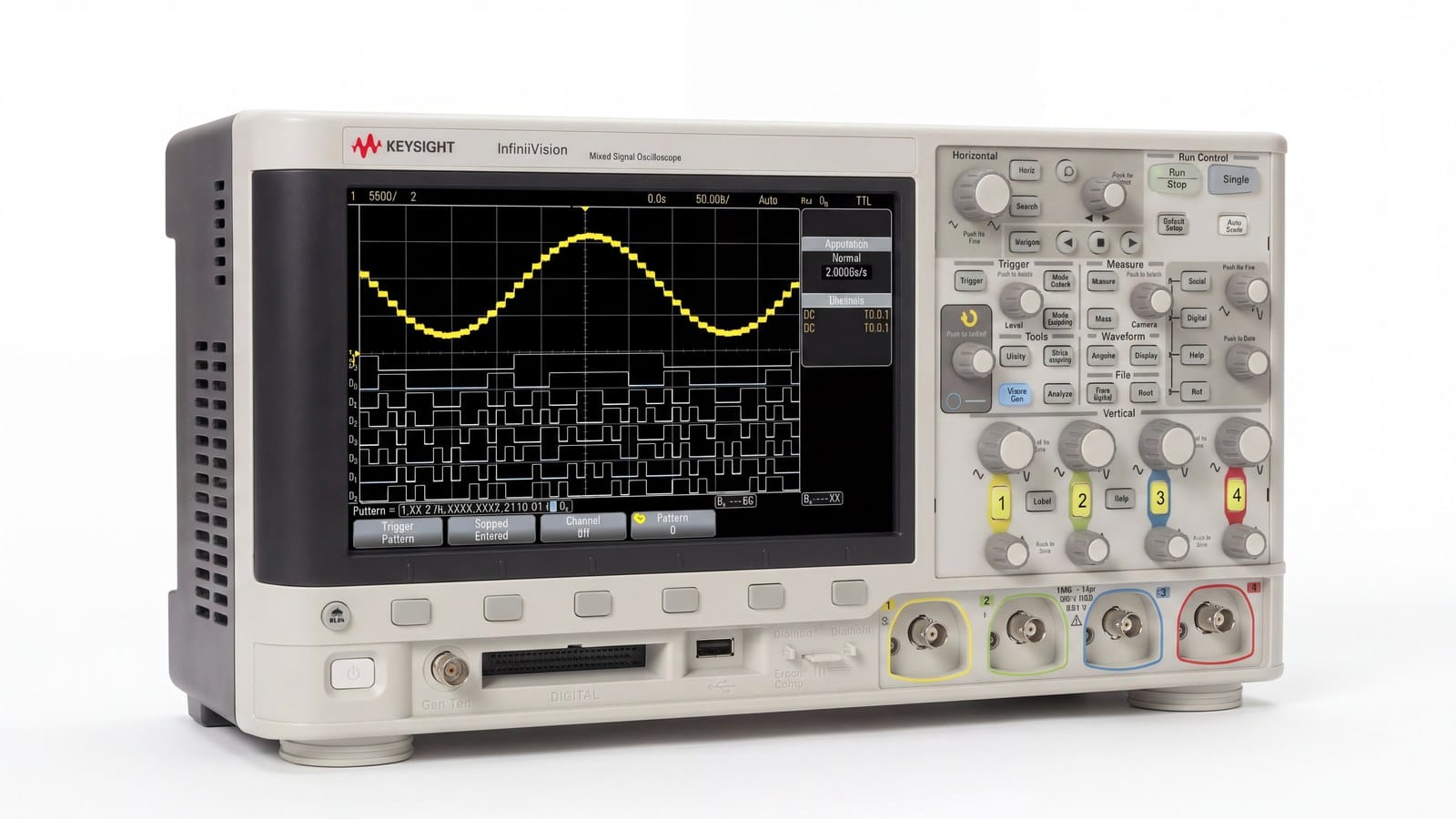

Thông số nền của MSOX2014A
Các con số dưới đây lấy từ trang sản phẩm chính hãng Keysight, không phải từ bảng tổng hợp của dòng:
| Hạng mục | Giá trị |
|---|---|
| Băng thông | 100 MHz |
| Kênh analog | 4 |
| Kênh số (MSO) | 8 |
| Tốc độ lấy mẫu tối đa | 2 GSa/s |
| Bộ nhớ | 100 kpts tiêu chuẩn, tối đa 1 Mpts |
| Tốc độ cập nhật dạng sóng | 200.000 dạng sóng/giây |
| Màn hình | 8,5 inch WVGA |
| Độ phân giải ADC | 8 bit |
Hai con số đáng chú ý nhất không phải băng thông. Thứ nhất là 200.000 dạng sóng/giây: tốc độ cập nhật cao làm tăng xác suất bắt được sự kiện hiếm — glitch, xung lạc, lỗi runt xuất hiện vài lần mỗi phút. Thứ hai là bộ nhớ tiêu chuẩn chỉ 100 kpts; muốn giữ 2 GSa/s trên một cửa sổ thời gian dài thì phải tính tới bản 1 Mpts.

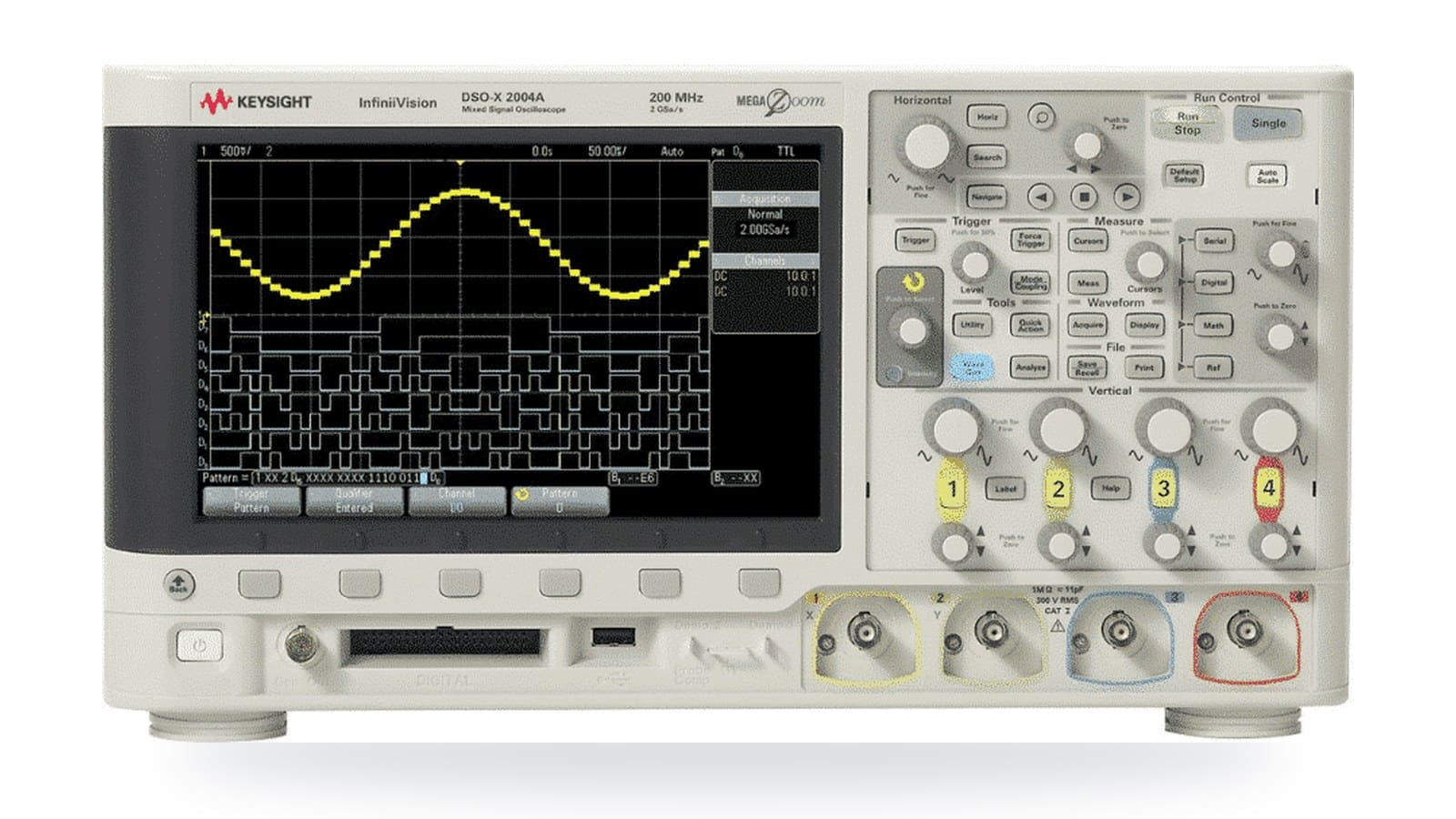

MSOX2014A khác DSOX2014A ở đâu
| Tiêu chí | DSOX2014A | MSOX2014A |
|---|---|---|
| Kênh analog | 4 | 4 |
| Kênh số | 0 | 8 |
| Băng thông | 100 MHz | 100 MHz |
| Lấy mẫu tối đa | 2 GSa/s | 2 GSa/s |
| Que đo logic kèm theo | Không | Bộ N2755-60001 8 kênh |
| Trigger chéo analog ↔ số | Không | Có |
Khác biệt thực dụng nằm ở dòng cuối. Khi tín hiệu analog và tín hiệu logic hiển thị trên cùng một trục thời gian, bạn có thể đặt điều kiện kích hoạt trên một mẫu bit rồi quan sát dạng sóng analog tương ứng — thao tác không thể thực hiện bằng cách ghép hai máy rời. Đây là lý do so sánh MSOX2014A và DSOX2014A hầu như luôn kết thúc bằng câu hỏi “hệ của bạn có bus số không”, chứ không phải “bạn cần bao nhiêu MHz”.
8 kênh số của 2000X so với 16 kênh của 3000X
Trong họ InfiniiVision, số kênh logic tăng theo cấp dòng máy: bản MSO của 2000X-Series Keysight có 8 kênh số, còn bản MSO của dòng 3000X có 16 kênh. Con số 8 đủ cho SPI (4 đường), I²C (2 đường), UART, hoặc một bus song song hẹp cùng vài đường điều khiển. Nếu đối tượng đo là bus địa chỉ/dữ liệu song song rộng, hoặc bạn cần theo dõi đồng thời nhiều giao tiếp, 8 kênh sẽ hết rất nhanh — đó là ranh giới thật sự giữa hai dòng, và nó tốn kém hơn nhiều so với việc cộng thêm băng thông.

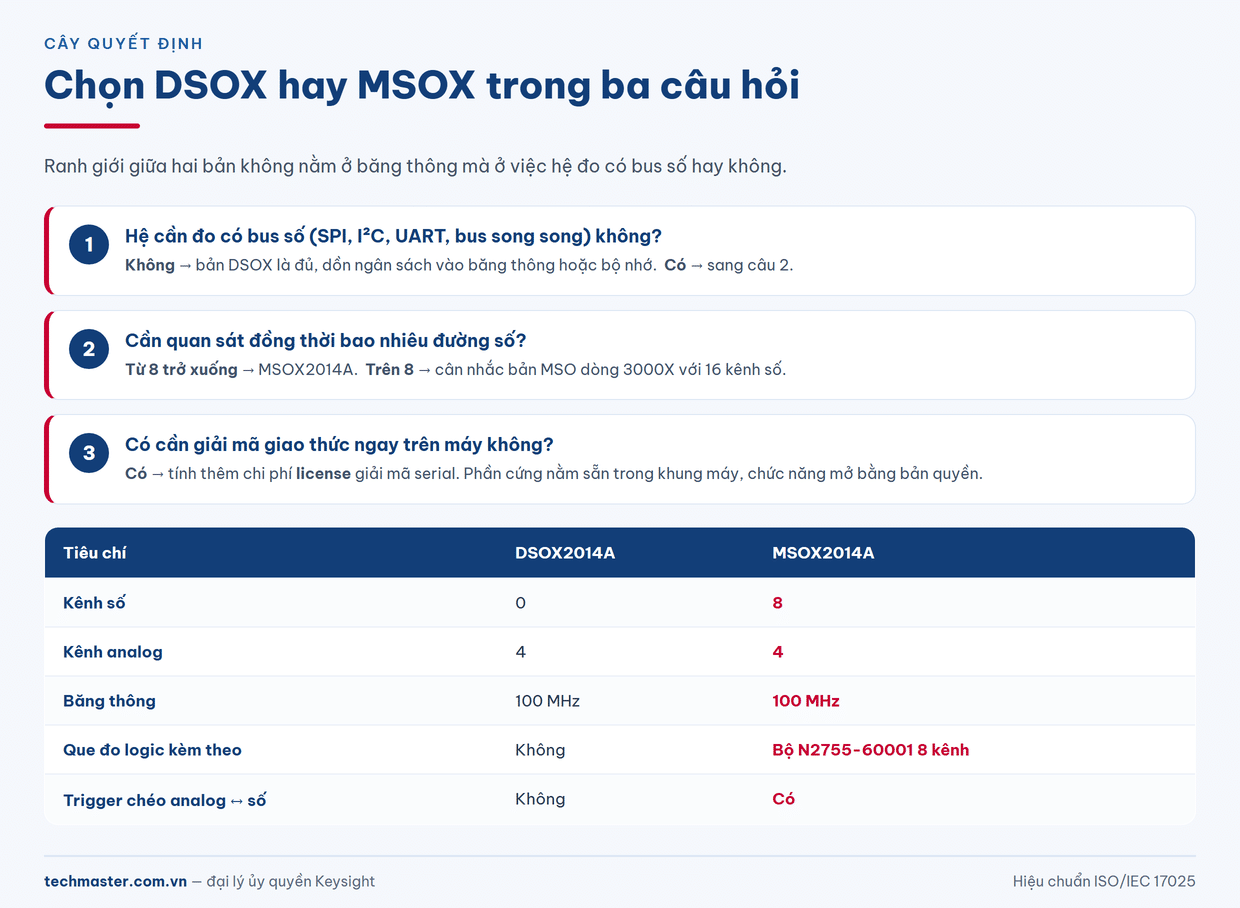

Cây quyết định trong ba câu hỏi
- Hệ cần đo có bus số (SPI, I²C, UART, bus song song) không? Không → bản DSOX là đủ, tiền dôi ra nên dồn vào băng thông hoặc bộ nhớ. Có → sang câu 2.
- Tổng số đường số cần quan sát đồng thời là bao nhiêu? Từ 8 trở xuống → MSOX2014A. Trên 8 → cân nhắc bản MSO dòng 3000X với 16 kênh.
- Có cần giải mã giao thức ngay trên máy không? Nếu có, hãy tính thêm license giải mã serial — phần cứng đã nằm sẵn trong khung máy, nhưng chức năng phải mở bằng bản quyền.
Nâng cấp bằng license: chi phí ẩn cần tính trước
Keysight thiết kế dòng 2000X theo hướng “mở khoá phần mềm”: máy cho phép bổ sung máy phát hàm 20 MHz, vôn kế 3 chữ số, trigger và phân tích giao thức nối tiếp, bộ nhớ phân đoạn và mask test vào bất kỳ lúc nào. Điểm quan trọng khi lập dự toán: đây là các hạng mục license, không phải cấu hình mặc định. Máy về tới bàn sẽ không tự có máy phát hàm hay giải mã I²C nếu bạn chưa mua phần tương ứng. Ưu điểm là bạn có thể mua máy trước, mở tính năng sau mà không phải tháo máy hay gửi đi nâng cấp phần cứng.
Trang bị kèm theo máy
Cấu hình xuất xưởng gồm mỗi kênh analog một que đo thụ động N2862B 150 MHz tỉ số 10:1, cùng bộ que đo logic N2755-60001 8 kênh và phụ kiện đi kèm. Băng thông que đo 150 MHz cao hơn băng thông máy 100 MHz, nên que đo không phải là nút thắt trong phép đo — một chi tiết thường bị bỏ qua khi so sánh giá giữa các hãng, vì không phải bộ nào cũng kèm đủ que đo logic.
Kết luận
Nếu công việc của bạn chỉ xoay quanh tín hiệu tương tự — nguồn xung, khuếch đại, cảm biến analog — thì bản DSOX cùng số hiệu tiết kiệm hơn mà không mất gì. Ngược lại, khi đã có vi điều khiển và bus nối tiếp trên bo mạch, 8 kênh logic của máy hiện sóng MSOX2014A là thứ rút ngắn thời gian gỡ lỗi nhiều nhất trong tầm giá này. Ranh giới cần nhớ rất gọn: DSOX cho analog thuần, MSOX cho hệ có bus số, và bước nhảy lên 16 kênh thuộc về dòng 3000X.
