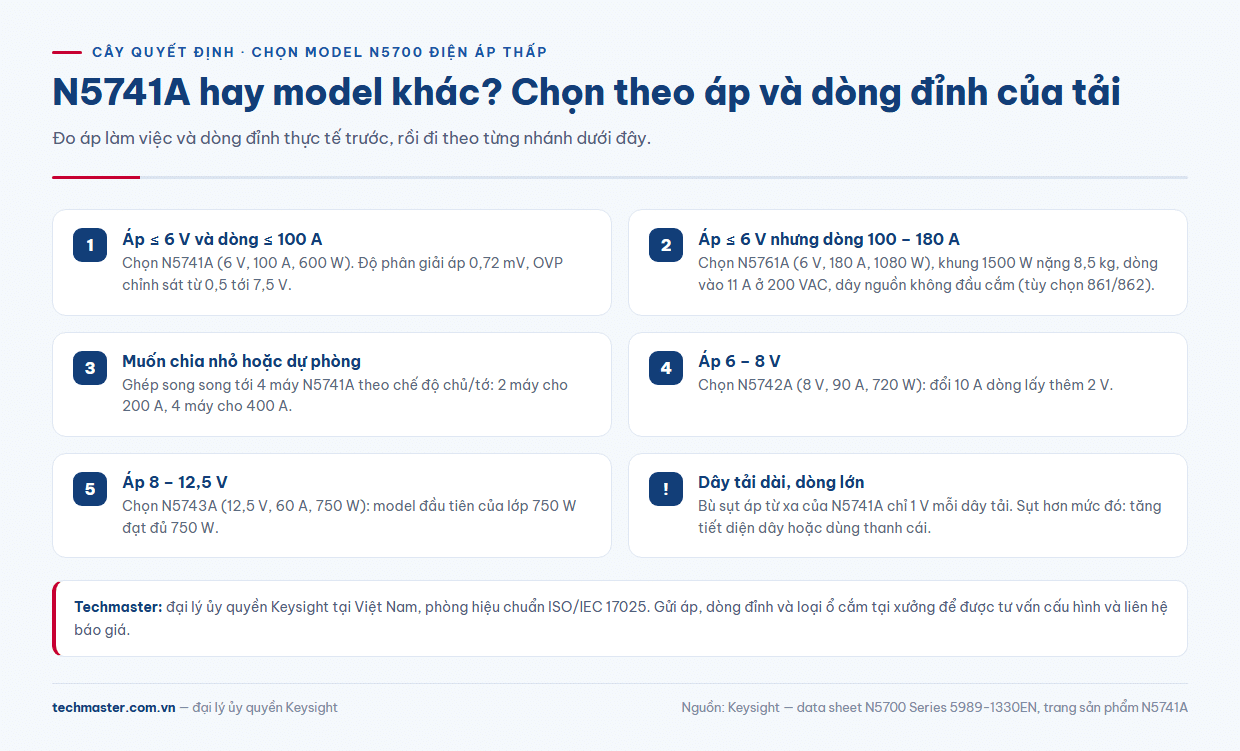

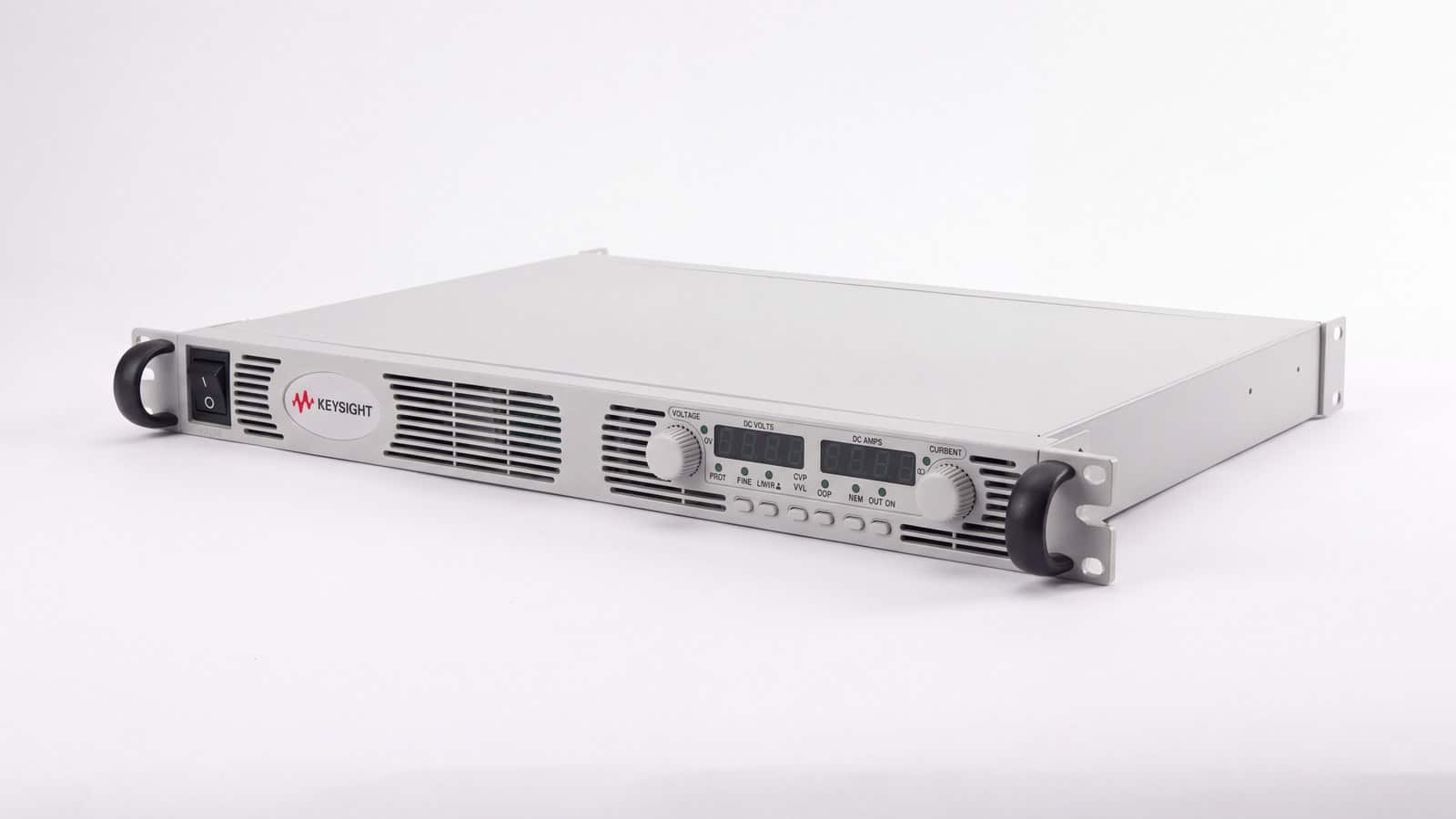

Keysight N5741A là bộ nguồn DC hệ thống một ngõ ra thuộc dòng N5700, cho 0 – 6 V, 0 – 100 A, công suất 600 W trong khổ rack 1U. Trong 24 model N5700, bốn máy phục vụ vùng điện áp thấp, dòng lớn: N5741A, N5742A, N5743A và N5761A. Chọn nhầm một bậc là thiếu dòng cho tải hoặc trả tiền cho công suất không dùng tới. Bài này đặt N5741A cạnh các “anh em” gần nhất, rồi đưa ra một cây quyết định để chốt cấu hình. Mọi con số lấy từ data sheet N5700 (5989-1330EN, bản tháng 2/2026) và trang sản phẩm của Keysight.
Keysight N5741A nằm ở đâu trong dòng N5700?
Keysight chia dòng N5700 thành hai lớp khung: lớp 750 W (N5741A – N5752A) và lớp 1500 W (N5761A – N5772A). Mỗi lớp có 12 model trải từ 6 V tới 600 V. Điểm dễ gây hiểu lầm: “lớp 750 W” là tên của khung máy, không phải công suất của từng model. Với N5741A, công suất ra bị giới hạn bởi tích điện áp và dòng định mức: 6 V × 100 A = 600 W. Tương tự, N5742A là 8 V × 90 A = 720 W, và phải tới N5743A (12,5 V, 60 A) mới chạm 750 W.
Nhiều nơi rao bán N5741A ghi “750 W”. Con số đúng theo Keysight là 600 W; hãy dùng 600 W khi tính ngân sách công suất.
N5741A dùng chung với cả dòng: đầu vào AC phổ quát 85 – 265 VAC, giao tiếp GPIB, LAN, USB 2.0 chuẩn, LXI Class C, và tập lệnh tương thích Xantrex XFR, Sorensen DLM.

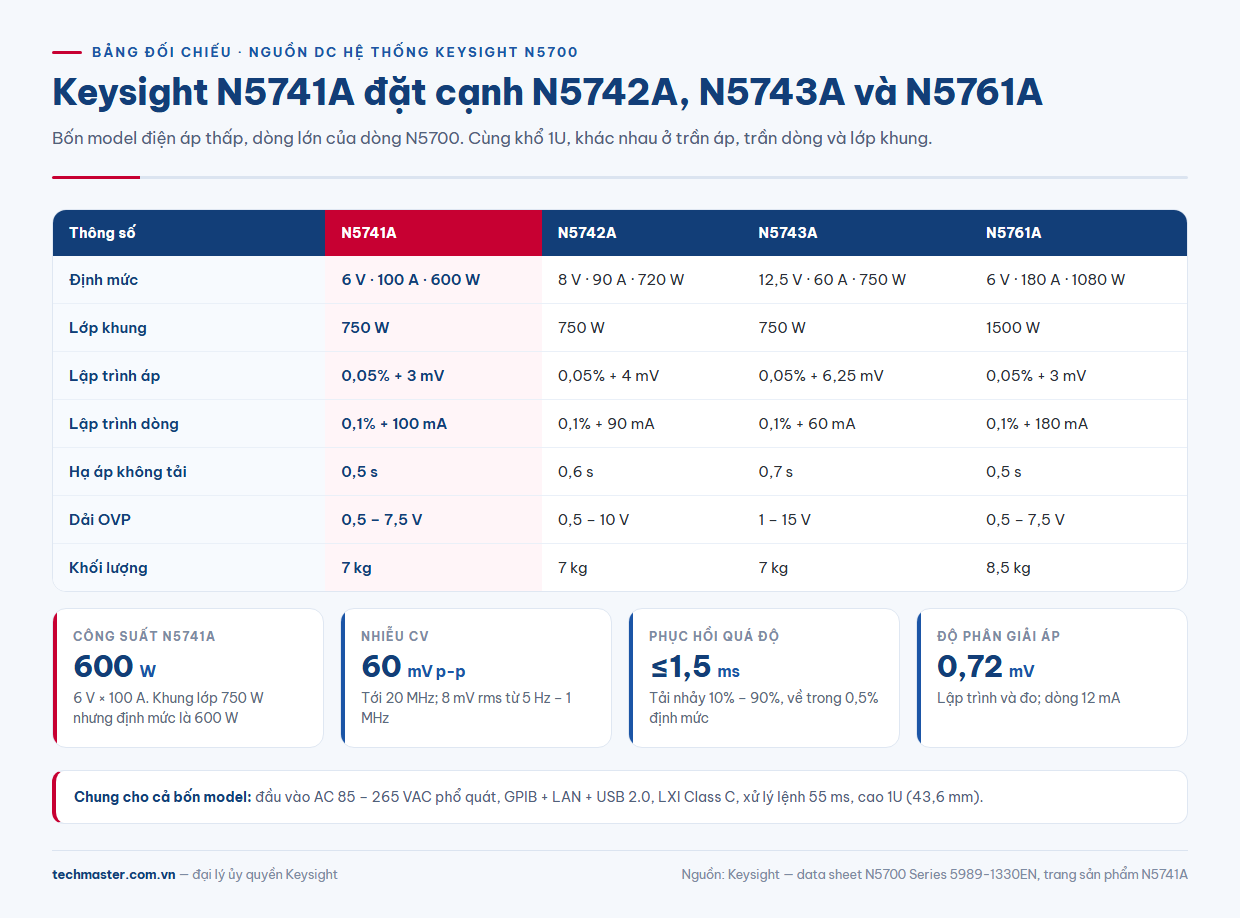

Bảng so sánh N5741A với N5742A, N5743A và N5761A
Bốn model dưới đây là các lựa chọn thay thế hợp lý nhất khi tải cần điện áp thấp, dòng cao:
| Thông số (data sheet) | N5741A | N5742A | N5743A | N5761A |
|---|---|---|---|---|
| Định mức | 6 V / 100 A / 600 W | 8 V / 90 A / 720 W | 12,5 V / 60 A / 750 W | 6 V / 180 A / 1080 W |
| Lớp khung | 750 W | 750 W | 750 W | 1500 W |
| Độ chính xác lập trình áp | 0,05% + 3 mV | 0,05% + 4 mV | 0,05% + 6,25 mV | 0,05% + 3 mV |
| Độ chính xác lập trình dòng | 0,1% + 100 mA | 0,1% + 90 mA | 0,1% + 60 mA | 0,1% + 180 mA |
| Hạ áp khi không tải | 0,5 s | 0,6 s | 0,7 s | 0,5 s |
| Dải OVP | 0,5 – 7,5 V | 0,5 – 10 V | 1 – 15 V | 0,5 – 7,5 V |
| Khối lượng | 7 kg | 7 kg | 7 kg | 8,5 kg |
Cả bốn máy có cùng nhiễu CV 60 mV đỉnh-đỉnh và 8 mV rms, cùng thời gian xử lý lệnh 55 ms. Khác biệt thực sự nằm ở trần điện áp, trần dòng và lớp khung.
N5741A thông số: những con số quyết định khi chọn máy
Ngoài định mức 6 V / 100 A, data sheet của Keysight cho N5741A các thông số sau (bảo đảm trong 0 – 40 °C):
- Hiệu ứng tải (tải 10% – 90%): 2,6 mV cho áp, 25 mA cho dòng.
- Độ chính xác đo đọc lại: áp 0,1% + 6 mV, dòng 0,1% + 300 mA. Độ phân giải lập trình và đo: 0,72 mV và 12 mA.
- Phục hồi quá độ tải: ≤1,5 ms để áp ra trở về trong 0,5% định mức khi tải nhảy 10% – 90%.
- Nhiễu dòng CC: 200 mA rms. Theo chú thích data sheet, riêng với model 6 V, thông số này áp dụng khi áp ra từ 33% tới 100% định mức.
- Thời gian đáp ứng: tăng áp đầy tải 0,08 s, hạ áp đầy tải 0,05 s, hạ áp không tải 0,5 s. Cộng thêm 55 ms thời gian xử lý lệnh để ra tổng thời gian lập trình.
- Bảo vệ: OVP chỉnh từ 0,5 tới 7,5 V, độ chính xác 0,06 V; có thêm giới hạn áp dưới UVL, bảo vệ quá dòng và quá nhiệt.
Với dòng 100 A, sụt áp trên dây là chuyện thật. Bù sụt áp từ xa của N5741A chỉ bù được 1 V mỗi dây tải. Sụt hơn mức đó thì phải tăng tiết diện dây hoặc dùng thanh cái. Bài chọn nguồn DC hệ thống N5700 hay N8700 phân tích kỹ vấn đề bù sụt áp khi dòng lên hàng trăm ampe.
Khi nào N5741A là lựa chọn đúng?
N5741A hợp nhất khi tải cần điện áp không quá 6 V và dòng tối đa không quá 100 A. Ví dụ: cấp nguồn cho bo mạch logic 3,3 V hoặc 5 V dòng lớn, hay burn-in module nguồn. Chọn N5741A thay vì một model điện áp cao hơn có hai lợi ích cụ thể: độ phân giải áp 0,72 mV mịn nhất dòng N5700, và dải OVP 0,5 – 7,5 V cho phép đặt ngưỡng bảo vệ sát áp làm việc.
Hãy đo trước dòng đỉnh thực tế của tải. Thông tin cấu hình và tồn kho có tại trang bộ nguồn DC Keysight N5741A.
Khi nào nên chuyển sang N5761A, N5742A hay ghép song song?
Cần hơn 100 A ở 6 V: có hai đường. Thứ nhất là N5761A (6 V, 180 A, 1080 W), cùng thông số áp nhưng khung 1500 W nặng 8,5 kg, dòng vào 21 A ở 100 VAC hoặc 11 A ở 200 VAC, và dùng dây nguồn không đầu cắm (tùy chọn 861/862) nên cần đấu tủ điện. Thứ hai là ghép song song: data sheet cho phép tới bốn máy cùng định mức chạy chủ/tớ, nghĩa là hai N5741A cho 200 A, bốn máy cho 400 A.
Cần hơn 6 V: nếu áp làm việc là 7 – 8 V, N5742A (8 V, 90 A, 720 W) là bước kế tiếp, đổi 10 A dòng lấy thêm 2 V. Với 12 V, N5743A (12,5 V, 60 A) đạt đủ 750 W. Nối tiếp hai máy cùng định mức cũng được, nhưng với model 6 – 60 V, không cực ra nào được cách đất khung quá ±60 VDC.
Ba điểm hay bị bỏ sót khi đặt hàng N5741A
- Dây nguồn: lớp 750 W dùng dây có đầu cắm theo vùng: tùy chọn 900 (Anh), 902 (châu Âu), 903 (Mỹ, Canada), 918 (Nhật), 922 (Trung Quốc). Chọn theo ổ cắm tại xưởng.
- Giao tiếp: GPIB là chuẩn. Tùy chọn NGP bỏ GPIB, chỉ giữ USB và LAN; tùy chọn OSL (hệ điều hành Linux) chỉ đi kèm NGP và làm thời gian khởi động dài tới 90 giây.
- Lắp rack: máy có sẵn tai và tay cầm, nhưng muốn lắp trượt trong tủ cần bộ ray N5740A; phần cứng rack System II tiêu chuẩn không dùng được.
N5741A báo giá và tình trạng sản xuất
Trang sản phẩm của Keysight vẫn bán N5741A, không có thông báo ngừng sản xuất, và data sheet N5700 được cập nhật vào tháng 2/2026. Vì vậy đây là model đang sản xuất, không cần tìm model thay thế. Để nhận N5741A báo giá chính xác, hãy gửi cho Techmaster ba thông tin: áp và dòng đỉnh của tải, loại ổ cắm điện tại xưởng (để chọn tùy chọn dây nguồn), và nhu cầu GPIB hay chỉ LAN/USB. Giá phụ thuộc cấu hình và thời điểm, vui lòng liên hệ báo giá qua trang N5741A thông số và báo giá.
Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Xem thêm các dòng thiết bị khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
Keysight N5741A có công suất 600 W hay 750 W?
600 W. N5741A thuộc lớp khung 750 W của dòng N5700, nhưng định mức là 6 V, 100 A, nên công suất tối đa là 600 W theo data sheet và trang sản phẩm Keysight.
Cần 150 A ở 6 V thì chọn máy nào?
Có thể chọn một máy N5761A (6 V, 180 A, 1080 W) hoặc ghép song song hai máy N5741A để có 200 A. Data sheet N5700 cho phép ghép song song tới bốn máy cùng định mức.
N5741A có còn được sản xuất không?
Có. Trang sản phẩm Keysight vẫn bán N5741A và không có thông báo ngừng sản xuất; data sheet dòng N5700 được cập nhật tháng 2/2026.
