Nhà máy pin mặt trời: đường bạc in đã xuống 10–20 µm, ngưỡng hạt đáng lo dịch theo

Nhà máy tế bào quang điện nằm ở một chỗ khó chịu trên bản đồ độ sạch: nó dùng đúng những công đoạn của ngành bán dẫn — tẩy rửa ướt, khuếch tán, lắng màng, in lưới — nhưng lại chạy ở sản lượng của ngành công nghiệp nặng và không có kích thước tới hạn cỡ nanomet để biện minh cho một fab đúng nghĩa. Hai thập kỷ qua, bề rộng đường bạc in trên mặt tế bào đã đi từ khoảng 100 µm xuống mức 10–20 µm trong sản xuất hàng loạt. Con số ấy dịch chuyển toàn bộ câu hỏi: ngưỡng hạt đáng lo không còn ở vùng vài chục micromet nữa. Bài viết chỉ ra vì sao logic năng suất kiểu bán dẫn không dùng được ở đây, thay bằng số học phân hạng công suất, và ánh xạ từng cụm công đoạn sang đại lượng phải đo.

Giống fab ở công đoạn, khác fab ở mọi thứ còn lại

Một dây chuyền tế bào quang điện silic tinh thể đi qua chuỗi công đoạn nghe rất quen với người làm bán dẫn: tẩy tổn thương cắt và tạo nhám bề mặt bằng dung dịch kiềm hoặc axit, khuếch tán tạp chất, bóc lớp thuỷ tinh phốt-pho, lắng màng thụ động và chống phản xạ, rồi in lưới điện cực và thiêu kết.

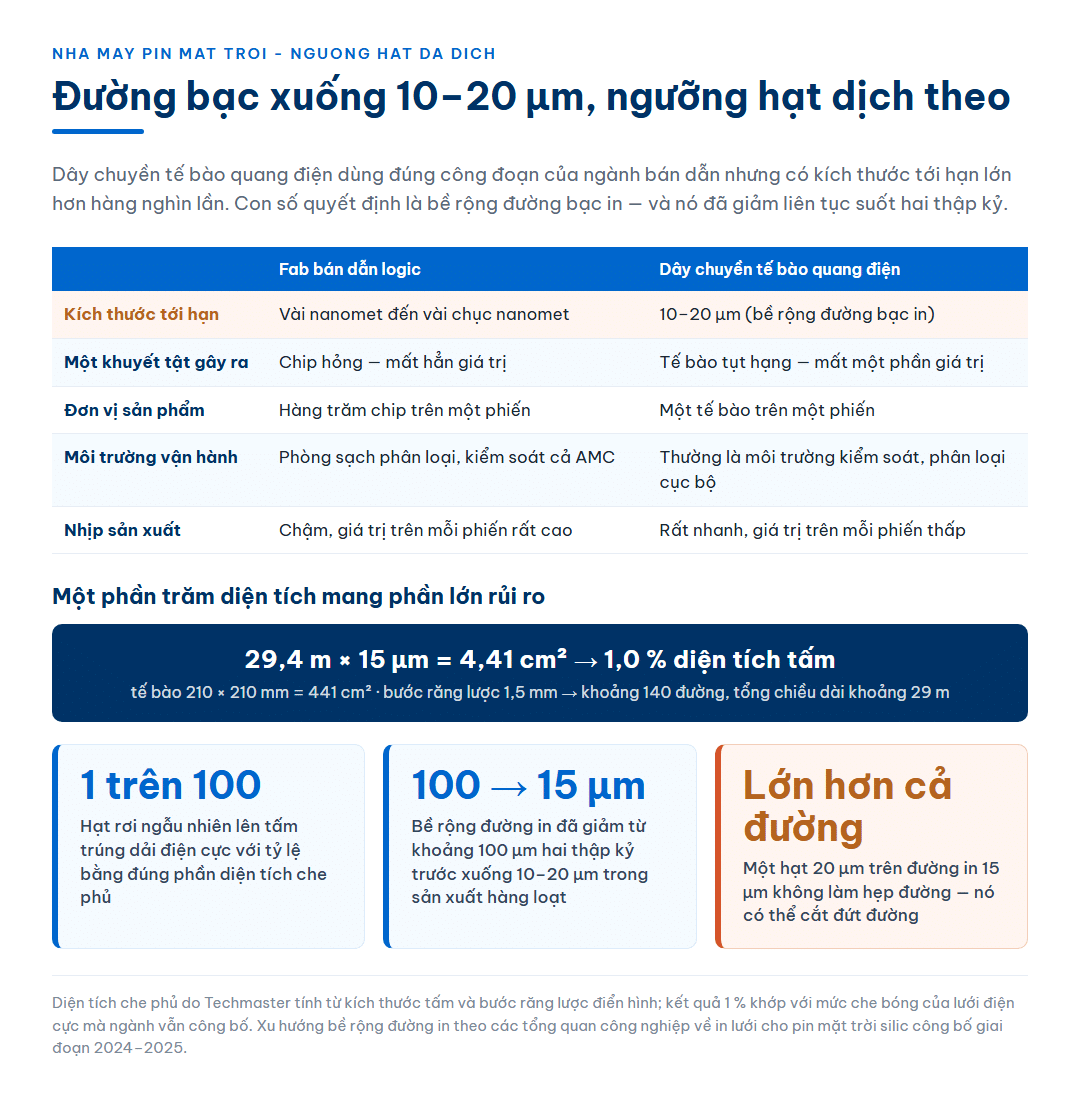

Nhưng ba điều kiện biên khác hẳn, và chúng quyết định toàn bộ thiết kế chương trình kiểm soát hạt:

	Fab bán dẫn logic	Dây chuyền tế bào quang điện
Kích thước tới hạn	Vài nanomet đến vài chục nanomet	10–20 µm (bề rộng đường bạc in)
Một khuyết tật gây ra	Chip hỏng — mất hẳn giá trị	Tế bào tụt hạng — mất một phần giá trị
Đơn vị sản phẩm	Hàng trăm chip trên một phiến	Một tế bào trên một phiến
Môi trường vận hành	Phòng sạch phân loại, kiểm soát cả AMC	Thường là môi trường kiểm soát, phân loại cục bộ theo khu
Nhịp sản xuất	Chậm, giá trị trên mỗi phiến rất cao	Rất nhanh, giá trị trên mỗi phiến thấp

Hai dòng cuối là chỗ nhiều chương trình đo bị thiết kế sai. Vì đơn giá mỗi tấm thấp, không nhà máy nào chịu nổi chi phí của một phòng sạch phân loại toàn tuyến; nhưng vì nhịp rất nhanh, một sự cố nhiễm bẩn kéo dài hai mươi phút cũng đã đi qua hàng nghìn tấm trước khi có ai kịp nhận ra. Bài toán ở đây là bài toán phát hiện nhanh, không phải bài toán đạt cấp sạch cao.

Con số đã đổi: đường bạc xuống 10–20 µm

Điểm cần cập nhật nhất trong đầu người thiết kế chương trình đo là bề rộng đường điện cực. Các tổng quan công nghiệp về in lưới cho pin mặt trời silic công bố trong giai đoạn 2024–2025 mô tả một xu hướng liên tục: bề rộng đường in đã giảm từ mức khoảng 100 µm của hai thập kỷ trước xuống khoảng 10–20 µm trong sản xuất hàng loạt, với các kết quả phòng thí nghiệm còn hẹp hơn nữa, và ngành đặt mục tiêu tiếp tục thu hẹp trong thập kỷ tới.

Ý nghĩa với kiểm soát hạt rất trực tiếp. Khi đường in rộng 100 µm, một hạt 20 µm là một khuyết tật cục bộ nhỏ trên một đường rộng gấp năm lần nó. Khi đường in rộng 15 µm, cùng hạt 20 µm ấy lớn hơn cả bề rộng đường — nó không còn làm hẹp đường mà có thể cắt đứt đường.

Nói cách khác: ngưỡng hạt đáng quan tâm trong ngành này đã dịch từ vùng “vài chục micromet” xuống vùng “vài micromet đến chục micromet”, và nó dịch trong khi phần lớn quy trình giám sát của các nhà máy vẫn giữ nguyên. Đó là loại lệch pha rất khó nhận ra từ bên trong, vì không có mốc nào bị vượt — chỉ có biên độ an toàn âm thầm mỏng đi.

Một phần trăm diện tích quyết định phần lớn rủi ro

Có thể tính được phần diện tích tế bào thực sự “nhạy” với một hạt rơi xuống, và con số này giải thích nhiều thứ.

Lấy một tế bào cỡ 210 mm × 210 mm, diện tích 441 cm². Với bước răng lược khoảng 1,5 mm, tấm có khoảng 140 đường bạc, mỗi đường dài 210 mm — tổng chiều dài đường in khoảng 29 mét trên một tấm. Nhân với bề rộng 15 µm:

29,4 m × 15 µm = 4,41 cm²  →  1,0 % diện tích tấm

Con số 1 % này khớp với mức che bóng của lưới điện cực mà ngành vẫn công bố, nên nó tự kiểm chứng được. Từ đó rút ra hai điều trái ngược nhau, và cả hai đều quan trọng:

• Hạt rơi ngẫu nhiên lên tấm ít khi trúng đường in. Cứ khoảng 100 hạt rơi xuống bề mặt tế bào thì trung bình chỉ 1 hạt rơi trúng dải điện cực. Nếu chỉ có cơ chế này, kiểm soát hạt trong không khí sẽ là một mối lo hạng hai.
• Nhưng hạt không chỉ rơi lên tấm. Chúng còn rơi lên lưới in, lên trục gạt, lên băng tải, lên khay đỡ — và ở đó cơ chế đổi hẳn bản chất, như mục sau.

Hạt kẹt lưới in: lỗi lặp lại, không phải lỗi ngẫu nhiên

Để in được đường rộng 15 µm, khuôn in phải có khe mở ở cùng bậc kích thước. Điều đó có nghĩa là một hạt cỡ vài chục micromet đủ sức bịt một đoạn khe — và khi đã kẹt, nó không đi đâu cả.

Đây là khác biệt cốt lõi so với mọi cơ chế nhiễm bẩn ngẫu nhiên: một hạt kẹt lưới không tạo một khuyết tật, nó tạo một chuỗi khuyết tật giống hệt nhau ở đúng một vị trí trên mọi tấm in sau đó, cho tới lần vệ sinh lưới kế tiếp.

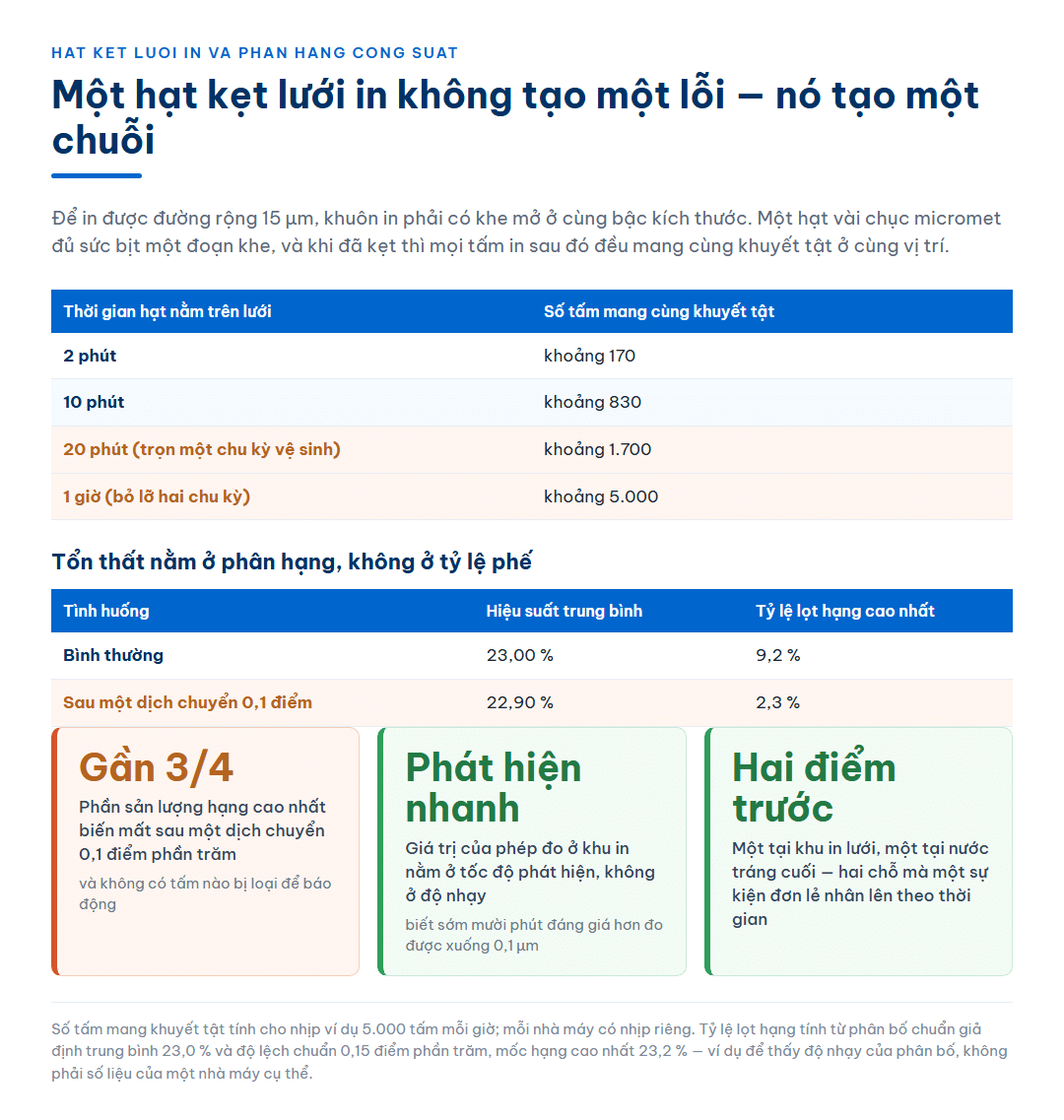

Số học của chuỗi đó rất khắc nghiệt. Lấy một dây chuyền chạy ở nhịp 5.000 tấm mỗi giờ — con số dùng làm ví dụ, mỗi nhà máy có nhịp riêng — và giả sử chu kỳ vệ sinh lưới là 20 phút:

Thời gian hạt nằm trên lưới	Số tấm mang cùng khuyết tật
2 phút	khoảng 170
10 phút	khoảng 830
20 phút (trọn một chu kỳ)	khoảng 1.700
1 giờ (bỏ lỡ hai chu kỳ)	khoảng 5.000

Hai kết luận cho thiết kế chương trình đo. Thứ nhất, giá trị của phép đo hạt ở khu vực in nằm ở tốc độ phát hiện, không ở độ nhạy: biết sớm mười phút đáng giá hơn nhiều so với đo được xuống 0,1 µm. Thứ hai, khu vực in lưới đáng đặt cảm biến cố định liên tục hơn bất kỳ khu nào khác trên tuyến, vì nó là khu duy nhất mà một sự kiện đơn lẻ tự nhân lên theo thời gian.

Vì sao phải đo bằng phân hạng công suất, không phải bằng tỷ lệ phế

Trong bán dẫn, một khuyết tật giết chết một con chip, nên nhiễm bẩn hiện lên trong tỷ lệ phế. Trong pin mặt trời, một đường bạc đứt không giết tế bào: dòng điện đi vòng qua lớp phát xạ tới đường bên cạnh, tế bào vẫn hoạt động nhưng hiệu suất thấp hơn một chút. Sản phẩm không bị loại — nó bị xếp xuống hạng công suất thấp hơn.

Vì thế tín hiệu của một sự cố nhiễm bẩn không nằm trong tỷ lệ phế mà nằm trong hình dạng phân bố hiệu suất. Và phân bố phản ứng với một dịch chuyển nhỏ mạnh hơn nhiều so với trực giác.

Lấy một ví dụ tính được: giả sử hiệu suất tế bào phân bố chuẩn quanh giá trị trung bình 23,0 % với độ lệch chuẩn 0,15 điểm phần trăm, và hạng cao nhất lấy mốc 23,2 %.

Tình huống	Hiệu suất trung bình	Tỷ lệ lọt hạng cao nhất
Bình thường	23,00 %	9,2 %
Sau một dịch chuyển 0,1 điểm	22,90 %	2,3 %

Một dịch chuyển 0,1 điểm phần trăm — nhỏ tới mức dễ bị bỏ qua như dao động thường ngày — xoá đi gần ba phần tư sản lượng hạng cao nhất. Toàn bộ tổn thất doanh thu nằm ở đó, và không có một tấm nào bị loại để báo động.

Hệ quả cho chương trình giám sát hạt: dữ liệu hạt chỉ có giá trị khi nó được đặt cạnh dữ liệu phân hạng theo cùng trục thời gian và cùng mã thiết bị. Một biểu đồ số đếm hạt đứng một mình trong phòng thiết bị không trả lời được câu hỏi nào mà giám đốc nhà máy đang hỏi. Đó là lý do lớp phần mềm ghép dữ liệu — ví dụ PMS FacilityPro — quan trọng ngang với bản thân cảm biến trong ngành này.

Bốn cụm công đoạn và loại nhiễm bẩn tương ứng

Cụm	Nguồn nhiễm bẩn chi phối	Hậu quả điển hình	Ưu tiên đo
1. Tẩy rửa và tạo nhám ướt	Hạt trong hoá chất và trong nước tráng cuối; hạt tái bám khi rút tấm khỏi bể	Nhám không đều, điểm không thụ động	Chất lỏng — hạt trong nước khử ion và hoá chất
2. Khuếch tán và xử lý nhiệt	Hạt bám trước khi vào lò bị nung dính; nhiễm chéo tạp chất giữa các khu	Điểm đoản mạch cục bộ, biến thiên điện trở lớp	Không khí quanh khu nạp tấm; tách khu theo loại tạp chất
3. Lắng màng thụ động và chống phản xạ	Bong tróc màng bám thành buồng; hạt sinh ra khi mở buồng bảo trì	Lỗ kim trong màng, phản xạ không đều	Không khí quanh buồng, đặc biệt sau bảo trì
4. In lưới, sấy và thiêu kết	Hạt kẹt khuôn in; sợi và bụi từ thao tác người; hạt từ băng tải	Đường bạc đứt hoặc hẹp, lặp lại theo vị trí	Không khí liên tục tại chỗ — ưu tiên cao nhất

Bên phía mô-đun, bài toán đổi hẳn tính chất: hạt và sợi lọt vào lớp màng đóng gói trước khi ép nhiệt tạo ra điểm bám dính kém và về lâu dài là điểm bong lớp. Đây không phải bài toán phân loại phòng sạch mà là bài toán vật thể lạ nhìn thấy được, và công cụ tương ứng là kiểm tra quang học chứ không phải máy đếm hạt.

Phía chất lỏng: nước khử ion và hoá chất ướt

Cụm ướt là nơi ngành quang điện gần ngành bán dẫn nhất, và cũng là nơi dễ đầu tư đúng nhất vì phép đo đã chuẩn hoá.

Ba điểm đo có giá trị khác nhau rõ rệt, và thứ tự ưu tiên không phải thứ tự người ta hay nghĩ:

1. Nước tráng cuối tại điểm sử dụng. Đây là chất lỏng cuối cùng chạm vào bề mặt tấm trước khi sang công đoạn sau; mọi hạt còn lại ở đây đều lên tấm. Đo tại điểm sử dụng, không đo ở đầu ra hệ xử lý — đoạn ống giữa hai chỗ đó là một nguồn phát độc lập.
2. Hoá chất tại bể, sau một số mẻ. Bể tẩy tích luỹ sản phẩm phản ứng và hạt bong ra từ chính tấm; đường cong tích luỹ theo số mẻ là căn cứ khách quan để đặt chu kỳ thay dung dịch, thay cho một con số cố định theo thói quen.
3. Nước cấp vào hệ xử lý. Giá trị chủ yếu để chẩn đoán khi hai điểm trên xấu đi, không phải để giám sát thường ngày.

Về cấu hình, cảm biến đo tại chỗ trên đường ống là lựa chọn phù hợp cho điểm sử dụng vì nó đo liên tục mà không cần thao tác lấy mẫu: PMS HSLIS M50e cho nước khử ion, còn với hệ nước siêu tinh khiết yêu cầu cao hơn thì thuộc nhóm PMS Ultra DI 20 Plus.

Bảng ánh xạ khu vực → đại lượng → thiết bị

Khu vực	Đại lượng cần đo	Chế độ đo	Nhóm thiết bị phù hợp
Khu in lưới và sấy	Nồng độ hạt ≥ 0,5 µm và ≥ 5 µm trong không khí	Liên tục, cảm biến cố định tại chỗ	Cảm biến cố định đa kênh, ví dụ PMS Airnet II 310-4
Khu nạp tấm vào lò và buồng lắng màng	Nồng độ hạt trong không khí, đặc biệt sau bảo trì	Liên tục ở điểm cố định; đo cầm tay khi khảo sát	Cảm biến cố định; máy cầm tay khi truy vết
Khảo sát và truy vết toàn tuyến	Bản đồ nồng độ theo vị trí và theo ca	Cầm tay, theo lịch và theo sự cố	Máy cầm tay dải rộng, ví dụ PMS Lasair III 110
Nước tráng cuối tại điểm sử dụng	Số hạt trên mililit theo ô cỡ	Liên tục, cảm biến trên đường ống	Cảm biến đo tại chỗ cho chất lỏng
Bể hoá chất	Tích luỹ hạt theo số mẻ	Lấy mẫu định kỳ	Máy đếm hạt cho hoá chất, vật liệu tiếp xúc phù hợp
Lớp dữ liệu	Ghép số đếm với mã thiết bị, ca và dữ liệu phân hạng	Liên tục	Phần mềm giám sát tập trung

Chương trình đo tối thiểu

Với một nhà máy mới hoặc một nhà máy đang chuyển từ “đo khi có sự cố” sang “giám sát liên tục”, bốn bước dưới đây cho phần lớn giá trị với phần nhỏ chi phí:

1. Đặt hai điểm cố định trước, không đặt mười điểm. Một tại khu in lưới, một tại nước tráng cuối. Đó là hai chỗ mà một sự kiện đơn lẻ nhân lên theo thời gian.
2. Dựng đường nền bằng máy cầm tay trong ít nhất một chu kỳ sản xuất đầy đủ, gồm cả ca đêm và cả một lần bảo trì. Ngưỡng cảnh báo phải là đại lượng thống kê của chính điểm đo đó, không bê từ tài liệu nào về.
3. Ghép trục thời gian với dữ liệu phân hạng ngay từ đầu. Nếu hai hệ dữ liệu không dùng chung mốc thời gian và mã thiết bị, việc ghép sau này tốn hơn nhiều lần so với làm đúng lúc lắp đặt.
4. Viết sẵn phản ứng cho từng mức cảnh báo. Ở khu in lưới, phản ứng đúng thường là kiểm tra và vệ sinh khuôn in — và nó phải được phép thực hiện mà không cần chờ họp.

Năm lỗi hay gặp

1. Bê nguyên cấp sạch của một fab bán dẫn. Chi phí không tương xứng với kích thước tới hạn của sản phẩm, và tiền bỏ vào đó lẽ ra nên bỏ vào mật độ điểm đo và tốc độ phát hiện.
2. Chỉ đo ô 0,5 µm. Với cơ chế chi phối là hạt cỡ chục micromet bịt khe khuôn in, ô cỡ lớn mới là ô mang thông tin. Cấu hình đa kênh có cả ô lớn đáng giá hơn cấu hình chỉ nhạy ở đầu nhỏ.
3. Đặt điểm đo ở chỗ dễ lắp thay vì chỗ có rủi ro. Điểm đo trên trần hành lang cho số liệu đẹp và vô dụng; điểm đo ngay cạnh khuôn in cho số liệu xấu và hữu ích.
4. Đo nước ở đầu ra hệ xử lý rồi coi như đã đo tại điểm sử dụng. Đoạn ống, van và nhánh cụt giữa hai chỗ đó là một nguồn phát riêng, và thường là nguồn lớn hơn.
5. Để dữ liệu hạt sống tách khỏi dữ liệu sản xuất. Không ghép được với phân hạng thì không chứng minh được giá trị của chương trình, và chương trình sẽ bị cắt trong đợt rà soát chi phí đầu tiên.
